Equipos para perforación de pozos: desde dispositivos de

11-02-2018
Suministro de agua

Las profundidades de los acuíferos varían de 3-4 metros a 100 o más. Por lo tanto, todo un conjunto de herramientas para taladrar: de manual a automatizado en un oruga o cojinete de rueda. La elección depende de usted dependiendo de la profundidad esperada de la cama de agua.

En uno estos dos extremos coincidirán. Si el equipo es manual, entonces la instrucción no será necesaria, todo está claro. Si la plataforma de perforación está sobre ruedas, la instrucción no ayudará de todos modos; todo el trabajo debe ser realizado solo por profesionales con amplia experiencia.

El equipo de perforación de pozos también incluye una barrena hidráulica de este tipo, pero puede hacer poco para ayudar a una profundidad significativa.

Una amplia gama de ofertas para todas las ocasiones.

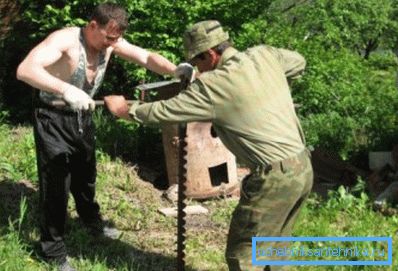

Puede, por supuesto, limitarse a este curso de trabajo, pero, como regla, los esfuerzos realizados con sus propias manos no justifican en absoluto las expectativas.

Pero primero debe decidir el curso de este difícil proceso de destrucción de rocas.

Existen dos métodos para alcanzar la profundidad deseada bajo tierra:

  • Mecánica, que será discutida, y,
  • Térmica, o más bien explosiva.

A su vez, el método mecánico de perforación se divide en:

  • conmoción
  • rotacional, y
  • combinados, cuando los dispositivos especiales, llamados perforadores, junto con dispositivos adicionales logran su objetivo, utilizando ambos métodos de impacto en la roca, tanto golpes como perforaciones.
Instalación móvil para perforación con barrena bajo el agua.

Tipos de herramientas

Todas las herramientas del tipo mecánico para crear pozos se pueden dividir en tres grandes grupos:

  • Hidroborador - Se puede montar en excavadoras y mecanismos de carga. La herramienta incluye un rotor hidráulico y un sinfín. Entre las ventajas de los taladros hidráulicos se encuentran su pequeño precio y un alcance bastante amplio, desde pozos hasta la instalación de pilotes. Los taladros hidráulicos requieren una cuidadosa observación del mecanismo de rotación vertical.
  • Martillo neumatico - este tipo consta de un rotador hidráulico de pistón radial, un amortiguador de vibraciones y un compresor. Más a menudo se utilizan en suelos congelados, arcillosos y rocosos. La perforación a una profundidad de más de 5 m se realiza mediante mástiles de guía.
Para el agua, puede utilizar el dispositivo para taladrar mediante el método de cable de choque.
  • Plataforma de perforación - el tipo es un mecanismo completo y bastante dimensional, a menudo por cuenta propia, la composición completa de las instalaciones puede variar según las condiciones de uso.

Parámetros basicos

Los principales parámetros que se utilizan para evaluar las herramientas de perforación son los siguientes:

  • capacidad de carga;
  • profundidad máxima de perforación;
  • par de torsión
  • tipo de unidad

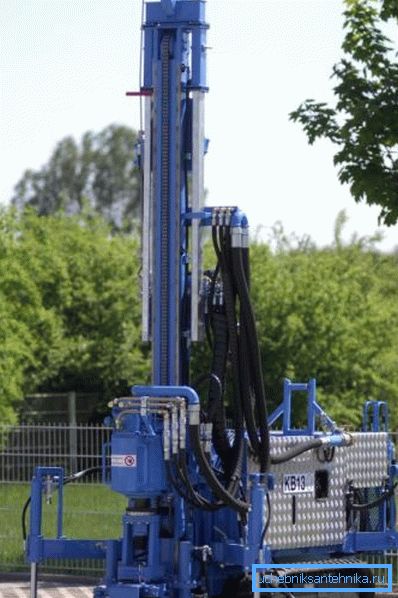

La foto muestra el equipo de perforación para pozos más serio y perfecto: autonomía completa, razonabilidad de todo el proceso hasta los últimos detalles y máxima movilidad.

Esquema general y ejemplos.

Primero, analizamos el esquema general de la plataforma; todos sus elementos se pueden encontrar en el diseño y en cualquier otro.

Esquema general

La instalación para pozos de perforación incluye:

  • A - arrancadores electromagnéticos con la capacidad de controlar la sobrecarga y el apagado automático;
  • B - el motor, en la figura que se presenta el modelo real tiene un motor de 2,2 kW;
  • C - giratorio sobre manguitos de poliuretano y rodamientos con adaptadores;
  • D - cabrestante eléctrico, como dispositivo auxiliar, para 500 o incluso 1000 kg;
  • El panel de control electrónico, teniendo en cuenta las condiciones de operación, siempre se ejecuta protegido de la exposición al agua;
  • F - cerraduras cónicas de bloqueo de acero;
  • G - mesa de perforación;
  • H es un perforador de todos los pasajes capaz de realizar su función independientemente de la complejidad de la raza encontrada en el camino.

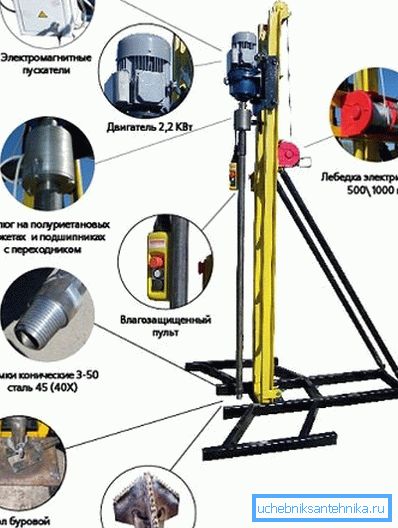

El equipo para la perforación manual de pozos de agua de alguna manera tiene todos los elementos que se muestran en el diagrama (consulte la descripción en el texto)

Modelo de taladro hidráulico

El modelo se llama GIDROBUR-G1. Un motor con una potencia de 11 kW es capaz de superar rocas de fuerza de clase 10, proporcionando una profundidad de hasta 100 metros con lavado y con un tornillo de diámetros de 100-250 mm - 30 metros. Dichos parámetros están provistos de un par limitador de 560 Nm y una velocidad de rotación de 180 rpm. (Ver también el artículo Cómo equipar un pozo cualitativamente y rápidamente.)

Modelo de móvil GIDROBUR - G1

Además, el alcance de entrega de la herramienta incluye:

  • motor hidráulico de alta velocidad;
  • distribuidor hidraulico;
  • regulador de reducción.

Modelo para razas blandas y medias.

El modelo AKVABUR-B2 está diseñado para rocas suaves y de resistencia media con posibles capas duras. Aquí el motor ya es mucho más débil: 6 kW, lo que proporciona un momento de torsión: 580 Nm.

La desventaja del modelo es un pequeño esfuerzo: solo 150 kg. Esto puede ser un problema, dado que la profundidad de la perforación con descarga es de 70 metros (con barrenos, un poco, solo 15). Este modelo puede llamarse verdaderamente portátil: pesa solo 160 kg.

Taladradora AKVABUR-B2

El paquete del producto incluye un motor eléctrico de 2,2 kW a 1500 revoluciones por minuto, así como un cabrestante manual por 1000 kg.

Modelo con ruedas

El modelo AKVABUR-B7-CAR es un análogo del primer modelo, el GIDROBUR-G1, pero puesto en la plataforma de un automóvil UAZ.

Este servicio permitió incluir además del paquete estándar:

  • Motor hidráulico de alto par motor;
  • distribuidor hidraulico;
  • regulador de carga axial;
  • control de velocidad;
Versión de rueda AKVABUR-B7-CAR para la máxima movilidad
  • mangueras de alta presión;
  • Válvula de protección contra sobretensiones y retroalimentación.

Buen consejo La elección del equipo de perforación y su uso, si, por supuesto, el depósito no se encuentra a 2 metros, es un procedimiento bastante complicado. Te aconsejamos aplicar solo a profesionales. Además, comprar dicho equipo con un costo de 60 mil rublos (modelo AKVABUR - B 2) a 200 mil (modelo para UAZ) es bastante costoso y completamente irrazonable.

Conclusiones

En el mercado de equipos para la perforación de todo tipo de propuestas una enorme cantidad. Al final, comprar una plataforma de perforación no es un fin en sí mismo, lo principal es tener agua. Por lo tanto, aborde todo el proceso de manera más amplia: comience con su propio análisis de la situación del agua en su área a través de conversaciones con los vecinos, y luego invite a un especialista que lo ayudará en todas las actividades futuras, incluido el suministro del equipo necesario.

Asegúrese de ver el video adicional en este artículo, también podrá configurar la manera correcta de resolver el problema del agua en el sitio.
