Equipamos el suministro de agua suburbana del pozo.

Es muy posible equipar el sistema de suministro de agua en el país con sus propias manos de un pozo, si, por supuesto, este pozo está ubicado en su territorio y no está perforado en una casa club, y sus vecinos también lo utilizan. El hecho es que en la tubería no se puede colocar más de una bomba sumergible.

Y toda su automatización puede ser solo en un lugar y la unidad de plegado de agua debe instalarse solo después de la estación de bombeo. Pero esto es un problema familiar, no técnico, y estamos interesados ​​en el trabajo de instalación, que veremos a continuación, y además, le mostraremos el video en este artículo.

Fontaneria en la casa

Bien

Nota Cabe señalar que hay dos tipos de pozos: artesiano y arena. La segunda opción (es más pequeña), puede realizar una exploración por sí mismo, sin pedir permiso a nadie y sin recopilar ninguna información. Pero las capas artesianas pertenecen al estado, por lo que para perforar dichos pozos necesitará un paquete de documentos y una licencia pagada para extraer agua.

• En general, cuando se perfora un pozo, se le debe emitir un pasaporte técnico en el que su caudal, pero, desafortunadamente, no todo se hace de la manera que exige la ley, por lo tanto, es posible que tenga que determinar este parámetro.. Es necesario para que sepa qué potencia de la bomba se puede usar, más precisamente, cuántos baños podrá mantener el pozo al mismo tiempo.
• Para hacer esto, deberá marcar el nivel del espejo (no lo use por lo menos durante un día) y bombear toda el agua del pozo, usando la misma bomba que usará, y luego detectar cuánto tiempo se llenará hasta la marca - esta El nivel se llama estático. Ahora tiene que dividir el volumen de agua bombeada en el momento de su reposición, y obtendrá un caudal - V_{agua bombeada}/ t_relleno= caudal del pozo, que puede convertir a litros por minuto, por hora o m³/ min, m³/ hora
• Ahora necesita una bomba que recoja el débito (m³/ hora), y puede ver los parámetros de la unidad en el pasaporte técnico (manual de instrucciones) o en el caso. Durante la instalación, cuando coloque la bomba en el pozo, no la arregle inmediatamente; primero enciéndala y espere hasta que el nivel del agua se estabilice, es decir, el bombeo será igual a la reposición. Este será el nivel estático por el cual se debe medir el nivel de inmersión de la bomba (al menos 30 cm del espejo).

Consumo de agua durante una hora en diferentes baños.

Trincheras y baches

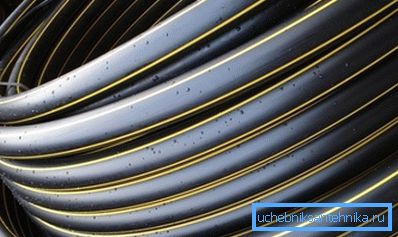

En cualquier caso, tendrá que cavar una zanja que va del pozo a la casa, a lo largo de la cual se colocará un cable eléctrico para conectar la bomba sumergible y la tubería de suministro de agua de 32 mm. Ahora, para esto se utiliza HDPE: polietileno de baja densidad.

La profundidad de la zanja dependerá directamente del clima en su región, debe excavarse 50 cm más que el punto de congelación del suelo, por lo que en algunos lugares puede ser de más de un metro y medio. El fondo debe rellenarse con un cojín de arena con una altura de al menos 2 cm. Esto le permite distribuir uniformemente toda la carga en la tubería cuando está rociada con tierra.

Si su casa de campo está sobre una base de listones, es muy posible que su suela también esté por debajo del punto de congelación y luego tenga que pasar no debajo de la cinta, sino a través de ella.

Para hacer esto, debe perforar el concreto, que probablemente tenga un marco de refuerzo, por lo que aquí no debe usar un taladro o un cincel como boquilla para un perforador, sino un taladro y un cincel (si se tropieza con él, luego muévalo).

Para tener la oportunidad de trabajar libremente en una zanja con un perforador, desde el exterior y el interior del edificio, se excavan pozos, el tamaño está determinado por sus propias dimensiones.

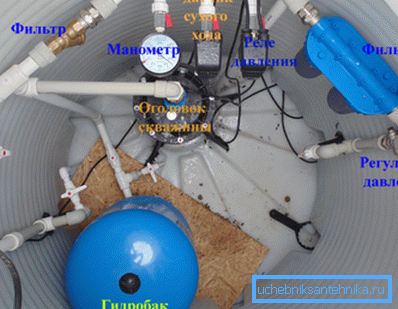

Para la comodidad del mantenimiento preventivo del pozo, se puede colocar un anillo de ladrillo u hormigón de anillos anchos y cerrar la cubierta superior. Posteriormente, si es necesario, se aisla la boca del pozo. Tambien En lugar de un cajón de concreto, se usa un adaptador de fondo de pozo, que describiremos a continuación.

Adaptador

En los casos en los que no existe la posibilidad o simplemente el deseo de instalar un cajón de concreto, con el que puede mantener la cabeza del pozo, recurra a conectar la tubería a través de un adaptador, cuyo precio será mucho más bajo que la instalación de un pozo de concreto. Dicho dispositivo se monta fácilmente por debajo del nivel de congelación del suelo, que ahora le contaremos.

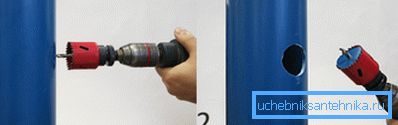

Después de instalar el pozo, la cubierta será más alta de lo que se requiere, por lo tanto, el molino corta la parte sobrante, dejando una pieza sobre el suelo que se cerrará con la punta. Después de eso, se hace un agujero en la tubería, debajo del punto de congelación del suelo, con un molino de diamante o un molino de acero, para montar este adaptador.

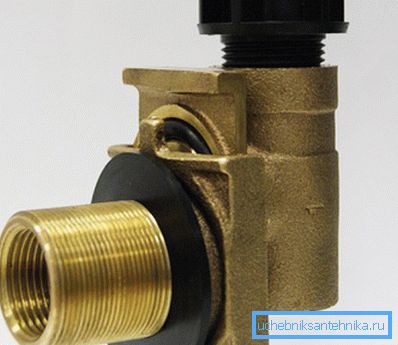

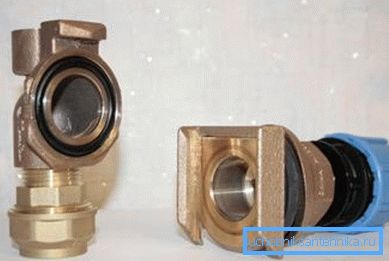

Una vez que hemos hecho el agujero, desconectamos el adaptador en dos partes: simplemente salen una de la otra en las ranuras, como se ve en la foto superior. La pieza que tiene una boquilla con una rosca externa (es evidente que una tuerca está atornillada) es necesaria para el montaje en la tubería.

Es muy sencillo fijarlo en la tubería; solo necesita obtener la tubería desde el interior con una tubería al orificio y fijarla desde el exterior con una tuerca, pero esto rara vez es posible solo cuando la punta está por debajo del nivel del suelo. Si hay una gran distancia al orificio, entonces esta parte se baja allí con la ayuda de una varilla (el adaptador se ensambla y la varilla se atornilla a otra parte) o el cable.

Comenzamos el ensamblaje: envolvemos una válvula de retención en la bomba y medimos una pieza de tubo de plástico desde la válvula hasta el adaptador para que la profundidad de inmersión en el agua sea al menos 30 cm por debajo del nivel estático (este concepto se explicó anteriormente).

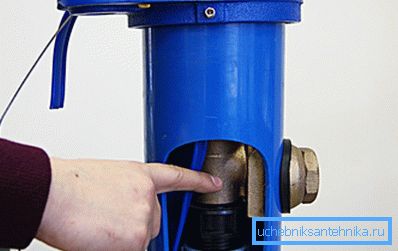

Ahora podemos pasar a la fase principal y final de la instalación de la bomba, para lo cual no podremos prescindir de la varilla que se atornilla en el interior del adaptador. Esta parte es claramente visible en la foto, que muestra cómo se desconecta el adaptador, algo así como un recipiente negro en la parte superior.

Entonces, primero debe sumergir la bomba en el tubo, sujetarlo por un tubo flexible de polietileno y luego continuar buceando con la ayuda de la barra. De inmediato, haga una marca en ella para saber si el interior del adaptador ha alcanzado la parte exterior (la marca en la barra es la parte exterior del tubo). Lo más probable es que no puedas entrar en los surcos desde la primera vez, pero esto no es motivo de frustración, haz algunos intentos más y definitivamente lo conseguirás.

Nota Como varilla auxiliar, puede utilizar el mismo tubo PND con un accesorio de compresión: fije el accesorio al punto de fijación (recipiente negro) y luego fije el tubo al mismo. Solo el HDPE debe fijarse firmemente y atornillar el adaptador al adaptador, no al extremo, para que sea más fácil de quitar después de la instalación.

El cable que se conecta a la bomba para la fijación se atornilla a la parte superior de la cabeza, de modo que la bomba se apoye en ella, y no en el adaptador o el cable eléctrico. El cable eléctrico se puede conectar a los terminales en la parte superior, pero simplemente puede soltarlo en la zanja, sin pasar por estos terminales, todavía tiene que aumentarlo, ya que no será suficiente para el edificio.

Suministro de agua a la casa.

Enroscamos en el adaptador un manguito de polietileno de compresión para las tuberías y sujetamos la tubería de HDPE al otro extremo, que desplegamos a lo largo de la zanja hasta la casa, solo necesitamos hacer una reserva para la entrada.

Para este momento deberíamos tener una zanja con un cojín de arena y un orificio debajo o en la cinta de base, así como un pozo en la habitación. El cajón de la casa generalmente está tapiado con un ladrillo y luego enlucido, pero a veces se usan anillos de concreto o incluso un barril de plástico ancho para este propósito.

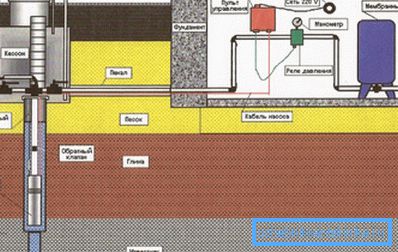

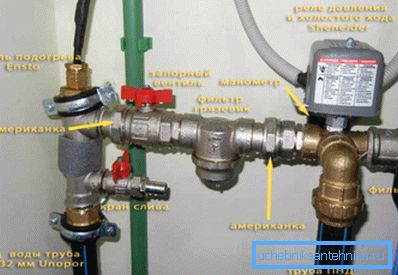

Entonces, imaginemos una situación condicional en la que ya hemos traído un tubo de polietileno y un cable eléctrico al cajón, que estaba equipado en la habitación (es demasiado pronto para llenar la zanja, esto se hace solo después de las pruebas). Ahora estamos interesados ​​en el esquema de suministro de agua adicional en la casa de campo desde el pozo, e inmediatamente después del HDPE de la tubería instalamos la válvula principal (el cable de calefacción no cuenta, es opcional), después de lo cual se corta el filtro grueso.

La foto superior muestra que, de acuerdo con el esquema, un bloque está conectado con un interruptor de presión y un sensor de funcionamiento en seco, aunque el autor de este artículo llegó a la conclusión de que es mejor comprar un sensor y un relé por separado, lo que prolonga su vida útil. En cualquier caso, solo un dispositivo puede fallar, y no toda la unidad.

El cable de la bomba y el cable que va al tomacorriente con una fuente de alimentación de 220 V están conectados a los terminales del relé, pero no puede instalar el sensor de funcionamiento en seco, pero sirve para apagar automáticamente la bomba si no bombea agua, es decir, funciona en seco .

Un tanque de membrana puede incrustarse en cualquier lugar, es decir, antes o después del relé, no importa, ya que en cualquier caso se creará presión en el tanque mismo y en la sección de la tubería desde la válvula de retención hasta la válvula de cierre de distribución de agua. Cuanto más grande sea este tanque, menos frecuentemente funcionará el relé para iniciar y detener la bomba, ya que la presión de reserva aumentará, pero esta capacidad no debe ser superior a 100 litros.

Además, el modo de arranque y parada de la bomba depende de la configuración establecida en el interruptor de presión. En la versión de fábrica, el inicio se activa a una presión de 2 atmósferas y una parada a 3 atmósferas. Pero puede ampliar este rango configurando el inicio a 1.5 atmósferas y deteniéndose a 5 atmósferas. Al aumentar la brecha, reduce el número de arranques y paradas del motor, lo que aumenta su vida útil.

Conclusión

Después del ensamblaje final, se debe probar el sistema de suministro de agua en la casa de campo y si todo funciona bien y no hay fugas en ninguna parte, debe llenar la zanja y sellar el punto de entrada de la tubería a la base con cemento mortero o pegamento para baldosas para que la humedad del suelo no entre en la habitación. Primero se cubre la tubería con arena para cubrirla de 5-8 cm, luego se vierte con agua para encoger la arena y se vierte con tierra.
