Elegimos e instalamos la válvula mamá-mamá, mamá-papá y

En este artículo hablaremos sobre qué es una grúa de mamá y papá y cómo se diferencia de dispositivos similares con otros tipos de elementos de conexión. Además, consideramos la clasificación de las grúas de acuerdo con el tipo de conexión, así como las características de funcionamiento de estos dispositivos.

Clasificación de conexiones roscadas de ajuste rápido.

¿No sabes cómo el tap 1 2 dad dad dad se diferencia del dispositivo similar mom-mom? Para dar una respuesta exhaustiva a esta pregunta, consideramos las características de las conexiones roscadas utilizadas en el ensamblaje de los sistemas de tuberías.

Para conectar el tubo a la conexión, es necesario que, por una parte, la conexión sea el elemento de conexión y, por otra parte, el acoplamiento. De este modo, la conexión se atornilla en el acoplamiento, como resultado de lo cual se logra la resistencia de fijación requerida.

Por supuesto, para que el método de sujeción descrito se aplique en condiciones reales, el elemento de acoplamiento en forma de acoplamiento debe estar equipado con una rosca interna, y el accesorio debe ser externo.

Tradicionalmente, "mamá" se llama el elemento de conexión, hecho en forma de un acoplamiento de unión. Por lo tanto, el "padre" es un elemento de conexión, hecho en forma de un estrangulador.

Importante: los diagramas de cableado que funcionan con el uso de "mamá" y "papá" se utilizan comúnmente en la construcción de tuberías de diámetros de sección transversal pequeños y medianos. La instalación de sistemas de tuberías grandes con un diámetro de sección transversal de más de 50 mm generalmente se realiza utilizando una brida más fuerte o una unión soldada.

Por lo tanto, decidimos los tipos principales de conexiones roscadas utilizadas en la construcción de tuberías, de nuevo a la consideración de las válvulas.

Conectores roscados en valvulas.

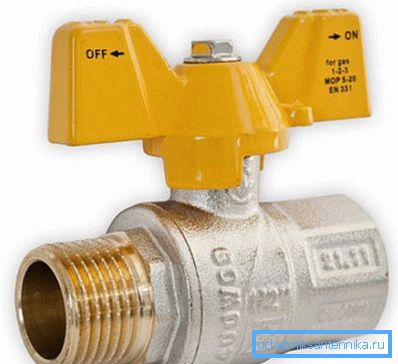

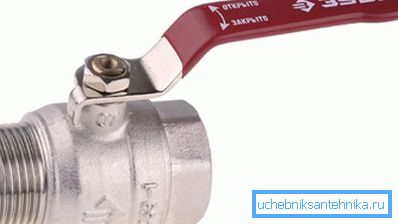

• Crane 1 2 mamá papá, ¿qué caracteriza su diseño?

En el cuerpo del dispositivo, además de la varilla con el volante, podemos ver dos boquillas ubicadas en el mismo eje. Por un lado, la boquilla termina con un acoplamiento roscado hembra, cuyo diámetro es 1/2 (12,7 mm).

Por otro lado, la boquilla termina con una boquilla roscada macho.

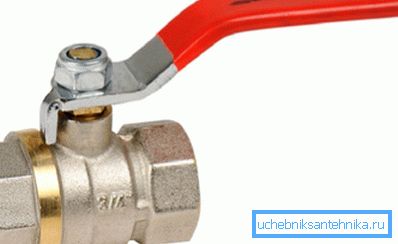

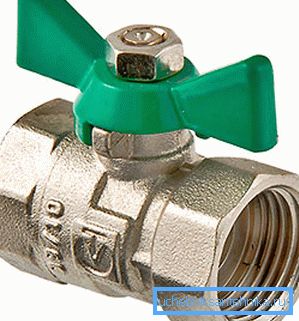

• Las válvulas madre-madre en ambos lados están equipadas con boquillas que terminan en acoplamientos. Tales dispositivos son la mejor solución para la instalación de una grúa en la ruptura de la tubería.

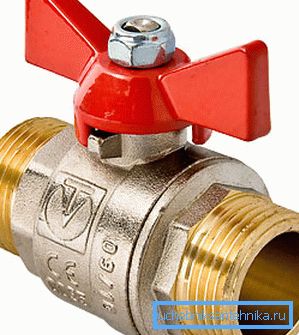

• Los dispositivos con un elemento de conexión del tipo "padre-padre" son accesorios sanitarios, en ambos lados de los cuales hay accesorios con roscas externas.

Importante: En todos los dispositivos enumerados, la carcasa y los elementos de conexión están hechos de latón o acero inoxidable AISI 316L. No se recomienda la adquisición de válvulas de metales ferrosos o aleaciones ligeras con la adición de aluminio.

Características de la aplicación

Una válvula de bola moderna se utiliza para construir tuberías diseñadas para el transporte de medios líquidos y gaseosos. Es por eso que es posible encontrar dispositivos para la venta, con elementos de conexión de tipo acoplamiento, diseñados para trabajar con gas o para trabajar con agua.

Entonces, ¿en qué se diferencian las modificaciones de gas de las de agua, excepto en el color de las plumas?

1. Las válvulas de cierre de gas se fabrican teniendo en cuenta los requisitos de seguridad del suministro de gas. El cumplimiento de estos requisitos afecta la calidad de los materiales utilizados y la precisión del ensamblaje de todos los elementos estructurales.

Una vez más, todas las válvulas fabricadas oficialmente para redes de distribución de gas están sujetas a un control de calidad obligatorio y luego se certifican para su uso en el territorio de la Federación de Rusia y los países de la CEI.

Las válvulas para gas se distinguen por las siguientes características:

• Todos los componentes estructurales, incluido el vástago, se ensamblan dentro de la caja, como resultado de lo cual el dispositivo es absolutamente a prueba de fugas y no se puede separar.
• La presencia de una barra antiexplosión hace que la operación sea segura en entornos domésticos e industriales.
• La presencia de dispositivos tecnológicos diseñados para bloquear y sellar el volante.
• La capacidad de operar dispositivos en un amplio rango de temperaturas (de -40 ° C a + 60 ° C), lo que es más que relevante cuando se opera en condiciones climáticas domésticas.
• La capacidad de utilizar dispositivos en una amplia gama de indicadores de presión (las tomas están diseñadas para una presión nominal de hasta 5 bar y un máximo de hasta 20 bar).

1. Las válvulas de bola para agua están hechas con un número menor de requisitos para la calidad del resultado final.

El único requisito esencial que debe cumplir el producto terminado es una combinación de estanqueidad y alta resistencia a la corrosión.

Externamente, las válvulas de bola para agua no difieren mucho de los dispositivos similares diseñados para funcionar con gas natural. Pero hay un punto importante: si se puede colocar el grifo de gas en el sistema de suministro de agua, ¡entonces las válvulas de cierre de agua no se pueden usar para trabajar con gas!

Características de la instalación de válvulas de gas.

Hasta hace poco, el suministro de gas natural a los hogares o apartamentos estaba controlado por grifos de corcho de madre a madre. Tales dispositivos fueron enrollados en hilos externos en la ruptura de la tubería.

Para asegurar la estanqueidad requerida, la unión roscada se enrolla con remolque y luego con una cinta de humo. Con el fin de prolongar la vida útil de la conexión, se pintó la brecha a lo largo del contorno de los accesorios en el acoplamiento con pintura al óleo que, después del secado, eliminó la posibilidad de fugas.

Hoy en día, las grúas de corcho primitivas y no duraderas han sido reemplazadas por modificaciones de bola más avanzadas con un gran recurso.

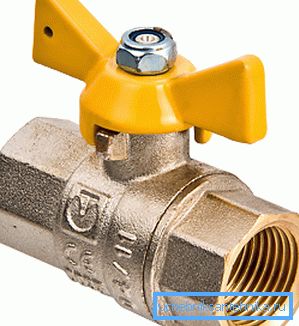

Los nuevos dispositivos, como las versiones anteriores, están equipados con elementos de conexión del tipo "madre-madre". Esto se hace para facilitar la instalación en la ruptura de la tubería sin la necesidad de accesorios de transición adicionales, que pueden afectar negativamente el grado de estanqueidad de la estructura.

Importante: en la construcción de redes de distribución de gas solo se utilizan equipos de cierre certificados especiales. Es decir, comprando una válvula para gas, no olvide asegurarse de que el certificado esté disponible.

El reemplazo del equipo de bloqueo lo realizan especialistas con tolerancias especiales. La instalación independiente es, ante todo, potencialmente peligrosa y, además, puede dar lugar a sanciones.

Características de la instalación de válvulas de fontanería.

La instalación de una válvula de bola en tuberías de metal se puede hacer a mano sin la necesidad de contratar especialistas.

La instrucción del trabajo es la siguiente:

• Si necesita instalar un dispositivo como "madre-madre", cortamos la tubería, habiendo apagado previamente el suministro de agua. Corte un trozo de tubo del tamaño del cuerpo de la grúa, sin contar los tubos laterales.
• Procesamos los extremos de las tuberías con un molinillo, limpiando las rebabas. Luego eliminamos el chaflán exterior, lo que simplificará el proceso de enhebrado.
• A continuación, prepare el cortador (troquel) e inserte un cortador en él, correspondiente al tamaño de la rosca del grifo.
• El extremo de la tubería está lubricado con una capa delgada de grasa, por ejemplo, puede usar litol. Aplique el mismo lubricante al cortador.
• Aplicamos el cortador al final del tubo y, con un cierto esfuerzo, comenzamos a cortar los hilos estrictamente en el sentido de las agujas del reloj. Cortar alrededor de 6-7 vueltas.

La grúa en el tubo de hierro debe enrollarse durante al menos 5 vueltas. Hoy en el mercado puede comprar dispositivos con una tuerca de sombrerete, diseñada para 3 giros, no debe comprar dicho refuerzo, ya que está diseñado para tubos de latón y cobre.

Importante: si después de varias vueltas la placa se aprieta, retrocedemos una vuelta y cortamos las virutas. Después de eso, puedes avanzar de nuevo.

• Limpiamos el aserrín de metal del hilo terminado y envolvemos lino o cinta de humo.

El bobinado se realiza en la dirección del bobinado de la grúa. Si agita en la dirección opuesta, el acoplamiento torcido ensamblará el sello en un grupo.

• Cosechamos la grúa en los extremos preparados de las tuberías que previamente se retiraron de los soportes. Agarrando con una llave inglesa, enrollamos las válvulas, hasta que se realizan 4-4.5 vueltas desde cada extremo. Asegúrese de que el volante del dispositivo se coloque en la posición descongelada, donde simplemente girará.

Variedades de polímeros de válvulas del tipo "madre-madre".

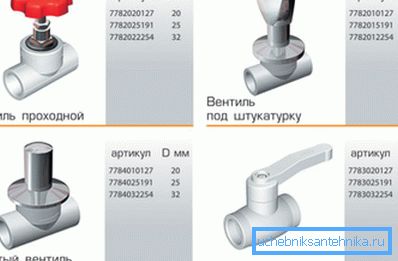

Además de los dispositivos metálicos enumerados anteriormente con conectores de acoplamiento en las boquillas, se utilizan comúnmente válvulas de cierre hechas de materiales poliméricos. Un ejemplo típico son los grifos de polipropileno destinados a la instalación en sistemas de plomería.

Dichos dispositivos están equipados en ambos extremos con acoplamientos en los cuales se insertan los extremos de los tubos durante el proceso de soldadura. Los accesorios de agua hechos de polipropileno, así como los análogos hechos de metal, se seleccionan de acuerdo con el diámetro de las entradas, medido en pulgadas. Sin embargo, el precio de los productos de polímeros es más asequible que el costo de los productos de metal.

Casi todas las grúas de polipropileno en el mercado son dispositivos tipo bola con elementos de conexión madre a madre.

Conclusión

Ahora que hemos aprendido qué tipos de conexiones se usan en las válvulas y cómo algunos tipos de válvulas difieren de otros, es hora de poner este conocimiento en práctica.

¿Tiene alguna pregunta para la cual no recibió ninguna respuesta interesante? Se puede encontrar más información útil al ver el video en este artículo.
