El dispositivo correcto de los pozos para el agua.

02-07-2018
Suministro de agua

La organización del suministro de agua autónomo es una cosa muy responsable y problemática. Además de la perforación, que en sí misma es una tarea desalentadora, incluye muchos otros arreglos para el desarrollo del sistema acuífero. Sin embargo, nada es imposible, y luego veremos cómo sucede y cómo se hace el pozo con sus propias manos.

Pozo artesiano

Tipos de agua subterránea

En primer lugar, debe decirse que el agua subterránea es de varios tipos. Esto se debe al hecho de que las rocas están dispuestas en capas. Entre las rocas resistentes al agua solo hay acuíferos, por supuesto, están ubicados a diferentes profundidades.

Las aguas subterráneas ubicadas sobre la primera capa impermeable son las de menor calidad, no aptas para beber, ya que contienen muchas impurezas dañinas. Por lo tanto, para el suministro de agua autónomo, se utilizan aguas intersticiales, que tienen una composición química más estable.

Sin embargo, los acuíferos intersticiales también son diferentes:

  • Primer horizonte de capa intermedia, que también se llama arenoso, generalmente se encuentra a una profundidad de 15 a 35 metros;
  • Segundo horizonte calizo, Ubicado mucho más profundo - hasta 200 metros o más.

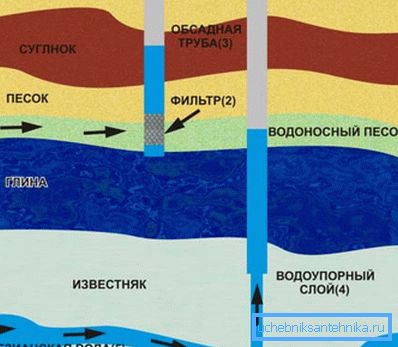

Diagrama de la ingesta de agua de acuíferos de diferentes niveles.

Como regla general, los pozos se perforan hasta el primer horizonte interstratal, ya que están ubicados mucho más arriba, por lo que puede equipar el pozo usted mismo. Sin embargo, tal pozo tiene menos pérdida de agua (débito) y también es menos duradero.

El dispositivo de un pozo profundo, o como se les llama - artesiano, es un trabajo mucho más laborioso, que requiere equipos especiales y la calificación de los perforadores. En consecuencia, es físicamente imposible perforar un pozo de este tipo.

Ahora echemos un vistazo más de cerca a las características de cada tipo de pozo.

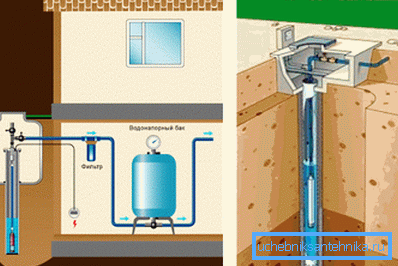

Dispositivo de agujero de arena

Bien en la arena

La principal ventaja de dicho pozo, como ya se mencionó, es la posibilidad de su implementación independiente.

Sin embargo, tiene casi todos los inconvenientes de un pozo ordinario:

  • El débito puede ser mucho menor de lo esperado.
  • Como resultado de las fluctuaciones estacionales en el agua, la cantidad de agua puede secarse o disminuir periódicamente.
  • No hay garantía de que el agua sea apta para beber.
  • Con el tiempo, se sedimenta.
  • El plazo de funcionamiento, en la mayoría de los casos, no supera los 15 años.

Presta atencion No utilizar agua sin realizar un análisis. Puede no parecer potable y causar daños graves a la salud.

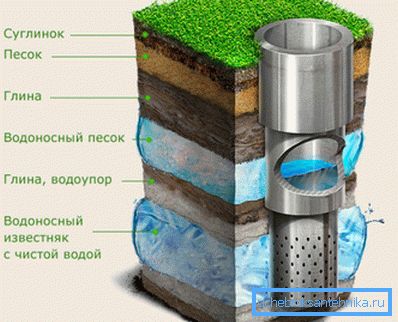

Diagrama de dispositivo de pozo artesiano

Pozo artesiano

El dispositivo de pozo artesiano parece mucho más atractivo, ya que tiene varias ventajas:

  • Alta pérdida de agua. A menudo, un pozo proporciona agua a varias casas a la vez.
  • Si la perforación y el desarrollo se realizaron con alta calidad, entonces el sistema puede servir 50 años o incluso más.
  • El nivel del agua no depende de la estación o de las condiciones climáticas. Por lo tanto, incluso en el verano más caluroso se le proporcionará la cantidad necesaria de agua fresca.
  • El agua artesiana es mucho más limpia y mejor que la que se extrae del acuífero arenoso.

Parecería que la elección de un pozo es obvia, sin embargo, no siempre es recomendable realizar un pozo artesiano, ya que el costo de su disposición es muy alto. Además, antes de comenzar a trabajar, debe obtener una licencia, ya que el agua artesiana se considera un recurso natural. Por lo tanto, por ejemplo, en el país, la mejor opción sería un pozo en la arena.

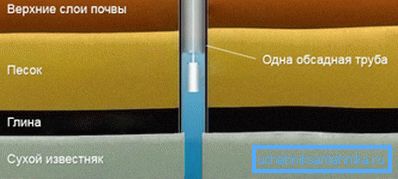

Diseño de un solo tubo

Pozo de piedra caliza dispositivo

Diseño de un solo tubo

Un dispositivo de este tipo en los pozos artesianos implica la presencia de una cubierta, que al mismo tiempo realiza la función del orificio de producción. Se hunde al nivel de una capa de piedra caliza. El revestimiento más profundo no tiene sentido, ya que la piedra caliza es resistente a la deformación.

Para la carcasa, como regla general, se utiliza un tubo de metal con un diámetro de 159 o 133 mm. En la mayoría de los casos, el nivel del agua en el pozo artesiano se eleva por encima de la mitad de la columna, por lo que la bomba puede sumergirse dos tercios de la profundidad del pozo, que es aproximadamente el borde de la carcasa.

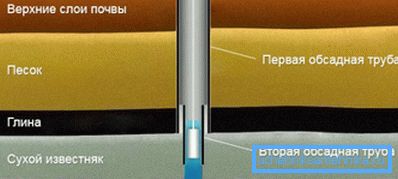

Construcción de doble tubo

Diseño de carcasa doble

Un dispositivo de este tipo de construcción se distingue por el uso de una cubierta adicional en el área de piedra caliza seca, ya que contiene capas de arcilla. En este caso, el tubo de revestimiento de metal se lleva a la piedra caliza, como en el primer caso, después de lo cual se coloca un tubo de PVC, que pasa a través de piedra caliza seca y se lleva casi al acuífero.

Este diseño tiene una carcasa metálica con un diámetro de 159 o 133 mm, dentro de la cual hay un tubo de plástico operativo de 133 o 117 mm de tamaño.

Presta atencion Si la piedra caliza de la superficie no es completamente estable, entonces el tubo interior se debe plantar hasta el fondo.

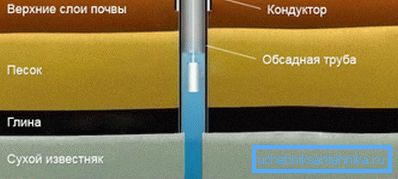

Construcción del conductor

Construcción del conductor

Si las capas superiores del suelo tienen arenas movedizas, entonces el dispositivo del pozo artesiano asume la presencia de un conductor. Este elemento es un tubo con un diámetro mayor que la carcasa. El conductor está instalado en la parte superior del suelo y, por lo tanto, protege la carcasa de la presión de los faststers.

En este caso, es conveniente conectar el conductor con las paredes del cajón, como se describe a continuación.

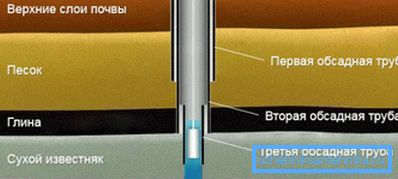

Diseño telescópico

Diseño telescópico

El nombre de este diseño habla por sí mismo: se utilizan varios tubos de revestimiento de diferentes diámetros. Tal sistema se usa debido a suelos demasiado densos o inestables frente a una capa de piedra caliza.

El primer tubo de metal tiene el diámetro más grande, se baja a la capa de cantos rodados. Luego, el segundo tubo lo atraviesa hasta el nivel de la primera capa de piedra caliza. Si hay arcilla en la piedra caliza, entonces se baja un tubo de plástico hasta la piedra caliza acuífera.

Dispositivo de agujero de arena

Para instalar un pozo en la arena, es necesario perforar el suelo antes del acuífero de arena.

Como regla general, las capas se organizan en el siguiente orden:

  • Tierra de superficie
  • Arena
  • Capa de arcilla
  • Arena acuífera.

Dependiendo de la saturación del acuífero, el pozo se puede perforar hasta la mitad del acuífero o hasta su fondo. Después de completar la perforación, una cubierta con un filtro al final se sumerge en el pozo. En algunos casos, las tuberías de revestimiento se utilizan en el proceso de perforación.

Ahora echemos un vistazo más de cerca al dispositivo de tal pozo:

  • En la parte inferior de la columna hay un filtro que no pasa arena, tierra y arcilla al área de trabajo. El filtro es externo o está incrustado en la tubería, es decir, Se aplican pequeños orificios a la propia tubería.
  • Un sumidero se encuentra por encima del filtro.
  • La bomba, como en el caso de los pozos artesianos, está ubicada aproximadamente en el centro de la columna.

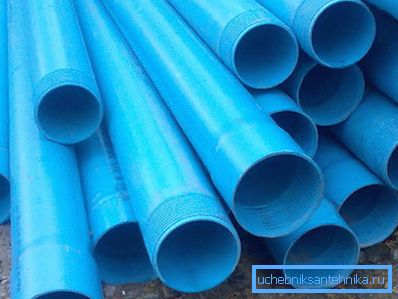

En la foto - carcasa de plástico.

Sistema de pozo acuífero

Para que la estructura funcione según lo previsto, no es suficiente realizar solo un agujero en el suelo. También es necesario asegurar su entrega al destino, del cual es responsable el sistema de acuíferos. Hay que decir que no difiere, independientemente del tipo de pozo.

El elemento principal del sistema de acuíferos es una bomba que levanta el agua hasta la manguera.

Las bombas son de dos tipos:

  • Profundo - El dispositivo se introduce en el pozo mismo. Por lo tanto, estas bombas tienen una forma cilíndrica estrecha, ya que el diámetro de la carcasa es pequeño. Como se mencionó anteriormente, las bombas sumergibles se bajan a la mitad del pozo, donde extraen agua y la dirigen al sistema externo de suministro de agua.
  • Bombas de superficie - Instalado en el cajón o en la casa. Si la estación de bombeo es de baja potencia, es mejor instalarla en el cajón para facilitar el suministro de agua desde el pozo.

Presta atencion La bomba sumergible debe moverse libremente en la carcasa, por lo que debe haber un espacio de unos pocos milímetros entre esta y sus paredes.

Como regla general, las mangueras reforzadas para uso alimentario se utilizan como tuberías. Las fundas de plástico y silicona son muy populares.

Cajon de metal

Trabajo adicional para el pozo.

Si la perforación del barril y la cubierta generalmente se confía a especialistas, entonces el pozo se realiza con sus propias manos. El hecho es que una tubería con una manguera que sobresale del suelo está lejos de ser la mejor solución, tanto desde el punto de vista estético como práctico: la basura entrará constantemente en el agua, y en invierno el sistema simplemente se congelará y dejará de funcionar.

El arreglo de la colocación del pozo debe comenzar con la instalación de un tanque con aislamiento impermeable a los cajones con el equipo necesario en el interior, lo que garantizará el funcionamiento ininterrumpido del sistema de acuíferos. Como regla general, la bomba se encuentra en el cajón (si no es sumergible), dispositivos de medición, válvulas, filtros, automatización y otros elementos del sistema.

Estas estructuras pueden estar hechas de diferentes materiales, pero las más utilizadas:

  • Cajones de plastico - Se distinguen por un buen aislamiento térmico, de modo que incluso sin aislamiento adicional, la temperatura dentro de la estructura se mantiene a 5 grados centígrados. Además, son duraderos y no requieren impermeabilización. Sin embargo, tienen una rigidez baja, por lo tanto, es conveniente que se vierta alrededor del perímetro con cemento.
  • Acero - Tales diseños son los más comunes. No son difíciles de fabricar de acero con un grosor de 4 mm. Para que el diseño fuera duradero, debe tratarse con un agente anticorrosivo.
  • Hormigón armado - Difieren en durabilidad y durabilidad. En algún momento, estos diseños fueron los más comunes, sin embargo, debido al hecho de que el precio de dicho cajón es demasiado alto, recientemente se usan con menos frecuencia. Además, la desventaja del producto es su gran peso.
Caja en sección

Una breve instrucción sobre la instalación de un cajón de metal es la siguiente:

  • En primer lugar, es necesario cavar un agujero que será 20-30 cm más grande que la estructura. La profundidad se calcula de tal manera que el cuello del cajón se eleva por encima del nivel del suelo en 15 cm.
  • El siguiente paso es montar el forro de la carcasa. Para hacer esto, se corta un orificio en el fondo del tanque y se suelda un manguito (un trozo de tubo) de 10-15 cm de largo. El diámetro del manguito, respectivamente, debe ser mayor que el diámetro de la carcasa.
  • Luego se instalan boquillas en la pared del tanque para la extracción de las tuberías de agua.
  • Antes de instalar el cajón, el tubo de la carcasa se corta al nivel del suelo, después de lo cual se coloca un contenedor en él.
  • La capacidad en el foso se instala de forma estrictamente vertical y se asegura con barras. Después de eso, puede poner en la construcción de suministro de agua, después de lo cual la conexión del sistema de acuíferos.

Después de instalar el cajón, puede hacer la decoración del sitio. Es posible decorar una zona de un pozo de diferentes maneras, es posible conocerla con más detalle en nuestro portal.

Sugerencia Una excelente opción para mejorar el pozo es instalar una casa de madera sobre el cajón.

Conclusión

Si entiendes los matices, resulta que los pozos del dispositivo no son nada complicados. Sin embargo, la única condición para obtener agua limpia de alta calidad es el estricto cumplimiento de la tecnología.

Se puede obtener información adicional sobre este tema en el video de este artículo.
