Al organizar una ducha, se debe prestar especial atención al diseño del desagüe, ya que su funcionamiento dependerá del funcionamiento normal del baño. Hay varios tipos de diseños de ducha, respectivamente, las ciruelas también son diferentes. Hablaremos sobre las características de varios tipos de tuberías, y también consideraremos cómo hacer un desagüe para una ducha de verano con sus propias manos.

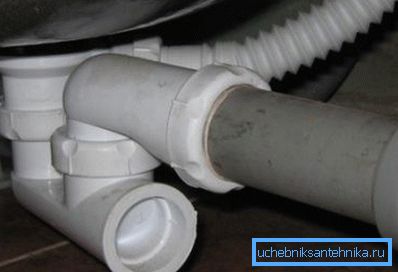

En la foto - el desagüe del plato de ducha.

Diferentes tipos de cabezales de ducha.

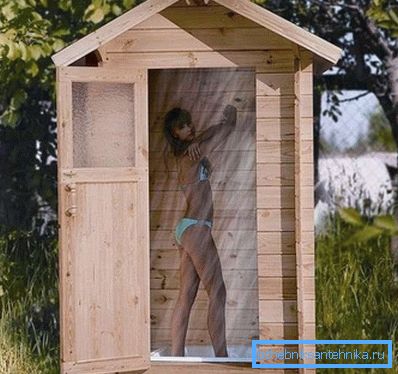

En el país establece la versión de verano de la ducha.

Para dar al menos una descripción completa del desagüe de la ducha, es necesario tener en cuenta los distintos tipos de cabinas de ducha e instalaciones sanitarias utilizadas en los hogares y apartamentos modernos. Además, muchos de nuestros lectores están interesados ​​en la construcción de cabinas de verano para parcelas rurales y métodos aceptables de eliminación de agua en condiciones de la calle.

Dado que los fabricantes de plomería suministran una increíble variedad de diseños para este propósito, decidimos limitar nuestra descripción a las variedades más relevantes y populares. La tabla describe los principales tipos de duchas y los tipos correspondientes de accesorios para la descarga de agua:

Tipo de ducha Diseño de drenaje
Regadera No necesita un sistema de drenaje de agua separado, se usa un sifón estándar con un baño corrugado
Cabina con palet Dependiendo de la profundidad del tazón y la altura de su instalación, se utiliza un sifón especial con una corrugación o una corrugación con un bloqueo hidráulico en forma de S.
Cabina sin palet Hay dos opciones aquí:
  1. Pasarela de ducha, que es una rejilla de drenaje, cierre de agua y tubería para conectar a la canalización vertical;
  2. Canal de drenaje, que se construye a lo largo de uno de los límites de la cabina y está conectado a la tubería de alcantarillado
Ducha de verano para regalar. Puede no tener drenaje, puede estar equipado con un tanque séptico primitivo debajo del piso, puede tener una bandeja de drenaje y un tubo de drenaje conectado a un tanque séptico o pozo.
Para cabinas sin palet, use un desagüe de ducha en el piso.

Presta atencion No incluimos cabinas de ducha en esta lista deliberadamente, ya que ya tienen todos los accesorios necesarios instalados, y todo lo que tiene que hacer es conectarlo a la tubería de alcantarillado.

Variedades de accesorios de drenaje.

Ducha con bandeja

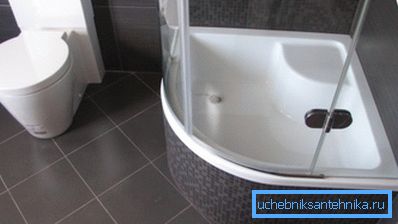

La bandeja sigue siendo el tipo de cuenco más popular.

Hasta la fecha, el tipo de ducha más popular es una cabina con un palet. Puede ser un monobloque o una caja, y en este caso ya están instalados todos los accesorios necesarios, o puede ser un podio hecho en casa o una cabina modular, y luego la estructura de drenaje se ensambla con sus propias manos.

Por lo general, se usa un sifón simple sin desbordamiento para palets, sin embargo, los modelos profundos se pueden completar con desbordamiento.

La elección de un modelo en particular depende de la altura de instalación de la plataforma, que, a su vez, depende de tres parámetros principales:

  1. La altura del punto de entrada en la canalización de alcantarillado.. De acuerdo con las reglas y regulaciones de la SNiP, el drenaje no se puede ubicar por debajo o al mismo nivel que el punto de conexión en el tubo ascendente;
  2. Altura de montaje del podio o bastidor.;
  3. La longitud de la tubería de conexión o corrugación, que desvía el agua hacia la tubería ascendente. El hecho es que la diferencia de altura es de 1–1.5 cm por metro de longitud de tubería, respectivamente, cuanto más larga sea, mayor será la instalación del tazón.

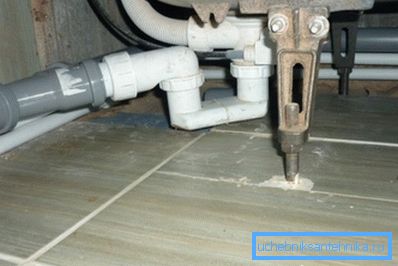

Construcción con desbordamiento y sello de agua clásico.

Además, los parámetros de drenaje deben corresponder a las características del equipo utilizado en la ducha. La capacidad del drenaje debe garantizar la eliminación oportuna del agua que ingresa al recipiente. Esto es especialmente cierto para sistemas de hidromasaje, instalaciones como "ducha tropical", etc.

El diámetro de la válvula debe seleccionarse en estricta conformidad con el ancho del orificio de drenaje en la bandeja, para que logre la mayor estanqueidad y confiabilidad de la conexión. Este diámetro puede variar de 50 a 90 mm. En el caso de accesorios de diámetro pequeño, es necesario proporcionar acceso a sus partes para su reparación y limpieza, mientras que un drenaje con un diámetro de 90 mm se puede limpiar a través de la abertura superior.

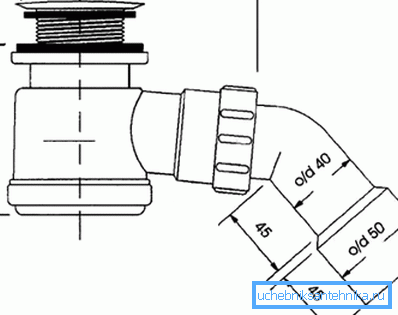

El diámetro y la altura de instalación del producto deben seleccionarse correctamente.

Presta atencion Al instalar sistemas de hidromasaje, asegúrese de seleccionar los accesorios de drenaje de acuerdo con su capacidad de flujo de acuerdo con el consumo de agua del sistema. Debe ser especificado en la especificación del producto o expresado por el vendedor a su solicitud. El caudal de agua de la unidad de hidromasaje también se indica necesariamente en la hoja de datos del producto.

La instalación de los accesorios es muy simple: se instala una rejilla de drenaje en el orificio de la bandeja, que se presiona desde la parte inferior con una tuerca especial. Un sifón se atornilla a la boquilla, a cuya salida se coloca una corrugación. El segundo extremo de las corrugaciones se conecta con el tubo ascendente.

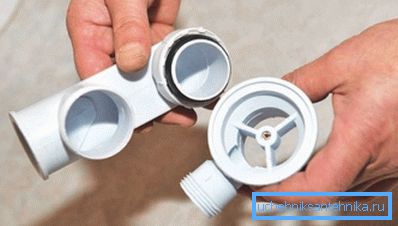

Recoger el sifón no es difícil.

Presta atencion Las conexiones roscadas están mejor selladas con cinta FUM, y las uniones de las corrugaciones con la boquilla y la entrada al tubo ascendente están selladas con sellador de silicona.

Ducha sin bandeja

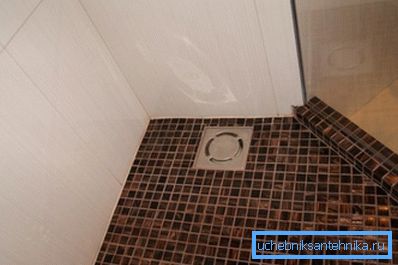

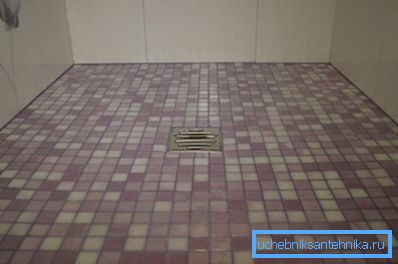

El desagüe en la ducha sin bandeja se encuentra en el pavimento.

La cada vez más popular ducha sin pallet tiene el diseño de drenaje más sofisticado. La dificultad radica en el hecho de que la instalación de refuerzo se realiza en la regla de piso, y esto impone una serie de requisitos serios:

  • Se requiere un alto grado y calidad de impermeabilización de todas las capas de la regla, todas las juntas, esquinas y paredes en el área de la ducha;
  • La confiabilidad del montaje de los accesorios de drenaje debe ser muy alta, ya que en caso de accidente o fuga, su reparación estará asociada con el desmantelamiento de la baldosa y la regla, y el costo de restauración del piso será alto;
  • Es necesario calcular con precisión la capacidad del sifón y el flujo máximo de agua; de lo contrario, en caso de una descarga insuficiente de líquido, el agua se derramará sobre todo el baño y luego inundará el apartamento.

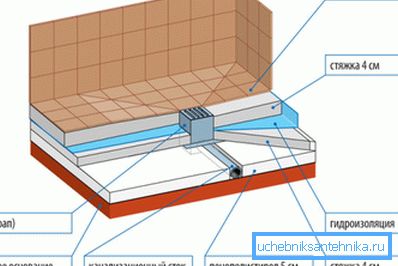

Diagrama de bloques del dispositivo de ducha de suelo.

En estricta conformidad con la capacidad de carga, así como el grosor de la unión, se selecciona una escalera con el diámetro y la altura de montaje requeridos. Luego se instala en la losa del piso, se fija con espigas al concreto, se coloca al nivel, se conecta con un tubo (con una pendiente de 1 - 1.5 cm por metro) con un punto de amarre en la tubería de alcantarillado.

Después de eso, se hace la colocación del mortero de cemento y arena, que se alinea con la formación de pendientes a la rejilla de drenaje. La impermeabilización se realiza en todas las etapas del trabajo, todas las conexiones se compactan con una cinta FUM y un sellador de silicona.

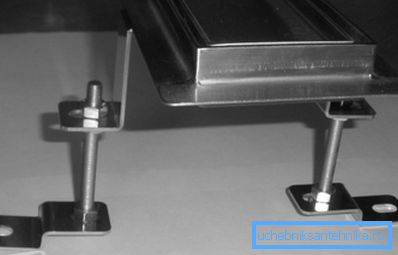

Las patas de la plataforma están equipadas con orificios de montaje y tornillos para ajustar el nivel y la altura.

Presta atencion Para la construcción de una ducha al aire libre de alta calidad se requerirán habilidades básicas de construcción, así como un conocimiento de los principios de impermeabilización y plomería.

La instalación del desagüe para la ducha veraniega

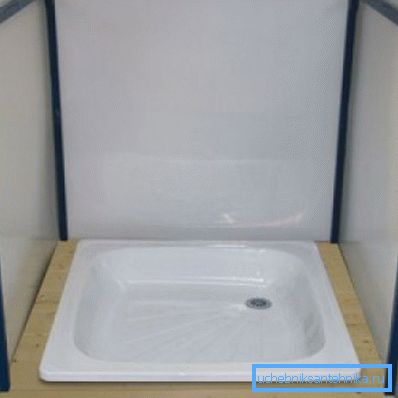

Recreación en el campo sin posibilidad de lavado - esto no es recreación.

Antes de construir una ducha en el país con sus propias manos, debe considerar todos los matices, en primer lugar, el sistema de drenaje de aguas residuales. En la práctica, hay tres opciones principales:

  1. Levante el piso, hágalo permeable al agua, y el líquido de desecho va al suelo. La opción menos aceptable, ya que habrá un charco debajo de la cabina, más tarde se convertirá en un pantano permanente con mosquitos y riego para varias criaturas vivientes pequeñas;
  2. También levante el piso permeable, pero debajo de él organice un agujero de drenaje. Las paredes del pozo se hacen impermeables y se rellenan con arena y grava para el drenaje y la filtración del líquido. Esto es mejor que nada, pero aún estará húmedo en una cabina; además, los olores desagradables pueden surgir de la fosa;
  3. Se instala una bandeja de drenaje en la cabina, desde la cual se conduce un tubo al tanque séptico de alcantarillado. Algunas veces hacen una base de concreto inclinada, el agua de la cual fluye hacia un tanque séptico o bandeja de drenaje cercano. Esta es la mejor opción.

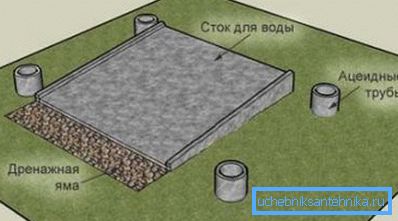

Desagüe de hormigón para la ducha dacha.

El primer método es adecuado solo como temporal, el segundo, con cargas muy pequeñas en el baño. Si tienes una familia numerosa o te gusta invitar a los invitados a la cabaña, entonces la única opción aceptable es organizar una bandeja con drenaje de agua en un tanque séptico.

Para hacer esto, el diseño de la cabina incluye un marco para instalar la plataforma a una cierta altura sobre el suelo. En casos extremos, puedes cavar un poco de tierra debajo de ella.

A continuación, monte un sifón estándar de cualquier diámetro, ya que el flujo de agua en la ducha de verano es mínimo. El sifón está conectado a un tubo de plástico, que se desvía hacia un lado, y a una distancia de varios metros (cuanto más lejos mejor) cavan un pozo para el tanque séptico.

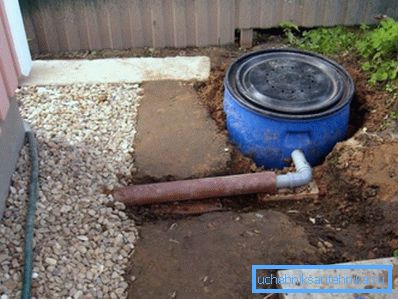

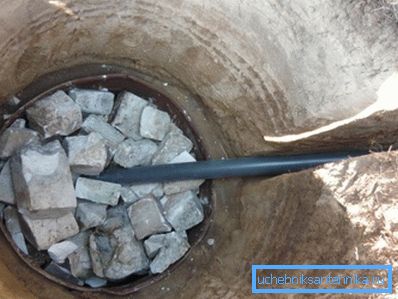

La tubería entra en el pozo con un tanque séptico.

La profundidad del pozo debe ser de unos 1,5 metros. La forma más sencilla es instalar un barril de metal o plástico con orificios en el fondo, primero verter una capa de arena de 20 a 30 cm en el barril, luego una capa de grava fina con una capa de unos 30 cm y rellenar el resto con escombros gruesos. Esto proporcionará la purificación de agua necesaria antes de ingresar al suelo en su área.

La grava es un buen drenaje y al mismo tiempo filtra el líquido.

Las juntas del recipiente del palé con las paredes de la cabina están selladas con silicona y cerradas con esquinas (zócalos) para que el líquido no fluya más allá del recipiente. El tubo se coloca observando una pendiente de al menos 1,5 - 2 cm por metro de longitud.

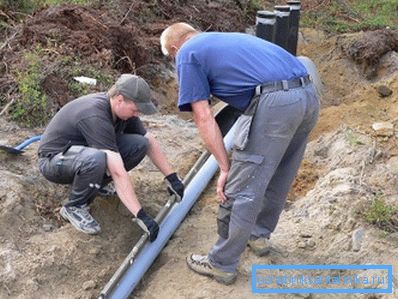

Asegúrate de seguir la pendiente.

Presta atencion El tanque séptico debe cerrarse con una tapa; los barriles de plástico con una tapa en la rosca son los más aceptables. En lugar de un barril, puede usar un anillo de concreto, una sección de un tubo de gran diámetro o cualquier otro recipiente de tamaño adecuado.

Conclusión
