¿dónde y cómo se usa la válvula de aguja?

08-06-2018
Suministro de agua

Uno de los elementos de la válvula de control es una válvula de aguja. Con él, es posible controlar el flujo de agua y vapor ahogando. El equipo generalmente se instala en la tubería auxiliar, donde la presión no supera los 9.8 MPa. La grúa, el dispositivo de bloqueo de regulación, es un tipo de accesorios de tubería. El movimiento de los elementos de bloqueo se produce en paralelo o de manera recíproca con el flujo del medio de trabajo.

En la foto - válvula de aguja en la sección.

Información general

En la válvula de aguja, el husillo es el elemento móvil. Se atornilla en la rosca de una tuerca fija, se coloca en el yugo o en la tapa.

Los dispositivos están disponibles en varios tipos, se clasifican en:

  1. Cierre, regulación y equilibrado. - funcional.
  2. Flujo directo, paso y angular. - Diseño especial.
  3. Aguja y disco - sobre el elemento de bloqueo.
  4. Fuelle y caja de relleno. - Sellado de tapa con husillo.
  5. Hilos remotos y sumergibles. - La ubicación de la tuerca corriente.

.

Grifo de calentamiento tipo aguja

Se producen más de 100 tipos de grúas, que se dividen de acuerdo con su propósito:

  • aguja
  • regulación para manómetro;
  • apagar

Su precio depende del material y tamaño.

Usar valvula de aguja

  1. El dispositivo tiene un mecanismo de bloqueo para el manómetro, instálelo en la tubería frente al manómetro, lo que le permite apagarlo cuando sea necesario y purgar.
  2. También es necesario para poder apagar automáticamente el flujo si se rompen los elementos muy sensibles del manómetro.

Consejo: instale la válvula de aguja en la tubería para conectar, desconectar y purgar el manómetro.

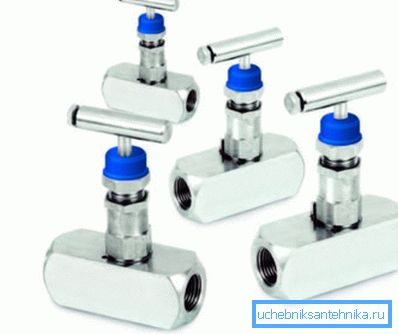

Válvula de alta presión serie SHNV 100
  1. Válvula: válvulas de control y parada, que se utilizan para prevenir la aparición de golpes de ariete en los sistemas de tuberías. Ocurren con muy rápido apertura y cierre de válvulas.
  2. La instrucción recomienda el uso de dispositivos en tuberías con secciones largas, lo que permite evitar un fuerte solapamiento del flujo, lo que puede conducir a la destrucción de la tubería.
  3. El diseño del dispositivo le permite soportar altas presiones, alcanzar hasta 220 atm y ajustar suavemente el flujo de líquido, vapor o gas.

Consejo: use una válvula de este tipo en la vida cotidiana para equipos y tuberías que mueven gas, agua y otros líquidos.

Características y ventajas.

El equipo tiene varias características muy importantes:

  • control manual;
  • conexión a la tubería con un sello de lente utilizando una brida;
  • medidor de presión de acoplamiento;
  • cerrando la válvula cuando los componentes del manómetro están rotos.

Una válvula de aguja se utiliza para regular con sus propias manos un flujo periódico gradual del medio de trabajo, incluido el medio de calentamiento en el sistema de calefacción.

Tiene tres posiciones:

  • cerrado
  • parcialmente abierto
  • completamente abierto.
Válvula de acero inoxidable
Ventajas del dispositivo.
  • el modo de operación es largo;
  • Alta resistencia si el material es resistente a la corrosión.
  • el ajuste del flujo es suave;
  • temperatura de trabajo - 20-200 ° C;
  • Capacidad de soportar altas presiones hasta 220 atm.
  • La simplicidad del diseño, el dispositivo entiende rápidamente para reemplazar el sellador desgastado.
Desventajas
  • no se puede utilizar en agua sucia;
  • alimentación unilateral;
  • Tienen alta resistencia hidráulica;
  • Longitud de construcción grande.

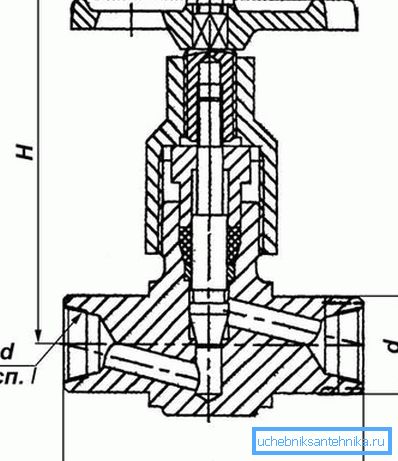

Dibujos de la válvula de aguja del tipo de bloqueo

Elegir una válvula de aguja

Al determinar las modificaciones del equipo, es necesario decidir dónde se aplicará y para qué.

Las válvulas están hechas de diferentes materiales, incluyendo:

  • acero;
  • hierro fundido
  • hierro forjado;
  • acero inoxidable;
  • latón

La válvula, hecha de acero inoxidable, tiene propiedades anticorrosivas y se utiliza como un dispositivo de bloqueo y regulación en un entorno de trabajo agresivo. Con su ayuda es posible bloquear el flujo, asegurando la confiabilidad y la estanqueidad de la válvula debido al elemento de aguja. (Ver también el artículo El dispositivo del mezclador para el fregadero: características).

Al seleccionar un dispositivo, tenga en cuenta también el área y la industria en la que se debe operar:

  • aceite
  • química
  • comida
  • utilidades;
  • Suministro de agua y suministro de calor, en tuberías con diversos gases y líquidos.

Para determinar la grúa exacta que necesita, considere para qué medio debe usarse y con qué material debe fabricarse. Estos últimos se distinguen por sus características, resistencia a la corrosión, temperatura de operación y precio.

Por ejemplo:

  1. La fundición gris es adecuada para áreas no muy importantes y para el suministro de agua.
  2. Bronce: para un ambiente corrosivo, es resistente al óxido.
  3. El acero al carbono es durable y confiable, usado en ambientes de alta presión.
  4. El acero al cromo-molibdeno se usa en plantas de calefacción debido a sus características de alta resistencia al calor.
  5. Acero inoxidable y níquel resistente al calor, con un alto grado de resistencia a la corrosión.

Consejo: puede usar válvulas de aguja de estos materiales a una presión de 0.5-70 MPa.

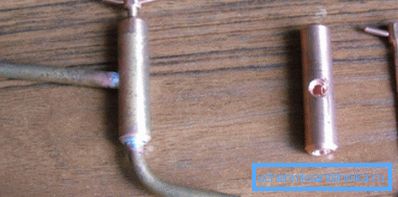

También hay un dispositivo de aguja para rectificar sus propias manos.

¿Por qué usar una válvula de aguja?

  1. En los sistemas de suministro de agua y calefacción de gran longitud para una parada suave del flujo de fluido, lo que permite evitar momentos peligrosos y desagradables.
  2. No se pueden usar dispositivos cuando ya se usan otras válvulas y válvulas en el sistema de tuberías.
  3. Las grúas se montan en tuberías y tienen una larga vida útil.
  4. Antes de seleccionar un dispositivo, recomendamos determinar el diámetro requerido, así como el material de fabricación.

Conclusión

El uso de válvulas de aguja le permite establecer un funcionamiento estable de tuberías y otros sistemas. Apareció protección confiable ante muchas emergencias. El video en este artículo brindará la oportunidad de encontrar información adicional sobre el tema anterior.
