Dispositivo de grúa: familiarizarse con los diseños

01-02-2018
Suministro de agua

El tema de este artículo es un dispositivo de grúa. Nos familiarizaremos con el principio de operación y el dispositivo de varios tipos de grúas y compuertas. Además, tenemos que explorar los problemas típicos de estos productos y cómo resolverlos.

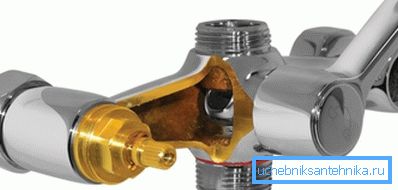

Nuestra tarea es estudiar el principio de funcionamiento de algunos elementos de válvulas.

Mezcladores

En los grifos modernos más comunes, se utilizan válvulas y dispositivos de control de tres tipos:

  1. Grúas de tornillo.
  2. Kranbuksy de cerámica.
  3. Cartuchos de cerámica que le permiten ajustar la temperatura y la presión del agua con una sola palanca.

Para aclarar: no afectamos deliberadamente el tipo exótico de mezcladores con termostatos electrónicos. Es poco probable que una persona que no tenga habilidades profesionales tenga la idea de reparar una técnica tan complicada.

Analicemos el diseño y las características de las tres soluciones.

Tornillo kranbuksa

El agua se superpone con una válvula de goma que presiona contra el asiento en el cuerpo del mezclador.

La válvula puede tener dos versiones.

  • La solución tradicional es una válvula móvil insertada en la ranura de una varilla roscada hueca.. Cuando la válvula está agarrotada en el vástago, la junta girará, aferrándose al asiento, lo que conducirá a su rápido desgaste.

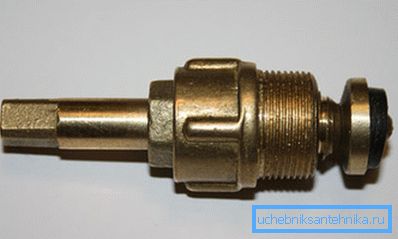

Cranbuxa con una válvula móvil.
  • Diseño más nuevo: válvula hexagonal, que se comprime con una varilla giratoria del cuerpo de la caja del eje. La junta a lo largo de toda la carrera de la válvula se mueve estrictamente progresivamente.

Obviamente, en ambos casos, el vástago debe estar sellado: cuando la válvula está abierta, se crea una sobrepresión en el cuerpo del cigüeñal.

El vástago se sella de una de dos maneras:

  1. Empaquetadura de la glándula El epiploon se aprieta con una arandela desde abajo y una tuerca-epalnitsa desde arriba. Este esquema de sellado se usa solo en cajas con una válvula que se inserta en la ranura del vástago.
  2. Anillos de goma de sellado. En realidad, la mayoría de los actualmente en venta Kranbuks se refiere a este tipo.

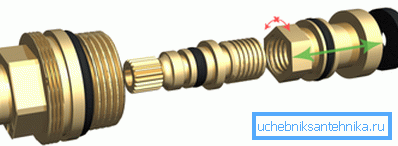

Buxa con junta de goma.

¿Qué problemas son típicos para las cajas de tornillo? ¿Es difícil eliminarlos con tus propias manos?

El problema Razón Solucion
Cuando el grifo está cerrado, el agua sigue goteando o fluyendo Use almohadillas Cerrar el agua; desmantelar kranbuksu; reemplazar la junta
La grúa se pone en marcha al cerrar. El hilo de la varilla o del cuerpo se arranca. Cierre el agua, reemplace Kranbuksu
Con el grifo abierto, el agua fluye a través del tallo. Desarrollo de la glándula o sello de goma. En el casquillo con el empaque de la glándula, varias roscas de una glándula de grafito se apilan alrededor del vástago con la válvula y la tuerca de la válvula desatornilladas, el zócalo se cierra y luego se presiona con esta tuerca. Los sellos de goma cambian con el desmontaje y el desmontaje completo de la caja de ejes
La grúa zumba al abrir La válvula late en un flujo turbulento de agua. Pele el borde de la tira con unas tijeras o un cuchillo afilado

Nuance: el precio de kranbuksy tornillo - de 35 a 45 rublos. Si en la tienda de plomería más cercana no hay sellos de anillo o una glándula, en lugar de búsquedas adicionales, es más fácil cambiar la caja del eje por completo.

Cranbooks de cerámica

El dispositivo de la grúa de cerámica es fundamentalmente diferente del tornillo, a pesar de su total compatibilidad.

  • El agua se abre y se cierra con el desplazamiento mutuo de las placas de cerámica molidas con cortes.
  • La hermeticidad entre el asiento del cuerpo del mezclador y las placas se garantiza mediante una junta de goma o silicona anular.
Arbusto cerámico.

En condiciones normales de funcionamiento, las cajas de cerámica son mucho más duraderas que las cajas de tornillo y siempre retienen el agua perfectamente. Sus fallos de funcionamiento están asociados solo con la basura que cayó en los cortes de la placa: cuando intentan aplicar una fuerza considerable, se escinden los bordes de la muesca o las protuberancias por las que una de las placas gira cuando se gira el cordero (mango de la grúa).

Por desgracia, las instrucciones para la solución de problemas en este caso se reducen a la sustitución de toda la caja del eje. Las placas de cerámica no están ampliamente disponibles.

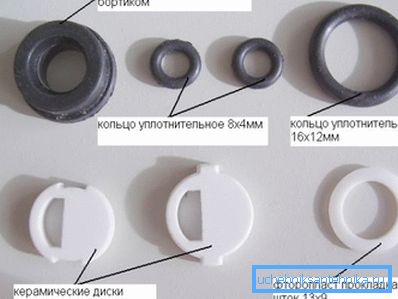

En la foto - piezas reemplazables de la caja de cerámica. Desafortunadamente, están a la venta tan a menudo como los unicornios en el centro de Moscú.

Importante: el problema de la arena y la escala en las tuberías se resuelve de una vez por todas mediante la instalación de filtros gruesos en la entrada del apartamento.

Cartucho

El esquema de su trabajo difiere del principio de acción de la caja de cerámica con dos características:

  1. La placa móvil no gira alrededor de su eje, sino que se mueve libremente dentro del plano.
  2. El surco no se combina con uno, sino con dos orificios en la placa cerámica inferior, para suministrar agua fría y caliente, respectivamente.
El esquema del cartucho.

Para el desplazamiento de la placa se encuentra la palanca de plástico montada de forma móvil. Los problemas con el funcionamiento del cartucho en este caso surgen debido a los residuos en las tuberías, o debido a una fuerza excesiva aplicada a la palanca. Es mejor olvidar el hábito de bloquear el agua con una fuerte palmada en el mango.

Lo que se rompe en el cartucho:

  • La palanca de plástico a la que el tornillo sujeta el mango.
  • Las pinzas de plástico sujetan la placa cerámica superior.
  • Finalmente, cuando intenta cerrar un cartucho atascado con residuos, puede cortar la placa por sí misma.

Al igual que la cerámica kranbuksa, el cartucho cambia completamente cuando se rompe.

¿Cómo hacer esto?

  1. Sacamos el tapón de plástico presionado en el mango.
  2. Desatornille el tornillo de fijación que se esconde debajo. Puede tener una cabeza plana, un destornillador Phillips o una cabeza hexagonal.
  3. Atornille la tuerca decorativa del cuerpo del mezclador. Por supuesto, sin usar una herramienta: Chrome es fácil de romper.
  4. Ya con la ayuda de una llave ajustable o de extremo abierto, desenroscamos la tuerca de latón que sostiene el cartucho, retiramos el cartucho y nos dirigimos a la tienda para un reemplazo.

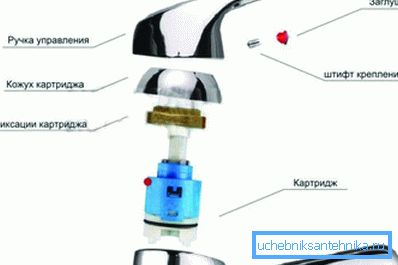

Dispositivo mezclador.

Atención: los cartuchos se fabrican con un tamaño de 28, 35 y 46 milímetros. Para no equivocarse al comprar, lleve una muestra con usted.

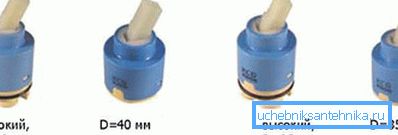

Los cartuchos mezcladores pueden variar en tamaño.

Ventilación

De las válvulas utilizadas en apartamentos y casas particulares, las más comunes son:

  • Válvula de tornillo.
  • Válvula de corcho.
  • Válvulas de bola.
  • Válvulas de tres vías (corcho y bola).

Tornillo

Y la descripción del dispositivo y los problemas típicos de los tornillos Kranbuks se aplican completamente a las válvulas de tornillo.

Por separado, vale la pena mencionar solo algunos puntos:

  • El espacio debajo de la silla generalmente se convierte en un bolsillo en el que se acumulan varios escombros. Si la presión en los grifos ha descendido bruscamente, es necesario cortar la tubería ascendente, desenroscar la cabeza de la válvula y mirar su cuerpo.
  • En los años 80, una empresa doméstica oscura produjo un gran lote de válvulas con válvulas de latón cónicas. Cuando intentas cerrar la válvula de agua a menudo se encaja herméticamente; Si gira el vástago, es probable que lo vomite fuera del asiento de la válvula restante. En la primera oportunidad, es mejor reemplazar la válvula de este diseño.
  • Si la válvula sella por goteo, no siempre es necesario rellenar. A menudo basta con desenroscar el cordero hasta que se detenga: el hilo de la varilla presionará la caja de empaquetadura a través de la arandela ubicada debajo.

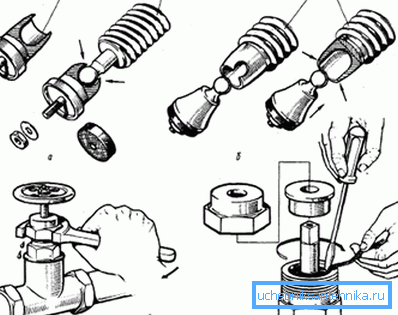

Reemplazo del vástago, la válvula y la válvula de tornillo del prensaestopas.

Corcho

El agua se abre y se cierra girando el corcho con una ranura. El agua se mantiene en las superficies del suelo del tapón y la carcasa.

La ausencia de fugas en la varilla se proporciona de una de dos maneras:

  • Sujetando el corcho al cuerpo con una tuerca en el vástago del corcho.
  • Empaquetadura de la glándula

El único problema de la construcción de corcho, que puede eliminarse de forma independiente es la fuga de la glándula. Para su empaque, el agua debe ser arrastrada a ambos lados de la válvula; de lo contrario, siempre habrá la posibilidad de que el tapón, no retenido por el sello de aceite, se exprima al menor desplazamiento.

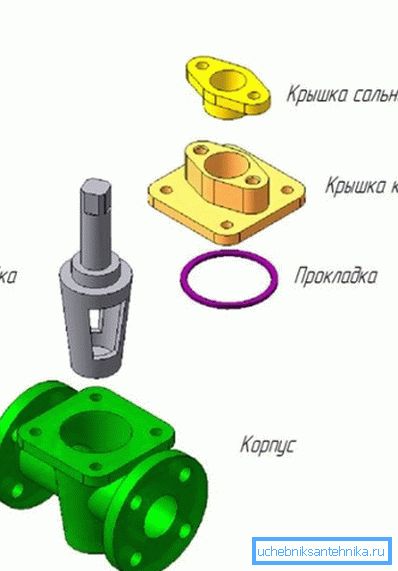

Sin embargo, en algunos diseños, el corcho se fija en el cuerpo de su cubierta.

Pelota

¿Cómo funciona una válvula de bola: el representante de válvulas más confiable y duradero?

Su dispositivo se asemeja a una válvula de corcho, pero con varios cambios de diseño.

  • El corcho es una pelota con una superficie perfectamente tratada.
  • La tensión se proporciona no por lapping en el cuerpo, sino por un par de sillines de anillo de teflón o fluoroplásticos.
  • La varilla está sellada con un anillo de goma o polímero.

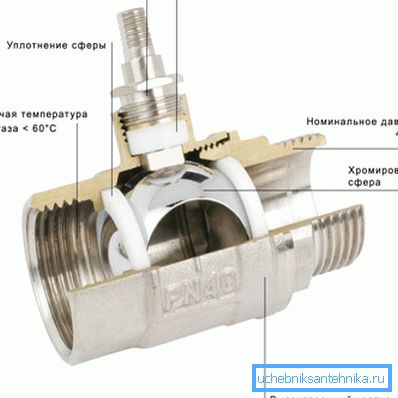

Válvula de bola en el corte.

Dependiendo del propósito, el dispositivo de válvula de bola puede variar considerablemente:

  1. El cuerpo puede ser plegable (talón o roscado) y completamente soldado.
  2. La adhesión a la tubería puede ser una rosca (interna o externa), bridas para tuberías o tuberías para soldadura.
  3. Las monturas de la bola pueden cargarse por resorte para compensar su desgaste.

Curiosamente: a veces se deja intencionalmente una pequeña brecha entre la pelota y la silla. La bola es presionada contra el asiento por la presión del medio de trabajo.

El único problema típico de las válvulas de bola es el flujo hacia abajo del vástago, que se elimina apretando la tuerca del casquillo o enrollando la cinta FUM debajo de él.

Tres vías

¿Cuál es el diseño y el propósito de la grúa de tres vías? El propósito es redirigir el flujo del medio de trabajo a una de las tuberías adjuntas. Por ejemplo, una válvula de tres vías instalada en la conexión del tubo de suministro al radiador y los puentes puede dirigir el medio de calor del sistema de calefacción a través del puente o a través de la batería, ajustando así el grado de calentamiento de la habitación.

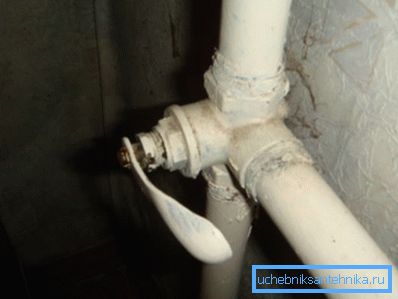

Triciclo de corcho en el sistema de calefacción.

El dispositivo de una válvula de tres vías y sus fallas típicas duplican completamente el dispositivo y las fallas de las válvulas de los tipos correspondientes. La diferencia entre ellos es solo en el número de toques y la forma del corte en un atasco o bola.

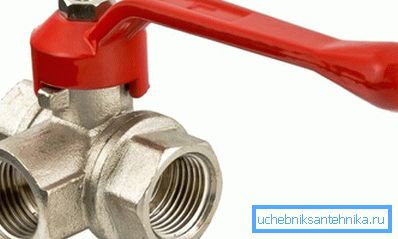

Válvula de bola de tres vías.

Conclusión

Esperamos que nuestra breve excursión al dispositivo de válvula ayude al lector a eliminar la mayoría de sus fallas. El video en este artículo, como siempre, le ofrecerá materiales temáticos adicionales. ¡Éxitos!
