Dispositivo bien debajo del agua: los principales elementos
¿Qué es un pozo? La respuesta parece obvia: un agujero en el suelo desde el que se bombea el agua. Obvio y erróneo. Tenemos ante nosotros toda una gama de equipos, desde el filtro con un tanque de sedimentación hasta el sistema de arranque automático de la bomba. El tema de este artículo es la instalación de pozos de agua.

Componentes
Entonces, ¿en qué consiste un pozo? Inmediatamente lo estipularemos: estamos discutiendo la construcción de un pozo de profundidad relativamente pequeña (hasta 70-100 metros) con un caudal suficiente para proporcionar agua a los residentes de una o dos o tres casas privadas. Los pozos industriales capaces de entregar decenas de metros cúbicos de agua por hora y tomar agua de los horizontes inferiores son más complicados.
Mover hacia abajo el pozo.
- Sumidero Este es un tubo con paredes ciegas, empotrado en una capa impermeable debajo del filtro.
- En realidad, un filtro que garantiza la purificación del agua que llega a la bomba de la arena y las partículas del suelo.
- Tubería de revestimiento, asegurando la estabilidad de las paredes del pozo. Es gracias a ella que el pozo vertical estrecho no se desmorona en los primeros días de operación.
- Foso o cajón ubicado en la boca del pozo. El propósito de la construcción de este pozo de poca profundidad es doble: protege la tubería a través de la cual se suministra el agua de la congelación y evita que el suelo se desprenda sobre la cubierta.

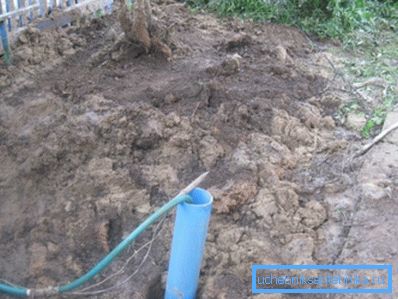

Curiosamente: en las regiones cálidas, los pozos suelen prescindir de este elemento. En particular, en Crimea, con su temperatura positiva del mes más frío del invierno, se puede observar que la carcasa se adhiere directamente del suelo; El agua entra en la casa a través de una entrada no enterrada.

- Una bomba que levanta el agua desde una profundidad.
- Tubería de presión a través de la cual fluye el agua del pozo a la casa.
- Válvula de retención que evita el reflujo de agua cuando la bomba se detiene.
- Control automático de la bomba.
- Hidroacumulador o capacidad acumulativa, lo que permite que la bomba permanezca inactiva.
En este orden, analizamos los pozos del dispositivo para el agua con más detalle.
Parte subterránea del pozo.
Columna de revestimiento
El filtro y el sumidero forman parte de la carcasa y se introducen en el pozo perforado con sus propias manos o con la participación de la tecnología en su conjunto. La columna, por regla general, se ensambla en el lugar a partir de secciones de tubería provistas de cerraduras (generalmente roscadas).
El diámetro de la carcasa suele ser un poco más grande que el diámetro de la bomba; Para las bombas de 4 pulgadas más comunes, se utiliza un tubo de 125 mm.
¿Qué materiales se pueden utilizar y cuáles son sus características clave?

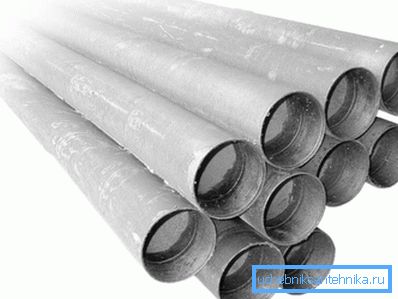

- El material de la carcasa tradicional es de acero negro. A pesar de la susceptibilidad a la corrosión, su vida útil alcanza 50 años o más debido al grosor de la pared sólida: 5-6 milímetros. La tubería de paredes gruesas no teme ningún movimiento del suelo y garantiza que el pozo funcione en cualquier condición; La única desventaja de este material es el alto precio.

- Las tuberías de fibrocemento son mucho más baratas; Mucho más bajo y su fuerza. El material es adecuado solo para suelos estables con una pequeña profundidad del pozo (perforación en la arena).
- El polietileno de baja presión (HDPE) es un material aún más económico. Tiene una vida útil prácticamente ilimitada, con una sola reserva: el plástico blando no puede soportar esfuerzos mecánicos.
Es útil: solo los tubos de revestimiento se utilizan como revestimiento, que se distinguen por su resistencia y espesor de pared.

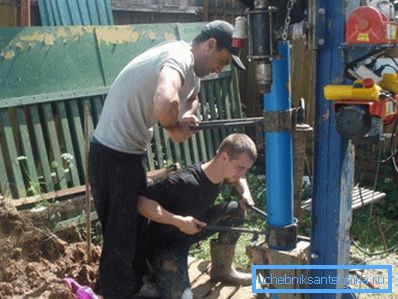

- Cloruro de polivinilo no plastificado (NPVH): un compromiso entre la resistencia del acero y el polietileno de bajo costo. Tubos algo más rígidos hechos de HDPE; Las conexiones roscadas facilitan su combinación en una columna.

¿Cuál es el filtro que elimina la contaminación?
- Las cuerdas de la carcasa de acero generalmente se completan con un filtro trenzado de acero inoxidable.
- El filtro de plástico es una zona de perforación. Los orificios pequeños con un pequeño intervalo se ubican a lo largo de una longitud de 1 a 3 metros de la tubería luego de una sección de un metro de largo del sumidero.
Priyamok, cajón
El pozo es un pozo, abierto ligeramente por debajo del nivel de congelación. Las paredes están hechas de ladrillo rojo (el silicato no tolera el contacto prolongado con el agua). Se forma una esclusa de arcilla alrededor de la carcasa que se eleva en el centro de la fosa de la carcasa, protegiendo el pozo del pozo de la entrada de agua desde la superficie.
Desde arriba, el pozo está cubierto con una losa de concreto o tablas gruesas y está aislado de cualquier manera posible.

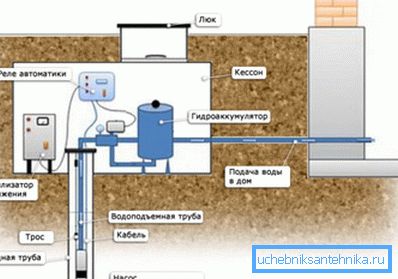

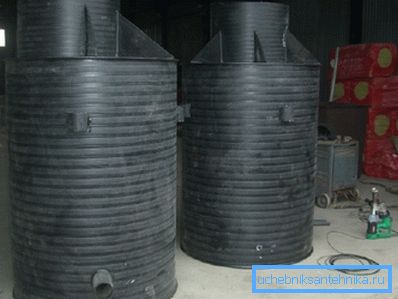

El cajón es una solución llave en mano, una campana de plástico, acero u hormigón, que a menudo se suministra con una trampilla. Los cajones tienen una gran demanda debido a los importantes ahorros de tiempo en la etapa de equipamiento del pozo.

Bomba
¿Cuál podría ser el dispositivo que sube el agua a la superficie?
En las tiendas se pueden encontrar tres tipos de bombas de pozo.
- Superficial está ubicado en el pozo o cajón y levanta el agua, creando un vacío en la tubería descendente. Está claro que, desde una gran profundidad, el agua no se eleva: este tipo de bombas se utilizan exclusivamente para equipar pozos con arena a una profundidad de agua de no más de 10 metros.
- Bomba sumergible de diafragma proporciona la cabeza debido a las oscilaciones cíclicas de un solenoide con un par de membranas. Un conjunto de válvulas de bola proporciona el movimiento del agua en la dirección correcta en ambas fases del ciclo.
Estos dispositivos proporcionan una buena presión para un tamaño compacto y bajo costo; sin embargo, para pozos profundos no se deben utilizar. La instrucción está asociada con un recurso relativamente pequeño (no más de 2 años) entre reparaciones: las membranas en el proceso de trabajo se deforman continuamente, acumulando la llamada fatiga del material y requieren un reemplazo periódico.

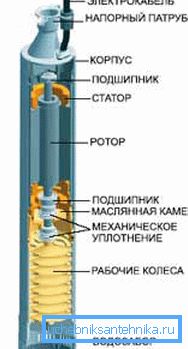

- Finalmente, en el corazón del esquema más popular está la bomba centrífuga. - El impulsor centrífugo habitual miente. La bomba centrífuga se diferencia de su primo cercano, la bomba de vórtice, por la gran distancia entre el impulsor y la carcasa (por lo tanto, los fabricantes evitan la erosión acelerada con partículas abrasivas inevitables) y la presencia de varios pasos para compensar la inevitable caída de presión a medida que aumenta la brecha.
Cada etapa consiste en un impulsor y un difusor separados; al mismo tiempo, los impulsores se montan en el eje común a todos los motores eléctricos. Una etapa aumenta la presión en la salida de la bomba en 5-10 metros.

Equipo de arriba
¿Qué aspecto tiene un dispositivo de pozo para el agua sobre el nivel del suelo?
Tampón
El hidroacumulador o la capacidad acumulativa actúa en este papel.
Cada solución tiene sus propias ventajas y desventajas.
- El acumulador es capaz de crear más presión en el sistema de suministro de agua, se puede colocar en cualquier punto del sistema de suministro de agua. Sin embargo, los acumuladores tienen un volumen relativamente pequeño y son bastante caros.

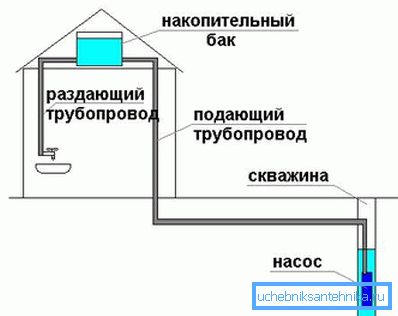

- La capacidad acumulativa, por el contrario, a un costo moderado puede tener una cantidad muy significativa, lo que le permitirá transferir cortes de energía o reparaciones de la bomba sin incomodidad. Sin embargo, tendrá que estar ubicado en la parte superior del edificio.

Referencia: para garantizar una presión aceptable de 1 kgf / cm2 en el sistema de suministro de agua, la capacidad deberá elevarse a una altura de 10 metros, que corresponde aproximadamente a tres pisos.
Automatica
Es un sensor, a cuya orden el relé enciende y apaga la bomba.
El tipo de sensor depende del tipo de capacidad de la memoria intermedia:

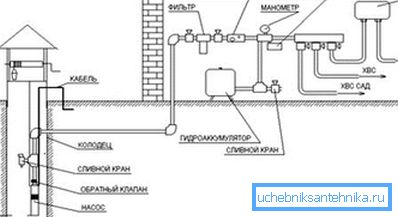

- En el caso de un hidroacumulador, la bomba se enciende cuando la presión en la tubería de agua cae por debajo del valor umbral.

- En capacidad acumulativa se coloca el sensor de nivel de agua accionado por flotador.
Conclusión
Si el lector no ha recibido una respuesta a alguna pregunta, tal vez las encuentre en el video de este artículo. ¡Éxitos!
