Diseño de agua y alcantarillado: requisitos reglamentarios y
¿De acuerdo con qué documentos regulatorios se realiza el diseño de suministro de agua y alcantarillado? ¿Cómo estimar el diámetro requerido de la tubería? ¿Es difícil calcular la pérdida de presión en una tubería con parámetros conocidos? ¿Cuál es la pendiente para colocar tuberías de alcantarillado? En el artículo intentaremos encontrar respuestas a estas y otras preguntas.

Documentos reglamentarios
¿Qué SNiP para el diseño de suministro de agua y redes de alcantarillado está actualmente en vigor?
Los siguientes documentos proporcionan el mayor valor para el diseñador:
- SNiP 2.04.02-84, que regula la construcción del suministro de agua externo.
- SNiP 2.04.03-85, dedicado a la construcción de aguas residuales al aire libre.
- SNiP 2.04.01-85, que contiene los requisitos para el suministro interno de agua y las redes de alcantarillado.
Útil: las instrucciones especializadas para el diseño e instalación de tuberías de agua y aguas residuales de tuberías de plástico están contenidas, además, en los códigos de construcción СН 478-80.
Echemos un vistazo a los requisitos clave de los documentos enumerados.
SNIP 2.04.02-84
El consumo diario promedio de agua por persona establecido en el proyecto de suministro externo de agua debe corresponder a la siguiente tabla:
Tipo de casa | Consumo por persona, l / día. |
Faltan baños | 125 - 160 |
Con bañeras y calderas o columnas. | 160 - 230 |
Con agua caliente de la caldera o CHP. | 230 - 350 |

Consumo de agua para riego de cultivos, mantenimiento de ganado, aves, etc. Adoptado por normas departamentales para la industria relevante.
La presión libre mínima en el acueducto en la entrada a un edificio separado en el pico de la descarga debe corresponder a:
- Para edificio de una sola planta - 10 metros..
- Para edificios de gran altura - 10 metros + 4 metros por piso.
La presión mínima sobre la columna de agua - 10 metros.
Las casas de varios pisos en áreas con edificios bajos o de un piso se suministran con su propio intercambio.

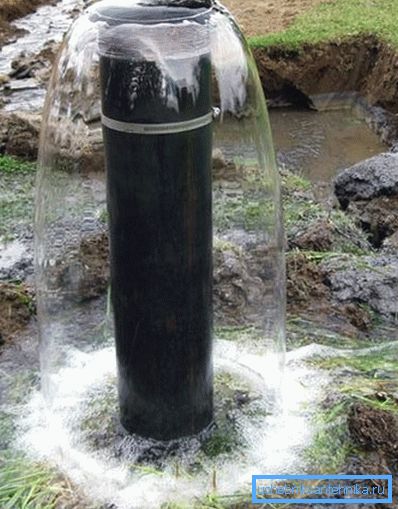

En el papel de las fuentes de agua puede ser:
- Ríos y canales.
- Embalses, estanques, lagos.
- Fuentes subterráneas.

Para las necesidades de producción, se permite el uso de aguas residuales tratadas. El uso de agua subterránea, la composición y la calidad del suministro de agua potable correspondiente para el suministro de agua industrial está prohibido.
El diseño del suministro de agua al aire libre de los asentamientos debe llevarse a cabo teniendo en cuenta la posibilidad de utilizar el sistema de suministro de agua potable para combatir incendios.
SNIP 2.04.03-85
¿Qué debe ser la red de alcantarillado exterior? Excluiremos deliberadamente los requisitos para las plantas de tratamiento de aguas residuales y nos centraremos en las tuberías de gravedad y presión para el transporte de aguas residuales.
Los diámetros más pequeños de tuberías de alcantarillado que se pueden usar en redes externas son:
El objeto | Diámetro mínimo, mm |
Tubo de presion | 150 |
Red intranteral (producción y hogar). | 150 |
Red doméstica de la calle | 200 |
Lluvia y red interior común. | 200 |
Lluvia y red pública de calles. | 250 |
La velocidad estimada más alta del movimiento de residuos se supone que es:
- Para tuberías metálicas de aguas residuales domésticas - 8 m / s.

- Para tuberías metálicas de alcantarillado pluvial - 10 m / s.

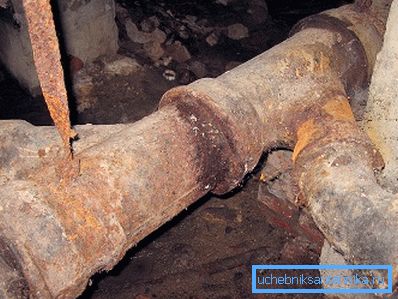

- Para tuberías no metálicas (plástico, concreto, asbesto-cemento, cerámica) para aguas residuales domésticas - 4.
- Para aguas pluviales no metálicas - 7.
SNIP 2.04.01-85

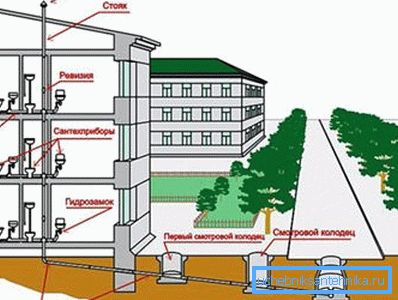

Ahora echemos un vistazo a los requisitos reglamentarios para las redes domésticas de alcantarillado y suministro de agua contenidas en el último de los documentos en consideración.
La calidad y composición del agua potable debe cumplir plenamente con GOST 2874-82.
Nota: el SNiP bajo consideración está actualmente en vigor, pero el GOST, al que se refiere, se canceló en 1999. Los requisitos actuales se establecen en el obligatorio SanPiN 2.1.4.1074-01.

- La temperatura del agua en el sistema de ACS no debe ser inferior a 60 ° C cuando se conecta a un sistema de calefacción abierto y de 50 ° C a uno cerrado. La temperatura máxima permitida es de 75ºC.
Curiosamente: en realidad, este requisito no se cumple la mayor parte del año. En el verano, en ausencia de calefacción (especialmente en casas antiguas sin circuladores en los ascensores), el agua de la carretera, que llega a la batidora, a menudo se enfría a 40 grados o menos. En invierno, el ACS cambia de suministro a tubería de retorno solo cuando el suministro alcanza los 90 grados.
- Para jardines de infancia y guarderías, la temperatura del ACS en los puntos de ingesta de agua no debe ser superior a 37 grados.
- En edificios de más de 4 pisos, las canalizaciones de ACS deben conectarse con puentes de circulación. El precio de no cumplir con este requisito es un gran consumo no objetivo de agua caliente: en ausencia de desmantelamiento del agua, los residentes deben drenar el agua durante mucho tiempo antes de que se caliente. La sección puede constar de 3-7 bandas.
- La presión en el sistema de ACS frente a los mezcladores no debe exceder los 4,5 kgf / cm2.
Presta atencion En la práctica, al suministrar agua caliente desde una línea de suministro de una ruta durante la temporada de calefacción, este requisito es imposible en principio: la presión de suministro se mantiene entre 5 y 6,5 kgf / cm2.
- En las duchas con tres o más rejillas, el suministro de agua caliente a los mezcladores debe organizarse en al menos dos lados, haciendo que el suministro de agua caliente se desactive. De lo contrario, un cambio repentino en la presión del agua puede causar quemaduras. La excepción es el sistema de suministro de agua del colector.
- El cálculo hidráulico de los sistemas de agua fría se debe realizar de acuerdo con el flujo de agua máximo correspondiente al consumo durante las horas pico.
Los siguientes materiales se pueden utilizar para las redes internas de suministro de agua fría y agua caliente:
- Polietileno.

- Polipropileno.
- Cloruro de polivinilo
- Polibuteno.
- Fibra de vidrio.
- Metal-plástico (tubos multicapa de aluminio y polietileno reticulado).
- Cobre
- Bronce
- Latón.
- Acero con recubrimientos protectores anticorrosión por dentro y por fuera.
Las tuberías deben soportar una presión mayor que la del trabajador 1.5 veces, pero no menos de 6.8 kgf / cm2 a temperaturas de funcionamiento para agua fría y agua caliente a 20 y 75 grados, respectivamente.

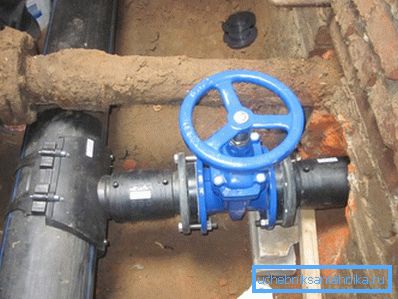

El diseño del suministro de agua debe prever la presencia de válvulas de cierre en los siguientes puntos:

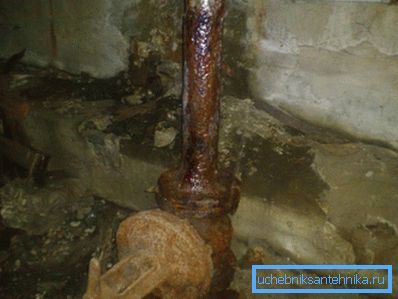

- En las entradas.

- En secciones de la red en anillo (por su desconexión independiente durante la reparación).
- En los puestos de fuego con el número de bocas de incendio al menos cinco.
- Sobre los elevadores de abastecimiento de agua doméstica en viviendas de más de tres pisos.
- En cualquier rama con cinco o más puntos de ingesta de agua.
- En las sucursales de los principales sistemas de abastecimiento de agua.
- En los grifos del apartamento, la habitación del hotel, en el revestimiento de los grifos de descarga, inodoros, calentadores de agua, lavabos de grupos y duchas.
- Antes de regar los grifos.
El capitán Evidencia sugiere: en este último caso, la válvula se coloca dentro del edificio, en una habitación con calefacción.
Recomendaciones practicas
Vayamos a un plano más práctico. ¿Cómo es el diseño de redes de agua en la construcción de casas particulares con sus propias manos?

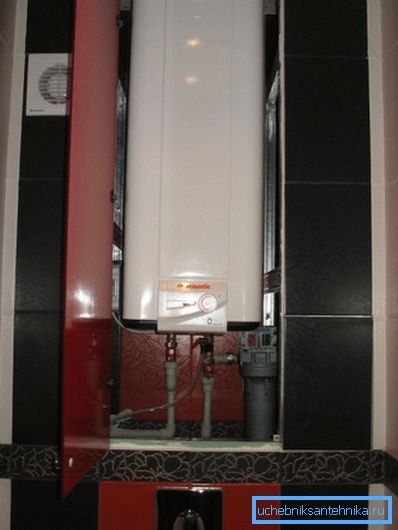

El esquema de comunicaciones más típico de una casa privada implica una entrada única: para agua fría. El ACS está provisto de una caldera o columna de agua caliente; Para la eliminación de aguas residuales, se utilizan instalaciones de tratamiento autónomas.

Calcule cuándo se requiere la construcción:
- Pico consumo de agua.
- El diámetro correspondiente de la tubería.
- La caída de presión en esta tubería. Al final del accesorio de plomería, la cabeza no debe caer por debajo de tres, o mejor, cinco metros.
- Dimensiones de fosa séptica y filtro de sumidero.
Flujo de agua
Es más fácil de tomar de la tabla de abajo.
Tipo de dispositivo | Consumo de agua (HWS y HVS), l / s |
Grua para regar | 0.3 |
WC con grifo | 1.4 |
Inodoro | 0.10 |
Cubículo de ducha | 0.12 |
Baño | 0.25 |
Lavado | 0.12 |
Lavabo | 0.12 |
Con el supuesto uso simultáneo de múltiples dispositivos (por ejemplo, cabina de ducha y fregadero de la cocina) se suman los costos.

Diámetro
En la versión más simple, también se selecciona de acuerdo con la tabla para el flujo máximo estimado.
Consumo máximo de agua, l / s | Control de oleoducto |
0.12 | 10 |
0.36 | 15 |
0.72 | 20 |
1.44 | 25 |
2.4 | 32 |
3.6 | 40 |
6 | 50 |
Por ejemplo, en el caso anterior, mientras se usa una cabina de ducha y un fregadero de cocina con una batidora, el caudal máximo será de 0.12 + 0.12 = 0.24 litros por segundo, que corresponde a una tubería de tamaño DN15.

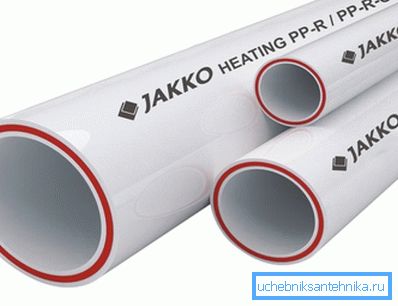

Tenga en cuenta que los tubos de plástico están marcados con un diámetro exterior, que suele ser un paso más grande que el interno. Por lo tanto, un tubo de polipropileno con un tamaño de 50 mm tiene un diámetro interno de aproximadamente 40 mm.

Presión en la cabeza
La caída de presión en la tubería se calcula mediante la fórmula H = iL (1 + K).
¿Qué significan los nombres de las variables en ella?
- H: la diferencia entre las cabezas al principio y al final de la tubería.
- I - Pendiente hidráulica de la sección de tubería.
- L es su longitud en metros.
- K - coeficiente determinado por el tipo de suministro de agua. Para el agua potable doméstica se toma igual a 0.3.
¿Dónde obtener el valor de la pendiente hidráulica? De las llamadas tablas de Shevelev que contienen valores de 1000i (pendiente hidráulica para una longitud de tubería de 1000 metros) para diversos materiales de tubería, sus tamaños y caudales. Son fáciles de encontrar en cualquier biblioteca técnica o en línea.

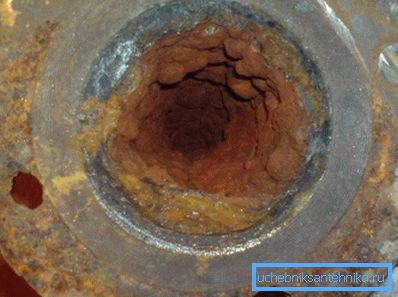

Referencia: la resistencia hidráulica de la tubería depende de la rugosidad de sus paredes, que es diferente para diferentes materiales. En el caso del acero, también cambia con la antigüedad de la tubería debido a su crecimiento excesivo con depósitos de cal y óxido. Además, la resistencia es directamente proporcional al caudal y de nuevo al diámetro de la tubería.

Con diámetro todo está claro; ¿Y cuál debería ser el caudal? El valor máximo permitido para el suministro de agua potable es de 1.5 m / s; a velocidades más altas se produce ruido hidráulico.
Calculemos la caída de presión en la nueva tubería de acero DU15 con una longitud de 43 metros con un caudal de 1,2 m / s.
- El valor 1000i para los parámetros especificados de acuerdo con la tabla relevante es 360.5. Por cierto, según la misma tabla, corresponde a un caudal de 0,2 l / s a través de una tubería. Entonces, en términos de funcionamiento del medidor, i = 360.5 / 1000 = 0.3605.

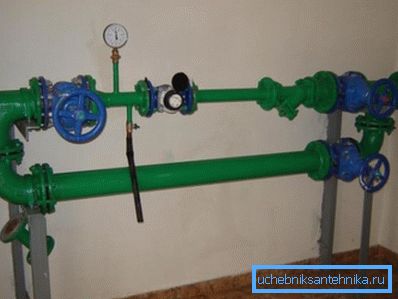

- La fórmula en su totalidad toma la forma H = 0.3605 * 43 * (1 + 0.3) = 20.15195. La presión en el dispositivo final será satisfactoria si en la entrada es de al menos 26,5 metros, lo que corresponde a una presión de 2,65 kgf / cm2.
Útil: un diseño típico de un pozo de agua debe proporcionar una válvula de retención en la salida de la red principal. Su presencia permite no solo drenar el suministro de agua, sino también medir la presión en la ruta. Si la estimación de materiales para la conexión propuesta no incluye la válvula DN15, es mejor aclarar este punto antes de que comience el trabajo.

Aguas residuales
Debe colocarse por debajo del nivel de congelación del suelo con una pendiente constante, que está determinada por el diámetro de la tubería.
Diámetro | Pendiente, cm / m |
50 | 3.5 |
110 | 2 |
150 | 1 |
200 | 0.8 |

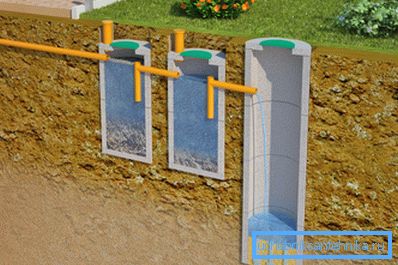

El volumen del tanque séptico primario debe ser igual a al menos un volumen de agua residual de tres días, que se calcula de acuerdo con las lecturas del medidor de agua o se basa en las tasas de consumo de agua anteriores para diferentes tipos de casas. En un sumidero de múltiples cámaras, el volumen de la primera cámara se toma igual al 50% del volumen total.

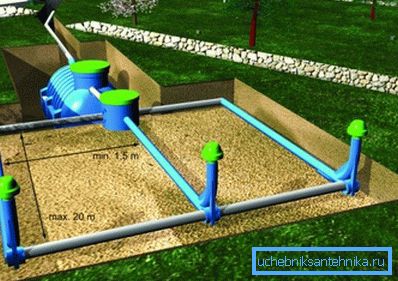

Las dimensiones del pozo del filtro o los campos de filtración se calculan en función de la capacidad de absorción del suelo, que se toma como:
- 90 litros por metro cuadrado de superficie mojada por día para arena.
- 50 - para marga arenosa.
- 25 - para margas.
- 10 - para la arcilla.

Conclusión
Esperamos que los requisitos anteriores y nuestras recomendaciones ayuden al lector a crear el proyecto de alcantarillado y suministro de agua para su hogar. Se pueden encontrar materiales adicionales en el video de este artículo. ¡Éxitos!
