Diferentes desagües de ducha y su instalación.
Es muy natural que el piso sin una bandeja en la ducha o en una habitación sea muy conveniente, ya que hay mucho más espacio, pero en tales casos se necesita un desagüe y, naturalmente, esto puede plantear la cuestión de qué escalera de ducha es mejor y cómo instálalo
La cuestión es que existen muchos dispositivos de este tipo, tienen una configuración diferente, por lo tanto, debido a esto, el método de instalación puede incluso diferir, aunque su principio sigue siendo el mismo. Intentemos juntos para comprender todos estos problemas y también, para una comprensión completa del tema, veremos un video en este artículo.

Pasarela de ducha
Que son

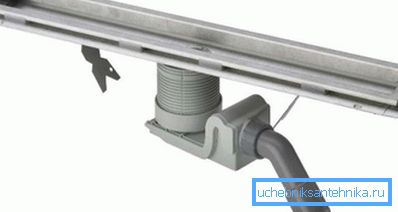

- Quizás la válvula utilizada con mayor frecuencia para tales dispositivos es el agua, que se acumula en la rodilla de la parte inferior del dispositivo (la rodilla se obtiene por debajo del nivel del drenaje, por lo tanto, hay agua residual acumulada constantemente). Desde un punto de vista técnico, esta es una solución ideal: el propio líquido sirve como un tapón para la entrada de corrientes de aire (olores) desde el sistema de alcantarillado a la habitación a través del dispositivo de drenaje.
Pero hay una desventaja muy seria: si tal rodilla no se enjuaga sistemáticamente con agua dulce, entonces comienza a estancarse allí, por lo tanto, causará malos olores: el efecto boomerang funciona.
- Además de los olores, el agua estancada contribuye a la proliferación de bacterias, y este es un problema más grave, por lo que las instrucciones indican que dichas instalaciones deben tratarse periódicamente con desinfectantes. La principal ventaja de un dispositivo de este tipo puede llamarse su costo más bajo, aunque ante la presencia de problemas graves, la calidad como el bajo precio difícilmente puede considerarse una ventaja.

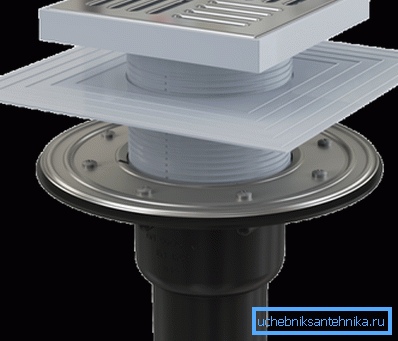

- En esos casos, cuando se usa un drenaje de piso seco en el piso, entonces, como probablemente pueda adivinar, el agua no se estanca en ninguna rodilla, sino que va directamente a través de la tubería de aguas residuales hacia su destino.. En este caso, el obturador es una bola liviana en la entrada debajo de la rejilla, que flota cuando el agua llega allí: el pasaje se libera y el líquido se drena por completo, después de lo cual la bola regresa a su lugar.
- Gracias a este dispositivo, se resuelven dos problemas a la vez: primero, el olor no llega a la habitación por el sistema de alcantarillado y, en segundo lugar, la humedad no se acumula allí: el líquido que permanece debajo de la rejilla se evapora tan rápido como lo hace la baldosa cerámica del piso.

- Como usted entiende, una cierta pendiente es necesaria para las tuberías de alcantarillado, y el punto de descarga siempre estará en el punto más alto y para resistir tal posición es necesario tener un cierto espacio debajo del piso. Pero a veces este espacio no es suficiente, es decir, no hay posibilidad de bajar la tubería en el drenaje a la profundidad deseada, ya que no tendrá la pendiente deseada o desaparecerá por completo.

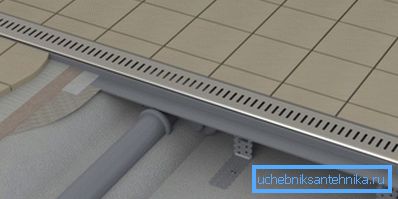

- En tales casos, se utilizan accesorios en ángulo, como en la foto de arriba, pero no necesariamente habrá una cuadrícula redonda o cuadrada; esto también puede ser una pasarela de ducha que atraviesa toda la habitación.
Nota Como puede ver, el dispositivo real no se complace con las variedades según el principio de la ciruela (solo hay dos), una seca y con una compuerta de agua. Además, difieren en el principio de instalación - inferior y lateral. Pero según la configuración y el tamaño de la cuadrícula se puede dividir en muchas categorías, pero ya depende de su gusto.
Tubería de alcantarillado

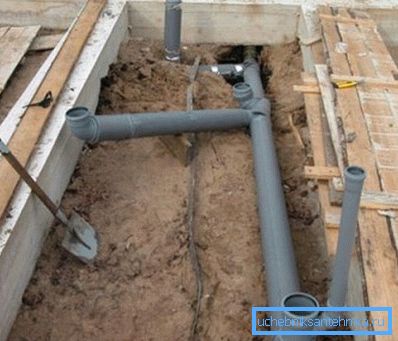

Lo primero que debe preocuparle cuando planea instalar una escalera de ducha con sus propias manos es colocar una tubería de alcantarillado y conectarla al sistema general, o drenarla a un tanque séptico (según la distribución del edificio). Por supuesto, es mejor cuando este problema está pensado incluso durante el diseño y se incorpora durante la construcción de un edificio, pero desafortunadamente, este no es siempre el caso, sin embargo, no puede alejarse de las leyes de la física, y tendrá que seguir ciertas reglas y regulaciones.
Nombre del dispositivo | Sesgo cm / cm lineal | Diámetro óptimo del tubo en mm. |
Baño | 1/30 | 50 |
Ducha | 1/48 | 50 |
Inodoro | 1/20 | 100 |
Concha | 1/12 | 50 |
Bidet | 1/20 | 32-50 |
Lavado | 1/30 | 32-50 |
Lavabo, bañera y ducha con desagüe combinado. | 1/48 | 50 |
Elevador central | - | 100 |
Descarga del tubo ascendente | - | 50-75 |
Tabla de pendiente y diámetro óptimo de tuberías para aguas residuales.

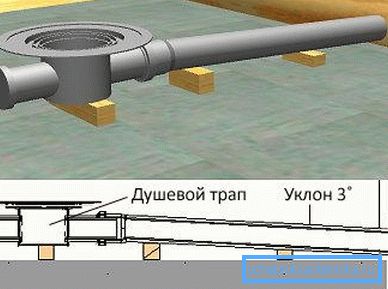

Preste atención a la tabla de arriba, y verá que en este caso necesitará un tubo de 50 mm de diámetro (generalmente de plástico), que idealmente debería correr a una pendiente de 1,8 a 2,0 cm por metro lineal.
Por supuesto, es muy difícil soportar tal precisión, especialmente cuando tiene que hacer una junta para una larga distancia, por lo tanto, puede tomar como estándar un valor promedio entre 1 cm y 2,5 cm por metro lineal.

Nota Al calcular la pendiente de la tubería debajo del piso, no olvide que la escalera para la ducha también toma un cierto lugar en la profundidad al bucear, por lo tanto, sería muy bueno si ya la tuviera en su lugar para poder calcular con precisión su inmersión. .
En este caso, necesita confiar en dos indicadores, este es el nivel de la regla y el grosor de la baldosa cerámica junto con el pegamento. Si la altura de la regla es fácil de determinar, es posible que las baldosas aún no estén disponibles, por lo tanto, puede comenzar desde la figura de 15 mm.
Montando la escalera en la ducha.

Por lo tanto, ahora podemos comenzar virtualmente la instalación de la escalera de ducha con nuestras propias manos e imaginar que ya hemos elegido el modelo que nos interesa y dejar que sea un dispositivo con un drenaje inferior (no es una configuración superior (tipo de rejilla)), de 136 mm de altura Desde la parte superior de la rejilla hasta el final de la boquilla. Recuerda este tamaño (136 mm) - volveremos a él.
Teniendo tales parámetros, necesitamos la suerte de que resulte 2-3 mm por debajo del plano superior de la baldosa cerámica, es decir, para colocar una pequeña depresión en el lugar del drenaje.
Pero eso no es todo: el suelo del cuarto de baño también está hecho en forma de cuenco, es decir, debe tener una pequeña pendiente hacia el orificio de drenaje y las tejas o usted mismo debe encargarse de esto. Pero solo nos interesa el lugar donde instalaremos una escalera para la ducha en el piso con nuestras propias manos y este debe ser el punto más bajo en el área de esta habitación.
Por lo tanto, debe contar desde la parte superior de la corbata en este lugar, más otros 13 mm. También recuerde este número o haga una marca virtual en la pared virtual más cercana.

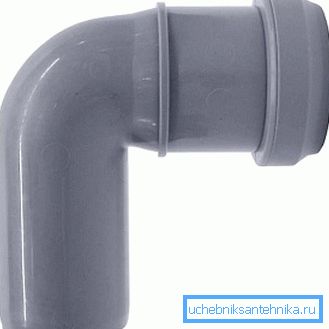

Lo más probable es que cuando utilice la escalera de conexión inferior, use una esquina de plástico de 90 ° para ir a la tubería de alcantarillado, que se ve en la foto superior, por lo tanto, tendrá que agregar la altura de esta rodilla.
Mire su imagen: en el zócalo, casi en la curva, hay una tira, se puede considerar como una etiqueta, en este lugar la salida del desagüe descansará en el extremo del zócalo. Desde esta marca hasta el comienzo, la pared de la boquilla de conjugado es de aproximadamente 20 mm y la boquilla tiene 50 mm, lo que significa que tendremos 70 mm desde el extremo del drenaje hasta el fondo de la tubería de alcantarillado (aunque puede empujar desde 20 mm hasta la pared superior de la tubería) .

Ahora pensemos en la marca virtual en la pared virtual, que debe indicar el plano superior de la rejilla. Desde este punto hasta la parte superior de la tubería de alcantarillado, deberíamos tener 136 + 20 = 156 mm. Y si, sobre la base de estos cálculos, obtiene una pendiente de alcantarillado de 1,8 a 2,0 cm por metro lineal, entonces considere que ha hecho la tarea casi a la perfección.
Sucede que las tuberías están ocultas muy profundamente, ya que tienen en cuenta el nivel de congelación del suelo (si las aguas residuales salen de la cimentación fuera de la casa), esos cálculos son mucho más fáciles, incluso tiene que agregar inserciones.
Pero si tiene esa oportunidad, entonces sería mejor que use más de una rodilla por 90?, ¿Pero dos curvas por 45? - por lo que toma un giro brusco, lo que reduce significativamente la permeabilidad de la tubería.

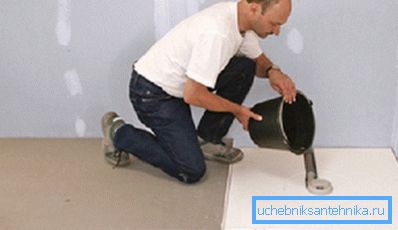

Recomendación Después de la instalación, mientras aún no ha comenzado a colocar la baldosa, asegúrese de verificar lo que hizo: vierta unos baldes de agua en el orificio de drenaje para asegurarse de que el sistema funciona bien.
Conclusión
En general, instalar una escalera de ducha con sus propias manos es muy fácil, es un poco como el montaje de un diseñador de niños, solo se necesita fuerza física al atracar tuberías. Aquí lo principal es soportar la pendiente y el nivel del plano superior de la rejilla para que nunca quede agua en el suelo.
