Dibujos de la casa para el pozo - un ejemplo de su

En una esfera tan abigarrada como la construcción, hay muchas tareas para los gustos más variados. Si quieres sentirte como un organizador excepcional, invita a una brigada a construir una casa e intenta administrarla.

Quieres crear un diseñador increíble, y aquí también hay un gran campo de actividad. Si quieres sentirte como un gato de todos los comercios, intenta construir una casa sobre el pozo en la casa de campo.

Facilidad de implementación

Esto es muy necesario para el pozo en sí, pero te traerá un verdadero placer como maestro. Pero para empezar, como siempre, habrá que dibujar..

Enseguida diremos que un pozo que funciona bien es un "organismo" bastante delgado, y una intervención inepta puede alterarlo significativamente. Como resultado, en el mejor de los casos, el agua turbia, que se bombea, no se bombea.

Por lo tanto, la casa de dibujo debe tener en cuenta los siguientes puntos de la construcción del pozo:

• Lo más importante es la ubicación del castillo de arcilla, sus siguientes parámetros:

• profundidad en el pozo;
• longitud desde el pozo;
• ángulo de inclinación;
• espesor

• Además, el tamaño del propio edificio.

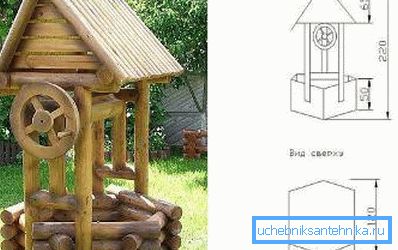

Buen consejo No vale la pena, mientras se intenta crear un dibujo de una casa de un pozo para incluir "monstruos de papel". Le recomendamos que esté en el espíritu del diseño en sí mismo: una idea simple, un diseño simple y un dibujo comprensible y simple deben corresponder. A menudo, en este caso no habrá necesidad de detallar, solo una vista isométrica y dos vistas desde el lado y desde arriba con las dimensiones (como en el dibujo "A").

Precauciones

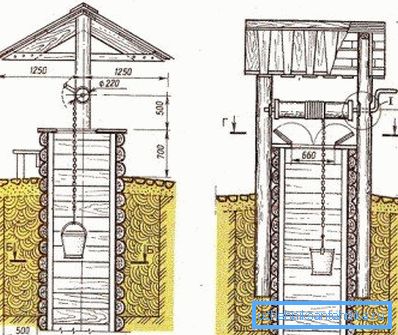

Observa la variante del dibujo "B".

Preste mucha atención al siguiente punto:

• lo más importante:
• los pilares del techo están rodeados en el suelo por una capa de arcilla protectora; (Ver también el artículo Escotilla de plástico para el pozo: características de instalación).
• el pozo tiene un castillo de arcilla;
• toda la estructura del techo se apoya en dos pilares redondos, impulsados ​​en el suelo por un metro y medio;

• para evitar la violación de la cerradura de protección del pozo, toda la construcción con la perspectiva de la casa debe diseñarse y erigirse simultáneamente;
• Si comienza a construir un techo desde cero, cuando el castillo ya está en su lugar, la protección se romperá inevitablemente, esto no se puede olvidar.

Dos variantes de dibujos.

Presentamos dos versiones de la casa sobre el pozo, el tipo de cresta más común.

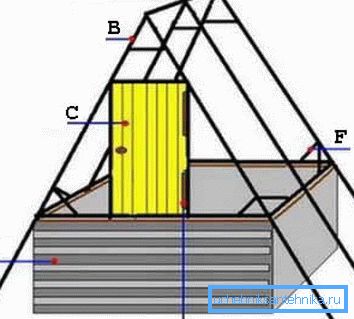

Primera opcion

Esta opción se está construyendo en el parapeto previamente preparado:

• A - dos tableros conectados entre sí, que forman una arista de techo;
• B - vigas de la parte inclinada;
• C - la puerta;

• D - el revestimiento de parapeto del pozo, aquí puede usar cualquier material de su elección, si es que primero fue impermeable, como una de las opciones: pizarra;
• E - bisagras de puerta;
• F - costillas de refuerzo de fijación, que también se llaman "amarre".

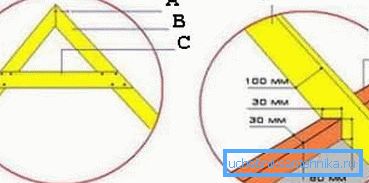

Cuando se crean dichas estructuras, en primer lugar es necesario prestar atención a las juntas y la velocidad de obturación exacta de todos los tamaños, que se indican en los dibujos:

• A - conexión de viga en la parte superior del tipo de "ranura de espina";
• B - pie de armadura;

• C - perno, rigidizador de uso común;
• D - pie de armadura;
• E - ajuste superior.

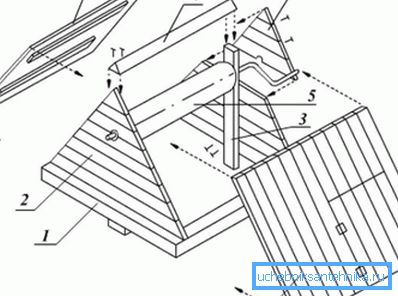

Segunda opcion

Esta opción está tan bien desarrollada que el dibujo en sí puede servir como un algoritmo de ensamblaje:

• 1 - el marco inferior de la estructura, que está montado en el parapeto de cierre del pozo;

Buen consejo En la fabricación de flancos y taludes, le recomendamos que utilice una junta del tipo de “ranura de espina”. Este tipo ayudará a crear una conexión verdaderamente estrecha que evita la penetración de humedad. Además, no será superfluo proporcionar un aislamiento adicional de las pendientes desde el interior con fieltro para techos o cualquier material disponible que proporcione una buena protección y también sea resistente a las bajas temperaturas.

• 2 - el lado de la casa, que se recoge mejor por separado y luego se coloca en su lugar; tenga en cuenta que se realiza un orificio en la pared lateral para instalar el eje del pozo;
• 3 - una costilla de refuerzo adicional, el pozo del pozo en ambos lados no entra directamente en la pared lateral, sino a través de esta barra;
• 4 - esquina protectora triangular en la parte superior;

• 5 - pozo del pozo;
• 6 - pared lateral del mango;
• 7 - la pendiente del techo, que también se ensambla por separado, y luego se instala;
• 8 - una rampa con una puerta con bisagras en ella.

Llamamos la atención sobre la implementación de este proyecto que requerirá 24-28 tornillos (sin contar los bucles de montaje).

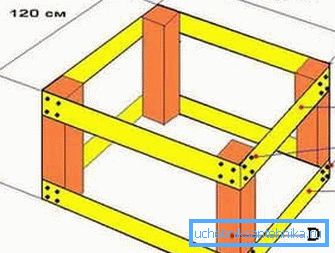

Muy a menudo uno de los componentes principales del techo del pozo es un marco de madera sin complicaciones, que ya puede llevar la pendiente en la parte superior, los lados y la puerta.

El marco consta de solo 12 piezas de madera:

• A - tubería superior, estas cuatro piezas;

• B - fijación a las rejillas; se requieren 8 tornillos para cada fleje (en total, por lo tanto, 64);
• C - tubería inferior, también hay cuatro;
• D - soportes del marco.

Buen consejo Cualquier dibujo hecho profesionalmente, especialmente con el uso de piezas de madera debe indicar necesariamente el uso de las herramientas que está diseñado. Si este no es el caso, lo más probable es que tenga que preocuparse por una hoja de sierra, una cepilladora eléctrica, una sierra para metales, una sierra de calar (esto ya es para un buen trabajo), un martillo, un destornillador Phillips y pinzas. Y herramientas como el nivel, el lápiz y la cinta métrica deben estar siempre a mano y así.

Conclusiones

A pesar de la simplicidad de los diseños propuestos, es muy importante abordar sus dibujos con la máxima precisión. Esto es especialmente cierto cuando la estructura comienza a afectar la estructura del pozo en sí. (Ver también el artículo Pozos de madera decorativos: cómo hacerte tú mismo.)

El precio de los errores puede ser muy inesperado y desagradable: una violación de las capas del suelo, la divergencia de los anillos de formación del pozo y, como resultado, una caída en la calidad del agua. Asegúrese de revisar el video adicional en este artículo. Le ayudará más precisamente a colocar acentos en el trabajo propuesto.
