Dibujo de un pozo de agua - diferentes opciones para

Pozos de agua, por extraño que parezca, pero esta es toda una familia de estructuras hidráulicas, que realizan tareas completamente diferentes. Por lo tanto, un considerable arsenal de equipos, desde bombas y filtros sumergibles hasta sistemas de amortiguación por sobrepresión.

Agreguemos a esto que todo tipo de tecnologías innovadoras basadas en materiales poliméricos muy duraderos también contribuyen a la creciente gama de objetos en consideración. En otras palabras, el que va a tratar con los pozos de agua, primero debe decidir sobre su propósito específico, y luego asegurarse de crear un dibujo de uso futuro.

Y otra vez tienes que lidiar con los términos.

Las dos áreas de aplicación más importantes de tales instalaciones son:

• en el sistema de alcantarillado y suministro de agua en entornos urbanos;
• y, en el sistema de suministro de agua de una casa de campo, cuando el pozo sirve como fuente de agua y se incluye como enlace inicial en el sistema general.

Plastico

En cualquier caso, la instalación del pozo requiere una excavación considerable y el plástico sale al rescate, lo que a menudo sucede en la construcción recientemente..

El uso del plástico es:

• el uso de un material que es muy resistente a cualquier impacto, desde mecánico hasta químico;

• la oportunidad de lidiar con una gama cada vez mayor de partes que pueden satisfacer cualquier deseo y proporcionar cualquier situación de uso;
• La capacidad de crear sistemas de tuberías complejos, literalmente, en unas pocas horas sin ningún tipo de soldadura y dispositivos auxiliares, cuando el trabajo en el suelo finaliza, lo que se demuestra claramente en la foto "A":

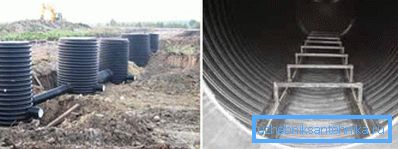

• A - aquí hasta que todos los elementos estén desmontados;
• B - y este es un pozo completamente ensamblado.

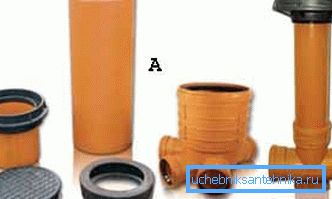

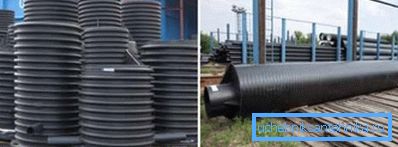

Presentamos todos los elementos de dichos conjuntos de plástico, solo prestamos atención al hecho de que la escala y la gama de piezas pueden ser mucho más grandes:

• A - cubierta;
• B - tubo telescópico - esto es directamente de las increíbles oportunidades que ofrecen las nuevas tecnologías; En esencia, el telescopio elimina completamente la cuestión de cuidar el ajuste febril de la altura del pozo a la profundidad del acuífero o la línea de tuberías atracada;

• C - manguito telescópico;
• D - la tubería principal de cloruro de polivinilo (PVC);
• E - Formación de fondo del pozo, que depende significativamente de su finalidad.

Buen consejo No es casual que las tecnologías de PVC se consideren revolucionarias en el campo de la instalación de sistemas de plomería. Pero su simplicidad y muchas ofertas en el mercado a veces pueden jugar una broma desagradable. Le recomendamos que trabaje en esta área solo con organizaciones acreditadas que tengan buena experiencia en la construcción de comunicaciones utilizando PVC. Además, asegúrese de explorar todas las ofertas disponibles en términos de su costo: el precio de los mismos componentes puede variar entre 1,5 y 2 veces.

Pero más cerca de los diagramas y dibujos.

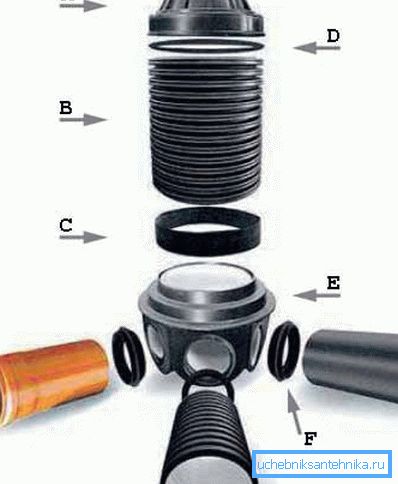

Continuando con el tema del PVC, ofrecemos como primer esquema la construcción de precisamente este material, que demuestra claramente todas las características nuevas.

PVC bien

El esquema de tal pozo es muy móvil en su desarrollo y reequipamiento, dependiendo de las condiciones cambiantes de uso:

• A es el cuello;
• B - tubo con un diámetro de 1-1.2 m para un pozo de pozo;
• C - manguito de sellado; al usar dichos medios de sellado, el plástico otorgará “100 puntos por delante” a cualquier otro material, y finalmente romperá este desafortunado dicho: plomería, la ciencia de las uniones y conectores, siempre ha sido un verdadero dolor de cabeza para los instaladores;

• D - un anillo de sellado;
• Bandeja electrónica;
• F - manguito de sellado.

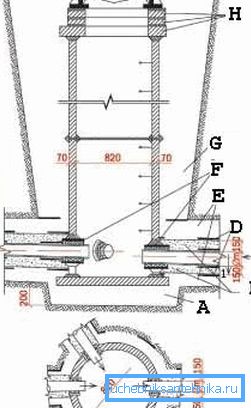

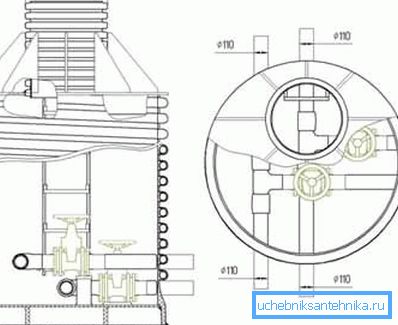

Por lo tanto, sobre la base de este ensamblaje, puede crear el siguiente dibujo de un pozo de compuerta de aguas residuales:

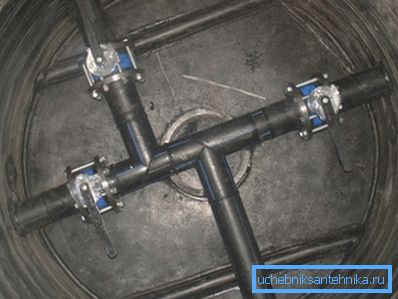

Note aquí:

• refuerzos adicionales se utilizan para fortalecer la posición de la punta;
• el sistema tiene una escalera interna, que elimina la cuestión del mantenimiento del arco superior de la parte inferior ancha;
• Se utilizan dos sistemas de tuberías: el principal y el auxiliar para combatir la presión excesiva.

Primer dibujo completo

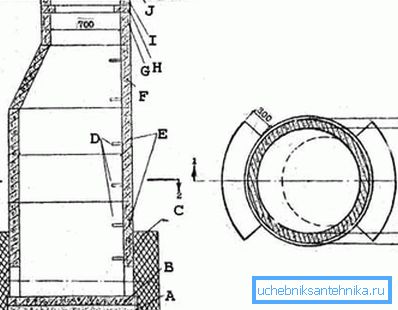

Como primera opción, ofrecemos lo siguiente, con una tapa oculta:

• A - base de hormigón;
• B - placa base - una organización de este tipo es buena si el pozo se usa para aguas residuales, la ingesta de agua requiere una actitud más seria y el uso de al menos miga de cuarzo;
• C - castillo de arcilla - si el pozo está en el campo y fuera de la tierra, el castillo deberá hacerse desde arriba;
• D - soportes de escalera;

• E - hormigón armado o anillos de plástico, formando las estructuras del esqueleto;
• F - anillo cónico;
• Anillo G de menor diámetro;
• H - anillo de soporte - y hormigón armado y plástico le permiten elegir una variedad de diámetros para crear tales estructuras;
• I - la mampostería se puede utilizar para ajustar la altura con mayor precisión;
• J - área ciega de hormigón;
• K - hatch: la solución perfecta si desea ocultar el pozo en el sitio.

Segunda opcion

Esta opción se caracteriza por un método completo y poco común para formar el fondo del pozo:

• A - preparación de arena;
• B - capas de grava;
• C - tubería de drenaje perforada;
• D - geotextiles, como medio de protección contra la humedad;
• E - relleno de arena de tuberías;
• F - ramificaciones de tuberías;
• G - relleno de arena a lo largo del núcleo del pozo;

• H - anillos adicionales;
• I - punta;
• J - escotilla de hierro fundido.

Tercera opcion

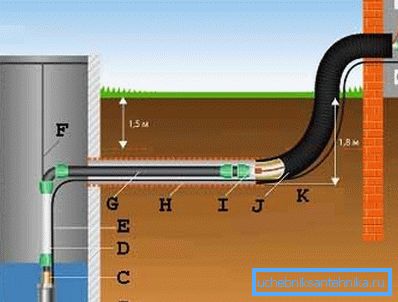

La tercera opción ya se aplica a los pozos que están integrados en el sistema de suministro de agua de la casa:

• A - bien;
• B - bomba sumergible;

Buen consejo Recomendamos el uso de bombas centrífugas como bombas sumergibles. Son mucho más efectivos cuando se trabaja en comparación con los vibratorios y, lo que es importante para las estructuras en consideración, son más cuidadosos con el diseño circundante del pozo.

• C - válvula de retención;
• D - manguera flexible;
• E - cable eléctrico con sistema anticongelante y protección contra la humedad;
• F - cable; el esquema propuesto hace necesario usar este elemento de seguridad, aunque puede haber varias opciones para resolver este problema;
• G - tubería, debe colocarse por debajo del nivel de congelación del suelo;
• H - elektrokor - sistema de protección eléctrica contra la congelación (para más detalles, consulte el esquema a continuación);
• I - acoplamiento flexible;
• J - carcasa protectora, se recomienda isoproflex;
• K - profundidad de la zanja en el esquema de 1,8 m;

• L - unidad de control y monitorización automática;
• M - red a 220/50.

Varios circuitos auxiliares.

Cuando se trata de sistemas como pozos de agua, es imposible evitar especificar algunos nodos muy importantes:

• En primer lugar, el sistema eléctrico de calefacción de tuberías es muy útil, y consta de los siguientes elementos:

• A - funda protectora;
• B - cable de instalación;

• C - aislamiento térmico;
• D - sección de calentamiento;
• E - la propia tubería calentada.

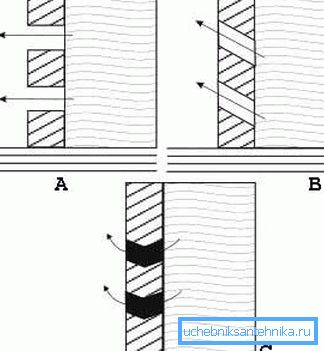

• En segundo lugar, para proteger contra la acumulación de humedad a lo largo de las paredes laterales del pozo, es útil organizar insertos de elementos de filtro de cemento que forman tres tipos:

• A - líneas rectas (las flechas indican la dirección de la penetración de humedad dentro del pozo);

• B - oblicuo, tenga en cuenta el aumento en la dirección de la cavidad interna del pozo, que es fundamentalmente importante;
• C - cónico.

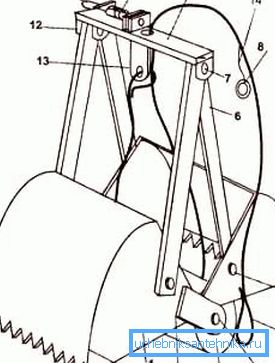

• En tercer lugar, se pueden utilizar varios métodos y medios para limpiar la cavidad interna del pozo. Al final, siempre hay un rascador, cal y una escalera, pero para trabajos a gran escala, un cubo creado de acuerdo con el siguiente esquema es muy útil;

• 1 - un par de cubos;
• 2 - rodillo para enrollar el cable;
• 3 - dedo de rodillo;
• 4 - cable;
• 5 y 7 - pernos M8, como 6 en el dibujo;
• 6 - Empuje, en el diseño de sus 4 piezas;

• 8 - anillo para fijar la posición del cubo;
• 9 - transversal;
• 10 - resorte de compresión;
• 11 - bloqueo de varilla;
• 12 - ojo;
• 13 - poluproshin;
• 14 - cable delgado.

• En cuarto lugar, el llamado abisinio puede ser una versión más simple del pozo, que se asemeja más bien a un pozo y, debido a su "falta de pretensión", a menudo se construye en el sótano de una casa. Los dibujos del pozo abisinio son muy simples:

• A - válvula de retención, sin la cual no se puede hacer un solo pozo;

• B - colador soldado a la tubería;
• C: cono de giro: esto no es capaz de resolver el problema con el agua a grandes profundidades de los acuíferos, pero con agua superficial (hasta 4 metros) puede hacer frente a la perfección).

Conclusiones

Las instrucciones para crear un pozo de agua y el tipo de su dibujo dependen en gran medida del propósito de esta estructura. Por supuesto, de diferentes maneras puedes encontrar muchas características comunes. Pero hay diferencias significativas, principalmente en la organización del fondo.

Para no confundirse con las posibles soluciones, asegúrese de ver el video adicional en este artículo, que lo ayudará a sistematizar todo el conocimiento.
