Dibujo de la grúa: los tipos y características de diseño de

24-08-2018
Suministro de agua

En este artículo, veremos el dibujo de una grúa hidráulica y también contaremos lo que constituye las válvulas de cierre ubicuas utilizadas en la construcción de varias tuberías.

Además, determinaremos cómo se realiza la designación de la grúa en el dibujo para que los plomeros que se dedican a equipar un objeto de construcción con equipos sanitarios entiendan estos símbolos.

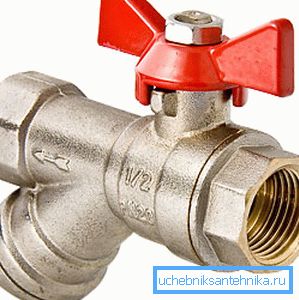

Válvula de bola con filtro integrado.

Pero primero, hablemos de los principales tipos de grúas utilizadas y sus características estructurales.

Principales variedades

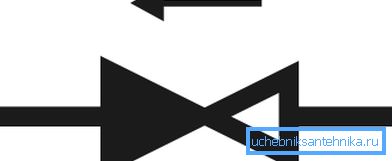

La designación de la válvula de bola en el dibujo, que indica la dirección del flujo.

En la actualidad, las siguientes modificaciones de las válvulas de tuberías se utilizan al equipar los edificios residenciales con válvulas de cierre:

  • modificaciones con una válvula, diseñadas para suministrar solo agua fría o caliente;
  • mezcladores con dos válvulas;
  • mezcladores de bola de una sola palanca;
  • modificaciones equipadas con un termostato;
  • Grúas sin contacto.

Considere las categorías enumeradas de dispositivos con más detalle.

Válvulas simples

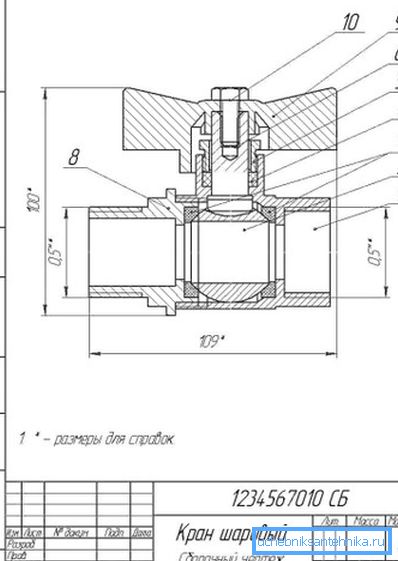

Plano de montaje de la válvula de bola con una válvula

El diseño de una grúa de una sola válvula asume la presencia de un volante. Por lo tanto, el uso del dispositivo permite el control del cabezal de flujo, pero no la temperatura.

Dichos dispositivos encontraron la mayor aplicación en la disposición de cocinas y baños rurales donde no se brinda la oportunidad de suministro de agua caliente. Este tipo de válvulas de cierre consiste en un cuerpo de metal (acero inoxidable, latón, cobre, siluminio, etc.), que encierra la caja de la válvula con una junta de goma o con una puerta de cerámica.

La boquilla está unida al cuerpo por medio de un accesorio roscado. Sin embargo, hay modelos en los que el cuerpo y el pico son un todo único. El núcleo del mecanismo de bloqueo se atornilla en la carcasa y se fija en él mediante roscas de tubería y anillos de sellado de goma.

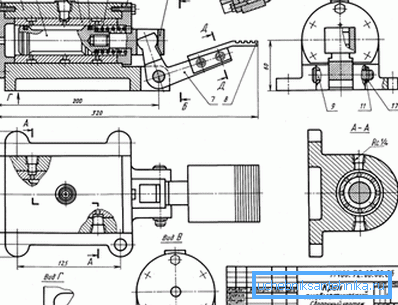

Un ejemplo de cómo el dibujo de ensamblaje de una grúa neumática difiere de un circuito mezclador convencional.

De acuerdo con el tipo de mecanismo de bloqueo, las válvulas de una sola válvula se dividen en las siguientes modificaciones:

  • Grúas semi-giratorias constituidas por dos placas cerámicas combinadas.. Durante la operación, la varilla gira y gira la placa superior, que se desplaza en relación con la placa inferior fija. Cuando las placas están alineadas, el suministro de agua se suspende, y cuando se abre un espacio entre las placas, el agua pasa libremente.
  • La modificación de tipo gusano funciona debido al movimiento de rotación.. Uno de los extremos de la caja del eje del grifo está equipado con una junta de goma gruesa. Cuando la varilla gira, la junta de goma se presiona contra la "silla de montar" y corta el suministro de agua. A la inversa, cuando la junta se eleva debido a la rotación en sentido contrario a las agujas del reloj de la varilla, se reanuda el suministro de agua.

Mezcladores de tipo dos válvulas

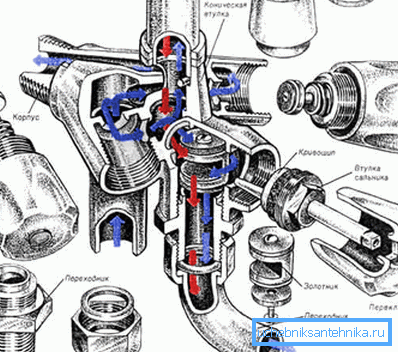

El dispositivo es un mezclador tradicional en la sección.

Los mezcladores con dos volantes ubicados por separado son dispositivos que le permiten ajustar simultáneamente la presión y la temperatura del suministro de agua. Se suministra agua fría y caliente al dispositivo. Por lo tanto, dichos equipos de plomería son la mejor opción para baños y cocinas.

El diseño del mezclador de dos válvulas incluye los siguientes elementos:

  • dos válvulas separadas, cada una de las cuales hace girar el stock de un cartucho separado;
  • Cartuchos para controlar el suministro de agua fría y caliente.
  • pico para la eliminación de agua;
  • un aireador, ubicado en el pico, diseñado para una corriente de limpieza basta y para evitar la formación de salpicaduras;
  • Interruptor (Gander) que cambia la dirección del flujo desde el pico hasta la regadera.

Importante: cuando elija un mezclador de dos válvulas, asegúrese de que su cuerpo sea de acero inoxidable o latón. Las modificaciones hechas de metal ferroso o silumin, a pesar de que su precio es bajo, fallan rápidamente.

Mezcladores de bola de una sola palanca

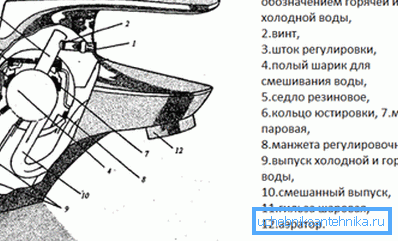

Dibujo de una válvula de bola en la sección con una lista detallada de elementos estructurales

Existe una amplia gama de válvulas de bola en el mercado, pero ahora estamos hablando de una versión de una sola palanca diseñada para uso doméstico.

El equipo de plomería con un elemento de bloqueo tipo bola consta de las siguientes partes:

  • carcasa con sujetadores para conectar mangueras y placa de montaje;
  • palanca para controlar el suministro de agua;
  • cartucho de bolas;
  • juntas de estanqueidad;
  • pico separado o pico, combinado con el cuerpo;
  • aireador

Una diferencia característica de tales mezcladores de otros dispositivos de bloqueo es la presencia de un cartucho esférico en forma de una bola hueca con tres orificios.

Para el funcionamiento de un cartucho de este tipo, se utiliza un asiento de goma especial. El cartucho de bola con palanca se fija en la carcasa mediante el puño y el anillo de retención.

El funcionamiento del dispositivo se lleva a cabo levantando la palanca. Después de elevar la palanca, se suministra agua o se mezcla.

Importante: cuando compre una mezcladora de bolas, asegúrese de que el metal del cuerpo no tenga menos de 0,2 cm de grosor. Por supuesto, el material para el cuerpo debe ser de acero inoxidable o latón. Además, antes de comprar debe probar la suavidad de la palanca, si el movimiento es entrecortado, la compra de dicho dispositivo debe abandonarse.

Los mezcladores del dispositivo con un termostato

Diagrama de un grifo estándar con un termostato que indica los tamaños

Las instrucciones para el uso de dicha grúa se caracterizan por la simplicidad y la conveniencia. El hecho es que es suficiente para ajustar la temperatura del agua una vez y, después, solo se puede ajustar el caudal.

Esta función es proporcionada por la presencia de un termostato, un dispositivo especial que responde a los cambios de temperatura y mantiene estos indicadores en un solo nivel. Con la excepción del termostato, el dispositivo de tales dispositivos no es muy diferente de un conjunto completo de mezcladores convencionales. (Consulte también el artículo Cómo instalar un grifo en el fregadero: características).

Las válvulas de termostato constan de los siguientes elementos:

  • cuerpo de acero o latón;
  • volantes o asas de ajuste;
  • cartucho ceramico
  • Equipo adicional para los modelos de ducha.

Importante: los dispositivos equipados con un termostato, este equipo de alta tecnología y, por lo tanto, su venta deben estar cubiertos por la garantía del vendedor o la fábrica del fabricante.

Conclusión

Ahora que sabe cuál es el dibujo de ensamblaje del equipo de plomería, puede determinar de qué partes está ensamblada la llave y qué piezas pueden ser responsables de ciertas fallas. De este modo, la presencia del esquema de equipamiento permite su mantenimiento y reparación a mano.

¿Hay alguna pregunta que requiera explicaciones completas? Se puede encontrar más información útil al ver el video en este artículo.
