Diámetros de las tuberías de agua: normas, cumplimiento,

El diámetro de la tubería para la plomería en una casa privada es una característica bastante importante, que determina la calidad del sistema de suministro de agua. Si antes todos los tamaños estaban regulados por una sola URSS GOST, entonces ahora el mercado presenta productos que cumplen con los estándares rusos modernos y los estándares extranjeros, utilizando la clasificación soviética.

Para que no se confunda con esta variedad, le diremos cómo elegir un diámetro de tubería para un sistema de suministro de agua.

Diámetros de tubería

Características básicas y unidades.

Hay varios tipos de tuberías que se utilizan para diferentes propósitos.

Estos pueden ser:

• tuberías de agua y gas,
• electrosoldado,
• sin costura,
• reforzado
• Tuberías para usos especiales, etc.

Dependiendo del propósito del producto, sus características básicas también cambian.

Veamos cuáles son las características básicas:

• Pase condicional. Una cantidad sin dimensiones que corresponde aproximadamente al tamaño del diámetro interno del producto en mm o pulgadas y se usa para la conveniencia de seleccionar y unir autopistas, cableados, accesorios y acoplamientos;
• Tamaño externo (exterior). Denotado como Dn. El diámetro externo de las tuberías de agua se mide en mm;
• Espesor de la pared. Se denota como S y se mide en las mismas unidades;
• Diámetro interno de las tuberías de agua. Se denota como Dv y se mide en métricas o pulgadas. Calculado por la fórmula Dv = Dn - 2 * S;
• Longitud. Depende del tipo, tamaño y material del producto, así como de las características de producción y entrega;
• Peso por metro. Para el acero, se calcula utilizando la fórmula m = 0.02466 * S * (Dn - S), medida en kilogramos.

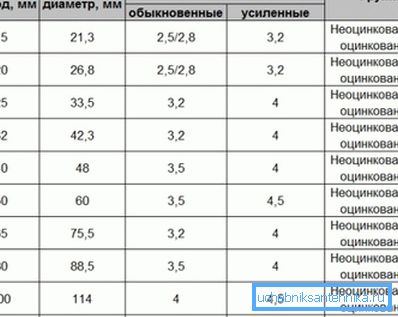

Consideramos los sistemas de suministro de agua del sistema de agua fría, por lo que solo hablaremos de los parámetros relevantes para esta clase. Entonces, para designar las dimensiones de una tubería de agua, una de las características más importantes es un parámetro como el tamaño del pasaje condicional.

Este valor se indica de la siguiente manera: DN (según GOST 3262-75) o DN (según las normas europeas, se llama el diámetro nominal).

Un paso condicional es el lumen interno del producto redondeado hacia abajo o hasta el valor estándar más cercano. La fila estándar contiene las dimensiones de las dimensiones internas, por lo tanto, la designación DN 15 nos dice que debe considerarse que el paso interno de este cilindro corresponde a la dimensión estándar de 1.5 cm.

Presta atencion Debe entenderse que en la práctica el verdadero lumen interno puede no coincidir con el estándar, ya que el grosor de la pared puede ser diferente.

Ahora sobre las unidades. Todos los huéspedes y estándares modernos, en general, corresponden al sistema métrico. Sin embargo, heredamos un sistema de pulgadas desde el siglo XIX, y aquí a menudo surge la confusión.

El hecho es que los ingenieros e instaladores del pasado identificaron los detalles por el tamaño del lumen interno en pulgadas, pero el tamaño exterior era más del doble del grosor de la pared.

Entonces, si el producto Dv era 1? o 2,54 cm, teniendo en cuenta el grosor de la pared de ese tiempo, su tamaño exterior fue de 3,35 cm. Este valor se fijó como "pulgada de agua" o "pulgada de tubo".

De manera similar, la rosca de la tubería se llama pulgada, pero su tamaño real es de 33.25 mm, no de 2.54 cm, lo que parece más lógico. Este es un buen ejemplo de cuán inapropiadas son las tradiciones en ciencia y tecnología.

Presta atencion Si se especifica el tamaño de la etiqueta? Esto significa que su paso interno condicional o Du corresponde al estándar de 1.5 cm, ya que este valor es más cercano al tamaño de media pulgada (1.27 cm) de todos los estándares utilizados.

Metal y plastico

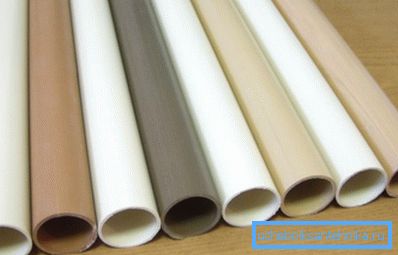

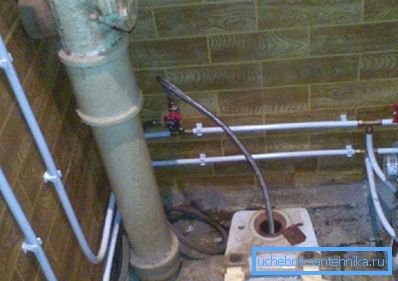

Actualmente, hay una imagen interesante: por un lado, todos reconocieron las ventajas de los productos plásticos, por el otro, muchos siguen usando acero y hierro fundido. Esto también contribuye a su cuota de confusión.

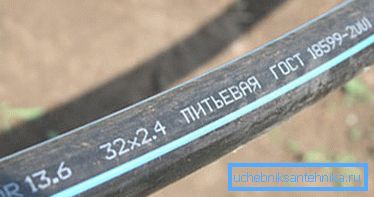

El hecho es que el diámetro de las tuberías de plástico para el suministro de agua a menudo se clasifica como externo. En este caso, generalmente hay un puntero al grosor de la pared, como en la foto:

Aquí es donde surge la dificultad, ya que no está claro para un instalador no preparado qué diámetro de una tubería para un sistema de suministro de agua debe considerarse correcto si dos productos con el mismo aspecto están marcados con 32 y 1?

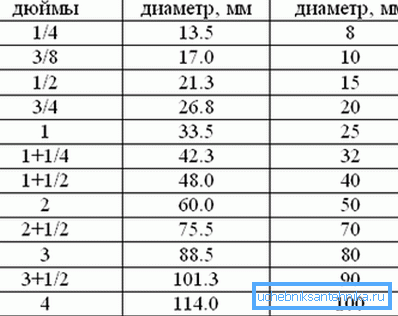

Los adaptadores para tuberías de agua de diferentes diámetros también suelen estar etiquetados en un sistema de pulgadas. Si usted es un plomero principiante o simplemente decide hacer sus propias manos, entonces es mejor que tenga a mano una tabla de correspondencia de valores en pulgadas a valores nominales y externos.

Para conectar las partes metálicas y plásticas de la tubería, se utilizan manguitos adaptadores especiales, en un lado de los cuales hay una rosca metálica, y en el otro, un manguito liso para soldadura de plástico.

Al mismo tiempo, desde el lado de la rosca, se puede indicar el valor en pulgadas de agua, y desde el lado de la junta de plástico, el valor tomado para indicar el tipo que se debe conectar a la conexión, y posiblemente sea Dn en mm. Tales casos.

Selección de valores para suministro autónomo de agua.

Ahora unas palabras sobre cómo calcular el diámetro de la tubería para el suministro de agua. Varios métodos se utilizan para cálculos precisos: las fórmulas matemáticas con una variedad de pasos y técnicas, el uso de tablas promediadas y manuales metodológicos, varios programas y calculadoras en línea también se han vuelto populares.

El método matemático es complejo y requiere calificaciones apropiadas, también es difícil usar manuales y tablas de ingeniería en universidades de ingeniería, y sin una educación especializada (o al menos técnica) será difícil de entender.

Las calculadoras en línea y todo tipo de programas de cálculo para diseñadores profesionales no causan más que una sonrisa.

Lo gracioso de ellos es que los más adecuados se configuran de manera que en el 95% de los cálculos para apartamentos y casas particulares dan valores estándar conocidos y, por lo tanto, al calcular sistemas serios es completamente ridículo confiar en dicho software.

Presta atencion Si tiene la intención de realizar el cableado interno del apartamento o realizar el suministro de agua autónomo a una casa privada ordinaria de hasta 3 pisos, no necesita ningún cálculo.

La instrucción es simple: usamos valores comunes estándar y no complicamos nuestra vida:

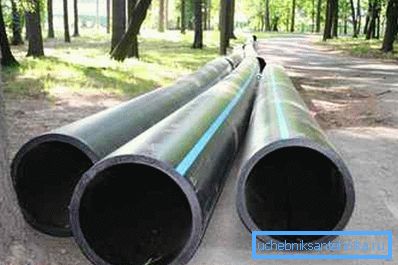

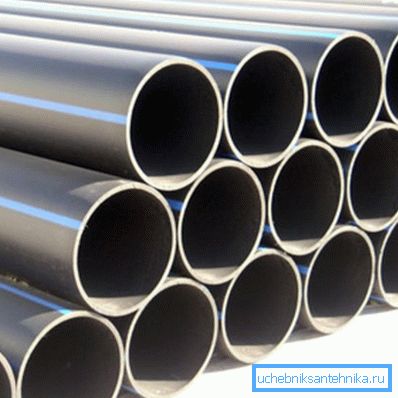

• Para colocar la línea exterior desde el pozo o bien use Dn = 32 - 50 mm. Dado que para estos fines, las piezas más utilizadas son de polietileno de baja presión (HDPE), los valores en pulgadas no pueden especificarse;

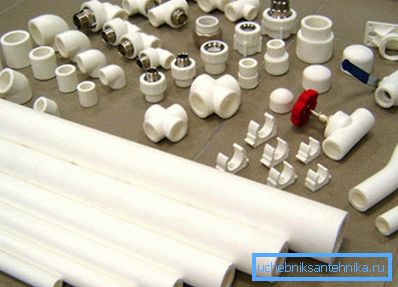

• Las bandas internas están hechas de partes en pulgadas o DN = 32 mm. Aquí puede usar sistemas de metal y plástico, a menudo use polipropileno;
• Cableado horizontal en la cocina, el baño y el inodoro - desde Dn = 25 - 16 mm (3/4?, ?? o 3/8?).

Conclusión

Para la autoselección e instalación de sistemas de plomería es necesario tener un buen conocimiento de los tamaños adoptados en esta industria y sus proporciones. También debe poder convertir las dimensiones de la métrica al sistema de pulgadas y conocer una serie de valores estándar para el tamaño del pasaje condicional.

El video en este artículo te ayudará a no confundirte con el tema.
