Diagrama de conexión de la bomba de pozo: varias

Los ingenieros electrónicos tienen un famoso proverbio: "La electrónica es la ciencia de los contactos". Es posible, con un grado bastante grande de coincidencia, decir que los sistemas de tuberías también obedecen esta afirmación.

En este caso, mucho depende de la calidad de las conexiones y del estado de las tuberías. Al mismo tiempo, hay una diferencia significativa: si va a implementar un esquema de conexión de pozo, debe conocer, al menos en términos generales, los principios de disposición del pozo en sí y el tipo y diseño de la bomba utilizada.

Asegúrese de que las tuberías de agua también estén sujetas a la ciencia de los contactos.

Por lo tanto, analicemos qué bombas están a nuestra disposición en general de acuerdo con su diseño:

• horizontal o vertical - dependiendo de la orientación del eje de rotación del eje de trabajo;
• con soportes externos o internos;
• con entrada de agua axial o lateral;
• de una etapa o de varias etapas, dependiendo del número de etapas de suministro de agua;
• seccional - cada etapa tiene un conector en el extremo;
• Con extremo o conector axial;
• con una capa protectora interior o exterior;
• sumergible - su ubicación por debajo del nivel del agua;
• semisumergible: el dispositivo en sí está por debajo del nivel del agua y el motor es más alto;
• autocebado: produce el llenado automático e independiente de la tubería de suministro;
• ajustable - capaz de ajustar independientemente el volumen de suministro de agua;
• Hermético - Se excluye el contacto del agua con la atmósfera.

Hay otras características de diseño, pero ya, a juzgar por la variedad de soluciones de diseño presentadas, se puede concluir que el mercado ofrece una gran cantidad de bombas para producir agua de pozos..

Pero lo más a menudo utilizado:

• vertical - son ideales para la aplicación en cuestión;
• Monobloque: aquí se necesita simplicidad, considerando el nivel de impurezas;
• con soportes internos;
• Con entrada axial - también según la configuración de la carcasa;
• etapa única - de acuerdo con los principios de simplicidad;
• con conector final;
• utilizando protección interna de la superficie;
• sumergible, y
• sellado

Sumergible

Uno de los esquemas más famosos de la bomba sumergible se muestra en la foto "A".

Aquí:

• A - parte de bombeo;
• B - filtro;
• C - motor eléctrico;
• D - rosca de tubo de 1 pulgada;
• E - caja de condensadores;
• F - este modelo tiene un diámetro interior máximo de la caja de 105 mm.

Conexion electrica

El diagrama de cableado básico de la conexión de una bomba de este tipo es:

• A - calentador de agua;
• B - tanque de almacenamiento 40-50 litros;
• C - interruptor de presión - para protección contra la presión excesiva;

• D - filtro grueso;
• E - colocación del dispositivo en el pozo;
• F - tubería de agua caliente a la casa;
• G - tubería de agua fría a la casa.

Buen consejo Le recomendamos que compre métodos de conexión específicos de los respectivos fabricantes. Las diferencias pueden residir en los parámetros de conexión de la red y la necesidad de instalar fusibles adicionales.

Diagramas de cableado completos

Hay varios sistemas de conexión. Os presentamos algunas de ellas, las más típicas.

Conexión con el uso de una cámara de cajones.

Si decide hacer una cámara de cajones, continúe con esto en la última etapa del equipo del pozo.

Al mismo tiempo, la conexión completa se verá así:

• A - cámara de cajones;
• B - nivel constante de agua;
• C - cable de seguridad;
• D - la bomba;
• E - sensores de funcionamiento en seco - preste atención a estos elementos auxiliares muy útiles del sistema, que a menudo no se instalan, pero a veces son indispensables al analizar el progreso del trabajo;
• F - pozo de revestimiento;
• G - cable de control;

• H - panel de control;
• I - interruptor de presión - otro elemento importante que controla el sistema;
• J - la unión en cinco entradas;
• Cabeza de tubo en K: recomendamos prestar especial atención a la cuidadosa disposición y el estado de la cabeza;
• L - válvula de drenaje de agua, como elemento del sistema de protección;
• M - hidroacumulador;
• N - manómetro - es necesario conocer constantemente la presión en el sistema;
• P - filtro de fondo de pozo - una característica de este esquema - el filtro ya está en la salida del sistema;
• Q - válvula de retención.

Conexión con énfasis en el hidroacumulador.

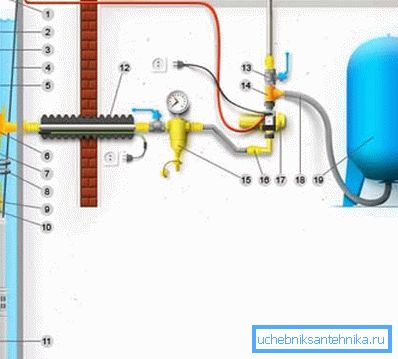

Tenga en cuenta que en la siguiente figura, el filtro está instalado en el medio y use protección contra la congelación del agua:

• 1 - cabeza de pozo;
• 2 - cable electrico;
• 3 - tubo galvanizado: la protección contra la corrosión es muy importante para dispositivos de este tipo;
• 4 - cable de seguridad;
• 5 - caja de cable hermética;
• 6 - adaptador;
• 7 - tubo;
• 8 - bridas para cables;
• 9 - válvula de retención;

• 10 - pezón;
• 11 - bomba de fondo de pozo;
• 12 - protección contra las heladas;
• 13 - llave de paso;
• 14 - tee;
• 15 - filtro principal;
• 16 - adaptador;
• 17 - unidad de automatización electrónica;
• 18 - cableado;
• 19 - hidroacumulador.

Limitar la atención a los accesorios

Otra opción demuestra la actitud más cuidadosa hacia todo el sistema conectivo, recordando que las tuberías también son la ciencia de los contactos.

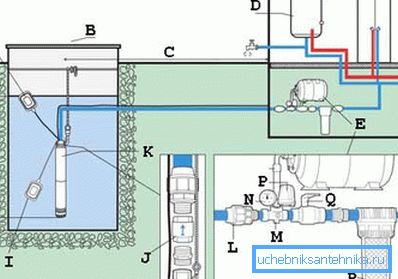

Preste atención al sensor utilizado y al estado "seco":

• A - la posición del sensor en la posición de trabajo de la bomba, cuando hay suficiente agua en el canal;
• B - cabeza de pozo;
• C es la horizontal del nivel superior del suelo;
• D - calentador de agua;
• E - hidroacumulador;
• F - profundidad total;
• G - dinámico, nivel constantemente cambiante;
• H es la distancia mínima desde el borde del dispositivo hasta el fondo del pozo;

• I - la posición del sensor, cuando hay una parada de emergencia debido a la falta de agua, modo "seco";
• J - la posición de la válvula de retención, prestar atención al sistema de accesorios;
• K - bomba sumergible con flotador;
• L - acoplamiento;
• M - ajuste para 5 salidas;
• N - manómetro;
• P - interruptor de presión;
• Q - válvula de bola;
• R - prefiltro.

Conexión de la bomba de superficie

Presentando y conectando la bomba de superficie:

• 1 - sistema de control;
• 2 - cable de alimentación y enchufe;
• 3 - cable de alimentación y toma de corriente;
• 4 - interruptor automático: un elemento obligatorio para la protección contra sobrecargas y para mantener, sin embargo, el sistema en condiciones de funcionamiento;
• 5 - toma de corriente, el esquema propuesto funciona desde una red estándar de 220 V y 50 Hz;
• 6 - bien;
• 7 - filtro de entrada;
• 8 - válvula de retención;

• 9 - tubo de succión;
• 10 - bomba de superficie;
• 11 - cable de alimentación de la bomba y enchufe;
• 12 - tubo de inyección;
• 13 - pezón;
• 14 - tee;
• 15 - pezón de transición;
• 16 - delineador de ojos flexible;
• 17 - delineador de ojos;
• 18 - Canalización a los consumidores.

Buen consejo Al elegir una bomba, le recomendamos que se guíe por los siguientes criterios: su propósito, rendimiento y altura de elevación de agua requerida, tipo de manguera de succión, si es una bomba de superficie: la forma y el diámetro de la sección transversal interna pueden reducir el rendimiento de la bomba, en qué condiciones se realizará la operación en interiores o exteriores el aire

Conclusiones

Hay muchas opciones para conectar bombas para suministrar agua desde un pozo. Sin experiencia, configurar estos esquemas con sus propias manos, incluso si hay una instrucción, será muy difícil. Tenemos en cuenta que el precio de los posibles errores es demasiado alto.

Oferta para hacer todo el trabajo de profesionales. Sin embargo, esto no excluye la necesidad de conocer en detalle todos los matices de los procesos que tienen lugar, así que asegúrese de ver más de una vez el video de este artículo.
