Crane 11s67p: dispositivo, variedades, problemas y su
En este artículo, exploraremos el producto de la industria nacional, escondiéndonos bajo el sencillo título 11s67p. Estudiaremos el dispositivo y las principales características técnicas de la válvula de bola 11s67p. Además, tenemos que familiarizarnos con las variantes de su ejecución y los problemas típicos de la válvula, que se pueden resolver de forma independiente.

Descripción
Dispositivo
Ante nosotros se encuentra una válvula de bola típica con un sello de bola con asientos de PTFE. Sellos de anillos fluoroplásticos y vástago de válvula; se aprieta con una tuerca, lo que le permite ajustar el grado de compactación. Las sillas de montar se presionan contra la pelota con un par de muelles de acero inoxidable.

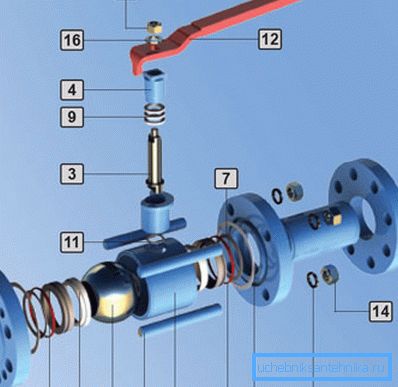

Los siguientes elementos están numerados en el diagrama:
- Vivienda
- Pelota
- Stock
- Empuje la manga.
- Bola de asiento de PTFE.
- Clip de asiento de PTFE.
- Disco de primavera.
- Junta de estanqueidad.
- Anillo obturador de varilla.
- Carcasa de junta tórica.
- Junta bajo la cáscara de la varilla.
- Manejar
- Perno de conexión.
- La tuerca
- Arandela de muelle.
- Arandela plana.
Matiz: según el diseño de la válvula, la carcasa puede adoptar diferentes formas geométricas y convertirse en no separable. Un poco más tarde nos familiarizaremos con varias versiones 11s67p.

Caracteristicas
La descripción de la grúa 11s67 se puede encontrar en numerosos sitios web de fabricantes y distribuidores. Le damos sus principales características.
Parámetro | Significado |
Ambiente de trabajo | Vapor, agua, petróleo y productos derivados del petróleo, gas (natural y propano-butano), otros medios gaseosos y líquidos químicamente no agresivos |
Temperatura de funcionamiento | -30 - +200 С |
Presión de trabajo | 16, 25 o 40 kgf / cm2 según la versión del cuerpo. |
Conexión de tubería | Brida, roscada, soldada |
Posición de instalación | No regulado |
Dirección de flujo a través de la válvula. | No regulado |
Material del cuerpo | Acero al carbono |
Material de la bola del obturador | Acero inoxidable |
Material de sellado | PTFE |
Tiempo medio hasta el fracaso | Al menos 500 ciclos. |
Útil: la presión de trabajo suele estar indicada en la etiqueta. La inscripción en la carcasa RU16 significa que la válvula está diseñada para una presión de trabajo de 16 atmósferas. La marca también incluye el tamaño de la tubería que se conecta: por ejemplo, DN50 RU16 es una válvula de 50 mm, que opera en un entorno con una presión de hasta 16 kgf / cm2.
Quizás un comprador potencial sea útil alguna cantidad de información adicional.
- La válvula no está diseñada para tuberías que transportan sustancias tóxicas.
- La estanqueidad del obturador pertenece a la clase A según la clasificación de GOST 9544.
- La válvula de bola con bridas 11s67p se fabrica de acuerdo con GOST 28343, GOST 21345 y TU U 04671406-003-1999.
- Las válvulas con acoplamiento de acoplamiento (roscas) están hechas hasta el tamaño de DN50.
- El tamaño máximo de la válvula ofrecida por las tiendas nacionales en línea - DU500.

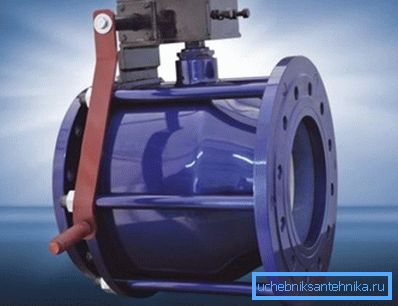

- Todos los productos más grandes que DU250 están equipados con una caja de engranajes que permite girar la barra sin un esfuerzo excesivo.

- El precio mínimo al por mayor de un producto (DU10, conexión de acoplamiento) es de unos 800 rublos. Máximo (DU500 para la conexión de la brida con una caja de engranajes) supera el medio millón.
Opciones de ejecución
Damos una descripción de varias variedades 11s67p ofrecidas por la empresa doméstica Marshal.
Brida
Que se muestra en el diagrama al principio del artículo. Características características: una carcasa dividida conectada por espárragos y un sello entre los elementos de la carcasa, hecho con juntas paronit.
La principal ventaja de la conexión de la brida es su rápida instalación y desmontaje, que se puede realizar en condiciones de escasez de espacio.
Útil: la válvula de brida esférica tiene la misma longitud de instalación que la válvula del tamaño correspondiente. Esta característica le permite reemplazar una válvula de compuerta defectuosa por una válvula sin usar soldadura para tuberías.

Acoplamiento
La conexión roscada (acoplamiento), como ya se mencionó, es típica para productos de tamaño pequeño, hasta DN 50 inclusive. Las válvulas están marcadas como 11s67p1TSR. Las letras al final son abreviaturas de todo soldado y roscado.
El capitán Evidencia sugiere: el casco completamente soldado no está desmontado. Un mal funcionamiento de la válvula (que no sea una fuga del sello del vástago) significa que debe ser reemplazada.
Conexión de acoplamiento para un consumidor significa un par de momentos más desagradables.
- Para una instalación reversible con posibilidad de desmontaje, la válvula debe estar equipada con un pórtico., lo que hace imposible su instalación en secciones rectas cortas de tuberías.
- En agua fría, las roscas de las tuberías de acero durante varios años de operación están firmemente unidas.. Para desmontar los hilos hay que calentarlos al fuego rojo. Es fácil adivinar que cuando un cuerpo pequeño se calienta hasta 600-800C, todos los sellos de polímero se envían a un mundo mejor.

Soldada
La válvula está soldada a la sección de tubería. Las boquillas largas para soldadura no permiten que el sello se queme en el proceso de soldadura. El desmontaje se realiza mediante soldadura con gas o con una amoladora convencional; El cuerpo de la válvula puede ser plegable o completamente soldado.

Con bridas
Estos productos difieren de las bridas convencionales de cuerpo más corto, y están diseñados para su instalación en nuevas tuberías de edificios en construcción. Están marcados como 11s67PSUF y se realizan solo con carcasas plegables, lo que le permite reemplazar los sellos e incluso la bola de bloqueo.

Faltas
La lista de fallas que se pueden arreglar a mano en el campo es pequeña.
Por el bien de la justicia, notamos que las válvulas de bola fallan extremadamente raramente.
- En el caso de una fuga a través de la barra, las instrucciones del fabricante se reducen a apretar el manguito o reemplazar el anillo de sellado. Para reemplazar la válvula no es necesario desmontarla, solo lo suficiente para cerrarla y sacar el manguito sin el mango.
- Si la válvula deja pasar el agua, a menudo es suficiente apretar los pernos que conectan el cuerpo. Si el apriete no ayuda, el cuerpo se abre para reemplazar los anillos de sellado.
Conclusión
Esperamos que nuestro breve conocimiento del elemento relativamente poco común de válvulas y accesorios ayude al lector a elegir la solución óptima para sus propósitos. El video en este artículo, como de costumbre, ofrecerá información adicional. ¡Éxitos!
