¿Qué es una válvula de bola 11s41p? ¿Cómo funciona? ¿Cuáles son sus principales especificaciones? ¿Qué tan buena es esta válvula en el contexto de soluciones alternativas? Tratemos de encontrar las respuestas.

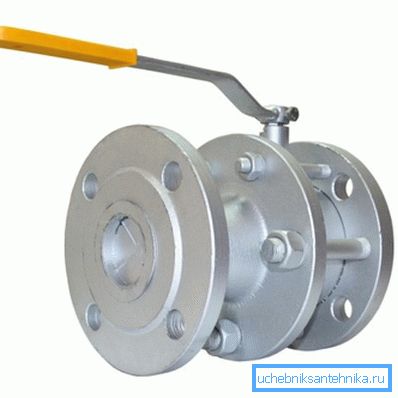

Brida de acero 11s41p.

Dos en uno

Vale la pena comenzar por el hecho de que, bajo nombres prácticamente idénticos, se fabrican dos productos que difieren significativamente entre sí.

  1. Dando el nombre de este artículo 11s41p - válvula con brida de acero.
  2. Válvula de bola 11b41p - válvula de latón con instalación en roscas de tubería.

Brida de acero

El producto con bridas y carcasa de acero está hecho para tuberías de diámetros grandes (DN 50 y superiores). La conexión de brida permite la instalación y el desmontaje del producto en el menor tiempo posible.

Además: la instalación en las bridas es posible en una sección recta de la tubería, cuya longitud es solo un poco más larga que el elemento de la válvula. A modo de comparación, un acoplamiento de tubería con la posibilidad de desmontaje requiere la instalación de un reforzador, lo que aumenta el tamaño mínimo de instalación más de dos veces.

Damos las características técnicas de la válvula de bola 11s41p en carcasa de acero con bridas, tomadas del sitio de uno de los fabricantes.

Parámetro Significado
El tamaño de la tubería a conectar. DU50 - DU300
Ambientes de trabajo Agua técnica y potable, vapor, refrigerantes químicamente no agresivos, gas natural, petróleo y sus productos.
Temperatura de funcionamiento -30 - +200 grados Celsius
Presión de trabajo 16 atmósferas
Material del cuerpo Acero 20
Material de la bola del obturador Acero inoxidable 20x13.
El material de la bola de sillines de sellado. Fluoroplástico F4K20
Material de la junta tórica de varilla Caucho IRP-1287
Cubierta de la manija Cloruro de polivinilo

En el acero bridado 11s41p es útil saber algunas cosas.

  • Los productos de grandes tamaños (como norma, DN150 y superiores) se completan con una caja de engranajes, lo que reduce el esfuerzo de cierre y apertura.

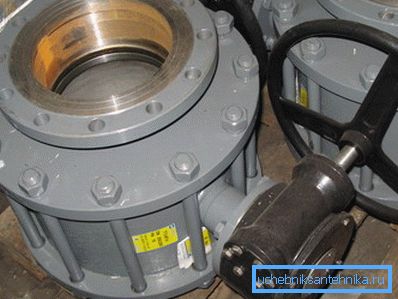

En la foto - versión de la válvula con engranaje.
  • La longitud de instalación del producto es igual a la longitud de instalación de la válvula de acero 30s41nzh, Lo que permite la sustitución sin adaptación de la tubería.
  • El fabricante estima la vida útil de la válvula en 10 años o 2500 ciclos de cierre: apertura.
  • El precio al por mayor de un producto con un reductor con un tamaño de 300 mm alcanza casi 100,000 rublos, peso - 288 kilogramos.
  • Cuerpo valvular - plegable. Sus mitades son pellizcadas con nueces y cultivadores.

Acoplamiento de latón

La válvula de bola 11b41p nos parece mucho más familiar: es un representante típico de la familia de válvulas de bola de latón modernas, que se utilizan masivamente en la reparación e instalación de servicios públicos.

Parámetro Significado
El tamaño de la tubería a conectar. DU15 - DU100
Ambiente de trabajo Agua, vapor de agua, gas.
Masa valvular 0.14 - 6.5 kg dependiendo del tamaño
Variantes de vivienda Acoplamiento acoplamiento acoplamiento acoplamiento acoplamiento
Opciones de manejo Palanca mariposa
Material del cuerpo Latón prensado en caliente Lts400SD
Material de la bola del obturador Latón cromado
Sillines de material de bloqueo de bola. Fluoroplástico F4
Presión máxima de trabajo 16 atmósferas
Temperatura maxima de trabajo +150С
Acoplamiento de latón 11b41p.

Como en el caso de la descripción anterior, vale la pena hacer algunas notas.

  • En las tiendas puede reunirse en grandes cantidades acoplando 11b41p en tamaño hasta DN50 inclusive. Los tamaños grandes se usan extremadamente raramente debido a la dificultad de instalar conexiones roscadas herméticas de diámetros considerables.
  • La marca amarilla del mango indica que la válvula es para gas. Rojo - para calefacción, agua caliente y fría.
  • Para el gas, la temperatura de trabajo se limita a un valor de +50 C. Las instrucciones del fabricante no están tan relacionadas con el peligro real de fugas de gas a temperaturas más altas, como con la probabilidad de una explosión de la mezcla de gas y aire cuando se calienta.

Dispositivo

A pesar de la diferencia en el aspecto y los materiales utilizados en la producción, dentro de ambas versiones de la válvula se hacen de acuerdo con el mismo esquema. El obturador se lleva a cabo girando el asa, la varilla transmitida en la bola con un orificio pasante en ella. La hermeticidad está garantizada por los asientos de anillo fluoroplástico, un polímero con un bajo coeficiente de fricción.

El dispositivo de la válvula de bola.

Beneficios

¿Cómo se comparan favorablemente las válvulas de bola con sus principales competidores: las válvulas de tornillo y tapón?

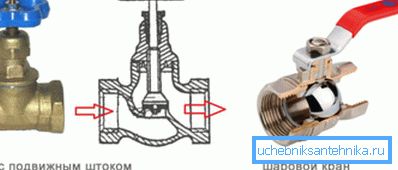

  • A diferencia de las válvulas de tornillo, la bola tiene una resistencia hidráulica mucho menor.

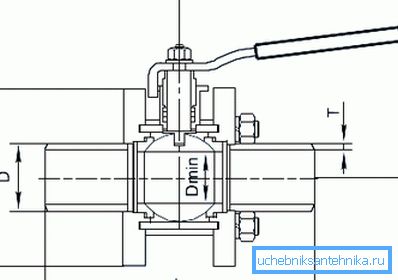

Útil: la palabra calibre completo en la descripción de la válvula significa que su diámetro interno más pequeño es igual al diámetro interno de la tubería que está conectada.

La resistencia hidráulica de una grúa de paso total es casi la misma que la resistencia de una tubería conectada a ella.
  • Las válvulas de bola requieren poco mantenimiento. A modo de comparación: las grúas de tornillo y corcho requieren un empaque periódico de la glándula; tornillo adicionalmente requiere el reemplazo de juntas desgastadas.
  • La válvula de corcho requiere un esfuerzo considerable para volver a colocar el corcho: al girar, el corcho de metal roza el metal de la carcasa. En el caso de una válvula de bola en el papel de una silla de montar, como ya se mencionó, el plástico con un bajo coeficiente de fricción actúa.
  • La válvula de tornillo debe instalarse estrictamente a lo largo de la flecha en el cuerpo. El contraflujo puede desgarrar completamente la válvula. No solo eso: la separación de la válvula estará acompañada por un choque hidráulico, que es bastante capaz de romper las conexiones roscadas y de conexión del sistema de ingeniería.

La válvula de bola (así como la de corcho) de la válvula se puede colocar en cualquier posición con sus propias manos durante el montaje.

En la válvula de la válvula de tornillo, el agua solo puede presionar el fondo. En la válvula de bola válvula de bola - desde cualquier lado.
  • Finalmente, la carcasa de la válvula de tornillo recoge toda la contaminación que viaja a través de los sistemas HVS, HWS y de calefacción. Bajo la válvula del asiento de la válvula, operada durante al menos una década, siempre se pueden encontrar depósitos de limo, arena y escamas. Gradualmente, reducen la permeabilidad de la tubería a cero.

La válvula de bola simplemente no tiene bolsas que podrían acumular escoria.

Conclusión

Esperamos que el lector no encuentre elogios verbales a la solución que estamos discutiendo con la publicidad: el autor solo compartió su experiencia de comunicarse con varios tipos de válvulas. Información adicional sobre cómo se puede usar la grúa 11s41p ofrecerá un video en este artículo. ¡Éxitos!
