Crane 11b38bk y sus parientes lejanos

08-02-2018
Suministro de agua

En este artículo tenemos que familiarizarnos con varias grúas domésticas. Difieren significativamente en material y diseño. Los hemos combinado en un solo material en una sola base: una designación alfanumérica cercana.

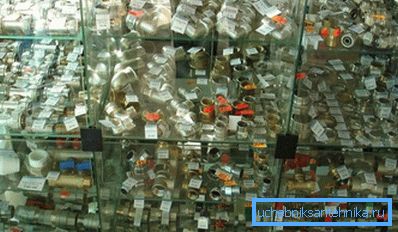

Escaparate en la tienda de fontanería. Tenemos un estrecho conocimiento de algunas exposiciones.

Terminología

Al principio nos familiarizaremos con los conceptos básicos relacionados con una ejecución constructiva de puertas.

  • Tornillo Se llama un grifo que bloquea el agua al girar una varilla de tornillo con una válvula móvil al final. La válvula se presiona contra la silla de montar, cerrando el agujero en ella.
  • Corcho la válvula bloquea la tubería girando el núcleo cónico con un orificio pasante. Para este tipo de válvulas, se requiere una fuerza bastante grande para cambiar la posición del tapón.

Presta atencion Las grúas más grandes a menudo están equipadas con un sistema de lubricación que reduce la fricción entre el tapón y la carcasa.

  • Sharovy La grúa se diferencia del corcho en la forma de un perno (una bola en lugar de un cono truncado) y en la presencia de asientos de sellado hechos de un material con un bajo coeficiente de fricción: PTFE o teflón.
  • Tres vías Llamado grifo, teniendo tres salidas para el entorno de trabajo. Dependiendo de la posición del obturador, pueden formar varias configuraciones que redirigen los flujos en la dirección correcta.

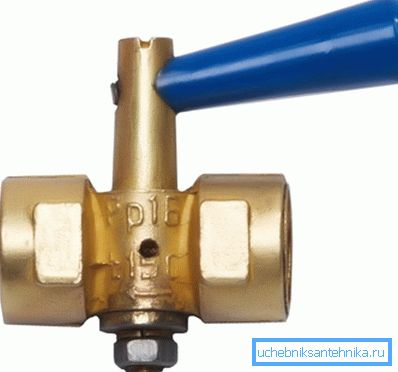

Válvula de tres vías con orificio de drenaje para aliviar la presión.

Permítanme presentarles

Puerta 11b38bk

Ante nosotros hay una válvula de corcho de tres vías, diseñada para instalar un manómetro. Precio - 130 - 200 rublos, dependiendo de la versión. Cuerpo y material de corcho - latón.

Todos los tipos de grúas 11b38bk - tensión. Esto significa que la válvula se sella solo al sujetar el tapón al cuerpo con una tuerca en el vástago de paso; la caja de relleno falta como clase.

A la venta puedes encontrar varias versiones de la grúa:

  1. Con y sin agarre.
  2. Con roscas DU15 y M20x1.5.
  3. Con un orificio de drenaje para aliviar la presión y una brida para conectar un medidor de presión de prueba.
Versión con brida para conectar un manómetro de prueba.

Puerta 11ch38p

Crane 11ch38p: una válvula de bola híbrida bastante exótica con carcasa de hierro fundido.

Presentamos las características de este tipo de productos.

Parámetro Significado
Dimensiones DU15 - DU80
Material del cuerpo Hierro fundido
Material del obturador Acero inoxidable
Obturador obturador PTFE
Sello del tallo Glándula
Presión de trabajo RU6, RU10
Temperatura de funcionamiento +100С
Ambiente de trabajo Agua, petróleo, petróleo, gas.

Acerca de la grúa es curioso saber algunas cosas.

  • Los fabricantes los ofrecen solo para el acoplamiento, con roscas internas en ambos lados.
  • La estanqueidad de la válvula de acuerdo con GOST 9544 - 2005 corresponde a la clase C. En el lado práctico, esto significa que en el estado cerrado, la válvula puede envenenarse levemente legalmente. Para las válvulas de bola en general, esto no es típico.
  • La varilla está hecha debajo del mango, pero no está incluida en el kit.

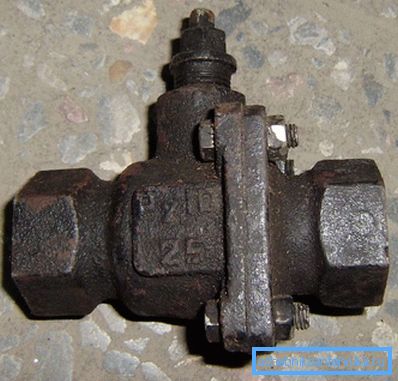

Un híbrido raro es una válvula de bola en una carcasa de hierro fundido.

Puerta 11s31p

Crane 11s31p también se refiere a la pelota, pero muy diferente de su relativo 11ch38p.

Parámetro Significado
Conexión de tubería Soldadura
Dimensiones DU15 - DU300
Diseño de vivienda Todo soldado
Material del cuerpo Acero 20
Material del obturador Acero 14Х17Р2
Material de archivo Acero 10Х13
Obturador obturador Fluoroplástico F4K20
Sello del tallo Caucho IRP-1287
Presión de trabajo RU25, RU40
La hermeticidad de acuerdo con GOST 9544-2005 Clase A

Tenga en cuenta: para compensar el desgaste de los asientos de las válvulas, debajo de ellos se instalan resortes de disco de acero inoxidable.

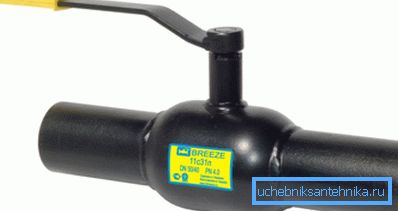

Válvula de bola para soldadura.

Puerta 11s321bk

Crane 11s321bk: una válvula de corcho bastante exótica diseñada para funcionar en gasoductos a temperaturas ambiente de hasta +70 grados.

Las dimensiones de la grúa - DU400, DU500 y DU700; Peso - de dos a cinco toneladas. Dado que, con tales dimensiones, es obviamente imposible girar el enchufe de la grúa con sus propias manos, el diseño se complementa con una caja de engranajes de tornillo sin fin y un sistema de lubricación para el enchufe. Conexión de tubería - soldada.

Curiosas características del producto:

  • La grúa está montada estrictamente verticalmente. Esta instrucción está relacionada con la necesidad de un mantenimiento periódico de la caja de engranajes.
  • Su cuerpo está equipado con un bypass, que iguala la presión en ambos lados del tubo. La rama se suministra con grúa propia.
  • El cuerpo de la grúa está hecho de acero al carbono, el corcho está hecho de hierro fundido.

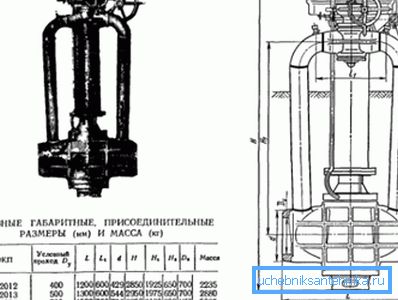

Retrato de un monstruo. Su apariencia es un poco como una válvula.

Puerta 11s32p

La grúa 11s32p es casi completamente idéntica a la 11s31p ya revisada por nosotros:

  • La válvula está diseñada como una válvula de bola con una válvula de acero inoxidable y un sello de fluoroplástico.
  • Tamaño - de 15 a 300 milímetros.
  • Presión de trabajo - 25 o 40 atmósferas.
  • El cuerpo es de acero totalmente soldado.
  • MTBF es de al menos 7000 ciclos.

La principal diferencia es solo en el método de unir la tubería: en este caso, se proporcionan bridas para ello. Proporcionan, por un lado, un desmontaje rápido con la posibilidad de reemplazar la válvula (y sin la necesidad de drenar completamente la tubería); por otro lado, la necesidad de adaptar previamente la tubería para una grúa.

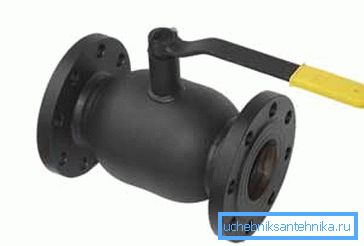

Bridas totalmente soldadas 11s32p.

Puerta 11s33p

Válvula de bola 11s33p - duplicado casi completo del producto anterior.

Es casi porque:

  1. Su tamaño de montaje se ajusta de manera que se corresponda con las dimensiones del pestillo de acero 30s41nzh. Esta característica le permite instalarlo en lugar de la válvula sin digerir las bridas de las tuberías.
  2. La presión de trabajo es ligeramente menor que la del gemelo: solo 16 kgf / cm2.

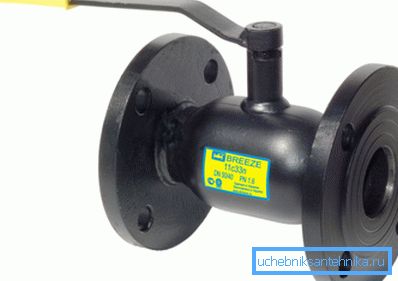

Como es fácil de ver en la foto, el aspecto de la válvula no es diferente del producto anterior.

Conclusión

Por supuesto, en el marco de este artículo, hemos considerado solo una pequeña parte de las válvulas de cierre fabricadas por la industria nacional. Como es habitual, se pueden encontrar materiales adicionales al ver el video en este artículo. ¡Éxitos!
