Crane 11b27p1: dispositivo, características, versiones,

¿Cómo funciona la válvula de bola de latón 11b27p1? ¿Para qué medios, temperaturas y presiones está diseñada? ¿Qué diseños de este producto se pueden encontrar a la venta? Finalmente, ¿cómo recomienda el fabricante instalar y utilizar este producto? Vamos a resolverlo.

Descripción

Dispositivo

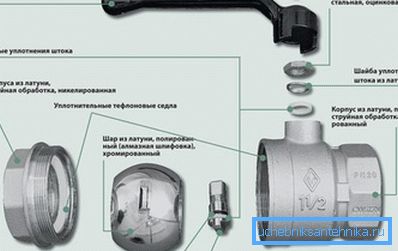

La válvula de bola 11b27p está dispuesta tradicionalmente para este tipo de válvulas:

• La función de la puerta se realiza mediante una bola con un canal pasante en ella.
• La rotación se transmite desde el mango a la bola a través del vástago que pasa a través del cuerpo plegable.
• El sellado de la bola y el vástago está hecho de anillos de sellado poliméricos.

Especifique: el sellador de vástago de polímero no es la única solución para válvulas de bola. Junto con esto, los anillos de goma se utilizan a menudo, por desgracia, mucho menos resistentes al desgaste.

¿De qué materiales está hecho el producto? Dependiendo del fabricante, aquí son posibles pequeñas variaciones de los grados de aleación. Por lo tanto, las características técnicas de la grúa 11b27p proporcionadas por nosotros serán las más comunes, pero no la única opción.

Curiosamente: el color del mango indica el área de aplicación del producto. Rojo indica válvulas para agua fría y caliente. La válvula de gas 11b27p está marcada en amarillo.

Caracteristicas

Las principales características técnicas de la válvula de bola 11b27p1 son bastante comunes:

• La presión de trabajo es de 16 atmósferas.. En realidad, está indicado en la etiqueta del producto: una inscripción del tipo DU25 RU16 indica que tenemos una válvula con un diámetro nominal de 25 mm y con una presión de trabajo de 16 kgf / cm2.
• Rango de temperatura de funcionamiento: desde -30 (para transporte de gas) hasta +150 С.

El precio de la válvula DN15 RU16 es de 96 rublos; con un aumento en el tamaño nominal, es comprensiblemente creciente. Indicadores de crecimiento y peso:

La lista completa de medios de trabajo con los que puede funcionar la válvula no la proporcionan los fabricantes, sino que están limitados a todas las sustancias líquidas y gaseosas que no sean agresivas para los materiales del producto.

Opciones de ejecución

La lista de variaciones tampoco llega a la longitud.

Numerosos distribuidores pueden ofrecer un comprador delicado:

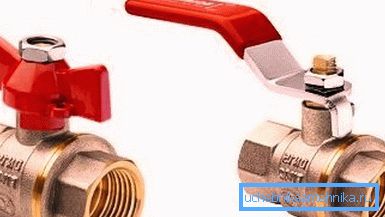

1. Dos versiones del mango - palanca y mariposa. El primero es conveniente porque requiere menos esfuerzo para volver a colocar el obturador; el segundo está en demanda donde se necesita la compacidad.

1. Varias formas de unión: hilo externo, hilo interno, americano y sus diversas combinaciones.

Recomendaciones de instalación y mantenimiento.

• Antes de instalar la válvula, examínela en busca de grietas, deformaciones y pruebe su funcionamiento girando la manija. Debe girar suavemente, sin pegarse y con esfuerzo moderado.
• La grúa está montada en la posición totalmente abierta. La instrucción está diseñada para evitar que entren escombros entre el casco y los asientos.

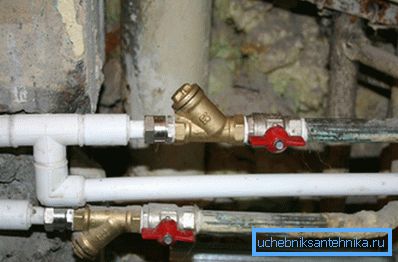

• Se recomienda utilizar cinta FUM o lino sanitario como un carrete.

Comentario del fotógrafo: la cinta FUM da una fuga con un curso de hilo inverso mínimo, por lo que es mejor reemplazarlo con un hilo de polímero. Es deseable impregnar el lino con pintura, aceite de linaza o sellador de silicona para tuberías: entonces no se pudrirá en contacto con el agua.

• La válvula con rosca interna se atornilla al tubo de conexión 3-4 vueltas hasta la posición cómoda del mango. Es inaceptable girar con gran esfuerzo: es mejor desmontar la válvula, volver a enhebrar la rosca y volver a atornillar la carcasa en la boquilla.
• Como herramienta para montar la válvula con sus propias manos, los fabricantes recomiendan encarecidamente el uso de una llave de extremo abierto. Intentar apretarlo con una llave de gas es una forma segura de romper el casco: las esponjas aprietan el latón relativamente delgado con una fuerza peligrosa.

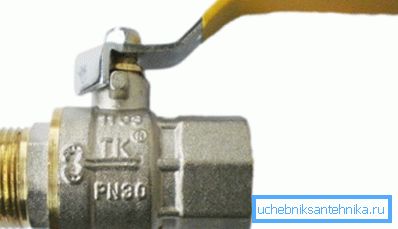

• El mantenimiento se reduce a apretar la tuerca del prensaestopas a medida que avanza el sello. Como regla general, la necesidad de esto ocurre después de 1000 o más ciclos; La vida útil total del producto se estima entre 4 y 10 mil ciclos. En el contexto doméstico, este significado puede considerarse sinónimo de la palabra eternidad.

Evaluacion

Las características dadas por los distribuidores y fabricantes no tienen rostro y no responden a la pregunta principal: ¿vale la pena comprar este producto?

Si Definitivamente

Ante nosotros es un excepcional representante de las válvulas modernas.

1. Todos los 11b27p - de paso total. El orificio en la compuerta corresponde al diámetro de la tubería que se va a conectar, lo que significa una resistencia hidráulica mínima. De hecho, la válvula no causa una caída de presión mayor que una sección de un tubo de polímero de la misma longitud.
2. Las válvulas se montan con cualquier dirección de flujo. De esta manera, se comparan favorablemente con cualquier válvula de tornillo que, con una contracorriente, está constantemente amenazada por una ruptura de la válvula.
3. Sobre la eterna pesadilla de la plomería, la necesidad de una revisión periódica y el mantenimiento de las válvulas, puede olvidarse por completo. No, la revisión sigue siendo deseable; pero ahora se trata de un giro periódico (una vez cada 1-2 años) de la manija de la válvula.

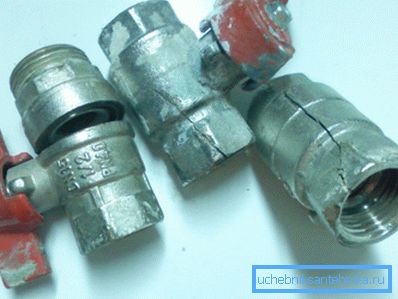

4. Finalmente, la producción según los estándares nacionales y TU significa que el comprador no se encontrará con otro milagro con la caja de siluminio desmoronándose en el primer contacto con la llave. En realidad, el color amarillo del latón sin cromado no deja lugar a dudas.

Conclusión

Esperamos que nuestras recomendaciones ayuden al lector a elegir los materiales para sus propios proyectos. Información temática adicional, como de costumbre, ofrecerá un video en este artículo. ¡Éxitos!
