Crane 11b18bk: dispositivo, aplicación, problemas

En este material tenemos que estudiar la válvula de embrague de tres vías para el manómetro 11Б18БК. Descubriremos cómo está dispuesto este elemento de la válvula de cierre, de qué está hecho y con qué fin se utiliza. Además, examinaremos los problemas típicos de la válvula.

Dispositivo

Nuestro héroe es una válvula de tensión de corcho. La conmutación de modos se realiza mediante un tope cónico giratorio con un recorrido de paso. Glándula o foca completamente ausente; El sellado proporciona solo rectificado en las superficies de trabajo del corcho y el cuerpo de la válvula.

Tenga en cuenta: el extremo del tapón pasa el estuche y está roscado. La tuerca con una arandela atornillada le permite ajustar el grado de sujeción del tapón al cuerpo; El aumento de sujeción se utiliza para eliminar las fugas.

La puerta 11B18BK se emite en varias opciones de ejecución.

Dos hilos

En la versión más simple, se trata de una válvula de acoplamiento directa y ordinaria con dos roscas internas.

Solo hay tres opciones para el tamaño de las roscas de tubería:

1. Rosca de tubo de 1/2 pulgada (DU15) en ambos lados.
2. Rosca métrica M20x1.5 en ambos lados.
3. La combinación de tubos y roscas métricas.

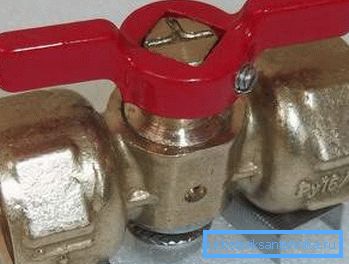

Dos hilos, mango

La diferencia de este rendimiento del anterior es solo en el hecho de que el corcho se suministra con un asa conveniente. Sin ella, la válvula debe abrirse con una bocina o (más a menudo) con una llave de gas, que a menudo conduce a una ruptura de las caras de la barra.

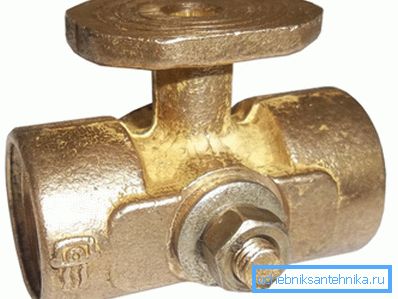

Dos hilos, brida

En la versión con una brida de tubería, una grúa de 3 vías de tamaño completo aparece frente a nosotros, lo que permite realizar las siguientes configuraciones:

• La entrada roscada está cerrada.
• La entrada está conectada a la segunda rosca.
• La entrada está conectada a la brida.
• La entrada está conectada a la rosca y la brida.

Curiosamente: este rendimiento se puede encontrar con su propio nombre: 11B38BK.

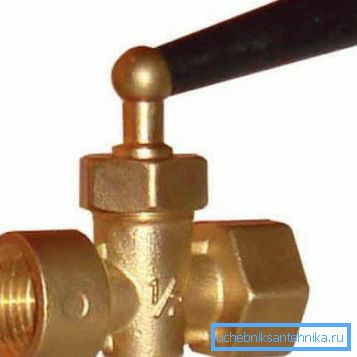

Dos hilos, brida, pomo

La configuración habla por sí misma: el producto con un par de hilos y una brida está equipado con un asa.

Caracteristicas

Aquí están las principales características de la válvula:

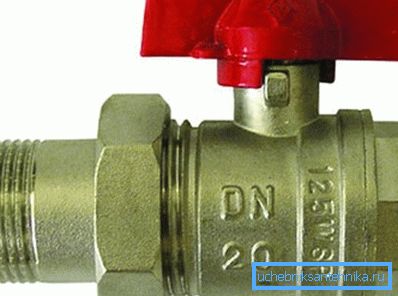

Útil: el tamaño y la presión de trabajo suelen estar presentes en el etiquetado de las válvulas. Por ejemplo, la inscripción DU15 RU16 significa que tenemos un producto con un pasaje condicional (que corresponde aproximadamente al diámetro interior de la tubería a unir) 15 mm y una presión de trabajo de 16 atmósferas.

Solicitud

El uso más razonable de una válvula de tapón de acoplamiento sin una brida es como instalador en un elevador de calefacción o una válvula de control en una ruta, contador de agua o conjunto de elevador. También se practica la instalación como una válvula de cierre que se superpone a elevadores o revestimientos; Sin embargo, esta práctica es defectuosa. Las razones que explicaremos más adelante.

La versión de tres pasos de la válvula con brida se usa con el único propósito: debajo del manómetro DU15 o M20. La brida se utiliza para conectar un medidor de presión de referencia: cualquier dispositivo requiere calibración periódica.

Problemas

Fluyen directamente desde el dispositivo de la válvula.

• Cambiar la posición del corcho requiere mucho esfuerzo. Sí, el latón es un metal con un coeficiente de fricción relativamente bajo, no propenso a la adherencia u oxidación; Además las válvulas son suministradas por fabricantes con lubricación aplicada. Sin embargo, crea la experiencia del autor, un intento de cerrar o abrir una válvula que no se ha utilizado durante mucho tiempo a menudo termina en un vástago roto. Las válvulas de tensión contra la caja de empaquetadura se distinguen por el esfuerzo máximo de sujetar el tapón al cuerpo y, en consecuencia, la resistencia máxima a su rotación. Un fuerte aflojamiento de la tuerca de sujeción provoca fugas y, a menudo, el agua hirviendo fluye desde debajo del corcho.

• Un rasguño en el cuerpo o el corcho, un trozo de escoria entre ellos o un grano de arena hace que la válvula comience a envenenarse. O pasa el medio de trabajo a través de sí mismo hacia la tubería en estado cerrado o, lo que sucede con mucha más frecuencia, da un flujo entre el tapón y la carcasa. Cuando intenta apretar la tuerca en la cola del corcho, la basura es suficientemente sólida y se presiona en un latón relativamente suave, dejando las superficies del suelo defectuosas y aumentando la resistencia a la apertura. A menudo, un intento de apretar los extremos de la tuerca completamente con un vástago completamente arrancado.

Este es precisamente el último problema, por lo que el autor recomienda encarecidamente el uso de una válvula de corcho de tensión solo como válvula de alivio.

Las instrucciones para limpiar la válvula de la escoria o la arena son simples y obvias: simplemente desenrosque la tuerca del vástago y retire el tapón. Un problema: para esto, primero debe restablecer completamente la tubería en ambos lados de la grúa. En el caso de que apague el elevador de calefacción, tendrá que restablecer tanto el elevador como el llenado (es decir, todo el circuito).

Conclusiones:

• La válvula 11B18BK cumple perfectamente sus funciones como control. Su versión sin brida se puede utilizar como grifo de residuos.

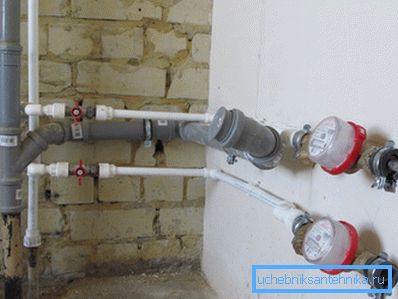

• Cuando instale las válvulas a través de las válvulas usted mismo, es mejor no buscar aventuras adicionales y usar válvulas de bola bien probadas.

Conclusión

Esperamos que nuestras recomendaciones ayuden al lector a evitar errores en el proceso de selección de equipos para sus propios proyectos. El video en este artículo, como de costumbre, ofrecerá información temática adicional. ¡Éxitos!
