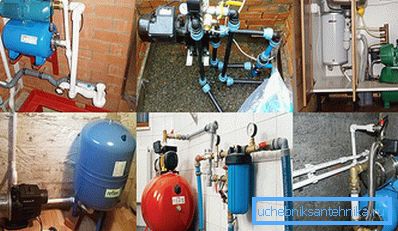

Conexión de la estación de bombeo al pozo.
La provisión de comunicaciones de ingeniería de asentamientos suburbanos es un punto problemático en la mayoría de los territorios. El suministro de agua centralizado, la eliminación de agua, la calefacción solo es posible en asentamientos suburbanos adyacentes a megalópolis. La solución al problema de proporcionar agua a la población está en manos de los propios ciudadanos, que organizan fuentes autónomas de suministro de agua en su área. Esto puede ser un pozo, un pozo en los primeros acuíferos, un pozo artesiano para horizontes resistentes al agua.
Eliminar el agua del pozo con la ayuda de cubos es un proceso bastante laborioso. La capacidad de conectar varios medios técnicos permite no solo mecanizar, sino también automatizar completamente el proceso de suministro de agua a la casa.
Para automatizar el proceso de suministro de agua, es necesario conectar la estación de bombeo al pozo.
Elementos de la estación de bombeo.
La estación de bombeo autónoma consta de los siguientes elementos:
- bomba centrífuga autocebante que proporciona agua desde el pozo hasta la altura requerida;
- un hidroacumulador, que proporciona el ablandamiento de un choque hidráulico, manteniendo la presión en la tubería (es un recipiente con una membrana y una válvula neumática para la inyección de aire);
- Tuberías y accesorios de tuberías y elementos de conexión;
- Elementos de cierre y control (válvulas, manómetros, presostatos, válvulas de retención, etc.);
- Filtros gruesos y finos.
Principio de funcionamiento

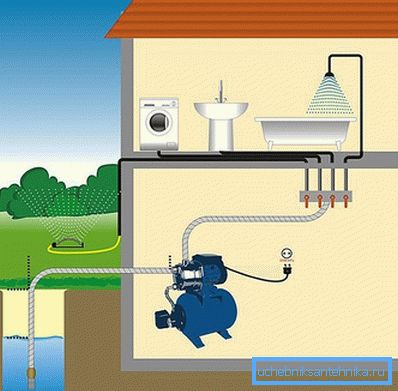

El esquema general de conexión de la estación de bombeo se muestra en la figura. Desde el pozo, el tubo de succión va a la estación de bombeo. Al final de la tubería en el pozo hay una válvula de retención con un filtro. Las válvulas y un filtro grueso se instalan frente a la estación de bombeo. En la salida del medidor de presión de la estación, compruebe la válvula, el filtro fino. Más a lo largo de la tubería de presión, el agua fluye a los consumidores.
La tubería de la bomba del pozo comienza a bombear agua al acumulador. Llenándolo hasta cierta presión, la bomba se apaga. Cuando abre el grifo, el agua a presión entra en el mezclador, la ducha y otros puntos de consumo de agua. Cuando la presión disminuye, la bomba se enciende y comienza a bombear agua del pozo al acumulador hidráulico. Por lo tanto, cuando se regula la presión en el sistema, la bomba funciona cuando se consume agua o se apaga cuando todos los consumidores de agua están apagados.
Ubicación de la estación de bombeo.
Antes de instalar la estación debe determinar su ubicación. La estación de bombeo debe estar cerca del pozo. La tubería desde el pozo hasta la casa debe colocarse por debajo del nivel de congelación del suelo con aislamiento y protección contra la acumulación de escarcha. Opciones de alojamiento:
- Espacios especiales con calefacción: granero separado, cuarto de servicio en la casa o en el sótano de la casa. La opción más preferida, ya que permite en cualquier momento realizar el mantenimiento del equipo en una habitación cálida.
- En el cajón, que es un pozo protector, está ubicado por debajo del nivel de congelación del suelo. Esta opción es menos común. El cajón está aislado para evitar la congelación del suelo en frío extremo, para evitar la congelación, el daño y el fallo de todo equipo costoso.
Estación de montaje
Con la autoinstalación, necesita saber cómo conectar la estación. La confiabilidad y la vida útil del sistema de suministro de agua dependen de la instalación correcta.
- Instalación de estación de bombeo. Se puede instalar en el soporte en forma de L fijado en la pared de la habitación, un podio especial en el piso donde se encuentra la estación. La estación se coloca, enfocándose en la dirección de la tubería hacia el pozo, de modo que no haya curvas innecesarias. La estación no debe estar en contacto con la pared. Se pueden instalar almohadillas de goma debajo de las patas de la estación para eliminar el ruido de vibración durante la operación.

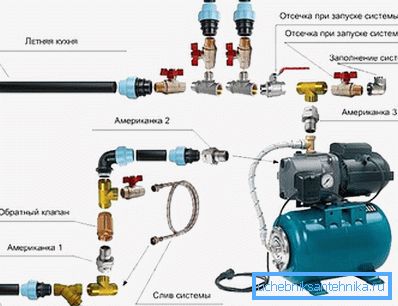

- Instalación de la entrada a la estación. A través de adaptadores a la entrada de la estación, se instala un filtro grueso, una válvula de retención, válvulas de cierre y un acoplamiento para cambiar a una tubería de plástico.
- Instalación de la tubería de aspiración. Al final de la tubería, que se encuentra en el pozo, se instalan una malla metálica y una válvula de retención. Para tender la tubería, se cava una zanja a la profundidad de la penetración de las heladas, en la que se coloca el suministro de agua. Las tuberías se colocan sobre un cojín de arena y se cubren con arena. Con una gran profundidad de penetración de escarcha, la tubería está aislada. Tubos de plomo en la casa y unidos al adaptador de acoplamiento.
- Instalación de la tubería de salida. La manguera flexible del acumulador está conectada a un interruptor de presión. En la salida, los tubos rígidos están unidos al filtro fino, válvula de retención, válvulas de cierre, acoplamientos para el tubo de presión en la casa.
Antes de una prueba, el agua se vierte en la estación de bombeo. Esto es necesario para evitar que la bomba funcione al ralentí.
La bomba está conectada a la red eléctrica y funciona. Todos los elementos de bloqueo deben estar abiertos. Todas las conexiones son revisadas para detectar fugas.
