Al organizar el sistema de suministro de agua de pozo, el maestro tiene que resolver una serie de tareas bastante complejas. Y uno de ellos es conectar la estación de bombeo al pozo con nuestras propias manos; después de todo, solo con la instalación y configuración adecuadas de esta unidad recibiremos agua sin interrupción y en el volumen requerido.

A continuación hablaremos sobre qué son estos sistemas y también describiremos en detalle el proceso de su instalación.

Diseño del dispositivo

Para levantar agua de pozos y pozos poco profundos de hasta 20 metros ubicados en hogares privados, la mayoría de las veces se usan bombas sumergibles o estaciones de bombeo automáticas. Y es precisamente la segunda opción que se ha vuelto más popular recientemente, ya que la estructura de dicha estación incluye todo un complejo de equipos que garantiza el funcionamiento ininterrumpido de todo el sistema.

Como regla general, la unidad de bombeo se completa con tales detalles:

• La bomba en sí, a menudo de tipo centrífuga. El dispositivo es responsable de elevar el agua y transportarla a través de tuberías.

Presta atencion A veces, una bomba de este tipo se instala además de una bomba sumergible, especialmente si es necesario elevar el agua de un pozo profundo a los pisos superiores.

• Capacidad hidroacumulativa, que es un tanque, dividida por una membrana en varias secciones. Gracias a este diseño, la presión en el sistema cambia más suavemente, y la automatización, que es responsable de iniciar la parte de bombeo, se enciende con menos frecuencia. Además, el uso de la batería suaviza los choques hidráulicos, lo que tiene un efecto positivo en el estado de todas las conexiones.

• Interruptor de presión reaccionando a un cambio en el sistema. Tan pronto como el nivel de presión en las tuberías y / o el acumulador desciende, el relé arranca el motor eléctrico de la bomba y el agua comienza a fluir hacia las tuberías desde la fuente.
• Manómetro para registro de cambios.

Un sistema de admisión de agua se utiliza para suministrar agua desde un pozo o un pozo, que es una manguera de succión equipada con una válvula de retención. En la salida se monta la tubería central, que conecta la estación automática con la casa y todos los puntos de consumo.

Tecnologia de montaje

Elegir un lugar

Antes de comenzar a trabajar en la instalación de la unidad de la bomba, debe seleccionar un lugar adecuado.

Los requisitos para ello son los siguientes:

• En primer lugar, El sistema debe estar ubicado cerca de la fuente de agua. Esto nos permitirá asegurar la ingesta de agua más eficiente sin pérdida de energía.
• En segundo lugar, El dispositivo debe estar protegido de los efectos de la precipitación. Por supuesto, la mayoría de las estaciones de bombeo se producen en recintos sellados, pero claramente no están diseñadas para trabajos permanentes bajo la lluvia y la nieve.
• En tercer lugar, El sitio de instalación debe proporcionar acceso al sistema para la puesta en servicio y el mantenimiento preventivo.
• Además, no debe olvidar que el motor eléctrico de la bomba hace mucho ruido, por lo que no debe montarlos en las salas de estar.

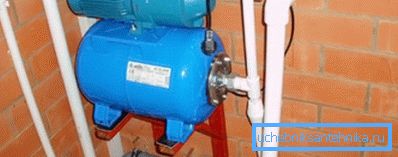

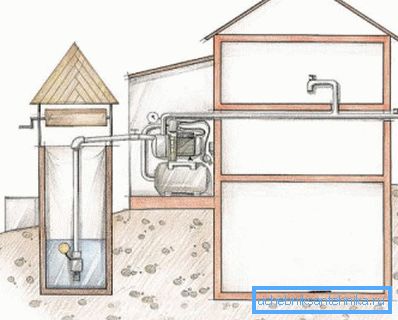

Desde este punto de vista, el sótano de la casa (si el pozo está ubicado en las inmediaciones de los cimientos), el foso o cajón será un lugar ideal para la instalación. También puede colocar la estación de control en el pozo, asegurándolo en un estante especial debajo del cuello.

Ponemos pipas

Después de elegir el lugar de instalación, debemos colocar una tubería desde la casa hasta la fuente de agua.

Las instrucciones para realizar el trabajo en este caso son bastante simples:

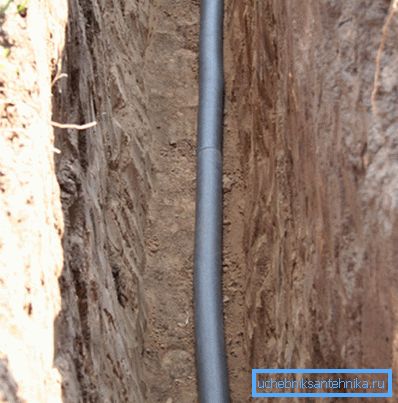

• Cavamos una zanja con pendiente hacia el pozo. La profundidad de la zanja debe ser algo mayor que la profundidad de congelación del suelo, por lo que protegemos la tubería de la formación de atascos de hielo.
• En la parte inferior de la zanja nos dormimos con una almohada de arena de hasta 20 cm de grosor.
• Ponemos el tubo, envolviéndolo previamente con materiales aislantes.

Presta atencion Como alternativa al aislamiento, se puede utilizar un cable calefactor autorregulador.

• En la cimentación hacemos un agujero a través del cual comenzamos la tubería hasta el sótano o el subsuelo.
• Conectamos la tubería al cableado interno, aislando cuidadosamente todas las áreas en habitaciones sin calefacción.
• Conectamos el otro extremo del tubo a la estación de bombeo a través de un accesorio especial con una válvula de retención y una malla para limpiar las partículas suspendidas. El precio de tal parte es pequeño, pero su uso mejora significativamente la estabilidad del sistema.

Conectamos la unidad

A continuación necesitamos conectar y ejecutar la propia unidad.

El esquema de conexión de la estación de bombeo para el pozo es bastante simple, y se puede realizar incluso con habilidades mínimas:

• Para empezar, estamos preparando una base sobre la cual se montará la estación. Lo mejor de todo, un pequeño podio hecho de ladrillo o fundido de concreto reforzado es adecuado para esto. La altura mínima de dicho podio es de unos 20 cm.
• Directamente debajo de las patas de la unidad se coloca una esterilla de goma con un grosor de unos 10 mm. El material elástico compensará efectivamente las vibraciones, reduciendo el desgaste del equipo y reduciendo el ruido.
• Las patas de la bomba están montadas en una junta de goma y fijadas con pernos de anclaje con arandelas anchas.

A continuación, debe conectar una manguera de admisión de agua.

Para conectar el uso:

• Pulgada de acoplamiento con rosca macho.
• Esquina de acero o bronce con rosca exterior.
• Una válvula antirretorno adecuada que garantiza un flujo de agua uniforme en el sistema.
• Conexión- "estadounidense".

Conectamos todas las partes en un solo sistema, conectando la tubería de admisión de agua a la parte de bombeo. Al mismo tiempo, es necesario controlar la estanqueidad de todas las juntas.

Por el mismo método, conecte el tubo de salida. Como se señaló anteriormente, aquí puede instalar un filtro de malla de metal grueso.

Puede optimizar nuestro sistema instalando un prefiltro delante de la parte de la bomba. El uso de este dispositivo de bajo costo le permite prolongar la vida útil de la bomba, ya que las partículas de arcilla y arena que entran en la sección de flujo son un factor importante en el desgaste de las piezas.

Presta atencion Los modelos centrífugos sufren de agua de mala calidad algo menos que los vibratorios, sin embargo, para ellos, la instalación de un filtro puede considerarse altamente deseable.

Configuración de pre-lanzamiento

Después de completar el trabajo con la parte hidráulica, es necesario realizar el ajuste inicial de todo el sistema:

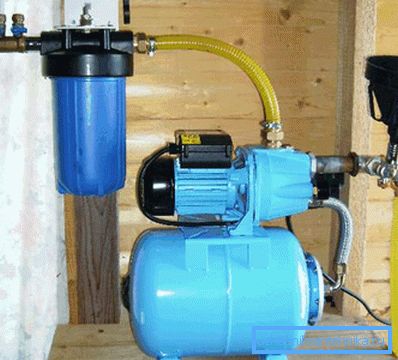

• Para ajustar la presión en la bomba a través de un orificio tecnológico especial, rellene aproximadamente dos litros de agua.
• Realice una prueba de puesta en marcha de la unidad, fijando el momento de inicio y parada del sistema. La velocidad de apagado óptima es de 2,5 a 3 bar, la parte de la bomba debe encenderse entre 1,8 y 1,5 bar.
• Si se observan desviaciones de estas cifras, es necesario abrir la tapa del interruptor de presión y calibrarlo girando los tornillos de ajuste. Como regla general, están marcados con una marca que fija la dirección de aumento y disminución en el indicador.

Una vez completado el ajuste, la bomba se puede conectar para que funcione en modo normal.

Conclusión

El esquema de conexión de una estación de bombeo a un pozo o pozo aquí es óptimo desde el punto de vista de confiabilidad y minimización de costos laborales. Por supuesto, se puede mejorar, pero para el principiante será suficiente y esta información. Siguiendo las recomendaciones, además de haber estudiado el video en este artículo, puede completar fácilmente la instalación y la configuración básica del sistema de suministro de agua.
