Conexión de la bomba al pozo: características y etapas de

05-08-2018
Suministro de agua

Conectar una bomba de pozo es una de las etapas más importantes y cruciales en la construcción de un sistema de suministro de agua autónomo. La conexión y el arranque correctos del equipo de bombeo dependerán de la vida útil y del funcionamiento normal del sistema.

Le diremos cómo conectar la bomba al pozo con sus propias manos.

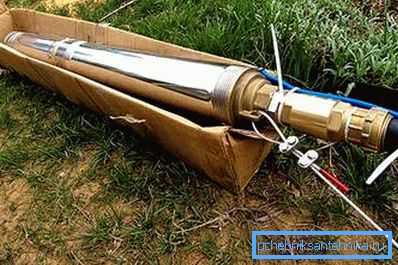

En la foto, una bomba sumergible conectada a comunicaciones y alimentación.

Instalación de equipos de bombeo.

Superficial

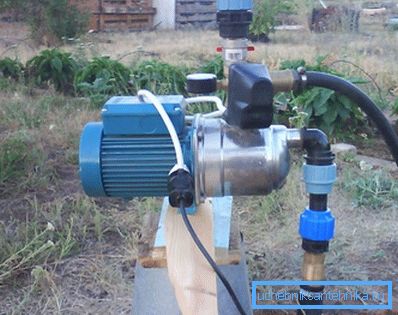

Las unidades de superficie le permiten elevar el agua desde una profundidad de no más de 9 metros.

Presta atencion Instalado en la superficie del equipo de bombeo le permite bombear agua desde una pequeña profundidad, no más de 8 a 9 metros. Esto se debe a la fuerza de la presión atmosférica, que no es capaz de elevar la columna de arriba, y si se usa mercurio en lugar de agua, entonces la altura de la columna será de 760 mm, lo que se conoce como presión atmosférica normal.

Por lo tanto, este equipo se usa para dar servicio a pozos abisinios y pozos poco profundos, así como para bombear agua desde sótanos, irrigación y otras obras..

Las bombas de superficie con mayor frecuencia representan estaciones que incluyen directamente una bomba con un motor eléctrico, un tanque de almacenamiento hidráulico, un sistema automático de arranque y apagado, un relé de presión y un manómetro.

Es fácil ensamblar la estación, por lo que es suficiente leer cuidadosamente las instrucciones del fabricante y realizar manipulaciones sencillas, conectando las partes entre sí.

Una tarea mucho más crucial es conectar la bomba de superficie al pozo y ponerla en marcha.

Para mayor comodidad, nuestros especialistas han recopilado una instrucción paso a paso:

  1. En el lugar donde se apoyará la estación de bombeo, se debe hacer un pedestal confiable o armadura de fijación, al cual se debe colocar rígidamente el marco del dispositivo, en el cual deben estar presentes los orificios de montaje o patas. Para reducir la vibración y el ruido debajo de la unidad es mejor colocar una alfombrilla de goma;

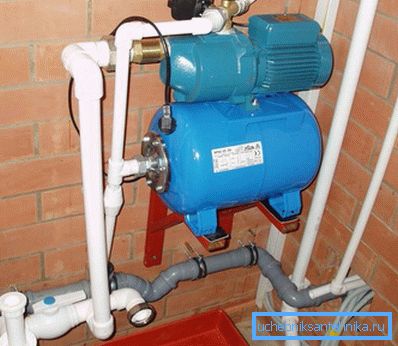

Para instalar utilizando una base confiable y hardware de montaje.
  1. Cortamos un trozo de tubo PND de la longitud requerida, y desde uno de los extremos montamos en él un acoplamiento de latón o plástico con una rosca interna, un niple y una válvula de retención. Además, una pantalla gruesa no será superflua;
El extremo del tubo se suministra con un filtro y una válvula.
  1. También suministramos un acoplamiento al otro extremo del tubo y lo conectamos a la entrada de nuestra estación. En la mayoría de los casos, dichos orificios están provistos de una rosca interna, que debe sellarse con una cinta FUM o una junta de lino. Si es necesario (para los modelos de eyector) montamos la manguera del sistema de recirculación;

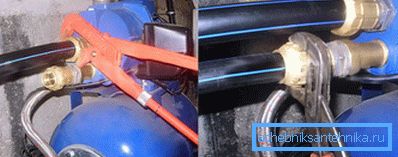

Conectamos el tubo de succión a la entrada del dispositivo.
  1. A continuación, conecte la salida de la bomba a las tuberías de agua a través de las válvulas de bola. Este puede ser uno o más diseños, por lo que puede necesitar una sola rodilla o camiseta. Para el trabajo utilizamos solo accesorios y acoplamientos de latón o plástico de alta calidad;

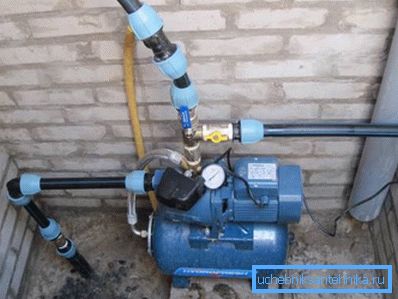

Hacemos la conexión de tuberías de agua.
  1. Enchufamos el enchufe a una toma de corriente de 220 V / 50 Hz;
  2. En un orificio especial en el cuerpo de la estación (generalmente en el área de la bomba), llene el agua de acuerdo con las recomendaciones del fabricante;
Llene el sistema con agua.
  1. Hacemos el lanzamiento del dispositivo y esperamos hasta que funcione el sistema de apagado automático. Después de eso, verificamos la presión en el tanque del acumulador en el manómetro y lo comparamos con los datos del pasaporte. Si los valores no coinciden, ajuste el interruptor de presión con tornillos especiales en su mecanismo;

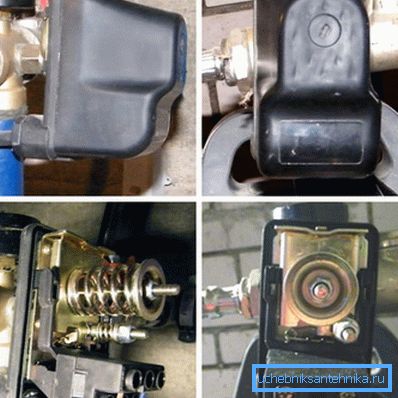

Si es necesario, ajuste el interruptor de presión.
  1. Cuando el tanque está lleno, abrimos los grifos y revisamos la presión y el trabajo general de la plomería.

Presta atencion Antes de conectar la bomba de superficie al pozo, asegúrese de que la longitud total de la tubería de flujo vertical y horizontal no exceda los valores máximos permitidos especificados en el pasaporte al dispositivo.

Sumergible

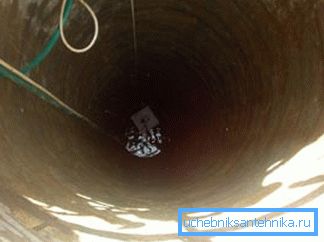

La bomba sumergible se instala directamente en el pozo.

Para bombear agua de pozos profundos, se utilizan dispositivos sumergibles que no están limitados por la altura de la columna de agua y la fuerza de la presión atmosférica..

Su instalación difiere de la instalación de estaciones de superficie:

  1. En primer lugar, se conecta a la bomba una tubería de elevación de agua hecha de polietileno de baja presión (HDPE). Para este fin, un acoplamiento de latón se une a su extremo, en el que se enrolla una válvula de retención. Luego tome el niple con una rosca externa doble y con su ayuda conecte la válvula con la entrada de la bomba;

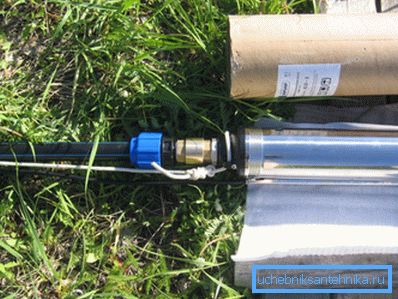

Conecte la bomba a la tubería de agua.
  1. A continuación, al tubo de elevación con clips eléctricos o cinta aislante, conecte el cable de alimentación del dispositivo cada tres metros;

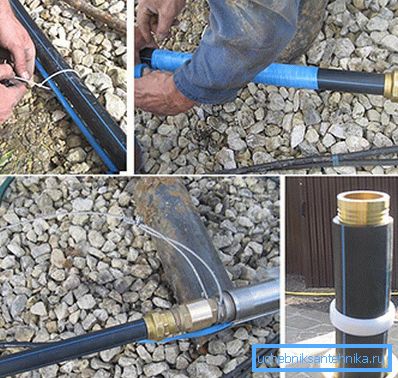

Tuerza el cable y la tubería.
  1. En la bomba se incluye generalmente un cable de seguridad hecho de nylon u otro material. El cable se debe enroscar en las orejas de montaje en el cuerpo de la unidad y se debe asegurar con dos (!) Clips;

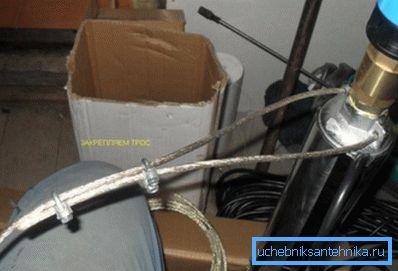

Fijar el cable de seguridad con 2 clips.
  1. Luego, la bomba, junto con la tubería, el cable y el cable, se introduce suavemente en la carcasa del pozo, mientras trata de no adherirse a la pared de la tubería. Para el seguro en el cuerpo del dispositivo puede llevar un anillo de goma. La profundidad de inmersión se toma generalmente para que el aparato se encuentre 2–3 metros por debajo del nivel dinámico del agua, pero uno y medio metros por encima del fondo del fondo;

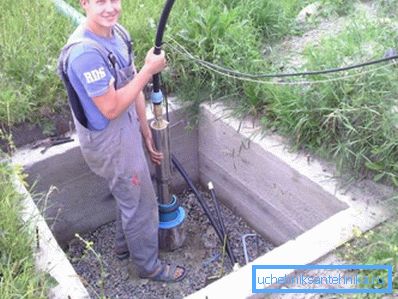

El dispositivo se sumerge cuidadosamente en el pozo.
  1. El tubo se enrosca en el orificio en la parte superior del pozo y se fija con abrazaderas. También hay un soporte para el cable de seguridad. Conectamos el cable a este soporte;
Fijación a la punta.
  1. Cerramos la tapa de la boca del pozo, el cable saliente a través de la entrada sellada (generalmente incluido) está conectado a la red eléctrica. Hacemos un arranque de prueba de la bomba; si el agua no sale, aspiramos aire con una boca desde la tubería para que la válvula de retención funcione;
Realizamos pruebas de puesta en marcha de los equipos.
  1. Después de un lanzamiento exitoso, conectamos la tubería de elevación de agua al sistema de suministro de agua.
Conectamos tuberías de agua al pozo.

Presta atencion Si la bomba está equipada con una válvula de retención interna, aún debería estar duplicada por un dispositivo externo de metal, ya que las válvulas internas no son confiables.

Conclusión

La conexión y la puesta en marcha del equipo de bombeo es una tarea muy importante y crucial, cuyo funcionamiento correcto determina el funcionamiento normal del sistema, cuyo precio es muy alto. Sin embargo, es posible hacer frente a este trabajo de forma independiente, simplemente realizando paso a paso de acuerdo con nuestro liderazgo. Para ver el proceso directamente, puede ver el video en este artículo.
