El suministro de agua autónomo es una cosa necesaria, pero muy importante. No solo tendrá que desarrollar la fuente, sino también garantizar el suministro de agua ininterrumpido con los parámetros necesarios de presión, composición química y volumen. Le diremos cómo traer el agua del pozo a la casa con sus propias manos, y cómo conectar y ajustar el equipo necesario.

Sistema de abastecimiento de agua autónomo.

En que consiste

Un sistema autónomo de suministro de agua es un conjunto de herramientas que permiten extraer el agua de un pozo, transportarla, acumularla, crear los parámetros de presión necesarios y gestionar y coordinar el trabajo de todos los elementos del sistema.

Las modernas capacidades técnicas y materiales hacen posible crear un sistema de suministro de agua completamente autónomo y automatizado, por lo que consideraremos tal opción.

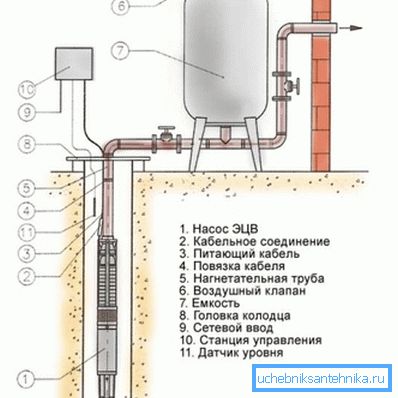

Por lo tanto, la composición de la tubería de fondo de pozo incluye:

1. Bomba de pozo profundo. La mayoría de los pozos tienen una profundidad superior a 8 metros, por lo que es necesario usar la unidad sumergible;
2. Boquilla con rosca externa de doble cara, válvula de retención y acoplamiento para conectar la salida de la bomba con el tubo de elevación;
3. Pipa de agua Es importante elegir un producto que pueda soportar la presión de acuerdo con la profundidad del pozo, es mejor usar modelos de metal-plástico o polímero, aconsejamos tuberías hechas de polietileno de baja presión (HDPE);
4. Cable de alimentación del motor de la bomba y la entrada sellada (bloque de terminales a prueba de humedad);
5. Ajuste para la transición de un tubo vertical a un tubo horizontal. Esto puede ser una rodilla o una te, dependiendo de las características de la instalación de la tubería;
6. Cabeza de pozo Este producto es una cubierta sellada en los terminales de tornillo con un terminal para tuberías y cables, así como sujetadores para el cable de seguridad;
7. Tubería horizontal para transportar el agua desde la fuente hasta la casa. Aquí también es mejor usar un tubo PND del mismo diámetro;
8. Un conjunto de accesorios para conectar el receptor: acoplamientos giratorios, filtro de esquina, boquilla. Dependiendo de la configuración de las tuberías, este kit puede variar;
9. Tanque hidroacumulador (receptor) 200 litros. Es mejor usar productos de plástico con una membrana, equipados con un manómetro y un interruptor de presión;
10. Arrancador magnético, cuyos terminales cierran / abren el circuito de alimentación de la bomba. El arrancador se controla mediante la corriente de operación del interruptor de presión del receptor. Instalado para arrancar bombas de alta potencia con grandes corrientes de arranque;
11. Estación de control de la bomba, que permite el inicio y reinicio manual del dispositivo;
12. El sensor de nivel de agua en el pozo y el relé de parada de emergencia de la bomba cuando el nivel del agua cae por debajo del nivel permitido.

Presta atencion La bomba sumergible y los elementos de control de automatización deben ser de la más alta calidad, por lo que no recomendamos guardar y comprar productos de fabricantes dudosos.

Inmersión y conexión de bomba.

Vamos al asunto.

Primero necesitas ensamblar un sistema de elevación de agua a la superficie:

1. Tomamos la bomba, y en su abertura de salida giramos el pezón con una rosca externa. Luego, enrollamos la válvula de retención en el niple y atornillamos el acoplamiento para que se conecte a la tubería PND (el acoplamiento se usa generalmente a 32 / pulgada);

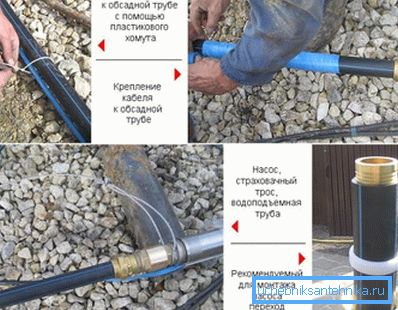

1. Conecte el acoplamiento con una tubería de agua, corte previamente al tamaño. El cable de alimentación del motor se coloca a lo largo del tubo y se fija con cinta o abrazaderas cada 2 a 3 metros;

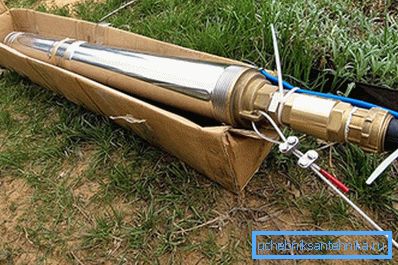

1. En los orificios de montaje en el cuerpo de la bomba, pase a través de un cable de seguridad (generalmente incluido) y fíjelo con dos clips en los pernos;

1. Tomamos la bomba y la bajamos suavemente dentro del pozo por la tubería, tratamos de no tocar las paredes de la carcasa. La distancia al fondo es de al menos 1 - 2 metros. El nivel dinámico del agua en el pozo debe estar al menos 5 metros por encima de la bomba;

1. El extremo superior del tubo se enrosca en el orificio de la cabeza del pozo y se sujeta, también llegamos con un cable. El cable de seguridad está conectado a un anillo especial en la parte inferior de la tapa superior;

1. Conectamos el cable a la red de 220 V y hacemos un arranque de prueba de la bomba. Si el agua no sale de inmediato, sáquela con la boca fuera de la tubería, es posible que la válvula de retención no haya funcionado debido al aire en el sistema;

1. Si el agua se va, significa que la primera etapa está completa.

  Presta atencion Si la bomba ya está equipada con una válvula de retención, es mejor duplicarla con un producto de latón, ya que es mucho más confiable: el precio de una buena bomba es demasiado alto para el riesgo.

Tubería subterránea

Ahora, en realidad, cómo obtener agua de un pozo en una casa. Para estos fines, es mejor utilizar una tubería de polietileno, ya que se vende en bobinas, y tiene la oportunidad de elegir un segmento de la longitud deseada para evitar uniones innecesarias.

También es útil una conexión giratoria para tuberías PND y un conjunto de accesorios adicionales. Utilice únicamente productos de calidad, le recomendamos que deje de elegir a los fabricantes italianos.

Por lo tanto, la instrucción para colocar tuberías desde el pozo a la casa:

1. En la profundidad de la congelación del suelo (para cada región tiene la suya, la franja central de Rusia es de unos 5 metros) cavamos una zanja desde el pozo hasta la casa. Es mejor colocar la comunicación en la línea recta más corta, ya que entonces no necesitará estaciones de acoplamiento giratorias, y el consumo de materiales será menor;

1. En la parte inferior de la zanja, vertemos una capa de arena de 10 a 20 cm de altura, con una ligera inclinación hacia el pozo (1% será suficiente). Ponemos una pipa en esta ropa de cama;

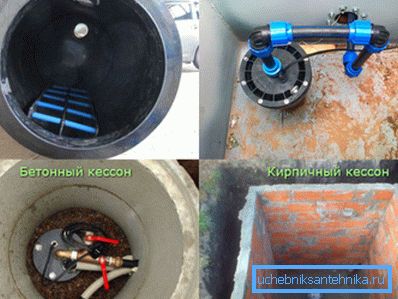

1. Enrollamos un extremo de la manguera en el cajón y lo conectamos con la ayuda de una rodilla y accesorios con un tubo de elevación;

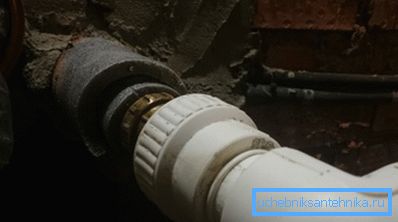

1. Comenzamos el segundo extremo en un orificio especial en la base de la casa o base, suministramos el punto de entrada con una funda de plástico y sellamos cuidadosamente con silicona u otro sellador;

1. El tubo se cubre con una capa de arena de modo que se cubra a una altura de 15 cm, luego la trinchera se cubre con tierra. Las piedras en el suelo no deben caer, el relleno del ariete no puede.

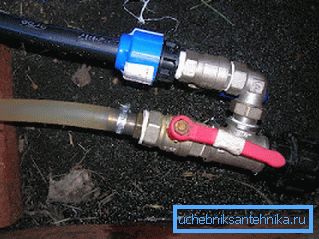

1. En la parte inferior de la tubería, es mejor proporcionar una válvula de drenaje para drenar el agua del pozo en caso de preservación del sitio para el invierno.

  Presta atencion Si la tubería se profundiza por debajo del nivel de congelación del suelo, debe aislarse con una cubierta de espuma de poliestireno especial, en la cual es mejor insertar un cable de calefacción que esté conectado al interruptor de temperatura. También vienen con un gráfico de entrada, ubicado en la superficie o cerca de ella.

Conexión del receptor

Como ya hemos dicho, el sistema de suministro de agua no solo debe suministrar agua al consumidor, sino que también debe garantizar una presión y un rendimiento aceptables para el funcionamiento normal de los equipos sanitarios. La bomba sumergible es capaz de crear una presión suficientemente alta, sin embargo, será inestable y, con un bloqueo repentino de la válvula, puede producirse un choque hidráulico.

Además, si la bomba está conectada directamente al suministro de agua, cada vez que se desbloquee el grifo en cualquier accesorio de plomería (fregadero, fregadero, baño, inodoro, etc.), el motor de la bomba se encenderá. Esto afectará negativamente la vida útil del motor, la mecánica de la bomba, así como los puntos de apagado en el relé o arranque.

Por lo tanto, se necesita un hidroacumulador, que acumulará agua a presión y la suministrará al consumidor. Cuando la presión en el tanque del dispositivo cae por debajo de cierto nivel, el interruptor de presión se activará, lo que cerrará el circuito de suministro del motor de la bomba y bombeará el volumen de agua requerido. Si la capacidad del tanque es de 100 litros o más, entonces para un número promedio de familias, el número de arranques de la bomba será pequeño y durará mucho tiempo.

Como regla general, el volumen del tanque del receptor se calcula sobre la base de la relación de 20 litros por llave, incluido el inodoro, las plantas de riego y otros.

Nos detuvimos para entrar a la tubería en la casa. Adelante

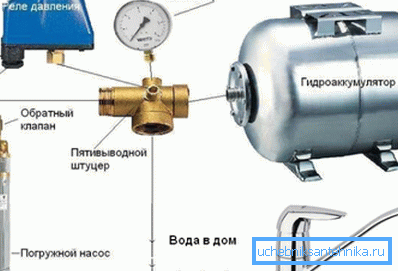

1. La entrada al tubo se conecta a través de un acoplamiento con un accesorio de cinco clavijas. Enrollamos el acoplamiento en un orificio de una pulgada a través del niple con una tuerca de sombrerete;

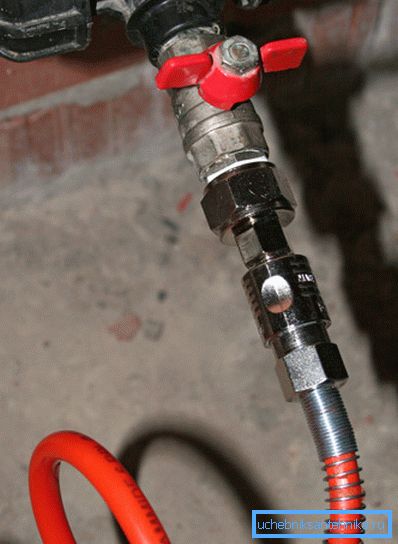

1. En la entrada del receptor enrollamos una curva de esquina, que extendemos con un segmento de tubo de la longitud deseada. Si es posible, en lugar de tubo y codo, utilizamos una manguera flexible con un grifo;

1. El extremo del tubo receptor está conectado a través de una válvula de bola con una tuerca de tapa con cualquier accesorio de orificio libre. Si se usa una manguera con un grifo, su extremo simplemente se atornilla a través de un adaptador ("americano") en la abertura de la boquilla;

1. ¿Al hoyo? pulgadas conectan el medidor de presión;
2. ¿A un hoyo desocupado? pulgada conectar el interruptor de presión;

1. El orificio restante de pulgada desocupada del acoplamiento de distribución se conecta a través de una válvula con una tuerca de tapa al suministro de agua que va al consumidor;

1. Conectamos el cable de alimentación de la bomba a los terminales de relé que se iniciarán y apagarán. El circuito de conmutación es simple y se describe en las instrucciones para el relé. Si se requiere un arrancador, entonces su bobina se alimenta a través de un relé, y la bomba se conecta a los terminales del arrancador;

1. Por separado, alimentamos el cable de la bomba a través de un interruptor manual, diseñado para arrancar la corriente del motor con un doble margen;

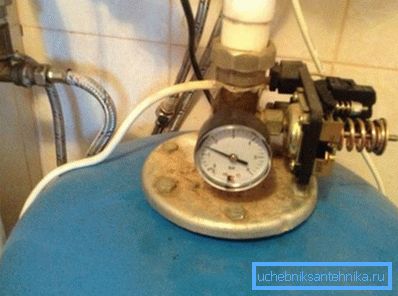

1. Usando el interruptor de palanca manual, iniciamos el equipo de bombeo y esperamos hasta que el tanque esté lleno, y el sistema apagará automáticamente la potencia del motor de la bomba. Notamos la presión sobre el manómetro. Luego abrimos varios grifos y dejamos que el agua baje hasta que el sistema vuelva a arrancar la bomba, también fijamos el valor de la presión;

1. Comparamos los valores obtenidos con las características de pasaporte del receptor y, si es necesario, ajustamos el relé.

Conclusión

La instalación de un sistema de suministro de agua autónomo es una tarea muy responsable, que consta de muchas etapas. Sin embargo, todo el complejo de trabajos se puede realizar de forma independiente siguiendo los puntos de nuestro manual (también aprenda cómo obtener una bomba de un pozo).

El video en este artículo muestra el proceso más claramente.
