Cómo medir tuberías de agua: todo lo que necesita saber

La gama de tuberías de agua incluye productos de varios tamaños. Para no entrar en una situación desagradable, cuando las piezas compradas no se ajustan a la sección u otros parámetros de los que ya están instalados, es importante que cada plomero no solo conozca los diámetros de tubería más comunes, sino que también pueda medirlos correctamente. Nuestro artículo estará dedicado a estas preguntas.

Dimensiones del equipamiento sanitario.

Parámetros basicos

Antes de analizar el rango de tamaño de los productos de agua y gas, que se proporciona en los estándares estatales y SNiP correspondientes, debe comprender en qué parámetros operaremos.

Al medir estas partes, necesitaremos los siguientes valores:

• D - diámetro. Representa la distancia entre los puntos más alejados entre sí en la superficie exterior.
• Doo - pase condicional. La magnitud del paso condicional es igual al diámetro del canal interno de la tubería, redondeado a un valor estándar con un cierto grado de precisión.

Presta atencion En el marcado internacional, los símbolos D y Dn, respectivamente, se utilizan para denotar el diámetro exterior y el paso condicional.

• s - espesor de la pared. Cuanto mayor sea este valor, más duradera será la estructura y más presión soportará la tubería.

Además, para apreciar completamente las capacidades de un modelo en particular, se utiliza la denominada relación de aspecto estándar (SDR). Este valor es calculado por la fórmula:

SDR = D / s

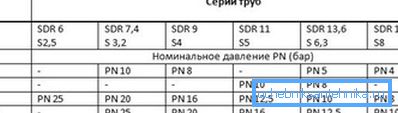

Como regla general, el valor SDR se redondea a valores tabulares, lo que le permite seleccionar fácilmente un material con la resistencia deseada a la presión interna.

Pulgadas o milímetros?

Otro punto importante es determinar la relación entre los tamaños de tubería métrica y pulgada. Parecería que no hay nada más simple: simplemente multiplique el diámetro de la tubería en pulgadas por el tamaño de una pulgada (aproximadamente 25.4 mm) y obtendremos el resultado deseado, pero en la práctica todo es un poco más complicado.

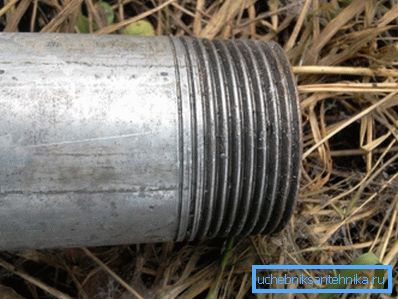

El hecho es que las pulgadas caracterizan la rosca de la tubería, que se corta al diámetro exterior, y cuando se seleccionan las tuberías (especialmente cuando se reemplazan productos de metal con plástico), el diámetro interior es importante.

Así que los plomeros profesionales utilizan relaciones estándar:

• Tubería de agua 1 2 pulgadas - paso condicional 15 mm, diámetro exterior de 20 a 22 mm.
• Tubería de agua 3 4: tubo de 20 mm, sección externa de 25 a 27 mm.
• Producto en pulgadas - 25 y 32 mm, respectivamente.
• Tubería de agua 1 1 2 - paso condicional de 40 mm, dependiendo del grosor de la pared, puede tener un diámetro de 45 a 50 mm.

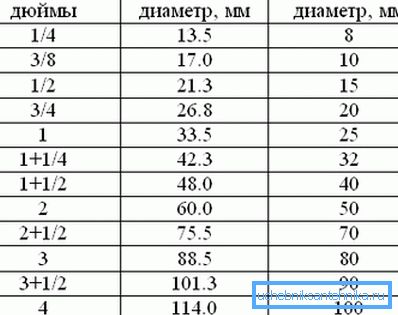

También en nuestro artículo se dan tablas de relaciones de pulgadas y dimensiones métricas de las tuberías más utilizadas en el trabajo.

Ancho de banda

A veces, para la selección de piezas utilizadas en la construcción de las comunicaciones, se requiere averiguar la capacidad de una tubería de un cierto diámetro.

Este valor indica la cantidad de líquido que puede pasar a través del canal interno por unidad de tiempo y depende de los siguientes factores:

• Material del que está hecha la tubería.
• Forma del producto (redondo / perfil).
• El diámetro del paso condicional.
• La longitud total del contorno.
• La presencia de la pendiente y su grado.
• Presión del sistema

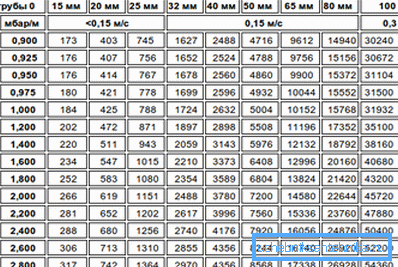

Para el cálculo de este valor, generalmente se usan fórmulas engorrosas, porque los plomeros suelen usar soluciones estándar, probadas en el tiempo o valores de tablas. Por lo tanto, según dicha tabla, el rendimiento de una tubería de agua es de 100 mm con una velocidad de movimiento del líquido a 0,3 m / sy una presión de 90 Pa / m será de aproximadamente 30 mil kg / h.

Presta atencion Para no hacer sus propios cálculos, puede descargar un programa de calculadora especial.

Métodos de medida a domicilio.

Puedes medir el tubo con tus propias manos de varias maneras:

• Si el producto tiene un diámetro suficientemente grande, entonces la forma más fácil es usar una cinta métrica flexible (un medidor de sastre es perfecto). Envuelva la cinta alrededor de la tubería y mida la circunferencia en la parte más ancha. Luego calculamos el diámetro, dividiendo la circunferencia por el número "Pi", aproximadamente igual a 3.1416.

Presta atencion Dado que las partes estandarizadas se usan en la vida cotidiana, la instrucción recomienda simplemente dividir la circunferencia por 3: la precisión será suficiente.

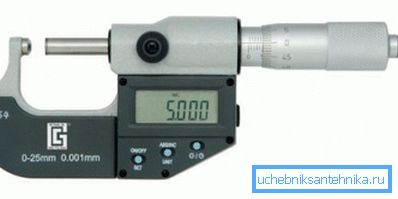

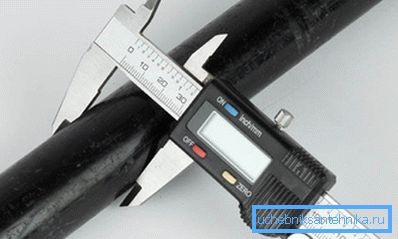

• Para trabajar con tuberías de diámetro pequeño, puede utilizar un calibrador o un micrómetro. Si se enfrenta a tareas similares de forma continua, es mejor comprar un modelo con una pantalla electrónica: su precio es ligeramente más alto que el de los medidores estándar, pero es incomparablemente más cómodo de usar.

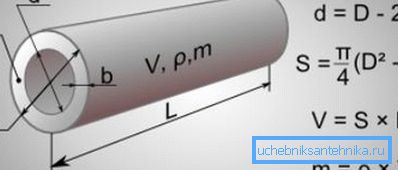

• Usando un calibrador también puede determinar el diámetro interno del producto. Para hacer esto, en un corte en varios lugares, medimos el grosor de la pared, calculamos el valor promedio de este parámetro y lo restamos dos veces del valor establecido del diámetro exterior.

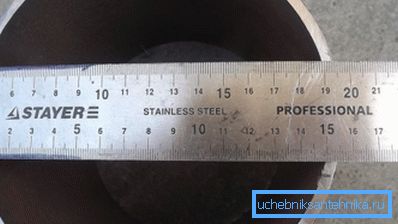

• Finalmente, para resolver el problema, puedes usar programas gráficos. Para una tubería que necesita ser medida, aplicamos una regla o un objeto con dimensiones previamente conocidas (por ejemplo, una caja de cerillas). Fotografiamos el producto y luego, con la ayuda de programas informáticos, relacionamos las dimensiones de la norma con las dimensiones de la tubería.

Presta atencion Muy a menudo, esta técnica se utiliza para objetos a gran escala, así como para tuberías, cuyo acceso es muy difícil de obtener.

Conclusión

Averigüe qué producto hay delante de nosotros: una tubería de agua de 50 mm, 60 mm o 1 1/2 pulgada, de varias maneras. Y cuanto más precisa sea la medida, mayor será la probabilidad de que se seleccione una pieza adecuada para la conexión o el reemplazo. Puede aprender más sobre los principios de medición de productos de tubería en el video de este artículo.
