Cómo hacer un cajón para un pozo - consejos y una guía

18-05-2018
Suministro de agua

Después de desarrollar una fuente de agua, debe estar debidamente equipada. La tarea principal para las regiones con clima continental es proteger el pozo de las heladas invernales y las inundaciones de primavera, por lo que decidimos decirle cómo hacer un cajón para el pozo, ya que resuelve este problema perfectamente.

En la foto, la parte superior del cajón de productos de hormigón.

Cajón

Propósito

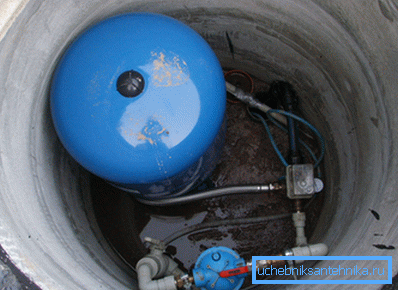

Las dimensiones del cajón del pozo permiten colocar el equipo de bombeo en él.

El primer y más importante propósito del cajón es proteger el espacio interno de las aguas subterráneas y de las inundaciones, así como de las precipitaciones. El segundo propósito es proteger la punta contra la congelación en invierno..

Todos sabemos por el curso de física que el agua se congela a cero grados centígrados y no puede fluir a través de las tuberías después de la congelación. Además, durante la cristalización, el agua se expande y rompe cualquier recipiente en el que se encuentra, por lo que las heladas pueden destruir un pozo sin calentar.

El agua helada rompe las tuberías fácilmente.

Para proteger la estructura y el equipo de los efectos de las bajas temperaturas, es necesario calentar esa parte que está por encima del nivel de congelación del suelo. Esta función es manejada perfectamente por una pequeña habitación, equipada alrededor de la cabeza del pozo y aislada con un buen material de aislamiento térmico.

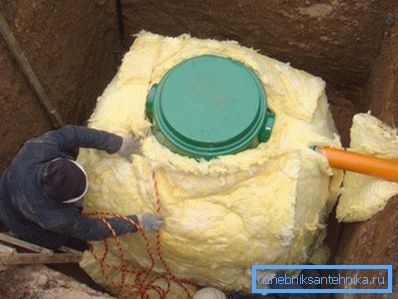

La instalación del cajón del pozo necesariamente incluye aislamiento.

Además de las heladas, existe otro peligro: la penetración de aguas sedimentarias, de inundación o subterráneas en el acuífero. En la mayoría de los casos, esto ocurre debido a la obstrucción suelta del espacio anular del pozo, o la falta de este, porque el agua penetra fácilmente en el espacio entre la carcasa y la pared del pozo. Luego fluye por el lado exterior de la carcasa, infectando el acuífero con lodo de conducción.

Aquí nuevamente, la construcción de los locales alrededor y sobre la cabeza del pozo puede ayudar, lo que podrá contener la presión de la inundación y las lluvias, así como prevenir la inundación de la boca del objeto.

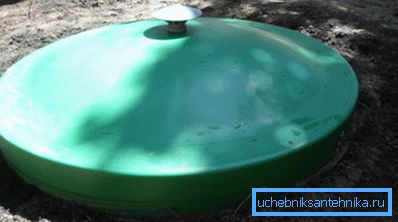

La cubierta sellada y la cámara de la cámara no permiten que el agua penetre en la boca de la fuente.

Presta atencion Es muy posible hacer una estructura de cajón con sus propias manos, porque no requiere demasiada responsabilidad y precisión, y tampoco tiene una estructura compleja, por lo tanto, en el caso de errores cometidos, no sucederá nada terrible.

Construcción y variaciones.

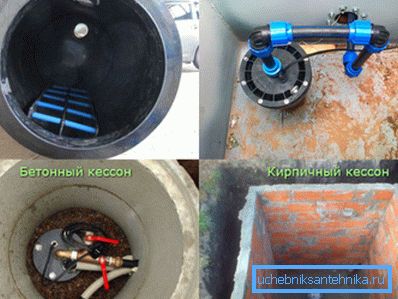

Hacer la sala de cajones puede ser de varios materiales.

El diseño de la estructura del cajón no está regulado y puede tener casi cualquier forma. Las dimensiones de la habitación se eligen de manera tal que el equipo de cajones para el pozo encaje en ella, y al menos una persona pueda adaptarse para la reparación y el mantenimiento del objeto.

A niveles altos de agua subterránea, las paredes de la estructura del cajón deben impermeabilizarse adicionalmente para proteger contra el agua a presión, y todas las juntas deben sellarse y sellarse cuidadosamente. Si el nivel de agua en el suelo no es alto, es suficiente para proteger la estructura de la humedad capilar y hacer un techo denso con una compuerta hermética.

Para la protección contra el agua es mejor usar un producto de plástico.

Presta atencion Como regla general, la estructura se reduce por debajo del nivel de congelación del suelo de 50 a 200 cm para proporcionar una reserva en caso de heladas bajas de emergencia. Además, las tuberías de agua se ubicarán justo debajo de la altura de penetración de las heladas, y es más fácil conectarlas a cierta altura sobre el piso.

No hay requisitos adicionales para el diseño del cajón, por lo que se puede hacer de una variedad de materiales utilizando diversas tecnologías de construcción.

Hay tales variedades principales:

  1. Cajón para pozos de metal. Los cajones metálicos para pozos se realizan mediante soldadura por arco eléctrico de un espacio cilíndrico o rectangular alrededor de la parte superior de la carcasa. Las estructuras cilíndricas hechas de tubos de acero de gran diámetro y láminas de acero para la formación del fondo y el techo son las más aplicables: son duraderas, fuertes y confiables, pero temen la corrosión y retienen el calor de manera deficiente;
  2. Cuarto de ladrillos Una opción excelente, confiable y cálida, sin embargo, el precio de un ladrillo y su colocación hacen que este método no sea el más popular entre los propietarios de pozos;
  3. Cajón para pozos de anillos de hormigón. Sin embargo, una de las estructuras más confiables y duraderas, la presencia de uniones entre los anillos reduce ligeramente la estanqueidad de la estructura, y el peso de los anillos de concreto requiere equipos de elevación e infla el costo de carga y transporte de productos de concreto;
  4. Estructura monolítica de hormigón. La variante más aceptable en términos de precio / confiabilidad, ya que no tiene juntas y está conectada por una jaula de refuerzo, y la fabricación no requiere el trabajo de especialistas o la compra de productos terminados;
  5. Recipiente de plástico. La opción más adecuada para áreas con agua subterránea alta, ya que está completamente sellada y no está sujeta a corrosión. La desventaja es la baja resistencia y la buena conductividad térmica.

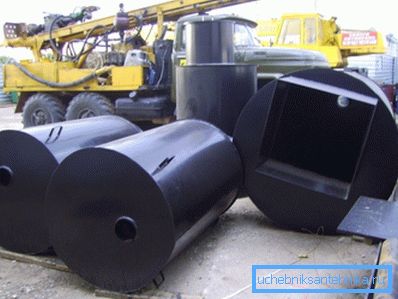

El cajón de metal para el pozo es fácil de hacer a partir de tubos de acero.

Producción de cajón monolítico.

La base de cualquier estructura monolítica es una jaula de refuerzo.

Si está listo para trabajar por su cuenta, nuestras instrucciones de ensamblaje de cajones de concreto le ayudarán a:

  1. En primer lugar, cavamos un agujero según el tamaño de la construcción futura y lo llenamos con polietileno de construcción. Si se planea colocar el equipo en el interior, las dimensiones mínimas son 1.5x1.5x2.4 m. Hacemos la profundidad teniendo en cuenta el lecho de grava de 20 cm de alto, el nivel del piso debe estar dos metros por debajo del nivel de congelación;

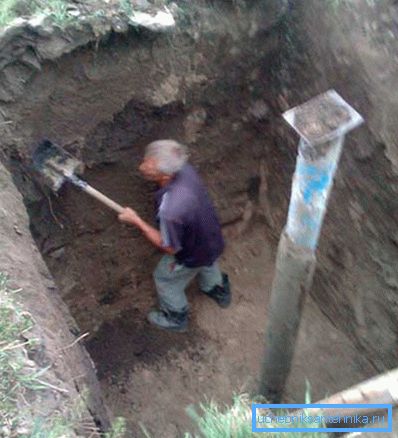

Cavamos una zanja para un cajón.
  1. Compactamos la ropa de cama y comenzamos a construir la jaula de refuerzo para las paredes. Utilizamos varillas con un diámetro de 12 mm, el ancho de la rejilla es de 30x30 cm, la distancia a las paredes del pozo es de al menos 70 mm. Las varillas están tejidas con alambre de acero o soldadas;
Construimos jaulas de refuerzo.
  1. Construimos encofrados a 50 mm de la jaula de refuerzo de muros a partir de tableros antiguos y láminas de contrachapado. Los escudos se cubren con una envoltura de plástico desde el interior y se derriban en forma de un cubo sin fondo ni techo, en los lugares de la entrada de comunicaciones insertamos mangas de plástico o metal. Es mejor hacer todo el encofrado a la vez, para rellenar la estructura de una sola vez;

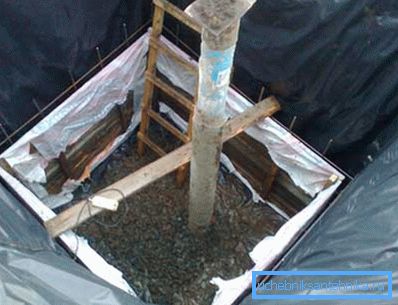

Construimos un encofrado para las paredes.
  1. Rellene el encofrado de hormigón M400 o superior en el encofrado, es mejor agregar aditivos hidrófobos. Utilizamos herramientas de vibración para compactar; alineamos el borde superior de las paredes por nivel (es más fácil hacerlo en la etapa de construcción del encofrado);

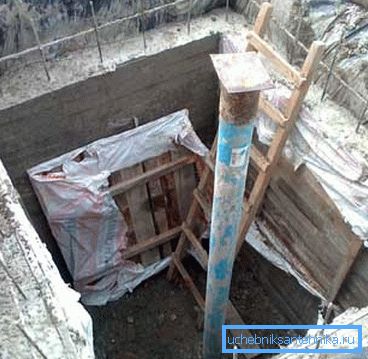

Formamos muros monolíticos.
  1. Estamos esperando el endurecimiento del concreto, luego desmontamos el encofrado y procedemos a la construcción del techo. Para hacer esto, al nivel del borde superior de las paredes de nuestra estructura, fabricamos el piso de tableros duraderos (espesor - 50 mm), que se apoya en barras con una sección de 150x150 mm o tubos de acero. Cubrimos el piso con una doble capa de polietileno y lo dejamos como un encofrado externo para la pared del pozo, en el centro del techo insertamos una caja para la escotilla;

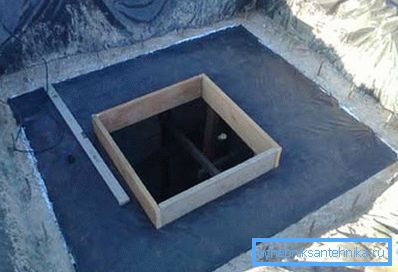

Confeccionamos pisos y encofrados para la losa de pisos.
  1. Colocamos la malla de refuerzo, que asociamos con el marco de las paredes, y rellenamos la losa. Inserte la manga para la extracción de ventilación y grifo de riego. Después de que el concreto se asiente, desmontamos el encofrado, la caja y el piso de las tablas, y colocamos un agujero para la escotilla con un ladrillo a una altura de 3 filas;

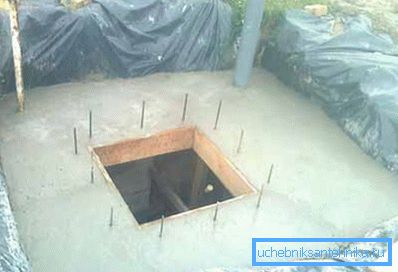

Llenar la losa.
  1. La parte de arriba del suelo del edificio se impermeabiliza cuidadosamente con masilla o un compuesto penetrante, y alrededor de la caja de concreto hacemos una pequeña área ciega aislada. Sin embargo, recomendamos profundizar el techo bajo tierra y aislar las paredes y el techo desde el interior con una capa de poliestireno expandido de cinco centímetros. A continuación, instale una compuerta sellada y un tubo para ventilación, que cubrimos con una tapa;

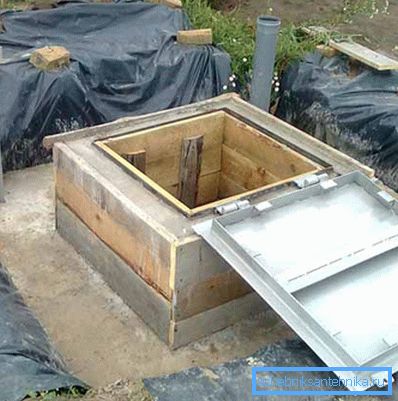

Instale la escotilla y retire la tubería.
  1. Los lugares de entrada de tubería están sellados con mortero y espuma.
Sellado de juntas de tuberías con paredes.

Presta atencion Al final de la construcción, cuando el concreto es completamente fuerte, el techo de la construcción del pozo debe cubrirse con una buena capa de betún y cubrirse con polietileno desde las paredes. A continuación, se puede cortar la capa de arcilla prikopat.

Conclusión

Si desea construir un sistema de suministro de agua confiable y duradero en el clima ruso, no puede prescindir de un cajón. Siguiendo nuestro liderazgo, puede construir uno de sus tipos más confiables: un cajón monolítico. Para aquellos que estén interesados ​​en los detalles, se adjunta el video en este artículo.
