Cómo elegir una bomba para el pozo.

La elección de la bomba depende del suministro ininterrumpido de agua a la casa con la presión y el flujo necesarios. Existen muchos modelos y tipos diferentes en el mercado, pero antes de elegir una bomba para un pozo, debe averiguar qué diferencias existen entre ellos.

La elección de la bomba se realiza después del final de la perforación y el bombeo operativo del agua. Para suministrar agua de pozos domésticos a agua, se utilizan bombas de agua centrífugas, que se pueden dividir en superficiales y sumergibles.

Bomba sumergible centrífuga y de vibración.

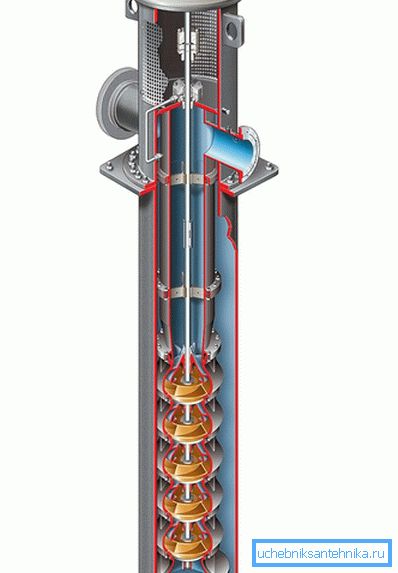

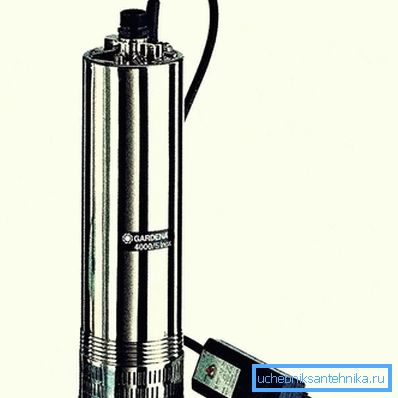

Para pozos, a menudo se usan bombas de pozo profundo centrífugas sumergibles accionadas por un motor eléctrico. La posición de trabajo de una unidad de este tipo es vertical, la bomba en sí está ubicada sobre el motor eléctrico. Se instalan directamente en el pozo para suministrar agua desde una profundidad de 10 m o más. Las bombas sumergibles modernas tienen un tamaño compacto, una forma cilíndrica y una alta eficiencia.

El principio de funcionamiento de una bomba centrífuga se basa en la interacción de la fuerza de las cuchillas del impulsor giratorio con el agua que fluye a su alrededor.

Los motores de bomba asíncronos, según la potencia de la bomba, pueden ser monofásicos y trifásicos.

Las bombas sumergibles están hechas de hierro fundido de alta resistencia, acero inoxidable y tienen propiedades de alto rendimiento, pueden bombear aguas altamente mineralizadas con un alto contenido de arena de hasta 180 g / m³.

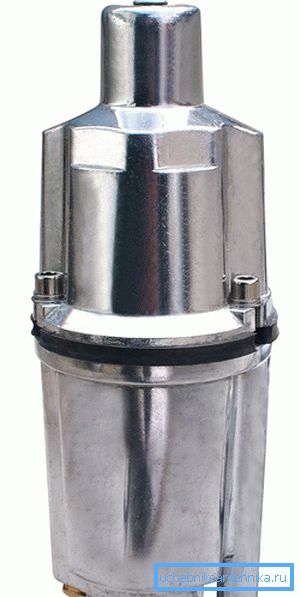

La bomba sumergible vibratoria se usa generalmente en pozos marginales poco profundos (hasta 50 m) en suelos arenosos.

El principio de la bomba sumergible vibratoria se basa en el funcionamiento de la membrana, que succiona y empuja el agua. La membrana es accionada por una varilla de metal.

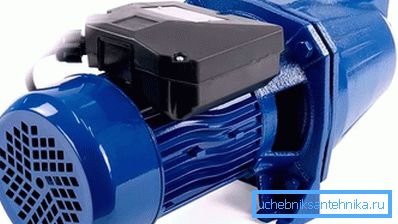

Bomba centrífuga de superficie

Las bombas de superficie para bombear agua de un pozo rara vez se usan, ya que tienen limitaciones en la altura de succión, que no exceden los 8 metros. Se instalan en la superficie. Al crear una presión reducida en la carcasa de la bomba, el agua se aspira, es decir, sube al eje de la bomba. Si la altura de succión es superior a 8 m, la bomba simplemente no podrá levantar el agua, o puede producirse cavitación, lo que reduce drásticamente la eficiencia de la bomba y conduce a la destrucción de las cuchillas del impulsor y otras partes.

Es posible instalar una bomba centrífuga de superficie solo cuando el nivel dinámico del agua no está a menos de 5 m de la superficie o si el pozo está equipado con autodescarga.

Pero hay casos en que el diámetro de la columna de producción es muy pequeño y no permite instalar una bomba sumergible, estos son pozos, por lo general, perforados a mano, y con frecuencia tienen una profundidad pequeña. En este caso, debe equipar el foso donde se instalará la bomba. El fondo del pozo debe estar 2 a 3 m más alto que el nivel del agua en el pozo.

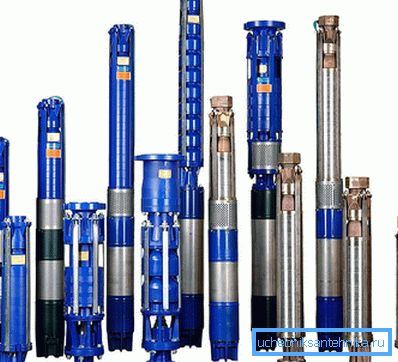

Datos basales que determinan el tipo de unidad.

Los datos de referencia que determinan el tipo de equipo y sus parámetros son:

1. Nivel dinámico y estático del agua en el pozo. Estos parámetros determinan la profundidad a la que se bajará la bomba o el tubo de succión y, en consecuencia, la presión del agua. El nivel estático se establece inmediatamente después de la apertura del acuífero, y el nivel dinámico es el nivel que se establece en el pozo con el bombeo máximo de agua. La bomba sumergible debe instalarse al menos 2 m por debajo del nivel dinámico; es mejor, por supuesto, llevarla con un margen, ya que puede caer con el tiempo debido a la obstrucción del pozo o del filtro.
2. Diámetro interior de la cadena de producción. Desde el diámetro interior del pozo depende de la bomba O. El diámetro de la cadena de producción se indica en el pasaporte del pozo, que proporciona la organización de perforación. El diámetro de la bomba se elige de modo que sea 1–2 cm más pequeño que el diámetro de la columna de producción. Con un diámetro más grande, deben instalarse centralizadores; de lo contrario, la bomba puede vibrar contra las paredes del pozo cuando la bomba está funcionando y, con un diámetro menor, simplemente no puede bajar la bomba.
3. Tarifa específica y total del pozo. Al calcular el rendimiento de la bomba, opere el caudal del pozo. La capacidad de la bomba no debe exceder el caudal de diseño del pozo (se indica en su pasaporte). De lo contrario, puede surgir una situación cuando la bomba, después de bombear el agua, funcionará en seco y, en ausencia de protección contra el funcionamiento en seco, fallará.

Calculo de rendimiento

La productividad de la bomba se selecciona por el flujo máximo por hora. Según SNiP, la tasa de consumo de agua por persona es de 200 l / día, es decir, para una familia de 3-4 personas, una bomba con una capacidad de 30–50 l / min será suficiente, dependiendo de si hay una piscina, si plantaciones Para suavizar las cargas pico y, en consecuencia, no instalar bombas de alto flujo, puede instalar un hidroacumulador.

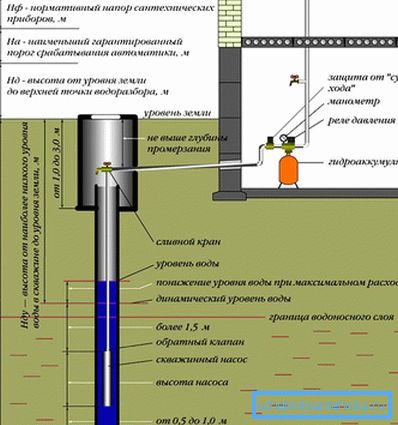

Cálculo de la presión requerida.

Para la selección adecuada de la bomba con el suministro de agua proyectado, es necesario calcular la presión deseada N. La presión de la bomba requerida está determinada por la fórmula:

H = H_g+H_d+H_libre donde -

· N_g - altura geométrica de la subida del agua, m;

· N_d - pérdida de cabeza a lo largo de la longitud, m;

· N_libre - Flujo libre al pico, tomado al menos 5 m.

La altura geométrica es la diferencia entre el punto más alto del suministro de agua y la profundidad o el eje de la bomba. Las pérdidas de cabezas a lo largo de la longitud se calculan utilizando tablas de Shevelev, y dependen del consumo de agua y del diámetro de la tubería, así como de su longitud y de qué material está hecho.

Con un valor subestimado de O de la tubería, la pérdida de presión a lo largo de la longitud puede ser el 80% de todas las pérdidas, por lo tanto, una O seleccionada correctamente de la tubería juega un papel importante.

Al conocer la presión requerida y el flujo de agua, la decisión final sobre la elección de la bomba se toma en base a las características de presión-flujo. Esta es la curva, la característica del pasaporte de la bomba, que muestra la dependencia de la cabeza H del caudal Q.

Existe una dependencia que hace que la presión disminuya a medida que aumenta el flujo, por lo que la selección de la bomba se debe realizar en la zona de tales condiciones donde la eficiencia es máxima.

La mejor bomba para elegir depende en gran medida de cómo se operará y si se utilizará la automatización para controlar la bomba e incluso la frecuencia de la bomba. Por lo tanto, para prolongar la vida útil del equipo, es necesario seleccionar cuidadosamente la bomba, según las condiciones de operación y las características del pozo.
