Colocación industrial del suministro de agua: métodos de

¿Cuál es la colocación del suministro de agua debajo de la carretera y en qué se diferencia de la conducción de tuberías a través de sitios de construcción? Responderemos a esta y otras preguntas igualmente importantes en este artículo.

Los métodos modernos de colocación de redes de agua y alcantarillado son diversos y, por lo tanto, puede elegir el método que mejor se ajuste a las características del objeto en el que se realiza el rastreo y el trabajo de instalación relacionado.

Métodos de rastreo de clasificación

De acuerdo con las peculiaridades del territorio, la presencia de la calzada, la intensidad del tráfico, los parámetros de transporte de un medio líquido, etc., se selecciona y utiliza un método abierto, oculto y cerrado de colocación de tuberías.

De acuerdo con la ubicación de la tubería varía:

• por encima del suelo,
• bajo tierra,
• método de rastreo bajo el agua.

Consideremos con más detalle la implementación de los métodos anteriores.

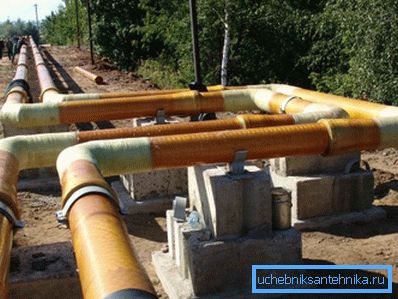

Rastreo abierto

El tendido de tuberías externas, o como también se denomina trazado abierto, se lleva a cabo mediante el uso de estructuras de construcción especialmente erigidas o ya existentes, como pilares, paredes, estanterías, etc. En algunos casos, este método permite la ubicación de las rutas a través de los canales de paso y semi-paso, en la superficie del suelo o en una zanja.

El trazado de terreno abierto en el suelo, cuyo precio es el más accesible, es el siguiente:

• fijación sobre soportes o sobre una base especialmente tendida;
• anclaje o instalación de carga en tuberías para evitar el hundimiento de ciertas secciones de la carretera y la aparición de situaciones de emergencia;
• Instalación rellenada con suelo local o importado.

La instrucción del dispositivo abierto de tuberías de agua y aguas residuales debajo de las carreteras de transporte proporciona los siguientes métodos para organizar los trabajos de construcción:

• con una breve parada de tráfico en la carretera (sin la necesidad de un desvío);
• con la detención del tráfico en dos etapas (primero se solapa un carril y luego el otro);
• Sin parar el tráfico (bypass dispuesto).

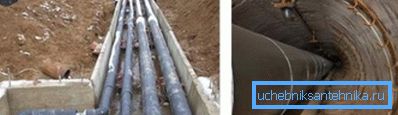

Importante: El trazado con la intersección de la carretera en condiciones hidrológicas y geográficas difíciles se realiza mediante túneles. Este método de tendido de la tubería es una buena facilidad de mantenimiento y reparación de la ruta.

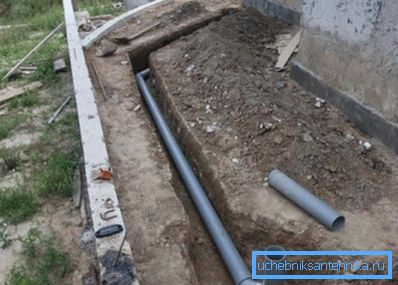

Rastreando de forma oculta.

Las formas ocultas de colocar redes de suministro de agua asumen la ubicación de las tuberías en zanjas especialmente excavadas para esto. En ausencia de la posibilidad de organizar trincheras, no se utilizan canales en las paredes y debajo de la losa de cimentación de los objetos de construcción.

Importante: una desventaja importante de esta solución es el difícil acceso a las comunicaciones, ya que la vía de reparación o mantenimiento solo se puede penetrar abriendo completamente las estructuras correspondientes.

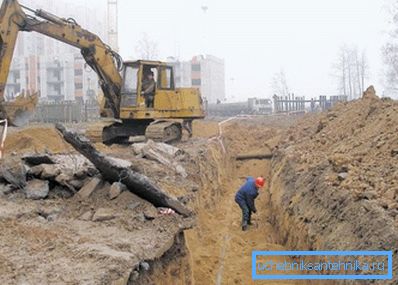

Entre los requisitos para llevar a cabo trabajos de excavación en la construcción de pozos y zanjas, observamos lo siguiente:

• La zanja se debe hacer sin cambiar la estructura natural del suelo;
• Si se selecciona el suelo por debajo del nivel especificado por el proyecto, se permite usar un lecho de arena en la parte inferior de la zanja, pero a condición de que el espesor de la capa no sea más de medio metro.
• Si se selecciona el suelo de acuerdo con la profundidad de diseño, el fondo de la zanja se alinea con un relleno de arena de 10 cm de espesor.
• El relleno del tubo se realiza desde arriba y en los lados utilizando una capa protectora de arena con un espesor de 15 a 30 cm, después de lo cual se llena el suelo.
• En el proceso de relleno, un rodillo se vierte fuera del suelo no consolidado y se forma, que se asentará en el nivel de diseño en aproximadamente un año.
• No está permitido colocar una ruta en invierno sobre una base congelada.
• Antes de colocar, las tuberías usadas y los elementos de conexión deben inspeccionarse para detectar defectos (astillas y grietas).
• El rellenado de la ruta tendida se puede realizar solo después de una prueba hidráulica exitosa.
• Dependiendo del diámetro del sistema de suministro de agua tendida, el relleno se realiza mediante una excavadora o manualmente.

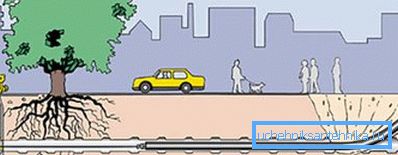

Rastreo de forma cerrada.

Las tecnologías modernas permiten establecer una ruta fuera de las tuberías de cualquier diámetro real sin la necesidad de abrir el suelo.

El enrutamiento cerrado se realiza mediante uno de los siguientes métodos:

• escudo y tunelización;
• microtunneling;
• punción con el uso de gatos, equipos de vibración, punzones de tornillo mecanizados, etc .;
• punzonado del suelo mediante punzones neumáticos;
• Presión de vibración al vacío del suelo.
• Perforación (horizontal, direccional, vibratoria).

La elección de uno de los métodos enumerados para la colocación de tuberías sin zanjas está determinada por el diámetro y la longitud de la ruta, las propiedades fisicomecánicas y las características hidrogeológicas del suelo. Nuevamente, la elección del método y, como resultado, el costo de instalar una tubería de agua por metro está determinada en gran medida por el tipo de equipo disponible.

Finalmente, consideremos con más detalle los métodos más efectivos y, por lo tanto, los más populares de empaquetadura cerrada.

• "Tubería en tubería" es un método que le permite restaurar una tubería desgastada e incluso una tubería de emergencia sin gastos excesivos. A veces, este método se usa para construir caminos que están protegidos contra influencias químicas y mecánicas externas.

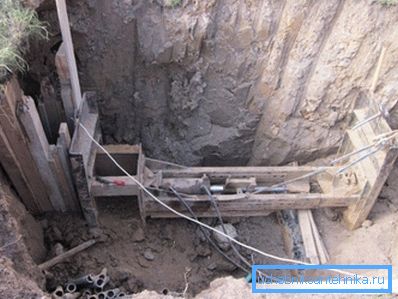

• La "perforación" es un método popular para hacer agujeros en el suelo mediante punzonado mecánico con equipo especializado.

Para crear una resistencia mínima más gruesa que el suelo, el equipo de empuje está equipado con una punta de una forma u otra. Como regla general, un cono de metal suave se utiliza como una punta. Un tubo se dibuja en el agujero cónico. (Ver también el artículo Cómo elegir tuberías para calefacción: características).

Conclusión

Ahora sabe qué es una tubería de perforación, y cómo se realiza la tubería de superficie y subterránea. Para aplicar en la práctica la información obtenida, por ejemplo, al organizar un sistema de suministro de agua o de alcantarillado con sus propias manos en una casa de campo.

¿Hay preguntas para las que necesita respuestas completas? Se puede encontrar más información útil al ver el video en este artículo.
