Colocación de tuberías en una casa privada: cómo hacerlo de

05-09-2018
Suministro de agua

Es bastante difícil equipar el sistema de suministro de agua en una casa de campo, pero es bastante posible. Si sigue las recomendaciones de los expertos y las reglas de construcción, el sistema funcionará correctamente durante muchos años.

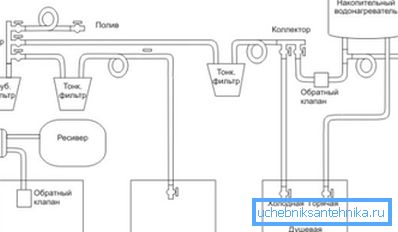

El suministro de agua en su sitio se puede organizar de forma independiente.

Fuentes de agua

En primer lugar hay que pensar en la fuente de agua.

  1. Debe proporcionar a cada uno de los residentes de la casa 30/50 litros de agua por día.
  2. Al equipar el edificio con un moderno sistema de alcantarillado, ducha, baño, el consumo de recursos por persona aumenta 3 veces.
  3. Para regar las plantas necesitarán, al menos, 5 l / m ?.

Tipos de fuentes de ingesta de agua.

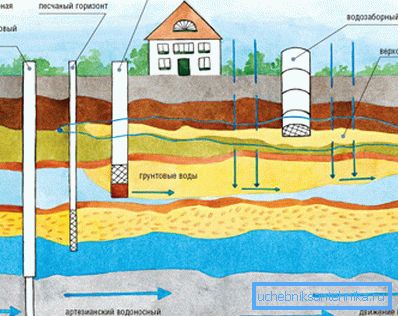

Fuentes de agua autónomas.
  1. El suministro de agua centralizado está conectado al sistema comunal del pueblo.
  2. El análogo autónomo utiliza agua de una fuente individual en el sitio. Puede ser un pozo, un pozo, un manantial, un río, etc.

Presta atencion El consumo de agua autónomo debe ubicarse a no menos de 20 m de las letrinas. Lo mismo ocurre con los tanques sépticos, pozos negros y pilas de compost.

Si se lleva a cabo la instalación paralela de un cable con un sistema de suministro de agua, la distancia desde él hasta las tuberías debe ser de al menos 10 cm. Los cables tendidos en paralelo con la tubería caliente deben protegerse de las altas temperaturas.

Conexión a la carretera comunitaria.

  1. La forma más fácil de conectar un suministro de agua privado a la red de suministro de agua central.
  2. Para esto necesitamos concluir un acuerdo con el "Vodokanal" local.
  3. En el permiso emitido, se indicarán las condiciones para conectarse al sistema y utilizar el recurso.
  4. Antes de la construcción del acueducto, se le dará un dibujo de la ubicación del objeto al que deberá conectar, recomendar el mejor método de colocación de tuberías.

Abastecimiento de agua autónomo

  1. Es más racional cavar un pozo o hacer un agujero cerca de la casa. Así se reduce el gasto de las tuberías.
  2. Si se coloca un dispositivo de drenaje (para el suministro de agua en verano que no se usa en invierno), se debe colocar por debajo de la profundidad de congelación del suelo.
  3. De esta marca depende de la profundidad de la plomería en una casa particular. Es necesario al excavar una zanja para la instalación de una sección de red externa.
  4. La red debe tenderse con una pendiente (alrededor de 3/5 mm por 1 metro de tuberías). Se asegurará la descarga completa de agua al final de la temporada.
  5. Al final de la sección externa del suministro de agua, es necesario instalar una barra de drenaje con un asa giratoria o una válvula de cierre.

Dispositivo de red típico

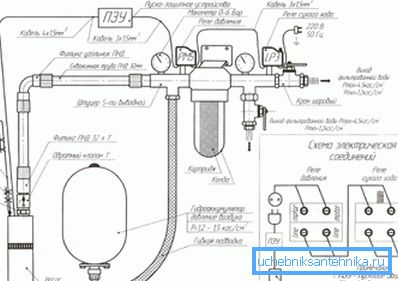

Diagrama de red

Red de suministro autónoma es una combinación de partes externas e internas.

Sus elementos son tales estructuras, dispositivos y equipos.

  1. La fuente de agua, incluidos los equipos para el recurso de elevación y bombeo (bombas sumergibles o de superficie).
  2. Dispositivos de filtración para la limpieza gruesa y fina de líquidos.
  3. Sistema de suministro (tuberías, válvulas de cierre, tanques de almacenamiento y presión de agua).
  4. Aparatos de calefacción.
  5. Control automático de equipos.
  6. Consumidores de agua: lavamanos, lavabos, bañera, ducha, etc.

La presión en el suministro de agua autónomo es proporcionada por una estación de bombeo o una torre de agua. Para este propósito, se monta un paso superior con una altura de 3/4 m, se coloca un tanque de metal o plástico sobre él.

Parte externa del sistema.

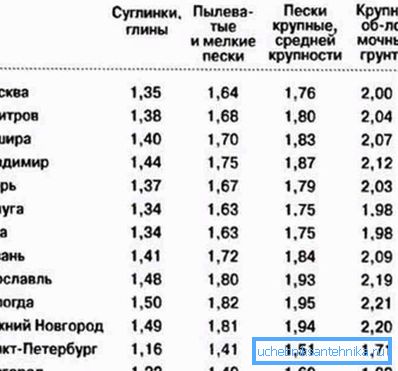

Nivel de congelación del suelo en algunas regiones de Rusia.
  1. En función de la estacionalidad de la operación (solo en verano o durante todo el año), la parte externa de la red puede colocarse parcialmente en una zanja o montarse utilizando un método abierto.
  2. Cuando se coloca bajo tierra, las tuberías deben instalarse con una pendiente hacia la estructura de toma de agua. La profundidad de colocación debe estar 20 cm por debajo del nivel de congelación del suelo en el sitio.
  3. La red, colocada en el suelo o por encima de la marca de su congelación, debe envolverse con aislamiento.

Suministro interno de agua

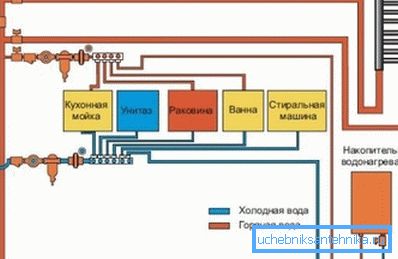

La foto es un simple diagrama del suministro interno de agua.

El primer paso es dibujar un diagrama. Es necesario calcular el costo de los materiales y montar la red sin errores. Los dibujos y cálculos simples permitirán no transferir estructuras o cambiar equipos debido a su tamaño, que no se ajustan a un área en particular.

El dispositivo correcto y el esquema competente de instalación del sistema de suministro de agua en una casa privada consta de lo siguiente.

  1. Tubería
  2. Medición de agua si el sistema está conectado a una carretera centralizada.
  3. Puntos de consumo y los dispositivos instalados en ellos.
  4. Calentadores de agua, si se proporciona agua caliente.
  5. Válvulas de regulación y parada.
  6. Red de dilución.

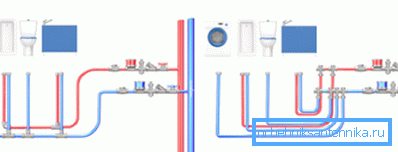

Variedades de ordenación de la red interna.

Si tiene planes aprobados por el estado en sus manos, debe verificarlos con las realidades del sitio y seguirlos estrictamente. Si no hay documentos técnicos, haga sus propios dibujos de trabajo. El plan debe mostrar para escalar todos los elementos de la red, su ubicación y configuración.

Lo mejor es tapar las tuberías de agua en las paredes o esconderlas con estructuras de cojinetes orientadas hacia los lados. La instalación abierta de la red en su propia casa se realiza cuando otras opciones no son posibles.

Presta atencion Es deseable reducir la longitud máxima de la tubería, así como el número de dobleces y juntas, la mayoría de las veces son la causa de las fugas. Los ángulos rectos reducen la presión en el sistema y, por lo tanto, tampoco son muy deseables.

¿Qué tubos elegir?

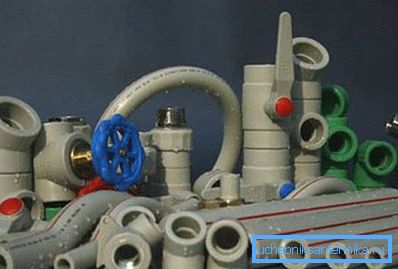

Tuberías de plástico - los elementos más modernos de suministro de agua.

La instrucción dice que es aconsejable elegir tuberías de agua que sean livianas pero duraderas. Además, deben ser resistentes a los productos químicos y temperaturas extremas.

Sobre esta base, los productos de plástico son ahora los más populares:

  • Análogos de polietileno HDPE (polietileno de baja presión);
  • tubos de polipropileno (PP);
  • productos de cloruro de polivinilo (PVC);
  • Tuberías de plástico y aluminio.

Las principales ventajas de las tuberías de polímero son las siguientes.

  1. Incluso una persona que no es particularmente versada en plomería puede hacer frente a su instalación sin ningún problema.
  2. Los compañeros de red son muy fuertes, casi monolíticos, y utilizan un tipo especial de soldadura (si se utilizan tuberías de PE y PP).
  3. Los tubos de polímero se pueden doblar. Esto minimiza el número de peligrosos, en términos de accidentes potenciales, sitios y puntos.
  4. A menudo, la soldadura de uniones se puede evitar conectando los elementos de red con la ayuda de accesorios combinados con insertos de metal.
  5. Entre las principales ventajas de las tuberías de polímero, un excelente nivel de rigidez y resistencia a la torsión. Esto es especialmente valioso si la bomba eléctrica integrada en el sistema desarrolla un par fuerte.

Presta atencion Las tuberías de plástico no deben fijarse a las paredes o al techo con soportes rígidos. Se recomienda su uso para filtros, válvulas, válvulas y contadores.

Para la tubería de polímero en sí, los soportes deslizantes son los más adecuados. Su paso debe ser de un metro. En áreas donde no es posible instalarlos, se colocan compensadores anulares por cada 3 metros de la red.

Instalacion del sistema

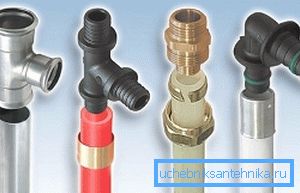

Tipos de accesorios para el acoplamiento de elementos de red.
  1. La estructura interna del sistema consiste en cableado de tuberías a puntos de consumo de agua.
  2. No importa cuál sea la complejidad y el precio del sistema, el cableado dentro de la casa debe comenzar con la instalación de válvulas de cierre de los elevadores. Son necesarios para los cortes de emergencia y reparación de la red.
  3. La tubería debe tenderse con una pendiente de 3 mm por red de metro, en la dirección de las bandas.
  4. Las partes de metal y plástico del sistema deben acoplarse con accesorios de tipo rizo. (otro nombre - accesorios de compresión), elementos plásticos monolíticos - mediante soldadura.

Presta atencion Si la plomería incluirá equipo eléctrico, es necesario cuidar su conexión a tierra y su protección contra rayos. Todo el cableado debe protegerse adicionalmente de la humedad.

Conclusión

Es posible equipar el sistema de suministro de agua en su propia casa por su cuenta. Debe ser advertido, no es tan simple. Lo principal aquí: seguir todas las normas de construcción y los requisitos de los especialistas.

El video en este artículo lo ayudará a encontrar más información.
