Cartucho de cartucho es una parte simple pero importante.

Ninguna casa puede prescindir de un mezclador: es este dispositivo simple que le permite alcanzar la temperatura del agua deseada. La mezcla de agua proporciona un dispositivo sin complicaciones llamado cartucho. Periódicamente, es necesario reemplazar el cartucho, ya que su recurso es limitado, por lo que la información sobre el dispositivo y su reemplazo independiente no será superflua.

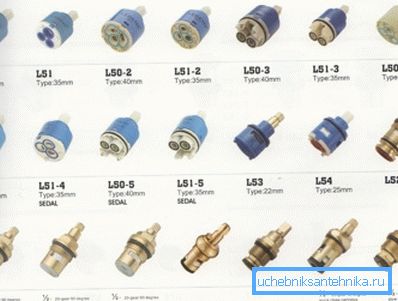

Tipos de cartuchos

Puede seleccionar 2 tipos de cartuchos: tipo de bola y disco.

El principio de su funcionamiento es similar, pero el diseño es significativamente diferente:

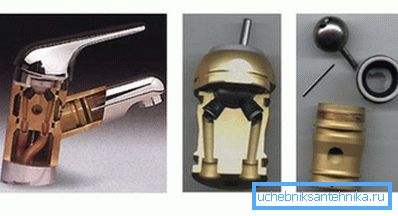

• Cartucho para válvula de bola es una bola con 3 agujeros.. Dos de ellos están diseñados para recibir, respectivamente, agua fría y caliente, 1 - para suministrar agua después de la mezcla. Durante el ajuste de la temperatura, la bola gira en el asiento, ajustando así el grado de apertura de cada uno de los agujeros;

• el cartucho de disco funciona según el mismo principio, solo que en lugar de una bola con orificios, se utilizan 2 placas con orificios, La parte superior puede moverse en 2 direcciones, debido a lo cual se lleva a cabo el ajuste de la mezcla y la presión del agua del grifo.

Con respecto al rendimiento, es difícil identificar al líder: el precio y el recurso son comparables en ambas opciones, y explicar la mayor prevalencia de los modelos de disco puede ser una mayor complejidad de la producción de cartuchos de bolas. Debido a esto, no todos los fabricantes de plomería tienen permiso para producir modelos de bolas

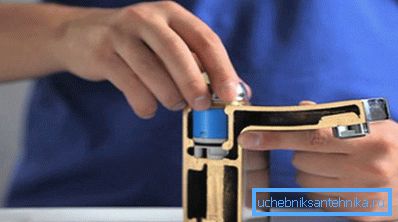

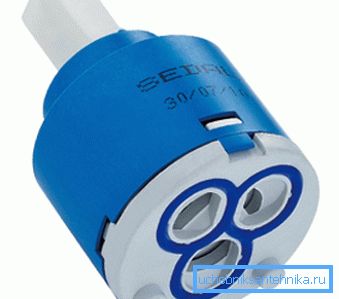

Dispositivo de cartucho

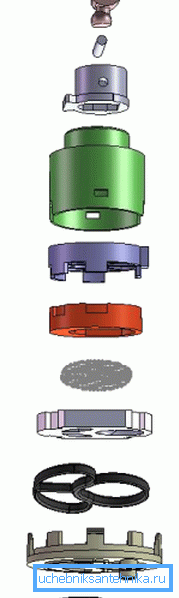

El cartucho del disco incluye varias juntas de goma, un par de discos con orificios para el paso del agua, un silenciador y el propio cuerpo:

• la parte inferior de la caja del cartucho (parte inferior) está en contacto con la parte inferior de la mezcladora a través de una junta de goma, esto es necesario para que la mezcladora no tenga fugas. Si no se garantiza la estanqueidad de este conjunto, tendrá que pensar en cómo quitar el cartucho del grifo y reemplazar la junta;

• seguido de la parte inferior con agujeros, encima de la cual hay otra junta de goma;
• Luego se coloca una placa con 3 orificios en la parte superior de la junta en la parte inferior. Debido a las protuberancias y ranuras correspondientes en la placa y la parte inferior de la placa permanece estacionaria cuando el mezclador;

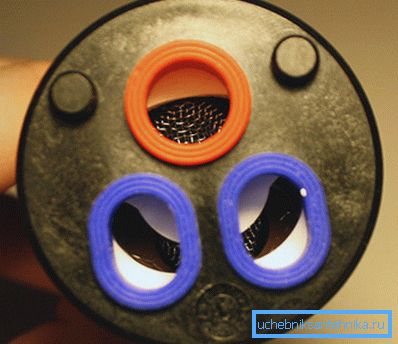

• La malla metálica se encuentra en la cavidad de mezcla. Muchos lo llaman erróneamente un filtro, pero en realidad su propósito es la reducción de ruido;

• una placa de cerámica móvil se coloca encima de la placa fija;

Presta atencion La ausencia de una junta entre las placas de cerámica no debe confundirse, la hermeticidad de la unión se logra mediante una capa de lubricante y la planitud de la superficie de las placas, que se pegan entre sí. Si la superficie de la placa está dañada, tendrá que pensar en cómo cambiar el cartucho en el grifo.

• una correa está instalada encima de la placa móvil (debido a las protuberancias, la correa mueve la placa superior al girar);
• luego, la parte superior del cuerpo oculta la construcción descrita y está conectada a la parte inferior;
• El cubo, el eje y el vástago aseguran el funcionamiento del sistema en su conjunto.

Principio de funcionamiento

La funcionalidad de un mezclador de una sola palanca no es diferente de un diseño convencional de 2 válvulas. Cuando la manija se gira en el plano horizontal, la temperatura del agua se regula, y cuando la manija se eleva, la presión de flujo cambia.

En la posición central, la placa superior está en una posición tal que el acceso está abierto tanto al agua fría como a la caliente. Al girar completamente hacia la izquierda o hacia la derecha, uno de los orificios se cierra.

Al levantar el mango del mezclador, la misma placa superior se mueve con respecto a la inferior, y el orificio se mezcla con el orificio en la parte inferior, y la presión del agua cambia en consecuencia. En este caso, el agua pasa a través de un supresor de ruido de malla metálica. En algunos modelos, se pueden usar pestañas de plástico en lugar de esta malla.

Problemas con el cartucho y su sustitución.

Tarde o temprano, cualquier cartucho tendrá que cambiar, porque tiene elementos móviles. Muy a menudo, el motivo de la sustitución no es el desgaste, sino la obstrucción o problemas con las juntas de goma. En cualquier caso, el problema puede ser tratado con uno mismo.

Posibles fallos del mezclador

Más a menudo se enfrentan a tales problemas:

• es posible una ligera disminución de la presión incluso con una válvula completamente abierta. La razón principal en este caso no está en el cartucho, pero, lo más probable, en el hecho de que el aireador simplemente está obstruido, solo pincelarlo con un cepillo de dientes. Un poco menos frecuente, un inicio sólido atascado en un agujero en el cartucho puede causar una caída en la presión;
• la obstrucción del cartucho puede hacer que el agua del grifo salga constantemente, debido a la contaminación, la placa móvil simplemente no puede bloquear completamente el orificio a través del cual el agua entra en contacto con el agua;
• También es un signo de fallo del cartucho, ya que se puede considerar la incapacidad para ajustar la temperatura del agua, el cambio espontáneo en la temperatura del agua;
• A menudo puede escuchar quejas sobre el hecho de que empecé a cavar una llave. Reemplazar el cartucho no ayudó, la razón más probable es que esté en la junta de sellado, que debe sellar la unión entre la parte inferior de la mezcladora y el cartucho. Es bastante delgado, por lo que incluso una leve corrosión del cuerpo del grifo puede ser la razón por la que no se puede lograr una estanqueidad total.

Por sí solo, el cartucho es un artículo barato, por lo que si ha estado en el orden de varios años, a la mínima señal de un mal funcionamiento, debe ser reemplazado por uno nuevo. El costo de los modelos con una relación precio / calidad aceptable comienza a partir de 250 rublos. Si se instala un cartucho de bolas en la mezcladora, usted mismo podrá repararlo.

Sustitución de un cartucho de disco

Muchos están confundidos por la pregunta de cómo reemplazar el cartucho en el grifo, pero de hecho, toda la operación tomará de 10 a 15 minutos. No tiene sentido desmontar y reparar el cartucho, por lo que todo lo que se necesita es desmontar el mezclador e instalar un cartucho nuevo en lugar de uno estropeado. (Ver también el artículo El dispositivo del mezclador para el fregadero: características).

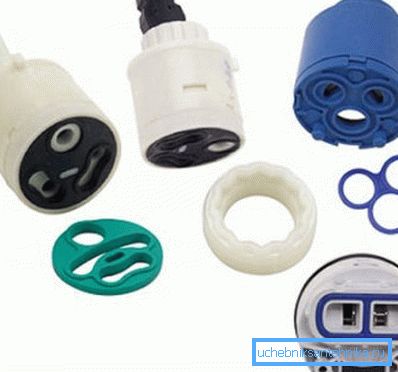

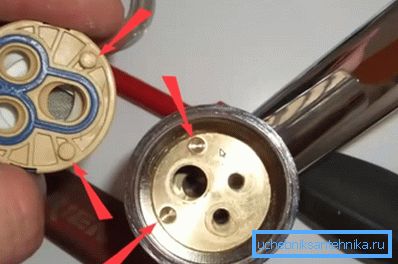

A pesar del mismo principio de funcionamiento, el diseño de los cartuchos de diferentes fabricantes es diferente, por ejemplo, puede ser con un fondo plano o en las patas, y la colocación de las patas puede ser diferente. Por lo tanto, cuando visite una tienda de plomería, es mejor llevar un cartucho viejo.

Presta atencion Si la ubicación de las patas en la parte inferior no coincide, entonces se garantiza que el cartucho tendrá fugas, ya que no será posible lograr un ajuste entre el cartucho y la parte inferior de la mezcladora.

El desmontaje de la grúa con el cartucho se realiza en la siguiente secuencia:

• el suministro de agua a la mezcladora se apaga primero;

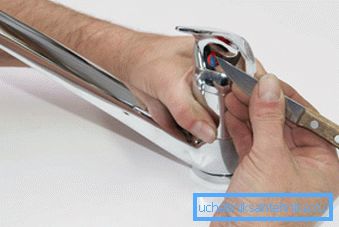

• luego, haciendo palanca suavemente con un cuchillo o destornillador, debe quitar el tapón de la batidora. Está pintado en azul y rojo para no confundir en qué dirección debe girar el asa;

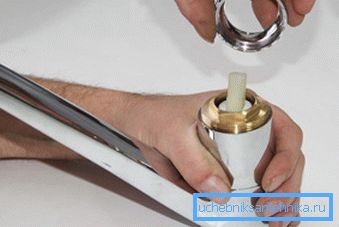

• Después de eso, se necesitará una llave de tubo de 6 puntos, se podrá ver un tornillo debajo del forro que se quitó y se debe quitar. Después de eso, puede quitar la manija y destornillar el delantal decorativo con la mano. Una tuerca de latón será visible debajo de ella, que solo se puede destornillar con una llave;

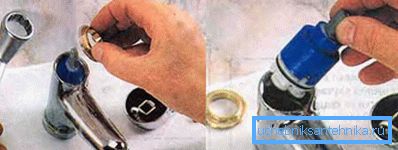

• Sobre este tema, cómo desmontar la válvula con un cartucho puede considerarse resuelto. Para quitar el viejo, solo necesitas jalarlo hacia ti, tal vez, ligeramente temblando de lado a lado.

Antes de instalar un nuevo cartucho, no será superfluo limpiar el zócalo y verificar el estado de las juntas. El montaje del mezclador se realiza en orden inverso.

Presta atencion A veces, durante los años de operación, todos los elementos del mezclador se soldaron juntos. Si no desea cambiar todo el mezclador, puede intentar usar WD-40, un medio para eliminar el óxido y los óxidos de la superficie metálica.

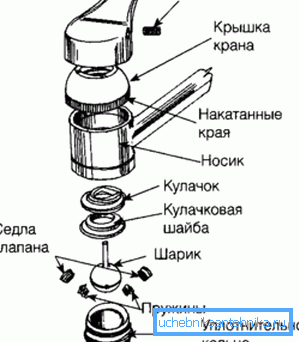

Reparacion de cartuchos de bolas

En este caso, no es necesario reemplazar el cartucho en el grifo, y los problemas con su funcionamiento se pueden resolver simplemente limpiando y reemplazando las juntas.

Las instrucciones para desmontar el mezclador siguen siendo las mismas, entonces debe:

• retire la bola, inspeccione los orificios y retire la basura que se haya acumulado en ellos. También es necesario inspeccionar la superficie de la bola, debe estar perfectamente lisa;
• a continuación, vuelva a colocar las juntas de goma.

Presta atencion Si hay sobretensiones en la superficie de la bola, entonces reemplazar los sellos no ayudará, ya que la mezcladora seguirá goteando.

Resumiendo

En cualquier cartucho para el mezclador hay partes móviles, lo que significa que la fricción tarde o temprano hará su trabajo y el cartucho tendrá que cambiarse. Afortunadamente, dicho dispositivo es económico, e incluso un plomero novato puede manejar el reemplazo, solo debe seguir las instrucciones sugeridas. (Ver también el artículo Cómo elegir un fregadero: características).

El video en este artículo se puede usar como una ayuda visual para reemplazar el cartucho en el mezclador.
