Cableado de agua del pozo: construir el sistema.

Quizás hoy el patrón típico de pozo de agua sea conocido por todos aquellos que han estado interesados, al menos, un poco en este tema. Sin embargo, el procedimiento para equipar un sistema de suministro de agua basado en tal instalación tiene varios matices y, por lo tanto, vale la pena estudiar la tecnología con anticipación.

Luego, cuando instale tuberías y conecte equipos, no habrá preguntas y los problemas se resolverán con prontitud y con costos mínimos.

Fuente de agua

Tipos de pozos

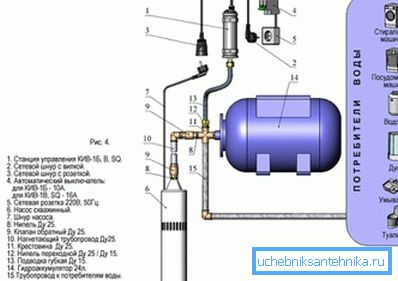

Cualquier esquema de suministro de agua a la casa desde un pozo se construye sobre la base de un componente clave: la fuente de agua.

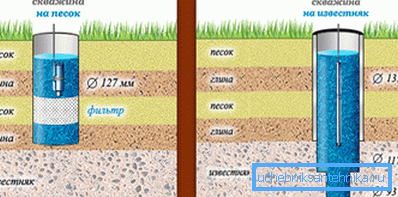

Hasta la fecha, todos los pozos, según las características del sustrato, se dividen convencionalmente en tres grupos:

• Sandy - el más sencillo y barato en el arreglo.. La desventaja es una vida útil relativamente corta (hasta diez años) y una sedimentación bastante rápida. Adecuado para su instalación en el país.
• La arcilla requiere un poco más de responsabilidad al perforar un pozo, pero de lo contrario tienen las mismas ventajas y desventajas que los arenosos.. Debe usarse regularmente, ya que después de aproximadamente un año sin operación será muy difícil y costoso restaurar el pozo de sedimentación.
• Los pozos de piedra caliza (artesanos) son considerados los mejores.. El esquema de perforación de un pozo en agua caliza asume una profundidad de 50 a 150 metros. Esto proporciona un margen de fiabilidad y durabilidad de la fuente de agua y, además, mejora la calidad de la filtración natural.

Al elegir el tipo de pozo, no se debe prestar atención a un parámetro como el precio. El hecho es que la disposición del suministro de agua autónomo es una tarea en sí muy costosa, y es mejor invertir en este proyecto una vez (elegir equipo de alta calidad e invitar a artesanos profesionales) que cosechar los dudosos "frutos de ahorro" en forma de facturas de reparación impresionantes y recuperación de la fuente.

Selección de bomba

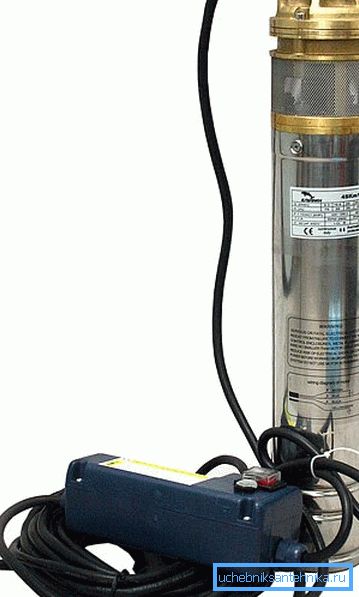

El siguiente paso en la construcción de un sistema de suministro de agua es la selección de equipos de bombeo.

Aquí la instrucción recomienda prestar atención a los siguientes puntos:

• Como regla general, no se requieren modelos de cabañas pequeñas con alta productividad. Sabiendo que se necesitan aproximadamente 0.5-0.6 m3 de agua para operar un solo grifo durante una hora, generalmente se instala una bomba que puede proporcionar un flujo de entrada de 2.5-3.5 m³/ h
• También tener en cuenta los puntos más altos de la selección de agua. En algunos casos, para proporcionar la presión necesaria en los pisos superiores se requiere la instalación de una bomba adicional, ya que el dispositivo de levantamiento de agua en el fondo del pozo no puede hacer frente.

• Prácticamente todos los modelos de bombas de pozo se caracterizan por un nivel de consumo de energía bastante alto. Teniendo en cuenta este hecho, vale la pena cuidar el acondicionador de energía con anticipación. Y si a menudo se corta la electricidad en su aldea, entonces el generador no será superfluo.

Bien equipamiento

El proceso del equipo en sí suele ser realizado por la misma empresa que realizó la perforación.

Sin embargo, también debe estudiarlo, al menos para garantizar el control de calidad de la ejecución de las operaciones de trabajo:

• La bomba seleccionada se baja a la profundidad de diseño y se suspende en un cable o cable duradero.

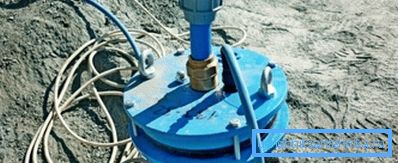

• A través del cuello del pozo con el cabezal instalado (una parte de sellado especial) dibujamos una manguera para suministrar agua y un cable que suministra energía a la bomba.

• Algunos expertos aconsejan conectar la manguera al cable. Esto es muy conveniente, pero debe recordar que, en cualquier caso, ¡la manguera no debe sujetarse con abrazaderas!
• También cerca del dispositivo de elevación montado en la boca - cabrestante manual o eléctrico. Puede prescindir de él solo a profundidades muy pequeñas, ya que, cuanto más profundo, más sentirá no solo el peso de la bomba en sí, sino también el peso de la manguera con el cable de alimentación y el peso del cable.

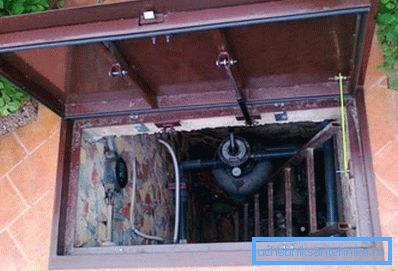

Sugerencia La tapa, las válvulas y las tuberías de agua derivadas deben protegerse de influencias externas. La mayoría de las veces están ocultos en un pequeño hueco, forrado con un ladrillo en el interior y cubierto con una tapa.

Este es el tipo de disposición del dispositivo de agua de pozo. Sin embargo, esto no es ni la mitad de la batalla: necesitamos construir un sistema completo sobre esta base.

Sistema de suministro de agua

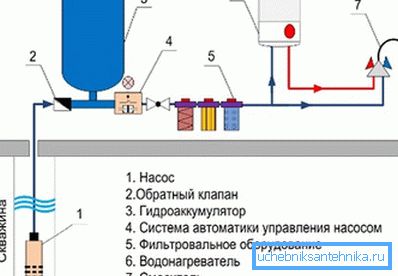

Los principales elementos del sistema.

Como señalamos anteriormente, además de los equipos de levantamiento de agua correctamente instalados y en funcionamiento, necesitaremos muchos detalles para proporcionar agua a la casa de un pozo.

Entre ellos se encuentran:

• Suministro de tubería a través de la cual el agua del pozo fluirá hacia la casa.
• Hydroaccumulator, que es un tanque de agua que mantiene una presión estable dentro del sistema.
• Un relé que habilita y deshabilita una bomba de elevación de agua, dependiendo del nivel de presión en el tanque.
• Funcionamiento en seco de relé (si el agua deja de fluir hacia la bomba, el sistema se desactiva).

Presta atencion Muchos modelos de bombas de pozo están equipados con fusibles incorporados, lo que elimina el funcionamiento en seco.

• Sistema de filtrado de pozo para limpiar y optimizar los parámetros del agua. Como regla general, incluye filtros para limpieza gruesa y fina.
• Tuberías y equipos de cierre para el cableado alrededor de las instalaciones.

Además, si es necesario, el esquema de suministro de agua del pozo a la casa incluye una sucursal para el calentador de agua. Esto hace posible proporcionar agua caliente.

Tendido de oleoductos

Con ciertas habilidades, el sistema en sí puede ser ensamblado a mano.

Lo hacemos así:

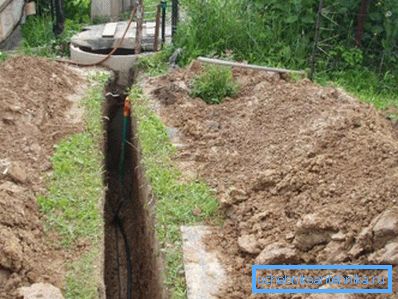

• Estamos cavando una zanja para colocar una tubería desde la boca del pozo hasta la casa. Es deseable que tenga lugar por debajo del nivel de congelación del suelo.
• Coloque el tubo (preferiblemente polietileno con un diámetro de 30 mm). Si es necesario, envolvemos la tubería con material aislante.
• Obtenemos una tubería en el sótano o espacio subterráneo a través de productos especiales. ¡Esta parte de la tubería debe estar aislada!

Instalacion del sistema

A continuación, vaya a la construcción del acumulador:

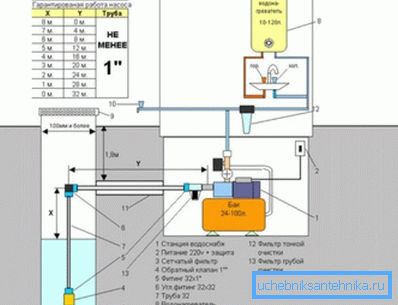

• Un hidroacumulador (recipiente de plástico con una capacidad de hasta 500 l) se instala lo más alto posible, lo que nos proporcionará un control de presión natural. En la entrada, instalamos un interruptor de presión que, al llenar el tanque, cerrará el suministro de agua.
• En algunos casos esto no es suficiente. Luego instalamos una estación de bombeo automática, un complejo de varios relés, manómetros y un receptor de tanque de membrana.

• El receptor, equipado con una bomba separada, proporciona un cambio suave en la presión de la batería, lo que tiene un efecto positivo en el rendimiento de todos los sistemas. Sin esta parte, el motor de la bomba de pozo arranca con cada disparo de la grúa, lo que naturalmente conduce a su desgaste temprano.

Presta atencion Otra ventaja de la instalación del receptor es la compensación del golpe de ariete debido a la diferencia de unos pocos segundos entre la operación del relé de presión y el apagado real de la bomba.

• Luego de ensamblar el sistema desde el hidroacumulador y la estación de bombeo, procederemos a la instalación del cableado de la tubería. Para ello utilizamos tubos de polietileno. Al regar una casa o una casa de campo, un diámetro de 20 mm es suficiente.
• Las tuberías se cortan utilizando dispositivos especiales. Para conectarlos, utilizamos un soldador con un juego de casquillos. El uso de esta tecnología permite lograr la máxima estanqueidad.
• Alternativamente, se pueden usar tubos de acero o metal. Se caracterizan por una mayor resistencia mecánica, pero es más difícil ensamblarlos. Sí, y las conexiones desmontables siguen siendo inferiores en términos de hermeticidad a las uniones soldadas.

El cableado de la tubería se suministra a los puntos de consumo y se adjunta a los grifos. Por razones de seguridad, fijamos los tubos en las paredes con abrazaderas.

También debemos cuidar el sistema de drenaje. Al diseñarlo, es importante colocar el pozo o el tanque séptico de manera que se elimine completamente la filtración de los efluentes en los acuíferos. En primer lugar, se refiere a los pozos de arena, que se distinguen por aguas poco profundas.

Conclusión

El esquema dado de conexión de agua desde el pozo tiene muchas variaciones, pero para el maestro principiante es el que es óptimo. Por supuesto, el procedimiento simple descrito no puede ser llamado, y su laboriosidad es bastante grande, pero si es necesario, puede comprender todos los matices. Bueno, si todavía hay preguntas, le recomendamos que estudie el video en este artículo.
