Cable bien: características del dispositivo y tecnología de

Para proporcionar acceso a conductores, redes telefónicas y otras autopistas con el propósito de inspección y reparación, se instala un pozo de concreto o plástico. Y si los módulos pesados ​​anteriores hechos de concreto reforzado se usaron para la fabricación de tales estructuras, hoy están siendo reemplazados por cajas livianas hechas de tecnopolímeros.

A continuación describimos las características de diseño de estos productos, describimos sus principales ventajas y tecnología de instalación.

Construcción durante la instalación

Características del dispositivo.

Construcción

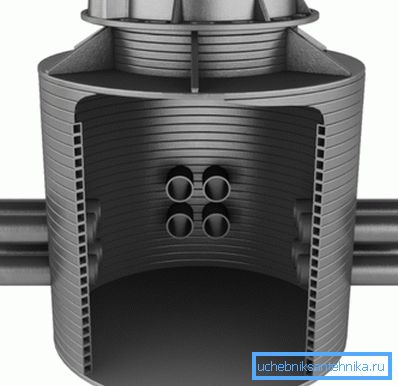

Dispositivo interno

Como señalamos anteriormente, los pozos de teléfono de los conductos de cables y otros conductores se utilizan al establecer la comunicación.

Realizan dos funciones principales:

  • Primero, la instalación de un dispositivo de este tipo proporciona acceso a los conductores tendidos sin excavación. Para verificar el estado de los cables, averigüe la presencia de una ráfaga o reparación, no es necesario cavar una zanja. Basta con abrir la escotilla y bajar a la cámara del pozo.
  • En segundo lugar, los pozos de conexión de cables modernos tienen una cámara interna bastante espaciosa en la que se pueden colocar equipos pasivos.

En base a esto, el uso de tales productos se lleva a cabo al colocar casi cualquier red de comunicación.

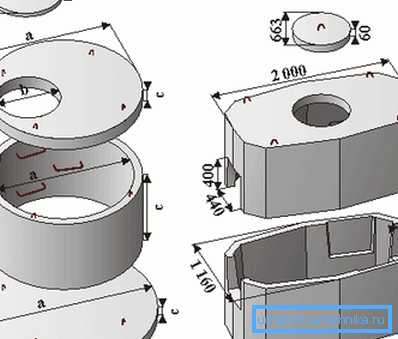

Dimensiones y detalles de productos de hormigón.

Hasta la fecha, hay muchas modificaciones de tales pozos.

Sin embargo, el esquema general de su diseño se mantiene sin cambios:

  • La base del cuerpo es un gran volumen, hecho de concreto o plástico (PVC, poliestireno, polietileno, etc.). Como regla general, los modelos de plástico están disponibles con refuerzos, lo que proporciona un stock de resistencia mecánica.
  • La pieza clave está montada en la superficie. Una boca de inspección generalmente incluye una base y una tapa de pozo que se inclina hacia atrás o se desenrosca.

Presta atencion Algunos pozos para conductos de cable están equipados con dos escotillas: externa e interna. Al mismo tiempo, se instala un sistema de bloqueo con un secreto en la compuerta interna, que solo se puede abrir con una llave especial.

  • El caso con la escotilla de un pozo conecta una boca. El diseño del cuello también puede ser diferente, pero en cualquier caso, se hace lo suficientemente amplio como para que pueda bajar a los cables.
  • Una serie de modelos están disponibles sin cuello en absoluto. En este caso, la escotilla se monta inmediatamente en el casco.

Principales variedades

En cuanto a la tipología, hoy en día la industria produce muchas modificaciones de productos de este tipo.

A continuación le damos sólo los más solicitados:

  • KKT-1 y KKT-2: se utilizan como sistemas universales de pozo de visión. Se utiliza para la construcción de comunicaciones estándar de par bajo en los sectores privados (KKT-1) y para acomodar equipos pasivos (KKT-2).

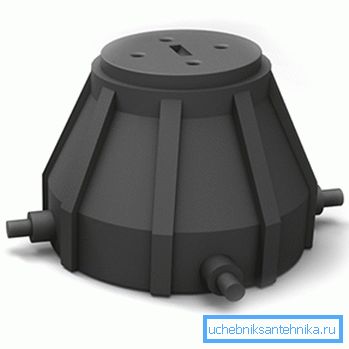

Modelo KKT-1
  • CÓDIGO - utilizado para la colocación de redes de fibra óptica. La cámara del pozo está diseñada para instalar acoplamientos ópticos, así como para almacenar un stock de fibra óptica.
  • KKTM es un pozo para redes telefónicas de par bajo. Se puede producir tanto con un cuerpo cilíndrico (KKTM-1), como con un fondo extendido para acomodar varios dispositivos (KKTM-2).
  • KKS - una serie de pozos de hormigón para la comunicación por cable. Todos los productos se caracterizan por su alta resistencia y margen de seguridad. Puede ser utilizado tanto en zonas residenciales como en plantas industriales.

Además, un lugar especial en esta lista está ocupado por pozos de cable para cables de alimentación. Su diseño proporciona el máximo nivel de seguridad eléctrica mediante el uso de modernos materiales de aislamiento.

Las ventajas del plástico sobre el hormigón.

A pesar de toda la variedad, los productos plásticos actuales están reemplazando gradualmente los pozos de concreto en muchas áreas.

Hay varias razones para esto:

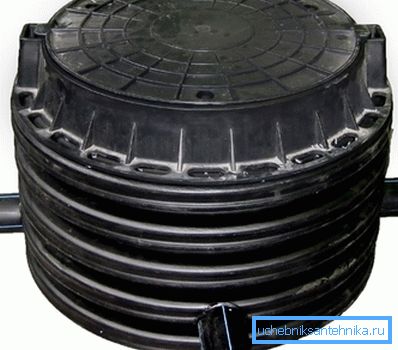

Producto para redes de suministro eléctrico.
  • Primero, tienen un peso específico más bajo con características mecánicas comparables.
  • En segundo lugar, su diseño se caracteriza por su alta estanqueidad.
  • Los materiales utilizados son químicamente inertes (no se degradan bajo la influencia de la solución del suelo), durabilidad y respeto al medio ambiente.

Presta atencion La baja porosidad proporciona resistencia a temperaturas negativas durante aproximadamente 50 años. Al mismo tiempo, este período no depende del número de ciclos de congelación, lo que es muy importante para Rusia central con un clima inestable.

  • La plasticidad del material permite la producción de pozos de prácticamente cualquier tamaño, y también garantiza la implementación de varias soluciones de ingeniería (acoplamientos, agujeros tecnológicos, etc.).
  • El precio de los pozos de plástico también es bastante asequible.

Tecnologia de montaje

Para que la conexión del cable dure lo más posible, debe instalarse correctamente.

Y con ciertas habilidades, esto se puede hacer con tus propias manos:

  • En la primera etapa, cavamos un pozo, cuyas dimensiones corresponden a las dimensiones del pozo.
  • En el fondo nivelado de la excavación nos dormimos una capa de arena, compactándola con pisones manuales o eléctricos. En última instancia, el espesor de la capa debe ser de al menos 15 cm.

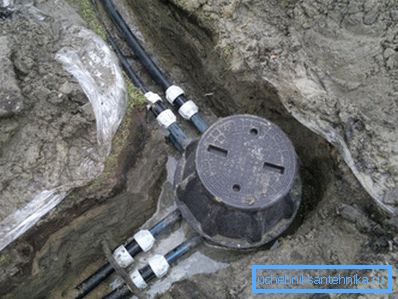

Cuando se coloca en un suelo inundado se requiere una base de concreto!

Presta atencion En lugares con alta humedad del suelo o tomas de agua subterránea cercanas, la instrucción recomienda colocar una base de concreto de hasta 150 mm de espesor debajo del producto.

  • Colocamos el pozo en la base preparada.
  • Para evitar su "ascenso" cuando el suelo se inunda, vierta el "anclaje" de concreto. Para la fundición, usar hormigón de grado B15 y superior.
  • Si hay una llamada cámara de carga en la estructura, la llenamos con hormigón y esta.
  • Después de la alineación final, comenzamos a rellenar la brecha entre las paredes del pozo y el pozo. Rellenamos la mezcla de suelo arenoso en capas de 20 cm, con compactación obligatoria.
  • Si la garganta está en la zona de cargas de transporte, llene el área ciega del concreto. Para ello, instalamos un encofrado alrededor del perímetro de la corona, en el que vertemos el hormigón.
  • En lugar de un área ciega, puede usar una placa de camino con un agujero del diámetro apropiado.

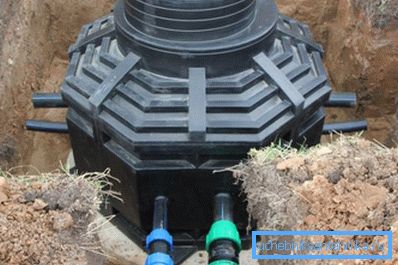

Foto de estructura instalada con cables conectados.

Conclusión

El uso de pozos para cables de concreto y plástico es, al menos, para ahorrar energía al establecer comunicaciones. Una vez que seleccionamos correctamente la estructura y la instalamos de acuerdo con las recomendaciones anteriores, podremos, por un lado, proporcionar acceso a los cables y, por otro lado, protegerlos de las influencias externas de manera confiable. El video en este artículo contiene información más detallada sobre las características de diseño y operación de productos similares.
