Bombas sumergibles para pozos: primer conocido

18-08-2018
Suministro de agua

¿Cómo funciona una bomba de pozo? ¿Cuáles son las características y cómo elegir una bomba sumergible para un pozo? ¿A qué debe prestar especial atención al instalarlo?

En el artículo intentaremos responder estas y otras preguntas.

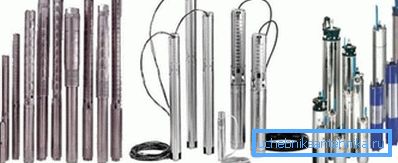

Todos estos productos están unidos por una cosa: están diseñados para funcionar en el pozo.

Condiciones de trabajo

¿Cuáles son las condiciones para las bombas de pozos domésticos?

Comprender esto nos dará una idea más clara de qué características son las más importantes al evaluar un dispositivo.

  • El agua es bombeada por la bomba para enfriar el motor.. La calidad del enfriamiento se ve afectada, entre otras cosas, por la brecha entre el cuerpo del dispositivo y las paredes del pozo: una distancia demasiado pequeña es indeseable. Además: en este caso, existe el riesgo de que el producto se atasque al bajar o retirar.
  • La bomba está suspendida a cierta distancia del fondo del pozo; Mientras que la mayoría de las veces la columna de agua está a unos pocos metros.. De esta manera, se compensan las inevitables variaciones estacionales en el nivel del agua subterránea.
  • Servicio, por decirlo suavemente, difícil.. Eliminar el producto de una profundidad de varias decenas de metros no es una tarea trivial en sí misma; la deformación del pozo puede hacerlo imposible.

Tenga en cuenta: si la instalación de una bomba sumergible en el pozo con sus propias manos es bastante factible, entonces levantarla cuando la carcasa está deformada puede requerir la participación del equipo de perforación.

  • La presión que debe crear nuestra unidad no está limitada por la distancia a la superficie. Se necesita un exceso, que no solo creará suficiente presión para operar los tanques de drenaje y los mezcladores, sino que también superará la resistencia hidráulica de las tuberías.

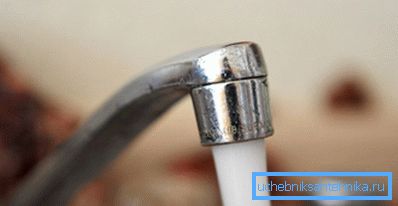

El agua del grifo no debe fluir en una corriente delgada, por gravedad. Se requiere un exceso de presión.

Clasificación

Entonces, ¿cuáles son los dispositivos que estamos discutiendo?

Girando

Su diseño es bastante simple: el impulsor crea una presión excesiva a una distancia del eje de rotación; a lo largo del eje, por el contrario, ocurre la rarefacción, que proporciona la ingesta de agua del pozo. Parecería que el esquema es simple y tolerante a fallas, por lo que el precio de la bomba será mínimo y la vida útil será excelente.

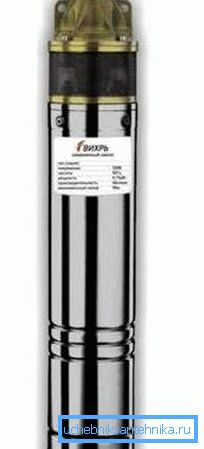

Compacidad y bajo coste: las ventajas del esquema vórtice.

Sin embargo, como siempre, el diablo está en los detalles.

Recuerda qué presión debe crear esta unidad. A decenas de metros, ¿verdad? Para proporcionar una sobrepresión de 7-9 kgf / cm2 en la salida, el espacio entre el impulsor y la carcasa debe calcularse en fracciones de un milímetro; de lo contrario, el agua simplemente correrá en círculo.

Si la entrada de partículas grandes que pueden enganchar el impulsor puede prevenir el filtro grueso en la entrada, ¿qué hacer con los abrasivos pequeños? Llevan cuchillas y rompen el casco; como resultado, se requieren reparaciones costosas, lo que resulta en un reemplazo completo de la parte de bombeo.

Captain Evidence sugiere que las bombas de vórtice se usan solo para pozos con agua extremadamente pura que no contiene más de 30 gramos de impurezas por metro cúbico de volumen.

Tornillo

Atornille las bombas de fondo de pozo: exactamente lo contrario del vórtice en términos de meticulosidad con respecto a las impurezas. Hacen frente a los líquidos de levantamiento que contienen hasta un 50 por ciento de arena y otras materias en suspensión. ¿Cómo se logra esto?

En el corazón del diseño se encuentra el tornillo de Arquímedes (o gusano), un elemento estructural utilizado por el antiguo inventor griego para levantar agua en la antigüedad. Girando, crea zonas de movimiento dinámico de alta presión.

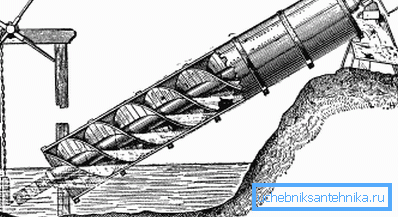

Arquímedes tornillo fue utilizado para elevar el agua antes de nuestra era.

Tal dispositivo genera varias características de diseño.

  • La necesidad de un motor separado, así como los problemas con su impermeabilización, desaparece. El gusano giratorio en sí mismo es el rotor del motor eléctrico, y el cuerpo es su estator.
  • La eficiencia de los dispositivos es solo del 50 al 70 por ciento, que es mucho peor que la de las soluciones de la competencia. Parte de la energía se gasta en la mezcla y calentamiento inútiles del agua: la resistencia hidráulica de la bomba es extremadamente alta.
  • La productividad también es notablemente más baja que la de los competidores.
  • El agua de salida requiere filtración obligatoria. Sin embargo, los dispositivos de este tipo se usan más a menudo no para operaciones continuas en pozos, sino para su limpieza durante la sedimentación o durante la preparación preoperacional.
  • Desde el espacio entre el gusano y la carcasa (el llamado ajuste de compresión) depende del rendimiento de la bomba. Las partes más apretadas encajan, mayor es el rendimiento y la presión en la salida.

Sin embargo: el recurso del estator al mismo tiempo disminuye repetidamente debido al grado creciente de desgaste mecánico.

  • Si los rotores son tan duros y resistentes al desgaste como sea posible (como regla general, se usa acero inoxidable), los materiales elásticos, incluidos los compuestos a base de caucho, se usan ampliamente para las cubiertas internas de los estatores.
Desde los días de la antigua Grecia, el esquema ha sufrido un mínimo de cambios.

Membrana

La baratura de dispositivos de este tipo está más allá de la competencia. Su motivo radica en la simplicidad de su diseño: la membrana elástica es accionada por un solenoide, al que se suministra una fuente de alimentación de alta frecuencia al circuito de control; las válvulas de bola hacen que el agua se mueva en la dirección correcta, bloqueando su movimiento durante la carrera de retorno de la membrana.

Así es como funciona.

A pesar de lo barato, se puede recomendar a un posible comprador que se mantenga lo más alejado posible de las bombas de diafragma.

¿Cuál es la razón de esta instrucción?

  • El recurso de membrana es limitado, independientemente de su calidad y del material utilizado para la fabricación. Se deforma en el proceso de trabajo, lo que inevitablemente conduce en algún momento a su destrucción. Levantar la bomba para mantenimiento, como recordamos, es un dudoso placer.
  • Una válvula de bola encajada con arena o una pequeña piedra causa un funcionamiento de la bomba inactiva con una falla muy rápida del solenoide.
  • La presión y el rendimiento de un producto de este tipo están por debajo de cualquier crítica. El representante típico de esta clase, el Malysh doméstico, fue ampliamente utilizado hace varias décadas en pozos de países y pozos poco profundos; Ahora todos los dispositivos de membrana están prácticamente sustituidos por el siguiente tipo de bombas: centrífugas.

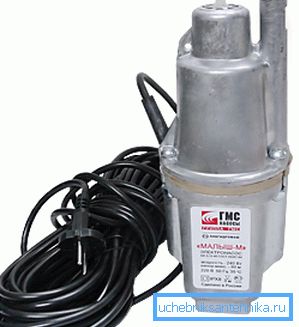

En la foto - bomba doméstica.

Centrífuga

Es bajo este esquema que la mayoría de los dispositivos que se venden actualmente funcionan. Estructuralmente, se parecen mucho a un vórtice; sin embargo, el espacio entre el impulsor y la carcasa es mucho más grande, lo que hace que el diseño sea menos sensible a las impurezas. Las partículas de hasta 2 milímetros de tamaño y la cantidad de suspensiones de hasta 150 gramos por metro cúbico no crean problemas.

¿Cómo se proporcionan la presión y el rendimiento? Después de todo, parecería obvio que las principales características técnicas de las bombas sumergibles para pozos (cabezal y productividad) deberían aumentar de manera catastrófica al aumentar el espacio entre el impulsor y la carcasa, ¿no es así?

El problema se resuelve de forma sencilla y con gracia. En el eje del motor se instalan sucesivamente varias etapas, cada una de las cuales consta de un impulsor y un difusor. Cada etapa aumenta la presión de 5 a 10 metros; Como resultado, la sobrepresión en la salida puede ser de 20 o más atmósferas.

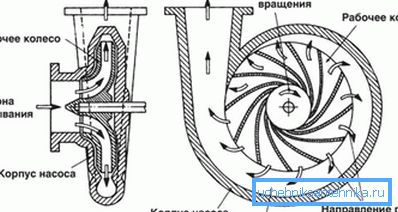

El dispositivo es una bomba centrífuga.

Seleccion

Así, se perfora el pozo, se instala la cubierta. Estamos en la tienda y vamos a comprar un dispositivo que en los próximos años nos proporcionará agua para beber y para las necesidades del hogar. ¿Qué buscar al comprar?

Presión en la cabeza

La presión nominal no debe ser inferior a la necesaria; Sin embargo, un exceso significativo de esto también es indeseable: el resultado no solo será un consumo excesivo de energía, sino también problemas potenciales con las conexiones flexibles (no son muy resistentes a las altas presiones de trabajo).

¿Cómo calcular la necesidad?

  1. Tomar la profundidad de la bomba. La distancia mínima desde el fondo del pozo es de aproximadamente un metro; teniendo en cuenta las fluctuaciones del nivel del agua subterránea, se recomienda bajar la bomba aproximadamente a 5-10 metros de la superficie del agua. La profundidad de las partes vacías y llenas de agua del tronco se mide fácilmente con una cuerda de peso de plomo: es suficiente para medir la parte seca y húmeda de la cuerda.
  2. El valor resultante se añade a 30 metros. La presión excesiva debe crear la presión necesaria para el funcionamiento normal de los mezcladores y las válvulas de llenado en el sistema de suministro de agua.
  3. 10% se agrega al resultado por pérdidas no contabilizadas.
La presión se perderá inevitablemente durante el transporte.

Por lo tanto, para una bomba sumergida a una profundidad de 40 metros, la altura nominal de (40 + 30) * 1.1 = 77 metros es deseable.

Tenga en cuenta: en la práctica, el resultado se redondea a decenas de metros. En nuestro caso, vale la pena comprar un dispositivo con una presión nominal de 80 m.

Rendimiento

Idealmente, debería ser mayor que la demanda de agua máxima de la familia, pero no exceder el caudal. Para una familia de 4 personas, usualmente se toma un dispositivo con una capacidad de aproximadamente 50 litros por minuto; la necesidad de regar las parcelas de patio trasero este valor casi se duplica.

¿Cómo determinar (incluso aproximadamente) el caudal?

  1. Determine la altura de la columna de agua sobre la bomba. Medirlo, como ya sabemos, no es difícil como un sinker en una cuerda.
  2. Bombeamos el pozo por completo.
  3. Averigüe cuánto tiempo se recuperará el nivel del agua. Para ello, realizamos mediciones periódicas con un pequeño intervalo.
  4. Dividimos el volumen de bombeado y posteriormente ingresamos en el pozo durante el tiempo transcurrido. ¿Cómo calcular el volumen de la columna de agua de altura conocida? Es igual al producto de esta altura por el cuadrado del radio de la carcasa y el número pi. Por lo tanto, una columna con una altura de 10 metros y un diámetro de 10 cm tiene un volumen de 10 x (0.05 ^ 2x3.1415) = 0.0785 m3, o 78.5 litros.
Calcula el volumen del cilindro.

Diámetro

En la mayoría de los casos, es de 4 pulgadas (aproximadamente 10 centímetros); Sin embargo, hay modelos de 3 pulgadas en la gama de fabricantes.

Nota: con igual rendimiento, una bomba con un diámetro más pequeño suele ser más costosa. Cuanto más pequeñas sean las dimensiones del motor, más difícil será proporcionar el par necesario.

Fabricante

Como norma, los productos de fabricantes famosos (Grundfos, Pedrolo, Wilo, etc.) duran más y crean menos problemas para los propietarios. En caso de fallo del equipo, las empresas han desarrollado servicio de red.

Asamblea

La instalación real de la bomba sumergible en el pozo se ve así:

  1. Se bombea el pozo, limpiando arena y limo. Por supuesto, si es posible.
  2. En la salida de la abrazadera de la bomba se adjunta un tubo de plástico para el transporte de agua. Además, el dispositivo está suspendido en un cable de acero con protección anticorrosión.
  3. Entonces la unidad se baja en el pozo. Recuerde: la distancia al fondo no debe ser inferior a un metro, de lo contrario, la probabilidad de captura de limo y arena es alta.
La bomba se baja al pozo.
  1. El cable está bien fijado en la punta. Tubería para agua y cable se ponen en la casa.

Atención: el tubo se coloca por debajo del nivel de congelación del suelo.

Sin embargo, cuando se conecta al suministro de agua, vale la pena considerar varios matices.

  • Si la válvula de retención no se incluye en el diseño de la bomba, se instala después de esta. Sin una válvula cuando el motor se detiene, el agua del sistema de suministro de agua fluirá hacia el pozo.
  • La instalación del hidroacumulador es extremadamente deseable. Se suavizarán los picos de uso de agua; Además, si está disponible, la bomba permanecerá inactiva durante una parte sustancial del tiempo, lo que ahorrará tanto electricidad como sus recursos.
  • Los dispositivos de alta potencia requieren un arrancador que aumente gradualmente la corriente de arranque.

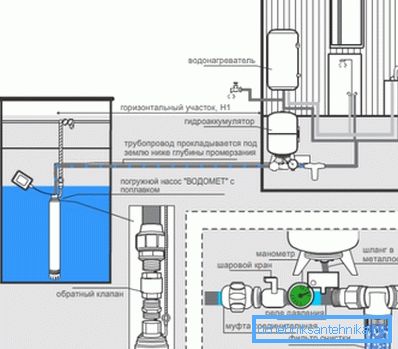

Uno de los posibles diagramas de cableado.

Conclusión

Esperamos que la elección y la instalación no causen serias dificultades al lector. El video en este artículo proporcionará información adicional útil. ¡Éxitos!
