Bombas sumergibles para pozos para la producción eficiente

09-03-2018
Suministro de agua

En relación con el desarrollo de la construcción individual, cada vez más desarrolladores adquieren su propia fuente de agua, pero las bombas de pozo de alta calidad son necesarias para la recolección automática de líquidos. Se presta especial atención a los dispositivos del tipo sumergible, ya que pueden proporcionar un aumento desde una gran profundidad.

En cuanto a los análogos externos, con su ayuda el agua se toma solo desde una distancia de hasta 8 metros, por lo que estos productos no se consideran.

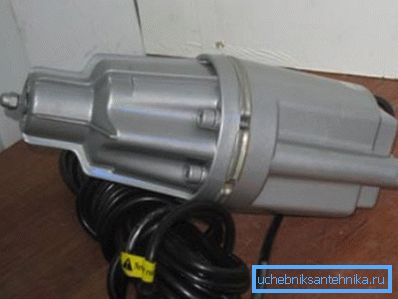

La foto muestra un dispositivo sumergible para bombear agua.

Conocimiento de los dispositivos.

Las unidades representadas se sumergen en el líquido bombeado, lo que permite elevar desde una profundidad bastante grande.. En el caso de utilizar un motor hidráulico, el medio bombeado actúa como una fuente de energía, que entra dentro de una presión excesiva. Una unidad independiente con esta opción se instala sobre la superficie del agua.

Los beneficios más importantes.

Actualmente, las bombas de pozo, sumergidas directamente en el líquido, están muy extendidas debido a las muchas ventajas.

Por lo tanto, comenzaron a considerarse los dispositivos principales para la ingesta de líquidos y lo suministraban a casi cualquier altura.

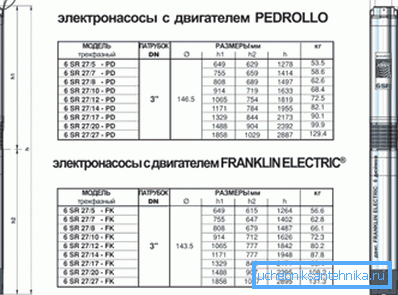

Características comparativas de algunos motores.
  • El agua actúa como un agente de enfriamiento, lo que significa que el sobrecalentamiento ocurre solo en casos excepcionales.
  • Tales dispositivos son muy fáciles de instalar y desmontar si es necesario.
  • La alta estanqueidad de la unidad evita la entrada de agua, lo que puede interrumpir el funcionamiento del sistema.
  • El método de presión directa proporciona la capacidad de mover efectivamente el fluido en largas distancias.
  • Debido a sus dimensiones compactas, es posible almacenar y transportar productos sin ninguna dificultad.
  • Estos dispositivos tienen bajos requisitos para la calidad del agua bombeada.
  • En el proceso de operación de la unidad no se crea un ruido excesivo, por lo que se puede operar en casi todas partes.
  • El precio bajo puede considerarse como una ventaja adicional, que habla a favor de este producto.

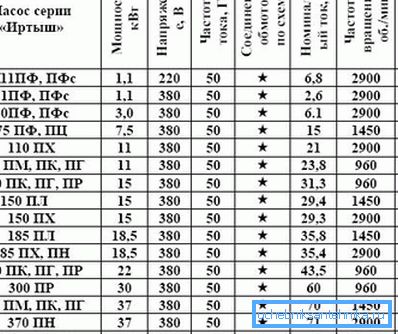

Se presentan algunos modelos de un fabricante popular.

Suplemento! Actualmente, el alcance de los productos anteriores se ha ampliado en gran medida, lo que se asocia principalmente con la implementación de desarrollos técnicos.

El uso de tales dispositivos.

Los dispositivos para la ingesta de líquidos, inmersos directamente en el medio bombeado, se utilizan para proporcionar agua a las casas privadas, así como para el riego de la tierra.

Como regla general, un pozo se utiliza como tanque para la instalación de una bomba, pero en realidad el producto se puede ubicar en un lago, un río y otros cuerpos de agua. La distancia desde la parte inferior debe exceder un metro para proteger la bomba de la entrada de varias impurezas.

Productos principales

Estos productos se pueden dividir en dos tipos, según el principio de funcionamiento. Sin embargo, también hay otra clasificación que distingue entre dispositivos sin varilla y sin varilla.

En el primer caso, la operación se lleva a cabo con la ayuda de un motor independiente ubicado en la superficie del agua. Cada pozo de la bomba con un flotador se conduce a través de una barra especial.

Agregados vibratorios

Los productos de esta categoría funcionan cambiando la presión en una cámara de descarga especial, y el fluido es aspirado gracias a los movimientos recíprocos del diafragma de goma.

Cuando se enciende el dispositivo, una corriente eléctrica ingresa al devanado de la bobina, formando un campo magnético.

El espacio del compartimiento de succión está lleno de líquido, que penetra a través de válvulas especiales.

La estructura de los dispositivos de vibración.
  • La unidad de potencia es un electroimán que consiste en un núcleo especial, que está hecho de placas de acero. La resina epoxi con arena de cuarzo se utiliza como relleno.
  • El vibrador incluye otra parte del imán con un vástago fijo. La arandela de goma sirve como amortiguador. El rendimiento de todo el aparato depende en gran medida de este elemento.
  • Se necesitan cámaras de succión y de suministro para la ingesta de agua y su posterior suministro a una cierta distancia.
  • Amortiguador especial, que en algunos casos se cierra con un anillo de metal.
  • Con la ayuda de las arandelas (cambiando su número), puede ajustar la carrera del pistón y, por lo tanto, ajustar el rendimiento.
  • La varilla se mueve dentro de la cámara a lo largo de la guía en forma de anillo. El diseño con una parte alargada mejora algo el rendimiento, porque en este caso prácticamente no hay desplazamiento lateral.
  • Las válvulas de retención en forma de inserciones de goma permiten que el líquido fluya hacia adentro, pero no fuera de la cámara, ya que el orificio se cierra cuando se aplica el pistón.
  • Un pistón de goma con una tuerca de bloqueo es el componente básico de este diseño, que a menudo se rompe. Especialmente deshabilita rápidamente el elemento de agua sucia.
  • Los canales de salida son necesarios para que cuando la presión dentro de la cavidad aumenta, el agua pueda salir.
Muestra el montaje del dispositivo de vibración.

Nota De todos los componentes enumerados, un pistón de goma y válvulas de retención son más susceptibles al desgaste. En cuanto a los otros componentes, son bastante duraderos.

Productos centrífugos

Hoy en día, las bombas de pozo de este tipo se consideran un tipo muy común de máquinas hidráulicas.

La principal ventaja es el flujo continuo del medio bombeado, que es impulsado por la creación de fuerza centrífuga.

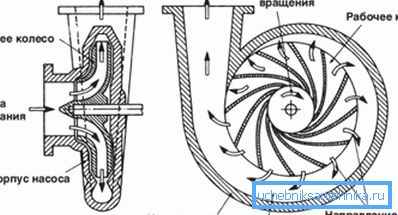

El principio de funcionamiento de los análogos centrífugos.
  • La cámara principal, que es una capacidad especial donde se lleva a cabo todo el proceso.
  • El impulsor se fija en el eje con una llave y una tuerca de sombrerete.
  • Para ayudar en la transmisión de energía del fluido, ayude a las cuchillas especiales ubicadas entre los discos y el cubo.
  • El cuerpo le permite conectar los fragmentos principales en un solo sistema hidráulico.
  • La glándula incluye un tipo de manguito, juntas tóricas, juntas y un par de pernos con tuercas.
  • Las boquillas son necesarias para la ingesta de líquidos y para forzar una cierta presión dentro del sistema.
  • El eje del dispositivo en la mayoría de los casos está hecho de acero inoxidable, ya que tiene que lidiar con un medio líquido.
  • Los cojinetes de tales bombas se suministran principalmente con revestimientos de hierro fundido con una pieza de fundición especial.
  • La guía está hecha de hierro fundido, aunque la variante con bronce se considera más preferible, ya que permite obtener una superficie absolutamente lisa.

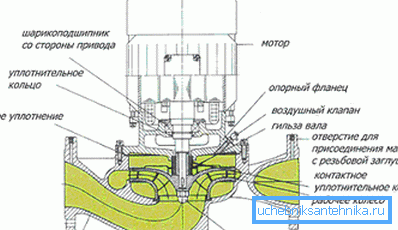

Componentes de un producto con un rotor seco.

Atencion Para aumentar el cabezal a velocidades de alimentación relativamente bajas, se utilizan bombas multietapa con posición horizontal. Están equipados con varios impulsores.

Proceso de instalación

Después de comprar un producto de inmersión, surgen muchas preguntas con respecto a la instalación del dispositivo. Sin embargo, de hecho, el esquema de conexión de la bomba de pozo es bastante simple, por lo que el trabajo a menudo se realiza a mano. Es deseable tener al menos un asistente.

Principal ámbito de trabajo

El dispositivo de tipo sumergible se sujeta dentro con un cable, que debe estar conectado a una construcción robusta y confiable. La mejor opción es hacer desde las esquinas del marco de metal, que se instala directamente en la punta.

Uno de los elementos hace un orificio para la fijación del cable.

La ubicación del dispositivo en un medio líquido.
  1. Primero, el dispositivo se coloca junto a la sección de tubería, a través de la cual se realizará la conexión con la T.
  2. Lo siguiente es desenrollar el cable para conectarse a la red eléctrica. También se encuentra en las inmediaciones de la tubería.
  3. La entrada del dispositivo se suministra con una válvula de retención, pero a veces se instalan en la fábrica.
  4. Un acoplamiento de latón o plástico está unido a la válvula instalada, para conectar a una tubería de agua.
  5. El cable eléctrico también se fija al elemento del sistema de suministro de agua, para lo cual se utiliza cinta aislante.
  6. La bomba está suspendida en un cable galvanizado o de nylon. El elemento de soporte está roscado en los ojales ubicados en la carcasa.
  7. Después de la fijación previa, dos personas bajan el dispositivo al pozo, mientras que usted no puede sujetar el cable eléctrico.
  8. Cuando el dispositivo alcanza la profundidad deseada, el otro extremo del cable se une al marco de acero a través del orificio preparado.
El esquema básico de instalación del dispositivo sumergible.

Presta atencion Generalmente, después de la instalación, la tubería se coloca en el lugar de instalación del equipo de plomería. Después de ensamblar el sistema, los componentes ubicados bajo tierra se cubren con geotextiles.

Conexión del hidroacumulador y automatización.

Para automatizar el funcionamiento de la unidad, haciendo que el trabajo sea más cómodo, se instalan un relé especial y un tanque de membrana. El hidroacumulador permite que no se encienda muy a menudo cuando se abre el grifo del dispositivo sanitario. El agua en tal recipiente es suficiente, por regla general, durante varias horas.

Todos los elementos se instalan en el interior. El relé se instala en una posición horizontal para que el condensado no se escape al interior. Los cables eléctricos están necesariamente protegidos con un corrugado especial.

Conceptos básicos de funcionamiento

En la mayoría de los casos, los dispositivos están completamente ajustados, pero antes de instalarlos, se recomienda probar el dispositivo de todas formas para detectar la ausencia de distorsiones y atascos, ya que durante el transporte pueden producirse daños.

Para hacer esto, retire el filtro de malla, y usando la perilla gira el embrague.

En este caso, el rotor debe girar suavemente.

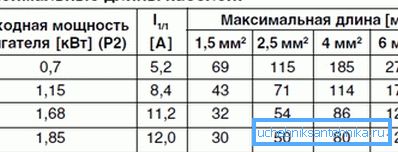

Longitud máxima permitida de los cables usados.
  • En ausencia de cualquier dato, es necesario observar la condición de que la unidad utilizada esté por debajo del nivel del agua, y la distancia desde la superficie debe exceder un metro.
  • No se recomienda operar el dispositivo sin un equipo de seguridad eléctrico que proteja el motor principal de sobrecargas, cortocircuitos y la conmutación de dos fases.
  • Al iniciar el sistema, la válvula ubicada en la tubería de descarga se cierra completamente. La tarea principal de la inclusión de pruebas es verificar la corrección del rotor.
  • Si el dispositivo funciona normalmente, la válvula de control se abre gradualmente. Sin embargo, en ningún caso debe exceder el caudal de la fuente de fluido.

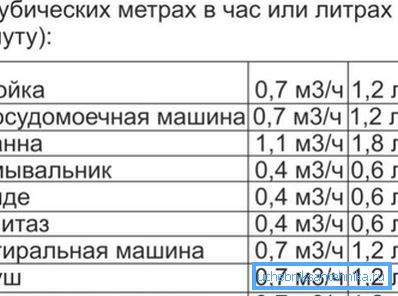

Consumo de agua para aparatos sanitarios.
  • Los primeros tres días se monitorean cuidadosamente para el funcionamiento de la bomba de pozo. Si durante este tiempo no se detectan fallas en el funcionamiento, el dispositivo se pone en funcionamiento continuo.
  • Aproximadamente una vez al mes, se comprueba la estación de control o, mejor dicho, se examina el estado de los contactos y el relé. Los artículos quemados se limpian suavemente con un paño que ha sido tratado con alcohol.
  • La observación del estado del producto de bombeo se realiza mediante señales indirectas. Por ejemplo, un aumento en el nivel dinámico del agua con un mayor rendimiento puede indicar un mal funcionamiento del aparato.
  • Antes de descender, la bomba en muchos casos se llena con agua filtrada a través de la abertura de llenado. La puesta en marcha inicial sin esta acción se lleva a cabo solo dos horas después de la inmersión. (Consulte también el artículo Cómo elegir una bomba para un pozo: parámetros).

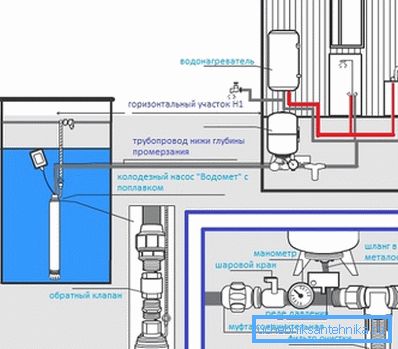

Conexión a sistema de fontanería.

Como conclusión

El manual de instrucciones, que se presentó anteriormente, considera las bombas de pozo del tipo sumergible, ya que se consideran las más eficientes y convenientes durante la operación. Las actividades preventivas y de reparación se llevan a cabo con una frecuencia diferente, y todo depende del modelo específico. El video en este artículo le brinda la oportunidad de obtener la información más completa sobre los dispositivos.
