Bombas para pozos: características de elección y

03-02-2018
Suministro de agua

En este momento, las bombas para pozos en el mercado se presentan en una amplia gama. Por un lado, esto es bueno, ya que hay muchos para elegir. Por otro lado, un comprador sin experiencia puede tener dificultades para adquirir la modificación que corresponderá a los parámetros del pozo.

Entonces, ¿qué bombas para un pozo hoy se pueden comprar y qué buscar al elegir una u otra modificación?

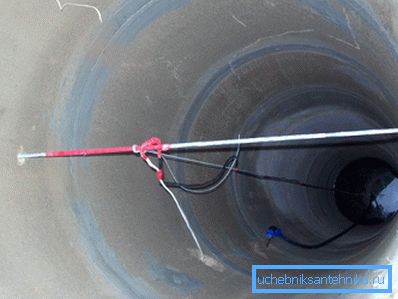

Equipo de toma de agua en pozo de pozo.

Criterios para la selección de dispositivos de captación de agua para pozos y pozos.

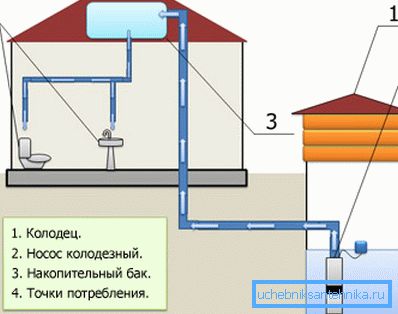

Esquema de funcionamiento de bomba sumergible

Al elegir una bomba para irrigación de un pozo, primero debe considerar un parámetro como la distancia desde la punta hasta la parte llena de agua del barril. Si esta distancia no supera los 8 metros, se recomienda elegir un dispositivo de admisión autoaspirante. Si la superficie del agua es más de 9 metros, una bomba sumergible (profunda) al pozo es una opción razonable.

Los siguientes criterios de selección más importantes son el rendimiento del dispositivo y la altura máxima de la cabeza. Estos parámetros se indican en la documentación adjunta y deben compararse necesariamente con la magnitud del flujo de agua y la presión en el sistema de suministro de agua.

Otro parámetro que se debe tener en cuenta es la distancia desde el pozo de entrada de agua hasta la casa. Al elegir el equipo, este valor debe compararse con los parámetros de resistencia hidráulica en la tubería.

Para compensar las pérdidas hidráulicas, será necesario seleccionar equipos de bombeo con una reserva de energía de más del 10%.

Variedades de bombas de pozo y pozo.

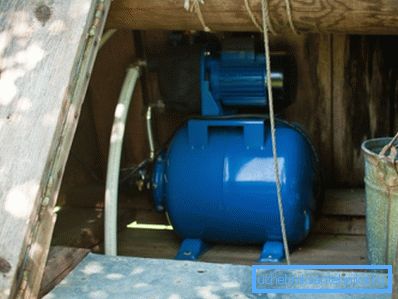

Tipo de superficie del equipo

Las bombas autocebantes de superficie en el pozo son dispositivos de una o varias etapas diseñados para elevar el agua del eje de admisión y alimentarla a un sistema de suministro de agua autónomo.

Las modificaciones de múltiples etapas difieren de las contrapartes de una sola etapa con un menor consumo de energía y bajo ruido con un rendimiento y parámetros de cabeza similares.

Entre las bombas de superficie autocebantes hay modificaciones, tanto con el eyector incorporado como sin él. Esta es una característica importante que debe tenerse en cuenta al elegir.

Equipos con un eyector bombea agua por descarga. Entre las ventajas de esta solución, destacamos el consumo económico de energía y el bajo desgaste del equipo. Sin embargo, hay un inconveniente, es decir, un alto nivel de ruido durante la operación. Por este motivo, los equipos de este tipo deben ubicarse en una habitación aislada, especialmente construida.

Una bomba de superficie para pozos sin eyector suministra agua a través de un mecanismo hidráulico de múltiples etapas. Como resultado, el trabajo de tales equipos es prácticamente silencioso.

Una característica fundamentalmente importante al elegir una bomba de superficie es el flujo nominal, que se mide por el número de metros cúbicos por hora. Las bombas de superficie diseñadas para uso doméstico, por regla general, proporcionan un caudal de 4 a 8 m3 / h con una presión máxima de hasta 55 m.

Importante: para un funcionamiento eficiente de la bomba de superficie, se debe instalar una válvula de retención en el tubo de succión. Tal medida permitirá ahorrar agua en el sistema cuando la bomba esté apagada.

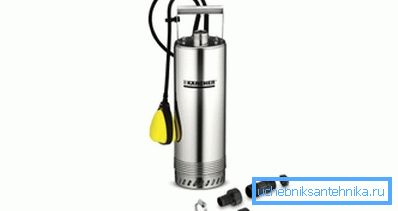

Equipo sumergible de toma de agua con interruptor de flotador.

Las bombas sumergibles o sumergibles son equipos universales adecuados para su uso en la mayoría de los pozos y perforaciones. Una característica del funcionamiento de tales instalaciones es la completa inmersión en agua. Por lo tanto, es necesario monitorear su ubicación durante las caídas estacionales en el nivel del agua.

Si el dispositivo funciona en condiciones de baja carga, lo más probable es que el motor se sobrecaliente y el bobinado se queme. Como resultado, tiene que desembolsar para comprar un motor nuevo o comprar una bomba nueva.

Para simplificar el funcionamiento del sistema de suministro de agua autónomo y no buscar el mejor pozo para la bomba, compre dispositivos equipados con un flotador especial. El interruptor de flotador detiene automáticamente el motor cuando el nivel de agua en el pozo cae por debajo del límite.

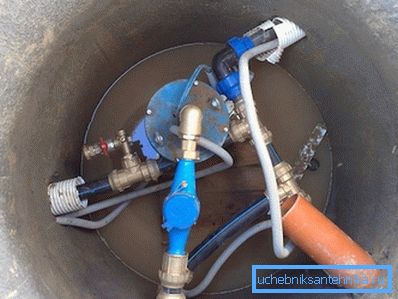

Instalación estacionaria de una bomba sumergible vibratoria

La bomba sumergible para un pozo de 12 metros o más, de acuerdo con el principio de operación, puede ser centrífuga o vibración.

  • Inmersion centrifuga Las modificaciones se caracterizan por la alimentación intensiva. Pero, la consecuencia del alto rendimiento es el alto precio.

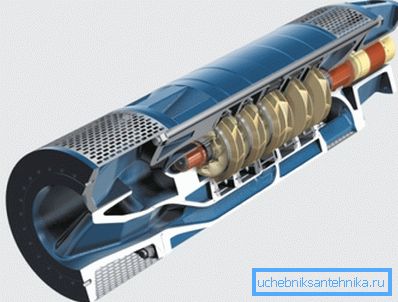

Bomba sumergible centrifuga del dispositivo

Tales dispositivos son la solución óptima para pozos viejos y perforaciones. El hecho es que el equipo de tipo centrífugo, en contraste con el análogo de vibración, no ejerce presión sobre las paredes del tronco.

  • Bomba sumergible vibrante para un pozo de 20 metros. Se diferencia de las plantas centrífugas a menor costo y parámetros de rendimiento más modestos.
Diagrama del dispositivo de la bomba de vibración.

Este tipo de equipo no es apropiado para la operación en pozos. Dado que el diámetro del barril es pequeño, el uso de la bomba contribuirá a la suciedad del pozo y tendrá una disminución en el caudal (disminución en la intensidad del flujo de agua).

Las unidades sumergibles pueden equiparse con una entrada de agua superior o inferior, es decir, la ubicación de las válvulas de succión puede ser superior o inferior.

Ambas opciones tienen ventajas y desventajas obvias. Por ejemplo, la presencia de la cerca superior hace que el equipo esté más protegido de la entrada de arcilla o arena desde el fondo del pozo. Por otro lado, tal decisión de construcción hace que el equipo sea más vulnerable en caso de una disminución en el nivel del agua.

Las bombas sumergibles se clasifican generalmente según el número de válvulas. Hay modificaciones de una válvula, que son las más comunes. También hay dispositivos de dos válvulas que son más potentes.

Características de la instalación de bombas sumergibles.

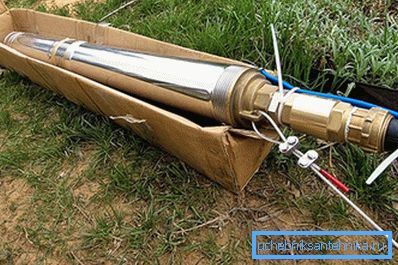

En la foto - bomba centrífuga de montaje.
  • En la etapa inicial, seleccionamos una tubería a través de la cual el agua saldrá del pozo. La instrucción permite el uso de tubos de plástico rígidos y flexibles, pero ciertamente con refuerzo, para que con el tiempo no sea necesario realizar reparaciones.
  • A continuación, preparamos un cable especial para conectar una bomba sumergible para el pozo. El cable se diferencia del cable ordinario por la presencia de tres conductores para la conexión trifásica y una cubierta hidrófoba. La cubierta de un cable especial no pierde su rendimiento original, incluso con una operación a largo plazo bajo el agua.
  • Además de la tubería y el cable, necesitará un cable especial con el que pueda bajar y levantar el dispositivo del eje de toma de agua. La característica especial del cable no solo es que es fuerte, sino que no es susceptible a los efectos corrosivos.
  • La bomba sumergible, por medio de adaptadores y abrazaderas de fijación, se conecta con nuestras propias manos a la tubería a través de la cual el agua fluye hacia la tubería.
  • Además, de acuerdo con las instrucciones, conecte el cable de alimentación. En esta etapa, es importante seguir las recomendaciones del fabricante con la mayor precisión posible para eliminar la posibilidad de un cortocircuito durante la operación.
  • Aproximadamente a 3 metros por encima de la bomba instalamos una válvula de retención, cuyo diámetro debe corresponder al diámetro de la sección de la tubería para no crear una resistencia hidráulica excesiva.

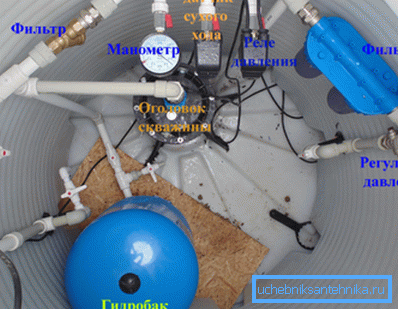

Instalación profesional de elementos fundamentalmente importantes del sistema de abastecimiento de agua.

Importante: para instalar correctamente la válvula de retención, preste atención a la flecha marcada en el cuerpo. La dirección de la flecha indica la dirección del flujo de agua.

Las diferencias fundamentales de la bomba sumergible de fondo de pozo desde el pozo.

Las bombas centrífugas diseñadas para bombear el agua de los pozos tienen una serie de diferencias fundamentales con respecto a los equipos destinados al uso en el pozo. Considera las diferencias más significativas.

El equipo de pozo centrífugo, en contraste con las modificaciones del pozo, está equipado con una camisa de enfriamiento del motor. Esta diferencia se puede determinar por el aumento del diámetro del dispositivo.

Como resultado, las bombas se caracterizan por una mayor productividad, pero a expensas de un diámetro mayor, solo se pueden colocar en pozos o en pozos grandes.

Las bombas de fondo de pozo no están equipadas con una camisa de refrigeración del motor, ya que el proceso de enfriamiento se lleva a cabo debido al flujo de agua elevada. Esta solución permite el uso del dispositivo en pozos con un diámetro pequeño.

Al seleccionar los parámetros de la bomba de fondo de pozo se tiene en cuenta:

  • distancia desde el fondo del pozo hasta el nivel superior de la subida del agua;
  • distancia desde la parte superior del pozo hasta el nivel del agua;
  • la cantidad de presión requerida para el funcionamiento completo del sistema de suministro de agua (en la mayoría de los casos, este valor debe ser de hasta 3 atmósferas, lo que corresponde a 30 metros de columna de agua);
  • Pérdida de presión en la tubería desde el consumo de agua hasta el consumidor.

Hablando de las diferencias características entre el equipo de pozo y el equipo de pozo, notamos que las bombas para pozos implican la necesidad de un voltaje estable (diferencias de no más de 5% y menos).

Nuevamente, estos dispositivos deben completarse necesariamente con elementos auxiliares como la protección contra el funcionamiento en seco y la válvula de retención. Las bombas de pozo también se pueden adaptar con varios dispositivos de seguridad, pero si es necesario, también funcionan en la configuración original.

La elección del equipamiento de acuerdo con la marca.

Actualmente, la principal gama de bombas sumergibles y de superficie en el mercado está representada por productos de fabricantes europeos y chinos. Los productos europeos de marcas como Calpeda, Grundfos, Pedrollo, Wilo, etc., muestran un costo muy superior al precio de los análogos chinos. Pero la operación de recursos de tales equipos es mucho más larga.

Conclusión

No importa lo que obtenga, las bombas de drenaje para pozos o un dispositivo para el suministro de agua en el hogar, debe elegir dicho equipo correctamente, teniendo en cuenta parámetros que pueden afectar la eficiencia de la operación.

Más información útil e interesante que puede encontrar al ver el video en este artículo.
