Bombas para el suministro de agua de un pozo: organicemos el

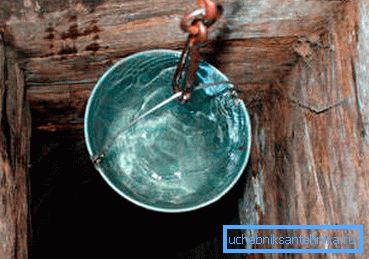

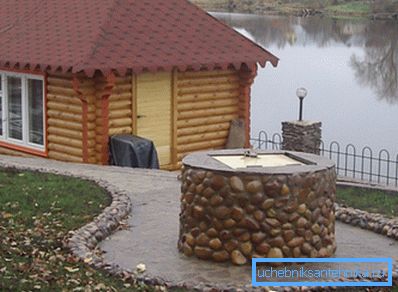

¿Cómo organizar un suministro permanente de agua de una casa de campo con un pozo como fuente de agua? ¿Qué elementos deben incluir la plomería? ¿Cuáles son los signos para elegir una bomba sumergible? Tratemos de responder estas preguntas.

Esquema

Artículos

Comencemos con una lista de elementos básicos que deben incluir el esquema más simple de suministro de agua de un pozo con una bomba sumergible.

• En realidad bomba, elevar el agua del fondo del pozo y proporcionar un exceso de presión en el sistema de suministro de agua.

Para aclarar: las bombas de superficie, en principio, también pueden usarse para organizar el suministro de agua suburbana; sin embargo, la profundidad a la que pueden elevar el agua se limita a los 7-8 metros. La razón radica en las leyes fundamentales de la física. El vacío absoluto en la tubería es capaz de elevar la columna de agua en 10 metros a la presión atmosférica; Una bomba real crea un vacío mucho menor.

• Válvula de retención en la salida de la bomba.. No permitirá que el agua que ha llenado la tubería regrese al pozo.
• Hidroacumulador: tanque con membrana de goma elástica que separa los compartimientos de agua y aire. Este dispositivo es capaz de acumular una cierta cantidad de agua mientras crea simultáneamente una sobrepresión en el circuito. Cuanto mayor sea el volumen del acumulador, menos frecuentemente se encenderá la bomba durante el uso diario del sistema de suministro de agua.
• Sensor de presión y relé controlando la potencia de la bomba..

En lugar de un hidroacumulador y un sensor de presión, puede usar un tanque de almacenamiento con un sensor de nivel de agua elevado al ático de la casa oa una elevación natural.

La capacidad le permite almacenar más agua; Sin embargo, esta solución no está exenta de defectos.

1. El techo de vigas de madera típico de una casa de campo no está diseñado para una carga de varios cientos de kilogramos creados por el tanque.
2. La altura del circuito estará limitada por la altura del tanque sobre el punto de toma de agua (generalmente de 2,5 a 5 metros). Esto es suficiente para asegurar que los mezcladores con aireadores y cisternas de inodoro funcionen. Las válvulas de admisión de las lavadoras, los sensores de presión de los calentadores de agua instantáneos y algunos otros dispositivos pueden funcionar con una sobrepresión de al menos 0,3-0,6 kgf / cm2.
3. Una gran cantidad de agua en una pequeña extracción de agua significará que el agua comenzará a estancarse. En el pozo, se actualiza continuamente debido a la migración de aguas subterráneas; en el mismo tanque puede comenzar a florecer.

Tubos

La solución óptima para instalar el sistema de suministro de agua del pozo a la casa es una tubería de polietileno en los accesorios de compresión. Argumentos?

Por favor

• El polietileno no teme el desplazamiento y el movimiento del suelo: es elástico.
• La elasticidad se mantiene a temperaturas negativas. Si el agua se congela en la tubería, el tapón de hielo no lo romperá, sino que solo lo expandirá un poco. Después de descongelar la tubería volverá a su tamaño original.
• La instalación no requiere ninguna otra herramienta que no sea una cuchilla de inglete. Todos los accesorios son ensamblados a mano.

Reglas de instalación

No hay demasiadas reglas que seguir al construir un sistema de suministro de agua autónomo con sus propias manos.

• Tanto la tubería entre la casa y el pozo, como la entrada al pozo deben estar por debajo del nivel de congelación del suelo.

Consejo: donde, por alguna razón, esto no es posible, la tubería se empaqueta en una carcasa aislante térmica con un cable de calefacción autorregulador insertado en ella.

• En el punto más bajo de la tubería, es deseable proporcionar una válvula de desagüe para su drenaje completo. La instrucción es relevante en primer lugar para aquellas casas que no se calientan alrededor del invierno.

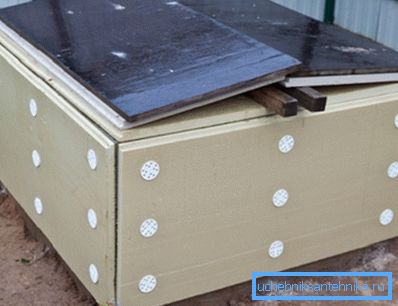

• El pozo está cerrado de escombros y aislado para evitar la congelación.

El sensor de presión se calibra de modo que la bomba arranque a una presión de H / 10 + 1 kgf / cm2. La altura del punto superior del sistema de suministro de agua en relación con el sensor en metros se toma para H. La presión de apagado de la bomba es 1.5-2 kgf / cm2 más.

La bomba se cuelga a una distancia de aproximadamente un metro del fondo del pozo. En este caso, no succionará limo y arena.

Un filtro de fondo con varias capas de arena y escombros está dispuesto en el fondo del pozo. El fondo embarrado también se cubre con un escudo de tablero. Por su construcción es mejor utilizar alerce podrido.

Selección de bomba

¿Cuál debería ser la bomba sumergible en el pozo para el suministro de agua?

Para empezar, formularemos las tareas de cara a la bomba.

1. Debe requerir un mantenimiento mínimo y tener un tiempo de revisión máximo.
2. Transportará agua pura con una cantidad mínima de materia suspendida.

Ahora pasamos a los tipos de bombas. Sólo hay tres de ellos en el sector del mercado que nos interesa.

Membrana (vibración)

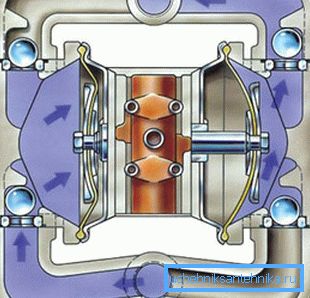

En el corazón de su diseño se encuentra una cámara de trabajo con un par de válvulas de retención, un solenoide con un núcleo ferromagnético cargado por resorte y una o dos membranas elásticas.

¿Cómo funciona este esquema?

1. El solenoide está alimentado.
2. La inductancia genera un campo electromagnético que impulsa el núcleo junto con una membrana unida a él. La membrana crea una presión excesiva en la cámara de trabajo; El exceso de agua se introduce en la salida a través de una válvula de retención abierta. La segunda válvula, cerrada, bloquea el desplazamiento del agua en la tubería de entrada.
3. Una vez que se retira la energía del solenoide, el resorte vuelve a su posición original. En este caso, la posición de las válvulas de retención se invierte, de modo que el agua no se toma de la salida, sino del tubo de entrada.
4. El ciclo se repite.

La principal ventaja de la bomba de vibración es el bajo precio con rendimiento moderado y buena cabeza. Presentamos las características de un flujo de membrana que es muy común en el espacio postsoviético.

La mala noticia es que para nuestros propósitos, este dispositivo, como todas las bombas de diafragma, no es adecuado.

• El recurso de revisión se limita a uno o dos años. Las membranas elásticas se deforman mecánicamente en cada ciclo de trabajo; con una frecuencia de vibración de aproximadamente 100 hertzios, no es sorprendente que después de algún tiempo requieran reemplazo.
• La vibración conduce a la sedimentación acelerada del pozo.
• Finalmente, una capacidad de 400 litros por hora puede ser suficiente solo con una cantidad mínima de agua y un acumulador muy amplio.

Girando

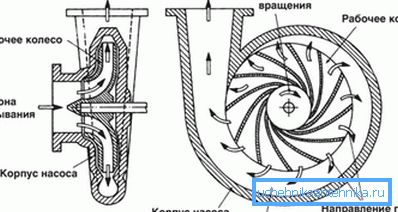

La base de la bomba Vortex es un impulsor centrífugo con un espacio mínimo entre esta y la cóclea (carcasa de la bomba). Cuando el impulsor gira en su periferia, se crea una sobrepresión significativa; a lo largo del eje, respectivamente, se produce una rarefacción. Basta con conectar las boquillas de entrada y salida en los puntos correspondientes de la carcasa para organizar un bombeo de agua estable y rápido.

Esquema de remolino:

1. Proporciona alto rendimiento a altos valores de presión y modestas dimensiones de la bomba.

Importante: en el caso de un pozo, las dimensiones - altura y diámetro para un comprador potencial no son cruciales.

1. Haga que el dispositivo sea extremadamente sensible a la cantidad y el tamaño de las impurezas. La norma para una bomba de vórtice es no más de 30 gramos de suspensiones por metro cúbico de agua. Superar esta cantidad conduce al desgaste acelerado de la mecánica con una caída concomitante en la cabeza y el rendimiento.

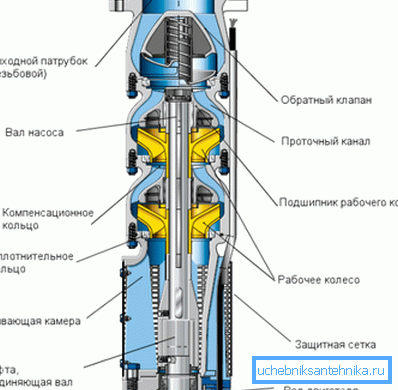

Centrífuga multietapa

Inicialmente, el esquema de múltiples etapas centrífuga de la bomba se desarrolló para pozos: es problemático en ellos obtener una salida de cabezal grande debido al diámetro limitado. Sin embargo, será la mejor solución para el pozo.

La idea básica es que en un eje girado por un solo motor eléctrico, hay varios impulsores. Entre ellos y el cuerpo sigue siendo un espacio bastante grande, lo que hace que el dispositivo sea insensible a un gran número de suspensiones.

El problema concomitante, la inevitable caída de la presión, se resolvió de manera simple y con gracia: las cámaras (difusores) de todos los impulsores están conectadas en serie con los movimientos en la carcasa. Como resultado, la cabeza generada por todos los impulsores se suma menos las pequeñas pérdidas en la resistencia hidráulica de la bomba.

Jefe y rendimiento

El cabezal de la bomba debe ser 30 metros mayor que la diferencia de altura entre esta y la parte superior del sistema de suministro de agua. Entonces, si la bomba está sumergida a 12 metros y la parte superior de los grifos de suministro de agua en la casa se encuentra a 4 metros sobre el nivel del suelo, debe comprar un dispositivo con una presión nominal de 12 + 4 + 30 = 46 m.

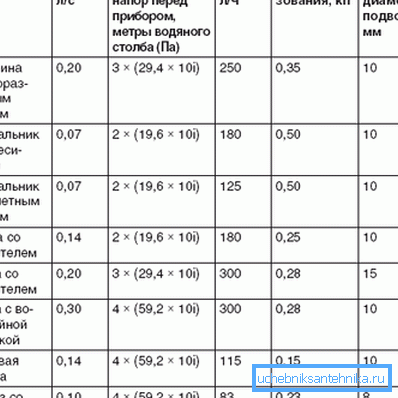

El rendimiento en litros por minuto se calcula aproximadamente a la velocidad de 5 litros por persona. Entonces, para una familia de tres, será 3 * 5 = 15 l / min, o 0.9 m3 / hora.

Recuerde: con un aumento en la capacidad del hidroacumulador, los requisitos para el rendimiento de la bomba pueden reducirse significativamente.

Conclusión

Esperamos que nuestras recomendaciones puedan ayudar al lector en el diseño y construcción de su propio sistema autónomo de suministro de agua. El video en este artículo, como siempre, contiene material adicional. ¡Éxitos!
