Bombas de superficie para pozos: diseño e instalación.

03-10-2018
Suministro de agua

Los pozos de agua están diseñados para elevar a la superficie el fluido en las capas más bajas de la tierra. Al mismo tiempo, es necesario decir que no todos ellos tienen suficiente presión propia para que la humedad fluya por la gravedad. Es para estos casos que se desarrolló una bomba de superficie para el pozo.

Foto amateur de la bomba de superficie instalada.

Finalización e instalación

Primero debe recordar que los productos de este tipo se utilizan solo para troncales poco profundos. Si la longitud del pozo alcanza los 15 metros, entonces es más racional usar bombas sumergibles. Por lo tanto, el consumo de energía será menor y no necesitará usar unidades muy potentes y costosas.

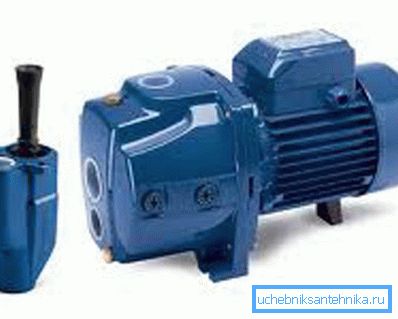

Bomba de agua separada

Tipos y equipos

  • En primer lugar, vale la pena señalar que existen muchos tipos diferentes de dispositivos de este tipo. Todos ellos se distinguen por su potencia, profundidad de trabajo y equipo (vea también el artículo Estación de bombeo para un pozo: dispositivo, tipos, instalación).
  • Dada esta diversidad, se debe prestar especial atención a todas las unidades o bloques de bombeo. Son complejos completos que no necesitan sistemas adicionales y pueden funcionar inmediatamente después de la instalación.
Unidad lista con hidroacumulador, presostato y sensor.
  • En primer lugar, debe prestar atención a la potencia de la unidad y su profundidad de trabajo. Dichos datos deben contener un manual de instrucciones para el producto. Se seleccionan de acuerdo con las características técnicas del pozo, es decir, con su profundidad del acuífero.
  • Además, estos nodos están equipados inmediatamente con un interruptor de presión. Es necesario para que el usuario pueda ajustar la presión de agua que necesita, que fluirá hacia el sistema.
  • Después de eso debes prestar atención al hidroacumulador. El hecho es que la mayoría de las bombas de superficie vienen con él.
Si el pozo está ubicado cerca de la casa, la instalación del sistema se puede hacer en el sótano o en el sótano.
  • Este producto realiza las funciones de un tipo de receptor. Se llena con un cierto volumen de agua, en el que mantiene una cierta presión incluso después de apagar la bomba. Cuando la presión cae por encima del parámetro de relé establecido, programado en el acumulador, enciende nuevamente la unidad.
  • Esto reduce el número de arranques del motor de la bomba, lo que prolonga significativamente su vida útil, ya que una corriente de arranque alta fluye al devanado primario con menos frecuencia.

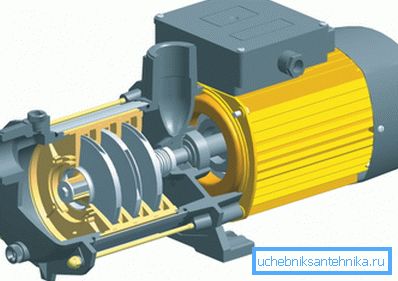

Una de las opciones para los productos de dispositivos de este tipo de acción.
  • Vale la pena decir que la duración de la operación del sistema sin encender depende del volumen de dicha batería. Sin embargo, algunos maestros recomiendan comprar un dispositivo adicional de este tipo, que es para aumentar este intervalo de tiempo.
  • En la entrada del sistema, algunos fabricantes instalan inmediatamente un filtro especial. Su propósito es evitar que partículas grandes entren en las cuchillas del dispositivo.
  • Por lo general, el precio de dicha unidad es bastante alto. Sin embargo, si compra todos sus elementos por separado y luego los ensambla, entonces resulta que todos los costos están totalmente justificados, y el ensamblaje terminado contiene exactamente aquellos elementos que se combinan idealmente entre sí.

Sugerencia Al comprar una bomba de tipo de superficie, es necesario tomar un dispositivo que pueda operar con una mayor profundidad que la que está presente en el pozo. Reduzca significativamente la carga del motor, lo que aumentará la vida útil del producto.

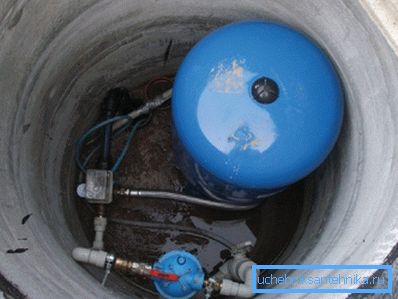

Caja de anillos de hormigón con sistema instalado.

Asamblea

  • En primer lugar, debe decirse que la instalación de una bomba de superficie en el pozo se lleva a cabo cerca de ella. Es por eso que muchos maestros prefieren montar este dispositivo en el cajón.
  • Primero necesitas cavar un agujero alrededor de la carcasa. Sus dimensiones deben corresponder al cajón creado.

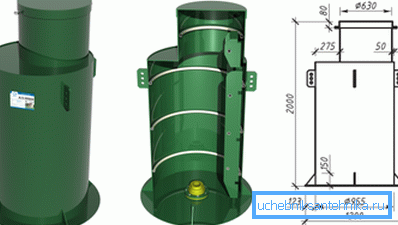

La construcción plástica es más práctica y tiene una vida más larga.
  • Profesionales para esta etapa de trabajo recomiendan el uso de construcción plástica. Son más prácticos, más confiables y tienen un costo menor si tiene en cuenta la instalación posterior.
  • Hay que decir que todos los sistemas de agua en el cajón están ubicados por debajo del nivel de congelación del suelo. Por lo tanto, la carcasa debe sobresalir 20 centímetros del suelo.

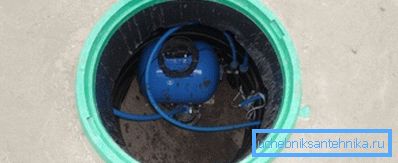

La disposición de todos los elementos debe ser compacta para que sea conveniente realizar un mantenimiento o reparación posterior.
  • La parte inferior de la estructura resultante es mejor verter el concreto para obtener una especie de anclaje y una base sólida para la instalación posterior.
  • Si el trabajo se realiza a mano, vale la pena seguir estudiando las instrucciones para el tipo de bomba seleccionado, ya que algunos modelos tienen sus propias características de instalación.
Varias opciones para instalar acuíferos en la cubierta, que dependen directamente del modelo del producto seleccionado
  • Por lo general, la unidad se instala en una base de concreto y se fija con pernos o clavijas especiales de impacto. Vale la pena mencionar que es necesario utilizar juntas de goma en la interfaz. Deben compensar la vibración que emana del dispositivo operativo.
  • Algunas bombas de este tipo están equipadas con sus propias mangueras o conjuntos de tuberías que deben sumergirse en el fondo del pozo. Al mismo tiempo, los profesionales recomiendan no olvidarse del filtro de malla, que debe incluirse en dicha entrega.
Algunas unidades de bombeo no están equipadas con válvulas de retención, por lo que deberán instalarse de forma independiente.
  • Primero, el acuífero del sistema se sumerge completamente en el fondo del pozo y luego se levanta un metro.
  • Para la fijación llevar una cubierta especial, que se monta en la carcasa. Se debe atornillar firmemente a través del sello de goma.
  • Vale la pena mencionar que en la entrada al sistema es necesario colocar una válvula de retención, que evitará el golpe de ariete.
Diagrama gráfico del sistema de suministro de agua desde el montaje del pozo con una indicación de todos los elementos individuales.
  • Si la unidad de la bomba se vendió como un dispositivo independiente, entonces el sistema de tubería debe hacerse de manera independiente.
  • Un tubo está conectado a la salida de la unidad de superficie, que suministrará agua a la casa. Al mismo tiempo, el cable de alimentación eléctrica de la unidad se saca o se pone bajo tierra en una zanja separada y una corrugación protectora.
  • Conecte el producto a la alimentación a través de una máquina separada. En este caso, vale la pena preocuparse por adelantado acerca de la creación de una conexión a tierra o incluirla en el sistema de suministro de energía ACS.

Sugerencia Si la instalación se realiza por primera vez, vale la pena consultar adicionalmente a un especialista o invitar a profesionales para este negocio. De lo contrario, puede cometer un error que puede dañar no solo la bomba, sino también el pozo.

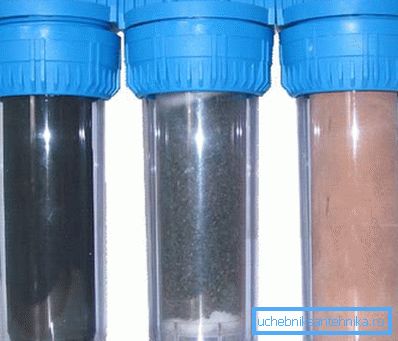

La calidad del agua en pozos poco profundos a menudo deja mucho que desear, lo que significa que vale la pena usar filtros de agua para limpiarla.

Conclusión

Al ver el video en este artículo, puede obtener información detallada sobre las bombas para pozos diseñados para trabajar en la superficie. Al mismo tiempo, sobre la base de este texto, se debe concluir que es mejor comprar un conjunto completo como conjunto, en lugar de seleccionar y ensamblar de forma independiente todos los componentes. Al mismo tiempo, la instalación en sí misma es bastante simple, pero requiere cierta capacitación teórica relacionada con el tipo de bomba específica (consulte también el artículo Conexión de un pozo a una casa: consejos y recomendaciones de expertos).
