Bombas centrífugas para pozos: la historia de la invención y

La pregunta sobre cómo proporcionar a sus viviendas suburbanas un suministro de agua autónomo es relevante hoy en día para muchos propietarios. Nadie quiere llevar agua en cubos de pozos. El yugo se puede ver solo en dibujos o en museos.

Los cubos fueron reemplazados por bombas que bombean agua al sistema de tuberías por su cuenta. Lo principal es tomar la decisión correcta al equipar el pozo con un mecanismo de elevación.

Tipos de bombas

Todas las bombas que se utilizan para elevar el agua de los pozos se dividen en dos tipos según el lugar de su instalación.

Pueden ser:

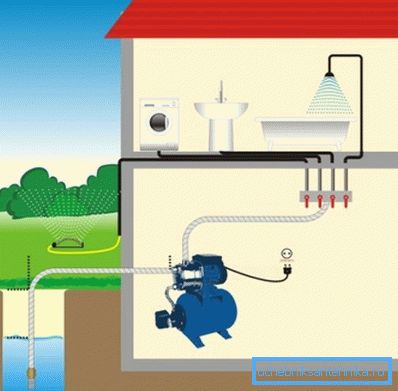

1. superficial, Cuando la caja está ubicada cerca del pozo o con la ayuda de un flotador, se mantiene en la superficie del agua y bombea agua desde la profundidad del pozo.
2. sumergible, cuando la unidad está a una profundidad y suministra agua a través de las mangueras a la superficie.

Los tipos más comunes en la vida cotidiana de estas unidades son los dispositivos de superficie.

Se utilizan bastante ampliamente:

1. para elevar agua potable de pozos;
2. para elevar agua potable de un pozo;
3. para bombear agua de sótanos inundados;
4. Para el agua de riego bombeada desde embalses.

La desventaja de estos mecanismos es que pueden tomar agua desde una profundidad de no más de 8 metros. En consecuencia, aplicarlos a pozos profundos con agua potable no funcionará.

El equipo de bombeo sumergible adecuado para bombear agua de pozos es capaz de bombear agua desde una profundidad considerable. Las unidades sumergibles se distinguen por el mecanismo de balanceo del agua.

Son de tres tipos:

1. vórtice, en el que se produce el bombeo de agua debido a la formación de un flujo de vórtice, tienen un impulsor en forma de disco plano con cuchillas cortas;
2. El bombeo centrífugo se debe a la fuerza centrífuga, que crea un eje con las palas de la hélice ubicadas en él;
3. Vibración, en la que se produce el bombeo debido a la diferencia en la presión resultante en diferentes lados de la membrana, que es el principal detalle estructural.

La elección del tipo de unidad requerido se realiza sobre la base de los siguientes parámetros:

1. Profundidad total del pozo y el nivel de agua en el mismo;
2. demanda total de agua;
3. los indicadores reales de la presión de agua estimada en la alineación;
4. El diámetro de la gama de pilares.

Los más comunes hoy en día son los modelos centrífugos de bombas de tipo sumergible para elevar el agua de los pozos. Proporcionan un rendimiento suficiente y pueden incluso trabajar con agua que contiene impurezas de arena.

Aplicación de fuerza centrífuga.

Las bombas, cuya acción se basa en el uso de la fuerza centrífuga para elevar el agua, son ampliamente utilizadas en nuestro tiempo. Una bomba sumergible centrífuga para un pozo bombea agua a través de la rotación de una rueda especial, que está unida al eje.

Un poco de historia

Ahora es muy difícil determinar quién inventó el primero en usar la fuerza centrífuga para elevar el agua. Hay dibujos famosos que fueron hechos por Leonardo da Vinci. Según ellos, es muy posible suponer que fue él quien propuso bombear agua a través del uso de la fuerza centrífuga en un canal giratorio.

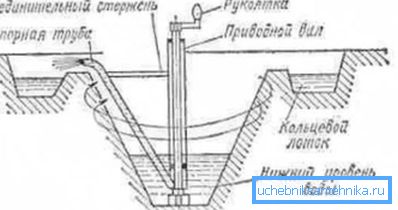

En la práctica, el primer dispositivo conocido se probó en 1732. Fue desarrollado por LeDemur.

La esencia de esta bomba era la siguiente:

1. un tubo estaba unido al eje vertical, rígidamente atado con una biela;
2. el extremo inferior de la tubería estaba sumergido en agua;
3. el eje comenzó a girar, la tubería también fue rotada;
4. Las fuerzas centrífugas provocaron el movimiento del agua en la tubería.

Pero las bombas centrífugas se volvieron comunes solo a finales del siglo XIX. En este momento aparecieron los motores térmicos y luego los eléctricos, lo que hizo posible crear incluso unidades de múltiples etapas para pozos profundos.

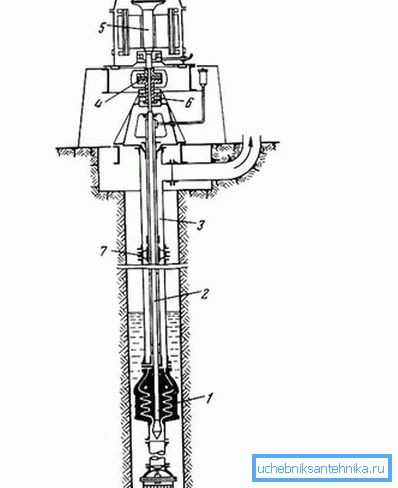

Ingeniero ruso V.A. Pushechnikov desarrolló una bomba multietapa basada en la aplicación de fuerza centrífuga para pozos de hasta 250 m de profundidad.

El principio del dispositivo se puede describir a continuación:

1. el acoplamiento elástico sirve como conexión del eje de accionamiento con el motor eléctrico;
2. el baño de aceite está directamente debajo del acoplamiento;
3. se coloca un rodamiento de bolas en el baño, que ocupa la carga axial;
4. el aceite para lubricación se suministra a través de una serie de tuberías suspendidas del bastidor de soporte;
5. la columna y el eje de transmisión están apoyados en cojinetes, que se colocan en soportes en forma de cruz;
6. Los soportes se instalan entre las uniones de tubería;
7. en el bastidor de soporte hay una caja de relleno, debajo hay una tubería de derivación para tuberías de inyección;
8. El accesorio de succión de la bomba está conectado al tubo de succión, hay una red de seguridad en el tubo.

Este diseño facilita la colocación de la bomba en un pozo de diámetro no muy grande. La primera bomba de este diseño se fabricó a fines de 1899. Y se instaló en una estación de bombeo en Mytishchi.

Las pruebas fueron exitosas, pronto se fabricaron bombas centrífugas de fondo de pozo en la cantidad de 19 piezas, que también se instalaron en esta estación de bombeo.

Es interesante que pudieron cumplir con este pedido para la fabricación de unidades solo en París en la planta de Farko, aunque se envió una propuesta para realizar un pedido a 24 plantas en diferentes países. En la literatura técnica se puede encontrar el nombre de esta bomba, como la "bomba Farka", y no por el nombre del diseñador. (Consulte también el artículo Qué bomba es mejor para un pozo: Parámetros de selección).

El principio de funcionamiento de los modelos modernos.

Al decidir cómo elegir una bomba centrífuga para un pozo, es necesario comprender los parámetros básicos por los cuales los modelos difieren.

Varias bombas centrífugas para un pozo se pueden clasificar de la siguiente manera:

1. de acuerdo con el número de ruedas disponibles, si una rueda, entonces los dispositivos son de una sola etapa, si es más, entonces multietapa;
2. En una presión, desde una presión baja o media hasta valores altos;
3. a través del suministro de agua, unidireccional o bilateral;
4. el método utilizado para drenar el fluido en el canal espiral desde el impulsor puede ser espiral y turbina;
5. En velocidad, baja velocidad, normal, alta velocidad.

Es importante A pesar de que el precio de los modelos de varias etapas es más caro que los modelos de una sola etapa, muchos prefieren instalarlos. El hecho es que tales modelos tienen un mayor margen de seguridad y no se deterioran debido al contenido en el agua de diversas impurezas de orden mecánico.

El principio de funcionamiento de estos mecanismos es el siguiente:

1. Se suministra agua, debido a la rápida rotación del impulsor crea un flujo abundante;
2. La fuerza centrífuga actúa desplazando el agua de los centros de rueda a sitios distantes;
3. La presión en el interior aumenta, desplaza el fluido hacia la tubería;
4. la presión en el centro del impulsor disminuye en consecuencia;
5. El agua fluye de regreso a través de la tubería de succión.

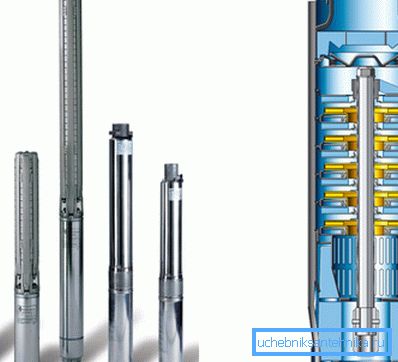

La bomba de pozo profundo parece un cilindro. Esto le permite colocarlo en pozos bastante estrechos. La longitud de la estructura puede ser de 0,5 a 2,5 metros, y el diámetro es de aproximadamente 10 cm. A pesar de sus dimensiones modestas, estos dispositivos para pozos se caracterizan por un excelente rendimiento.

Es importante Debe asegurarse de que la bomba durante la operación no toque las paredes del pozo. Si el diámetro de la válvula es demasiado pequeño, es necesario proteger la unidad colocando un anillo de goma en su cuerpo.

La instalación de una bomba centrífuga en el pozo está a cargo de especialistas, ya que es muy importante hacer todo correctamente si desea utilizar el agua del pozo durante mucho tiempo sin saber las preocupaciones.

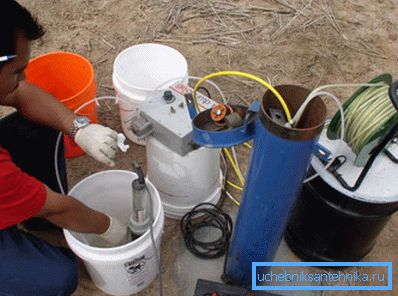

La unidad se introduce en el pozo a una profundidad, habiéndola asegurado previamente con un cable de seguridad a la punta o tapa del pozo. El cable eléctrico está conectado a la bomba y también se pasa a través de un orificio especial en la punta.

La bomba debe estar conectada a la tubería con un conector de latón. El segundo extremo de este tubo está conectado a la salida de la tapa.

Si tiene experiencia en el negocio de la instalación, puede hacerlo usted mismo para conectar la bomba centrífuga al pozo. Lo principal es cumplir con todos los requisitos que describen las instrucciones para un modelo en particular.

Es importante Al instalar equipos en un pozo a una profundidad mayor de 80 metros, se usa una tubería que puede soportar una presión de 16 atmósferas. Con una menor profundidad de instalación, es suficiente usar una tubería a 12.5 atmósferas.

Resumen de

El equipo de bombeo seleccionado correctamente garantizará el funcionamiento del sistema de suministro de agua en un modo ininterrumpido. En el video presentado en este artículo encontrará información adicional sobre este tema.
