Bomba sumergible para un pozo de 30 metros o más:

28-10-2018
Suministro de agua

Prácticamente todas las unidades de este tipo se pueden dividir en dos grupos principales utilizados para agua sucia o limpia, aunque todavía hay muchas subespecies. Entonces, para entender la diferencia entre, por ejemplo, una bomba para un pozo de 10 metros de un instrumento que se usa para un pozo de la misma profundidad, prestaremos atención a la clasificación por propósito. Todo esto, así como la instalación, lo discutiremos a continuación, y también veremos el video temático en este artículo como material adicional.

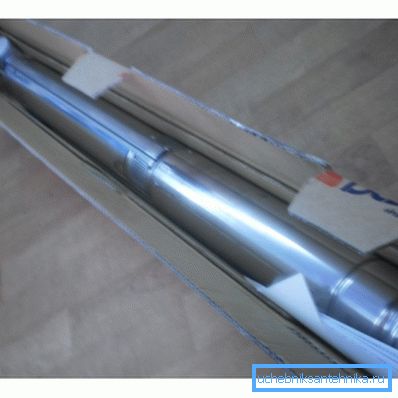

La bomba para un pozo a 150 metros de PEDROLLO 4SR6.

Sobre bombas sumergibles

Propósito

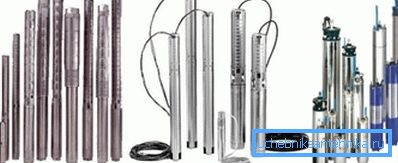

Tales unidades se utilizan para pozos
  • La implementación de la ingesta de agua de fuentes de agua de este tipo se puede llevar a cabo como una superficie (hidróforo) y una unidad sumergible para bombear agua. Pero la bomba para el pozo a 15 metros ya será del tipo sumergible, ya que los hidróforos son efectivos solo hasta los 9 m de profundidad (es decir, el nivel de aumento de agua). Dichos dispositivos tienen una forma cilíndrica alargada con una pequeña sección transversal, de modo que son más fáciles de colocar en el tubo de producción y tienen un cable unido al cuerpo para fijarlo en la superficie.
  • Dichas unidades, como regla, son centrífugas y están diseñadas exclusivamente para agua pura (sin grandes impurezas, como arena o limo). Esta bomba para un pozo de 80 metros o incluso de 200 a 250 m puede satisfacer perfectamente las necesidades no solo domésticas, sino también de naturaleza industrial. Para evitar interrupciones en el suministro de agua, la capacidad de la unidad se selecciona de acuerdo con la cantidad de agua consumida y puede ver dichos cálculos para la casa en la siguiente tabla.
Nombre del baño Flujo de agua
Grifos de lavabo 0.4m3/ hora
Bidet 0.4m3/ hora
Inodoro 0.4m3/ hora
Grifos del fregadero 0.7m3/ hora
Lavaplatos 0.7m3/ hora
Lavadora 0.7m3/ hora
Cabina de ducha 0.7m3/ hora
Hidrante para regar el jardín. 0.7m3/ hora
Baño 1.1m3/ hora

Consumo de agua durante una hora en diferentes baños.

  • Externamente, la unidad centrífuga es similar a una bomba de vórtice para un pozo de 40 metros o más, solo el suministro de agua se lleva a cabo de una manera ligeramente diferente. Dichos dispositivos se usan cuando necesita crear una fuerte presión con una pequeña cantidad de agua, por ejemplo, para lavar cualquier objeto, ya que son de 3 a 7 veces más potentes. La principal desventaja de tal adquisición es que cuando se inyecta incluso una pequeña cantidad de sustancias abrasivas, como la arena, la bomba falla rápidamente.
Bombas sumergibles de tornillo
  • Dichas unidades son muy buenas para usar en aquellas situaciones en que la toma de agua está hecha con sustancias abrasivas, por ejemplo, al limpiar pozos. Pero esto no es en absoluto necesario, ya que la purificación final del agua se puede hacer en la parte superior, por lo tanto, tales dispositivos son muy adecuados para el suministro de alimentos. Por ejemplo, la barrena china.

    Sprut 4S QGD 1.2-50-0.37 está hecho de acero inoxidable, bombea hasta una altura de 93 m en un volumen de 33 l / min, y su precio es de solo 100 pies cúbicos.

  • A diferencia de los pozos, para la toma de agua de los pozos, puede usar bombas sumergibles como Kid, que tienen un sistema de bombeo vibratorio, lo que significa que no necesitan mucho mantenimiento, lo que aumenta su vida útil. Pero tales dispositivos se utilizan con una pequeña distancia del espejo de agua de la superficie del suelo, pero deben estar hundidos a una profundidad de al menos un metro; esto le permite protegerse de las fluctuaciones de nivel inherentes a los pozos.
Bombas sumergibles de drenaje
  • Para bombear agua sucia de diferentes tanques, pozos, reservorios y similares, se utilizan unidades de drenaje, que pasan fácilmente a través de abrasivos y otros desechos. De acuerdo con el propósito del dispositivo, elija el impulsor del dispositivo. Por lo tanto, la rueda multicanal sirve para bombear líquidos con abrasivos, lodo o residuos pequeños, de un solo canal (para elementos sólidos más grandes, incluidas las heces y abierta), para bombear líquidos con residuos de 30 a 70 mm, como residuos domésticos, hojas caídas y otros. basura

Nota Entre las unidades de drenaje hay bombas especiales diseñadas para el bombeo de heces. La diferencia es que hay una trituradora especial que puede reciclar no solo los desechos de fibra larga, sino también los desechos domésticos como guantes, toallas, etc.

Trabajo de montaje

Diagrama esquemático de la conexión.

Por lo tanto, asumiremos que ha determinado con la capacidad de una bomba sumergible, es decir, que ha elegido la que proporcionará el consumo de agua ininterrumpido teniendo en cuenta el nivel estático y dinámico (caudal) del pozo. Ahora necesitamos resolver el problema con una línea de derivación, se puede hacer en forma de un cajón (pozo en el tubo de producción) o adaptador.

También debe determinar de inmediato la ubicación del tanque de respaldo, los sensores y la automatización, ya sea en la casa o en algunas de las dependencias, donde se pueden ubicar tanto en la superficie como en un pozo especialmente equipado.

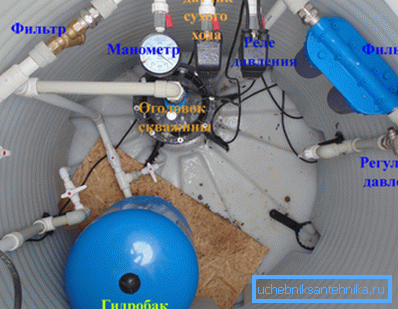

Se parece al sistema en el foso.

La mayoría de los desarrolladores, que diseñan una casa, planean un lugar para un pozo directamente en el edificio, lo cual es bastante conveniente para una mayor instalación y operación del suministro de agua. Sin embargo, el principio de instalar un sistema de toma de agua sigue siendo el mismo, y las mismas reglas se siguen en todas partes.

Ahora veamos la profundidad de la inmersión, pero para esto necesita saber cuál es el nivel dinámico de la columna en la tubería de producción: estos indicadores generalmente los proporcionan los perforadores, o los calcula usted mismo. Por lo tanto, la carcasa de la bomba, o más bien, su parte superior debería desaparecer a una profundidad de un metro, especialmente para pozos en la arena, donde el nivel puede depender de la precipitación estacional (30–40 cm es suficiente para un artesiano, ya que allí se mantiene un nivel constante).

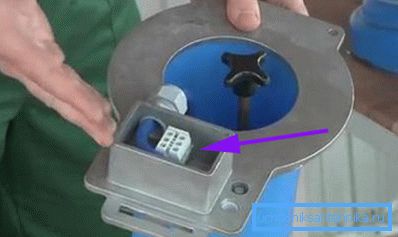

Terminales especiales en la cabeza del pozo.

Independientemente de la profundidad del pozo, el cable eléctrico para conectar la bomba seguirá siendo corto, por lo que tendrá que ser empalmado. Para hacer esto, en la punta a menudo proporcione una caja de terminales especial para 4 entradas-salida, como en la foto de arriba, para que pueda conectarse, como un motor trifásico y monofásico.

Sin embargo, en la mayoría de los casos, los maestros prefieren uniones en el trenzado, cuando se coloca un manguito termorretráctil en cada uno de los núcleos, así como el cable en su totalidad, que bloquea completamente la entrada de humedad en el cobre, lo que significa que excluye la oxidación.

Desde la bomba sumergible hasta la unidad de distribución, se usa sin ambigüedad una manguera de polietileno con un diámetro de 32 mm, y el resto del cableado está hecho de polipropileno para soldar, pero en algunos casos, se usa laminado a base de metal.

El tanque de agua de reserva puede ser de diferentes tamaños, pero debe tenerse en cuenta que al aumentar la capacidad del tanque, se reduce el número de arranques y paradas del motor, lo que extiende significativamente su vida útil. Para uso doméstico, la capacidad de más de 100 litros que no necesita.

Nota Para reducir aún más el número de arranques y paradas, puede ajustar su propio relé de tiempo. Por lo tanto, los ajustes de fábrica están diseñados para detener la bomba cuando se establece una presión de 3 atmósferas, y se inicia cuando la presión cae a 2 atmósferas. Pero puede reducir esta brecha al establecer, respectivamente, 5 y 1.5 atmósferas.

Conclusión

En cualquier caso, cada bomba sumergible tiene una instrucción del fabricante sobre su instalación y funcionamiento, que debe observarse. Pero también se debe tener en cuenta que los filtros de fondo de pozo y el cuidado de la fuente desempeñan un papel importante en el funcionamiento de alta calidad de la unidad, que debe limpiarse al menos una vez cada 3-5 años. Usted ya elegirá el método de limpieza, pero dependerá del tamaño y el dispositivo del pozo.
