Junto con las bombas de acción superficial, hay bombas sumergibles de pozo. ¿Cuáles son las características de la elección de este equipo y cuáles son las características de su funcionamiento? Seguramente, la respuesta a estas preguntas será de interés para los propietarios de casas de campo y parcelas suburbanas que no tienen acceso a un suministro de agua centralizado.

A pesar de que el precio de las bombas sumergibles es alto, justifican plenamente los fondos invertidos en su compra. Dicho equipo permite la extracción de agua de grandes profundidades en comparación con las instalaciones de bombeo de otras modificaciones. La profundidad a partir de la cual se puede bombear agua puede alcanzar los 300 metros.

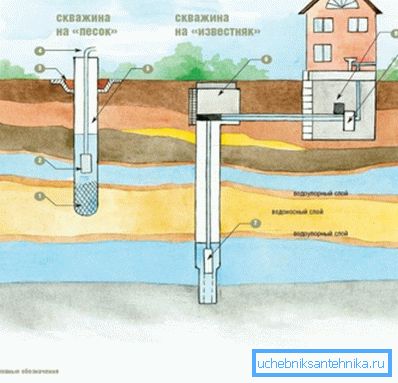

Operación de pozo de agua - Requiere bomba

Sin embargo, dicho equipo tiene un inconveniente importante: esta es la complejidad del mantenimiento y la baja capacidad de mantenimiento.

Características de construcción

Pozo de agua bien equipado

Una bomba sumergible de pozo se distingue por la presencia de una carcasa hermética fuerte, que es necesaria para proteger el mecanismo de la corrosión.

Este equipo se divide en dos grupos principales: bomba de fondo centrífuga vibratoria y sumergible.

  • Las plantas de vibración inyectan agua a través de las vibraciones producidas con cierta amplitud.. Por esta razón, dicho equipo debe ubicarse a una distancia considerable del fondo arenoso.

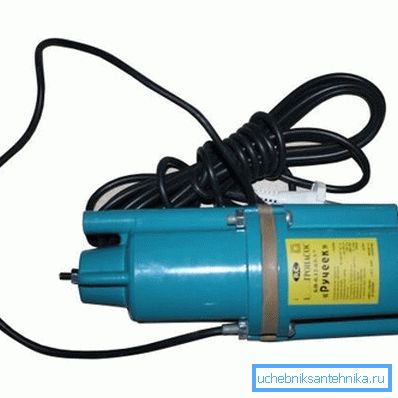

Equipo de tipo vibratorio.

Esto se debe a que el impacto de las vibraciones en las superficies internas del pozo conducirá a la turbidez y la contaminación del agua por las partículas suspendidas del suelo. Como resultado, será necesario invertir fondos adicionales en la purificación de múltiples etapas del agua producida del pozo.

  • Bombas de pozo centrífugas sumergibles bombean agua a través de la rotación de la rueda, equipadas con cuchillas. La rueda se encuentra en el volumen interno del dispositivo.
Instalaciones centrifugas

En el proceso de rotar las cuchillas, se crea una fuerza centrífuga que, con una fuerza, arroja agua a las paredes de la bomba. Como resultado, el agua a presión entra en la salida del dispositivo.

Clasificación de acuerdo con el alcance de

Las bombas sumergibles, según las características de diseño, pueden usarse para realizar una variedad de tareas.

Las siguientes categorías de bombas sumergibles se pueden distinguir de los equipos en el mercado: pozo o agua, perforación, drenaje y fecales.

  • Las bombas de agua o, como también se les llama, las bombas sumergibles para pozos son dispositivos adaptados para bombear agua sin impurezas significativas de partículas abrasivas sólidas suspendidas.

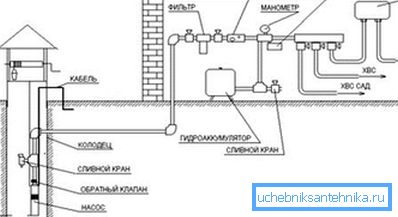

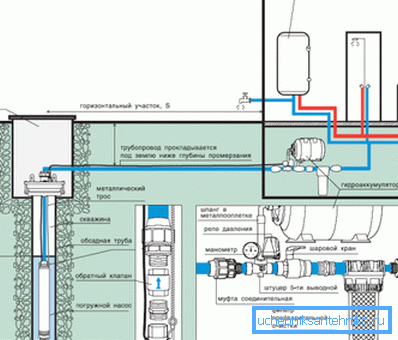

Diagrama de instalación de la bomba de pozo

El agua no debe contener impurezas tales como arena, limo, algas, etc. Por lo tanto, la parte de trabajo del equipo debe ubicarse a no menos de un metro de la parte inferior del sumidero. Tales plantas son igualmente adecuadas para bombear agua potable o de proceso.

La bomba de pozo moderna es una amplia gama de modificaciones adaptadas para el trabajo, tanto en su totalidad como en inmersión parcial. Dicha versatilidad se logra debido a la ubicación más baja de la entrada de agua.

  • Las bombas sumergibles de fondo de pozo se utilizan para suministrar agua desde una profundidad de hasta 300 metros. Equipos de este tipo están adaptados para bombear agua con un alto nivel de salinidad.
Diagrama de instalación de la bomba de pozo

Por ejemplo, gracias a algunas soluciones constructivas, las plantas bombearon agua con partículas suspendidas de cal y arena sin consecuencias negativas para la capacidad de trabajo.

Equipos de este tipo se sumergen en pozos de diámetro limitado. Esta propiedad explica la forma específica de las bombas, todas ellas tienen forma cilíndrica oblonga.

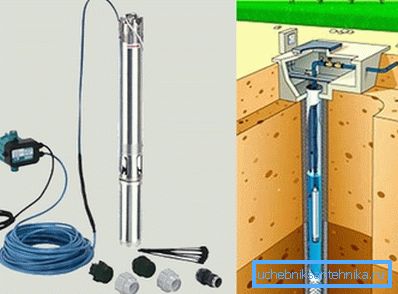

Bomba centrifuga sumergible

A pesar de la forma y las dimensiones compactas, estos dispositivos se caracterizan por su alta potencia, que es suficiente para proporcionar agua tanto a una pequeña casa de campo como a un complejo de varias urbanizaciones.

Una ventaja importante de las bombas de fondo de pozo es que el agua no solo se bombea, sino que también enfría el motor al mismo tiempo. Como resultado, el recurso del motor aumenta significativamente. El interruptor de flotador, que está equipado con una bomba, proporciona un apagado automático del dispositivo si se produce una caída brusca en el nivel del agua.

El único inconveniente de estos dispositivos es la complejidad de la instalación y reparación, así como el alto costo.

  • Se puede usar una bomba de drenaje sumergible para bombear aguas residuales y agua de fusión con un valor promedio de sólidos suspendidos. La bomba con igual éxito supera a un medio líquido con un alto contenido de arena, algas y pequeños desechos que pasan a través de las rejillas de drenaje.

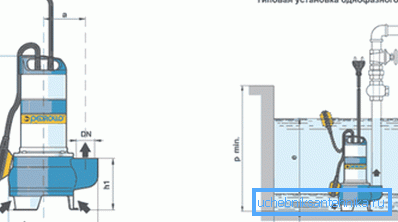

Bomba de drenaje y su esquema de funcionamiento.

El equipo de este tipo le permite bombear agua desde la zanja para el posterior riego del jardín. Además, al usar esta instalación, puede bombear el agua que se ha acumulado en el sótano o bodega. Si es necesario, este tipo de bombas sumergibles se pueden usar para bombear agua de depósitos abiertos y para reemplazar el agua en la piscina.

  • Las bombas sumergibles fecales son una categoría separada de equipos adaptados para el transporte de aguas residuales. Tales plantas son capaces de trabajar con los contaminantes sólidos más grandes.

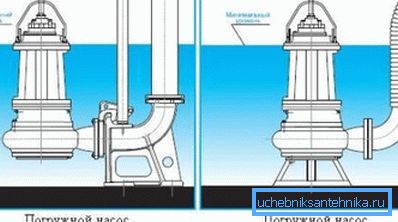

Maneras de instalación de la bomba fecal.

Para pasar contaminantes más grandes, la bomba fecal, a diferencia de la contraparte de drenaje, no está equipada con filtros, sino con un molino en forma de una boquilla de corte.

Este tipo de equipo es la mejor solución cuando no hay posibilidad de equipar un sistema efectivo de drenaje por gravedad de aguas residuales. La ventaja de las bombas sumergibles fecales es que no necesitan ser retiradas regularmente de la fosa, ya que operan durante mucho tiempo sin la necesidad de mantenimiento.

Características de la elección de una bomba sumergible.

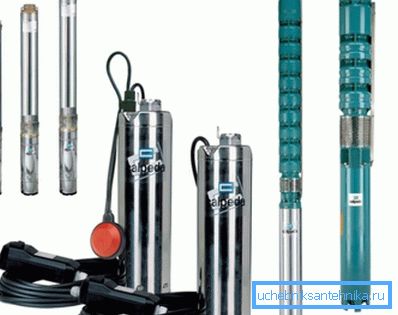

En la foto - bombas sumergibles de pozo.

La instrucción de elegir una bomba sumergible doméstica no es un gran problema, solo debe prestar atención a una serie de factores.

  • El cabezal de presión y rendimiento, que puede proporcionar equipos, son parámetros que merecen una atención especial. Independientemente del propósito para el que elija la bomba, debe comparar su capacidad y rendimiento con los parámetros de bombeo de un medio líquido. Para calcular el rendimiento, es necesario determinar el consumo máximo. Según SNiP, el consumo de agua por día es de 150 a 200 litros por persona. Al mismo tiempo, regar un metro cuadrado de una casa de verano requiere hasta 6 litros de agua por día. Calcule la presión, puede considerar la altura de la subida del agua y la longitud de la trayectoria horizontal de su paso.
  • El precio es un parámetro igualmente importante a la hora de elegir el equipo doméstico. El costo de adquisición debe estar motivado por la calidad de construcción, el rendimiento, la eficiencia y la disponibilidad del servicio de garantía.
  • El nivel de automatización es la característica que proporcionará comodidad operacional para el uso diario de la bomba.
  • El fabricante de la marca, por supuesto, no es el factor más importante al elegir bombas sumergibles, pero es este criterio el que forma el costo del equipo.

Visión general de los mayores fabricantes de bombas sumergibles.

  • Bajo la marca registrada Awelco, se presentan bombas sumergibles italianas de alta tecnología y, al mismo tiempo, fiables del tipo de pozo y agua. A pesar de la producción en el extranjero y la alta calidad de construcción, las instalaciones difieren de este fabricante a precios asequibles. En el mercado mundial, los productos de la compañía se han vendido con éxito durante más de 20 años.
  • La compañía alemana Al-co ha estado fabricando equipos de bombeo durante más de 70 años y hoy en día estos dispositivos están disponibles en el espacio postsoviético. Entre la amplia gama de bombas de esta marca, puede elegir la opción que mejor se adapte a las necesidades de su casa de campo o área suburbana.
  • Quizás el fabricante más famoso y popular de bombas sumergibles sea la empresa danesa Grundfos. Esta marca produce dispositivos de alta calidad y confiables. La compañía fabrica toda la gama de equipos de bombeo sumergibles y proporciona a los usuarios el soporte técnico de la más alta calidad.
  • La empresa alemana Wilo es otro fabricante de bombas de pozo, cuyos productos son cada vez más populares en los países de la CEI. El equipamiento de la marca se distingue por la confiabilidad en combinación con el consumo económico de energía.
  • La compañía "Dzhileks" - es un importante fabricante ruso de bombas sumergibles. Los productos de marca se venden en el mercado nacional por más de 20 años. Cabe señalar que los últimos desarrollos, a pesar del precio razonable, no son de ninguna manera inferiores a los análogos extranjeros.

Instalación de la bomba de pozo.

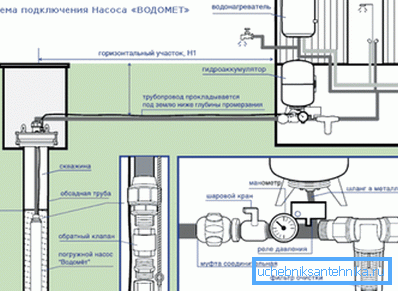

Diagrama de conexión en el ejemplo del modelo

Una vez seleccionado el equipo que coincide con los parámetros del pozo y sus capacidades, es hora de comenzar la instalación.

Importante: las bombas sumergibles, certificadas para la venta y operación en el territorio de la Federación Rusa, se completan con un manual del usuario, donde se describen detalladamente los requisitos de instalación.

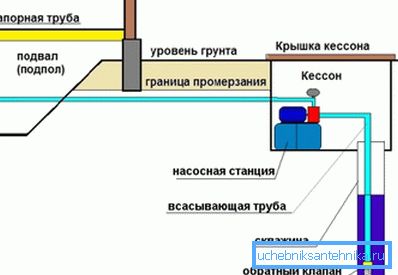

Características de la colocación de tuberías de agua.

Antes de la instalación, es necesario colocar el suministro de agua de la casa al cajón. La colocación del suministro de agua para toda la temporada de operaciones debe llevarse a cabo teniendo en cuenta la profundidad de la congelación del suelo. Por lo tanto, la tubería no debe estar a más de medio metro de profundidad.

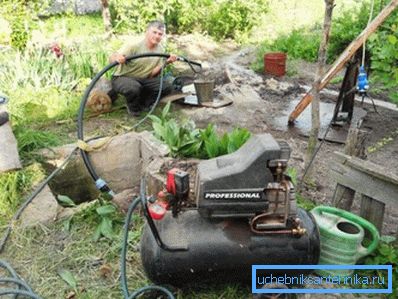

En la foto - bien bombeo por puente aéreo

Antes de proceder con la instalación de una bomba de pozo, limpiamos a fondo el pozo y lo bombeamos usando un puente aéreo. Luego bombeamos el agua hasta que el pozo esté completamente libre de contaminación.

Como ya se mencionó, el dispositivo está sumergido en el pozo debajo de la superficie del agua, pero a una distancia de al menos un metro del fondo. La distancia al fondo es necesaria para que al bombear con agua, no levante tierra sedimentaria, arena y limo a la superficie.

Con una bomba, un tubo de plástico de producción necesario para elevar el agua, un cable de alimentación y un cable de seguridad se introducen en el pozo. La alimentación se suministra al motor de la bomba a través de un cable de alimentación protegido.

Importante: cuando falla una bomba sumergible, en primer lugar, se revisa la cubierta del cable en busca de daños.

El cable de seguridad se monta en la parte superior del pozo y mantiene toda la estructura en el limbo. La tubería a través de la cual se bombea el agua se suministra directamente a la casa o a un tanque de almacenamiento.

Punta metalica

Un elemento estructural importante es la tapa que se usa para sellar la parte superior del pozo. En la punta se proporcionan los pernos y los orificios pasantes para el hummock, el cable y la tubería.

Válvula de retención tipo oblea

Durante la instalación, es necesario proporcionar un dispositivo de válvula de retención para proteger el sistema operativo de los efectos dañinos del golpe de ariete. Si el fabricante no prevé la presencia de una válvula de retención en el equipo, puede evitar el reflujo de agua instalando una válvula después de instalar la bomba.

Una vez finalizado el trabajo de preparación, es necesario ajustar la presión en el tanque de presión con sus propias manos. El valor de presión calculado debe ser al menos 0.9 unidades de la presión en el arranque.

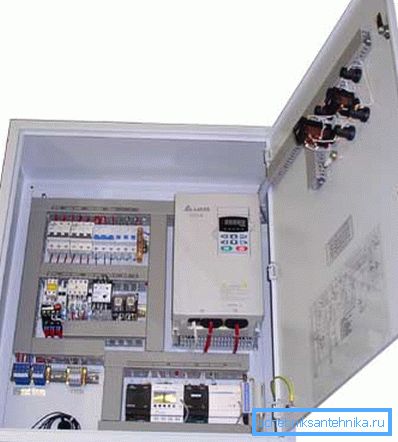

Automatización moderna para bombas sumergibles y de pozo.

Después de instalar la válvula de retención, la bomba se puede bajar al pozo y proceder a la instalación del dispositivo de arranque. El esquema de conexión de una bomba de pozo sumergible para cada dispositivo individual puede tener sus propias características distintivas. Por lo tanto, el trabajo de instalación debe coordinarse de acuerdo con las instrucciones.

Independientemente de cuáles sean los parámetros de la bomba seleccionada, al instalar este equipo, es necesario alinear el punto de trabajo en diferentes modos. Además, deberá medir la tasa de flujo estimada del suministro de agua. Este parámetro se determina de acuerdo con la velocidad de llenado del volumen. La presión creada se mide con un manómetro y el consumo de corriente se puede medir con unas pinzas de corriente especiales.

En ese caso, si los parámetros de la bomba del pozo se exceden en comparación con las características nominales especificadas por el fabricante, en la salida del pozo es necesario cerrar la válvula de la bomba. Como resultado, se creará una resistencia suficiente para establecer correctamente el punto de operación.

Importante: Al instalar una bomba de fondo de pozo, es necesario equiparla con un arrancador con protección y ajustarlo de acuerdo con el valor de corriente calculado.

Conclusión

Instalar una bomba sumergible en el pozo no es tan difícil como parece. Lo principal es observar estrictamente las recomendaciones del fabricante y elegir el equipo de bombeo adecuado. Para hacer que la instalación sea menos complicada, vea el video en este artículo.
