Bomba manual para un pozo: dispositivo, versiones, alcance.

24-01-2018
Suministro de agua

Una bomba de fondo de pozo no tiene que ser eléctrica. ¿Cómo es la bomba de bombeo manual para el pozo? ¿Tiene alguna limitación asociada con el dispositivo? ¿Cómo y dónde se monta este accesorio?

Vamos a resolverlo.

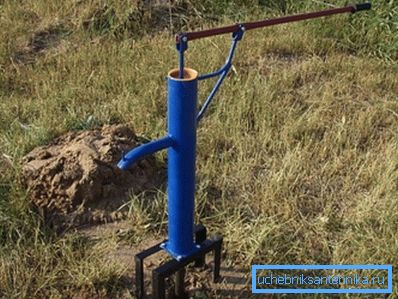

El héroe de nuestro artículo.

Por que lo necesitas

Pero, de hecho, ¿por qué necesitamos bombas manuales? Por lo menos en el patio del siglo XXI. ¿Es hora de cambiar completamente al equipo eléctrico?

¡Ay! El futuro ha llegado de manera muy selectiva. Si en las grandes ciudades nos encontramos con automóviles eléctricos e Internet inalámbrico gratuito, en el interior de Rusia, muy poco ha cambiado desde finales del siglo XIX: la bombilla de Ilyich en muchos lugares todavía se considera un lujo.

Innumerables asociaciones de jardines están completamente aisladas de las comunicaciones y el suministro de energía. Donde hay nominalmente electricidad, en la práctica hay frecuentes cortes de energía: el robo de cables, la caída de árboles y otras vicisitudes del destino inclinan al propietario del sitio a la máxima autonomía. La salida en términos de suministro de agua es obvia: la bomba manual para el pozo es completamente independiente de cualquier fuente de energía externa.

Especifiquemos: junto con las bombas manuales para el suministro de agua, se utilizan bombas accionadas por motor que funcionan con gasolina o diesel. Son significativamente superiores en dispositivos portátiles de rendimiento.

Dispositivo

¿En qué consiste una bomba de mano?

El circuito no es complicado: muchos dispositivos de este tipo se ensamblan con sus propias manos en condiciones artesanales.

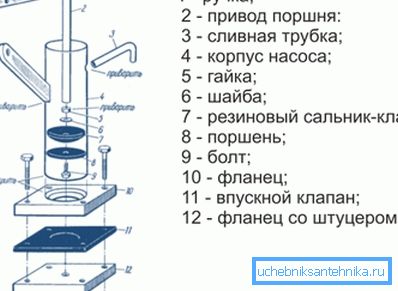

Dispositivo de bomba manual.
  • Los elementos principales del dispositivo - el cilindro; pistón con válvula con capacidad unidireccional para agua; Una válvula de retención más en la parte inferior del cilindro y una palanca.
  • Cuando se presiona la palanca, el pistón se eleva, arrastrando el agua que está en el cilindro. Se expulsa a través de la mirilla hacia un contenedor o manguera sustituida; La válvula de entrada está abierta al mismo tiempo y el agua se aspira al cilindro desde el pozo.
  • Durante la carrera de retorno de la palanca, la válvula de entrada se cierra. El pistón baja al ralentí; ya que la glándula de goma en este modo se desvía, pasando agua, el movimiento de la palanca no encuentra una resistencia significativa.

Restricciones

Están asociados con la ubicación de la bomba manual sobre el nivel del agua.

  1. La tubería de succión para que la bomba funcione debe llenarse con agua.. La instrucción está relacionada con el hecho de que el agua prácticamente no cambia su volumen, pero el bombeo de aire debido a las inevitables fluctuaciones de su presión puede llevar varios minutos, o incluso no tener éxito.

Consejo: la forma más sencilla de garantizar un llenado constante de la tubería es instalar una válvula de retención en su punto más bajo. Primavera de ella es mejor eliminar. De esta manera, evitamos la pérdida de vacío durante la carrera de trabajo del pistón.

  1. La distancia máxima de la bomba al espejo de agua no supera los 7-8 metros.. Con una mayor diferencia de altura, el vacío creado en la tubería será insuficiente para elevar la columna de agua.

Caso especial

Junto con las bombas manuales, que se encuentran por encima del nivel del agua, también hay dispositivos sumergibles mecánicamente. ¿Cómo se arreglan?

Bomba sumergible de accionamiento manual.

La misma construcción no se encuentra por encima del nivel de la carcasa, sino que se sumerge debajo del espejo de agua. Arriba se monta una palanca conectada a un pistón rígido. El cilindro de la bomba combina un tubo presurizado con un gander.

¿Cuánto más efectivo es este esquema? Dado que la eficiencia de la bomba ya no se basa en el vacío creado en la tubería, el esfuerzo muscular desarrollado por el propietario de la bomba sigue siendo el único factor limitante. Se mencionó al autor mencionando el aumento de agua con una bomba manual de este tipo desde una profundidad de 36 metros.

Al diseñar una bomba sumergible con una carga rígida, surge un problema técnico.

Los requisitos para su diseño son mutuamente excluyentes de alguna manera:

  1. La tracción debe tener una masa mínima. Con una longitud considerable de su peso aumenta significativamente la fuerza sobre la palanca.
  2. Sin embargo, durante la carrera de retorno, una varilla demasiado ligera puede deformarse.

El problema se resuelve de manera simple y con gracia: un tiro hueco de aleación ligera se mueve dentro del tubo, evitando su deformación.

La bomba sumergible puede funcionar todo el año. No necesita llenado constante de la tubería de descarga con agua.

Y en lugar del corazón - un motor ardiente.

¿En qué casos es más rentable usar una bomba con un motor de gasolina o diesel?

  • Con poca profundidad del pozo (la distancia al espejo no debe superar los 7-8 metros). Todas las motobombas están diseñadas para ser instaladas en la superficie: la oxidación de combustibles fósiles es imposible sin aire atmosférico.
  • Con la necesidad de alto rendimiento con inclusiones relativamente raras. Un escenario típico es un pozo con un gran caudal, que se utiliza para llenar un tanque de almacenamiento con un volumen de varios cientos de litros.
Además, las motobombas se utilizan a menudo para el riego periódico del sitio.
  • Si es necesario, levante el agua a una altura mayor en relación con la superficie del suelo. La presión en la salida es de hasta 70 metros de agua.

Está claro que el precio del motor de la bomba es varias veces más alto que el de la contraparte manual; Estos dispositivos se utilizan generalmente durante la residencia permanente en un sitio del país.

¿Qué motobomba se necesita para el pozo?

Vamos a separar las moscas de las chuletas. Los dispositivos que discutimos a menudo se usan no solo en la operación de pozos, sino también en su perforación. Las bombas motorizadas para pozos de perforación tienen una productividad mucho mayor: necesitan bombear la cantidad máxima de agua al barril para asegurar la eliminación de lodos del área de perforación.

¿Qué pasa con las bombas para uso diario?

En realidad, los requisitos mínimos.

  • El rendimiento del dispositivo no debe exceder el caudal.
  • Cabeza - el mínimo requerido. Cuanto más es, más consumo de combustible.
  • Se prefieren los dispositivos autocebantes que no requieren llenado previo con agua.

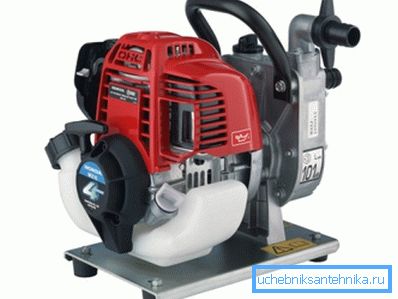

En la foto - Honda VX10K1 motor bomba autocebante.

Conclusión

El video en este artículo, como siempre, le ofrecerá material adicional. ¡Éxitos!
