Bomba manual para principales diferencias y tipos de

07-02-2018
Suministro de agua

Hoy en día, la gran mayoría de las fuentes están equipadas con equipos eléctricos para bombear agua, y las bombas manuales para pozos son bastante raras. Mientras tanto, este tipo de dispositivo es perfecto como una opción de respaldo en caso de cortes de energía y como el tipo principal de suministro de agua en la parcela.

Todos sabemos que los desastres climáticos y las averías del equipo pueden dejar áreas enteras sin electricidad, en cuyo caso la bomba de mano sirve como garantía de que nunca tendrá interrupciones.

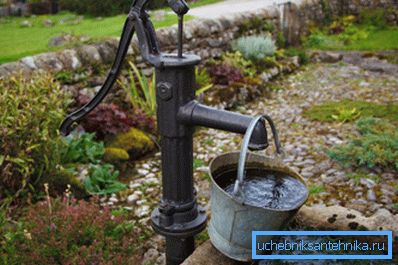

En la foto: la bomba de mano no depende de la electricidad, por lo que puede colocarse en cualquier lugar.

Tipos y características de los equipos.

De hecho, las opciones para dispositivos manuales para bombear agua no son muchas, la mayoría de ellas difieren en las características de diseño y configuración de los nodos utilizados. El principio de funcionamiento es similar para todos los dispositivos, pero difieren según la profundidad a la que se tomará el agua.

Bombas de piston

Como saben, este tipo de equipo se adapta mejor a los pozos de tipo abisinio, pero también puede usarse en tomas de agua de una configuración diferente. La principal ventaja de estos dispositivos es la simplicidad y fiabilidad..

Y si tiene un pequeño conjunto de equipos, herramientas, si lo desea, puede hacer una bomba de agua manual para un pozo con sus propias manos. Debe admitir que es poco probable que usted mismo pueda hacer cualquier otro tipo de equipo.

El diseño de una bomba de pistón parece complicado, pero en realidad todo es bastante simple.

Considere en detalle todas las características de este diseño:

  • El agua se extrae del acuífero a través de la ingesta de agua 1. Según el tipo de pozo, este puede ser un juego con un filtro (pozo abisinio), un filtro de malla o un filtro de plástico.
  • La tubería 2 conduce a la superficie de la tierra. Su diámetro y longitud pueden variar, pero debe recordarse que debe cumplir los siguientes requisitos: debido a que la bomba aspira agua, las paredes de la tubería deben ser rígidas. El mejor ajuste de metal o plástico.
  • Si la bomba de mano se usará en paralelo con la eléctrica, entonces, antes de la columna de bombeo, es necesario ramificar la tubería a través de la cual el agua fluirá hacia la casa.
  • Otro detalle importante al usar dos tipos de equipos en paralelo es un toque en una rama. Cuando bombee el agua manualmente, debe cerrarse; de ​​lo contrario, el agua irá en dos direcciones y tendrá que bombear mucho. Pero es la forma más fácil de colocar una válvula de retención y no tiene que bloquear constantemente la línea.
  • Luego viene el cuerpo de la bomba de mano, en el que se encuentran todas las piezas principales de trabajo.
El cuerpo de la bomba está mejor hecho de acero inoxidable: este material le servirá durante muchos años

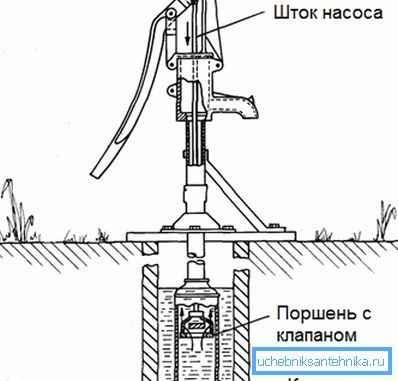

  • La válvula de disco 5 funciona de la siguiente manera: cuando el pistón se eleva, se crea un vacío debajo de él, por lo que el diafragma se abre y todo el espacio se llena con agua.
  • El cilindro 7 es la unidad de bombeo principal, que, al ascender y descender, bombea agua a través de dos válvulas.
  • La válvula de pistón 8 está ubicada en la parte superior y funciona de acuerdo con el siguiente principio: el pistón, que se mueve hacia abajo, presiona sobre el agua, lo que cierra la válvula 5, también abre la válvula del pistón y el espacio se llena de agua. Y cuando el mecanismo se mueve hacia arriba, la misma fuerza de agua cierra la válvula 8 y el líquido se comprime en el recipiente o se vierte inmediatamente.
  • La capacidad 10 puede o no estar presente en el diseño, todo depende de las características de uso.
  • El pistón se mueve con la ayuda del vástago 9, que está conectado por una bisagra con una barra de equilibrio, que también sirve como manija para el trabajo.

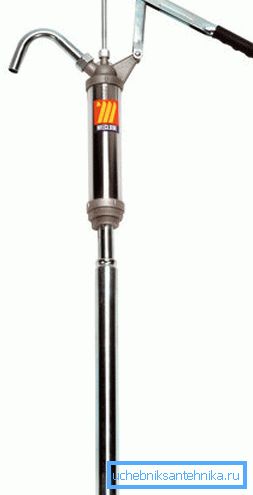

En la foto: se ve como la estructura en estado ensamblado.

Como puede ver, los principios básicos de la física subyacen en el funcionamiento de este mecanismo. No hay nada complicado en el diseño, por lo que es tan confiable y sin pretensiones.

Cabe señalar que es posible utilizar bombas de pistón con una profundidad de agua de no más de 10 metros, de lo contrario, el vacío creado por el dispositivo no será suficiente para elevar el agua. (Consulte también el artículo Conexión de una estación de bombeo a un pozo con sus propias manos).

Bombas de varilla de bombeo

Este tipo de equipo se parece en muchos aspectos al anterior, pero existen diferencias estructurales, en virtud de las cuales tales bombas pueden bombear agua desde grandes profundidades. Su principal ventaja es la ubicación del mecanismo de bombeo, se encuentra en la parte inferior, por lo que la profundidad no importa tanto.

Esquema del dispositivo manual bomba varilla de bombeo

Considere el principio de funcionamiento de este dispositivo:

  • El cilindro 1 de la bomba está ubicado en la parte inferior del diseño, lo principal en este nodo es la resistencia geométrica y la resistencia.
  • El cilindro está conectado a una tubería de agua que va a la superficie, donde se fija rígidamente en la carcasa del pozo o en la pared de concreto del pozo con una abrazadera especial.
  • El tubo a la superficie es un conjunto de varillas 3, con las cuales la fuerza se transmitirá al mecanismo.
  • Las varillas se conectan a la unidad de bombeo principal, el pistón 8, con la ayuda de un sistema especial. Esta parte debe estar bien ajustada al cilindro, ya que el rendimiento del sistema depende directamente de esto.
  • En la parte inferior del cilindro hay una válvula de succión 10, que puede ser de varias configuraciones, tanto de disco como de bola. Se abre cuando el pistón se mueve hacia arriba y se cierra cuando se mueve hacia abajo.
  • La válvula 9 está ubicada en el centro del pistón, debe ser una ranura especial para un mejor rendimiento.
  • En la parte superior de la varilla está conectada con la varilla 6, que está conectada de manera pivotante con el peso de equilibrio 7, que realiza las funciones de la palanca de accionamiento.
  • En lugar de la salida del vástago del cuerpo, se coloca un sello de aceite 5, que sirve para evitar que la suciedad y la precipitación entren en la estructura.
La bomba de varilla de bombeo puede bombear agua desde una gran profundidad.

Sugerencia Como lo demuestra la práctica, el mejor sello del pistón en el cilindro se puede asegurar de una manera bastante simple: uniendo una pieza de caucho o cuero a su parte superior, recortándola de acuerdo con el patrón del orificio.

Las principales características del funcionamiento de las bombas de varilla de bombeo, que deben tenerse en cuenta:

  • Recuerde que la válvula de fondo siempre debe estar en el agua, por lo que es necesario sumergir la tubería en agua para que al bombear la estructura no esté por encima del nivel del horizonte de agua.
  • Al instalar y fijar el diseño, el pistón debe ajustarse de modo que en la posición inferior no llegue a la válvula en 5-6 centímetros.

El principio de funcionamiento del dispositivo es bastante simple: cuando el pistón se mueve hacia abajo, la válvula inferior se cierra y la presión del agua abre la válvula superior, como resultado de lo cual el fluido pasa al espacio sobre el cilindro. Cuando se mueve hacia arriba, el proceso se invierte: el agua cierra la válvula superior y un vacío debajo del pistón abre la válvula inferior.

La varilla mueve el pistón hacia arriba y hacia abajo para que el agua se bombee a la superficie.

Las principales características de la bomba de autofabricación.

Como usted sabe, el equipo se puede comprar en la forma terminada, pero a menudo su precio es bastante alto, y dichos costos no se justifican cuando se usan en la dacha o como una opción de respaldo.

En este caso, usted puede hacer el dispositivo usted mismo, y nuestras instrucciones lo ayudarán a:

  • Carcasa de la bomba, opción ideal: una pieza de un tubo de acero inoxidable o usual. La longitud de la pieza debe ser aproximadamente de 80 a 100 cm. Antes de usar, se debe verificar la suavidad de la superficie interna para un mejor rendimiento.

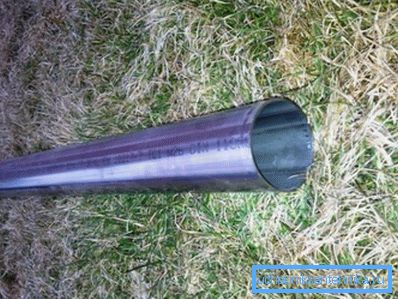

Tubo de acero inoxidable con un diámetro de 80 mm - ideal para la carcasa de la bomba
  • La cubierta superior está hecha de metal o de plástico resistente. Se hace un orificio para el vástago en el medio y se ajusta una glándula de sellado para garantizar la máxima confiabilidad.
  • Lo siguiente es encargarse de la fabricación del pistón: plástico o metal adecuado. Ideal: una pieza de tubo de menor diámetro, que pasa hacia adentro con pequeños huecos. No se olvide de la goma o el sello de cuero, cuanto más apretado se moverá el pistón, mayor será el rendimiento; sin embargo, un ajuste demasiado apretado dificulta el funcionamiento correcto de la bomba.
  • Las tuberías en las que fluirá el agua deben ser lo suficientemente fuertes y densas, no se permite el uso de mangueras.
  • Preste especial atención a las válvulas, deben ser bastante confiables para no dejar pasar el agua cuando la bomba no funciona. Este trabajo se realiza mejor con la ayuda de un profesional calificado.

Nota importante! Muchos cometen el error de instalar la bomba sin una base; el diseño se pierde posteriormente, lo que puede provocar la rotura de componentes individuales. Es mejor fijar firmemente el cuerpo, y si se trata de un pozo abisinio, puede verter una corbata pequeña.

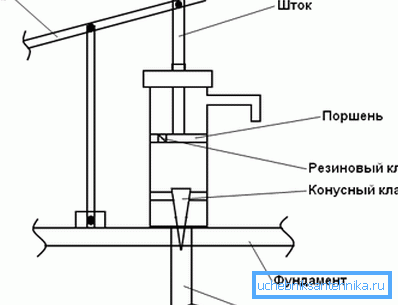

Una de las opciones de montaje para el equipo es que el cuerpo y el soporte de la palanca están unidos a la base de hormigón.

Conclusión

A pesar de la automatización total de nuestros medios de vida, es mejor tener siempre una opción de respaldo en caso de cortes de energía. (Consulte también el artículo Cómo elegir una bomba para un pozo: criterios de selección). Es por eso que las bombas de mano nunca perderán su relevancia. El video en este artículo ayudará a comprender mejor este tipo de equipo.
