Bomba de vibración sumergible para un pozo: características

Para organizar un sistema completo de suministro de agua en la casa de campo, simplemente cavar un pozo no es suficiente. También es necesario organizar el suministro de agua, que entregará agua de pozo a la casa u otros puntos donde sea necesario. Es para este propósito que se utilizan dispositivos como las bombas vibratorias sumergibles.

Las bombas sumergibles son dispositivos que le permiten levantar y bombear agua. Dichos mecanismos se colocan por debajo del nivel del agua, lo que hace que la bomba se sumerja completamente en el agua. Esta disposición del mecanismo evita su sobrecalentamiento.

El proceso de selección de un dispositivo de bomba no es tan simple como puede parecer a primera vista. Cuando haga su elección, debe saber que las bombas sumergibles son centrífugas y vibratorias.

Diferencias entre vibraciones y bombas sumergibles centrífugas.

La principal diferencia entre estas dos estructuras es la forma en que se utiliza para suministrar líquido a la parte superior. Si hablamos de dispositivos centrífugos, entonces se utilizan elementos rotativos.

Las bombas de vibración para pozos no están equipadas con elementos giratorios, y el agua en ellos se eleva hacia arriba debido al movimiento del pistón o debido a la membrana elástica. Dichas características de diseño proporcionan claras ventajas de los productos de vibración, que consisten en la simplicidad del dispositivo, un pequeño número de piezas y bajo costo, ya que el precio del dispositivo es bajo.

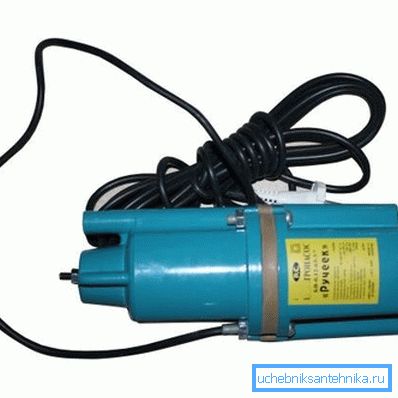

Diseño y principio de funcionamiento de bombas sumergibles vibrantes.

Las bombas vibratorias sumergibles no están dotadas de piezas que giran durante la operación, no hay cojinetes en su diseño que podrían fallar durante un largo período de operación. El diseño simple, pero al mismo tiempo muy exitoso de estos dispositivos le permite operarlos sin llevar a cabo actividades de mantenimiento.

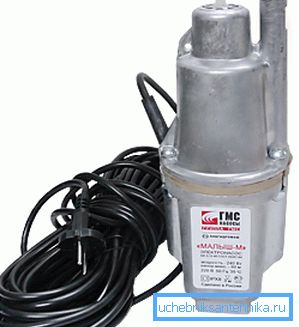

La base de dicha bomba es su cuerpo, en el que se encuentran el electroimán y el mecanismo de vibración. En el momento de conectar el dispositivo a la red, el ancla de su imán eléctrico comienza a realizar movimientos de traslación y vibración, dirigiendo la fuerza sobre la varilla, sobre la cual se fija el pistón.

Como dice la instrucción al dispositivo, el agua llega a la entrada a través del movimiento del pistón, llena la cámara a través de una válvula especial, desde donde ingresa a la manguera de descarga cuando el pistón se mueve hacia atrás. La válvula, que se mencionó, se opone al movimiento del fluido en dos direcciones, evitando que salga de la cámara de trabajo del dispositivo.

Alcance

Las bombas sumergibles de tipo vibración se pueden utilizar de la siguiente manera:

• Bueno bomba. Los pequeños indicadores de la presión del dispositivo determinan su uso solo en pozos poco profundos;
• Bueno bomba. Dicha bomba se puede usar tanto para suministrar agua limpia para beber del fondo del pozo como para el procedimiento de limpieza del pozo, que consiste en bombear agua con aditivos de arena y arcilla;
• Abastecimiento de agua para necesidades técnicas. La bomba se puede utilizar para bombear agua desde cualquier depósito, por ejemplo, para el riego o para cualquier otro propósito.

Características de diseño

Las bombas vibratorias para pozos o perforaciones tienen una serie de características de diseño que deben mencionarse:

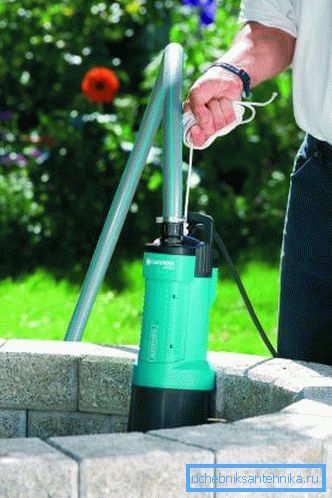

• Las pequeñas dimensiones generales, el bajo peso y la facilidad de instalación le permiten conectar dicha bomba con sus propias manos, para lo cual debe leer y observar atentamente las instrucciones;
• No es necesario realizar acciones adicionales, ajustar o apretar las tuercas, basta con conectar el dispositivo a la red eléctrica, instalar la manguera de suministro de agua y colocarla en el agua. Para sumergir la bomba, debe ir acompañada de un fuerte cable de kapron;
• Algunos modelos tienen una función de protección térmica, que se implementa como un interruptor térmico, que apaga la bomba cuando la temperatura de la estructura llega a 100⁰C;
• Para evitar que entren impurezas sólidas en la cámara de producto, es suficiente instalar un filtro especial;
• Existen modelos con la función de la ingesta de agua superior e inferior. Si su bomba implementa el consumo de agua superior, debe asegurarse de que siempre permanezca en el agua, lo que elimina el riesgo de sobrecalentamiento.

Presta atencion Las construcciones en las que se encuentra la cámara de admisión de agua en la parte superior están protegidas de la arena y otras piezas pesadas que ingresan al dispositivo.

Eligiendo una bomba

Cualquiera que quiera comprar dichos dispositivos para su propio uso, ¿piensa qué bomba de vibración elegir para un pozo?

Al seleccionar el modelo más apropiado, debe prestar atención a características tales como:

• Dispositivo de alimentación;
• Rendimiento, que se expresa en el volumen de agua bombeada durante 1 unidad de tiempo;
• Cabeza o altura a la que el dispositivo es capaz de elevar el agua.

Beneficios de las estructuras de vibración de inmersión

Una bomba vibratoria para un pozo es una estructura dotada de muchas ventajas distintas:

• Sin pretensiones de usar;
• Bajo nivel de ruido;
• Larga vida útil.
• Falta de partes giratorias y partes que necesitan lubricación;
• Bajo calentamiento del producto durante la operación;
• Bajo desgaste de los componentes de la estructura;
• No es susceptible a los álcalis, que pueden estar en el agua;
• Operación ininterrumpida en cualquier condición de temperatura;
• Movilidad y compacidad del producto.

Instalación de una bomba de vibración sumergible en el pozo.

Una vez que se haya contestado a sí mismo la pregunta de qué bomba de vibración elegir para el pozo y la compró, debería estar interesado en la pregunta de cómo instalarla correctamente y cómo conducir el agua.

En realidad, estas tareas no son tan difíciles, pero hay algunos matices que definitivamente debes conocer. Tomar la instalación de una bomba de este tipo cuesta dos o incluso tres, porque el trabajo en un pozo de pozo está asociado con el riesgo, y una persona no siempre puede sacar a la otra desde tal profundidad.

Obras de tierra

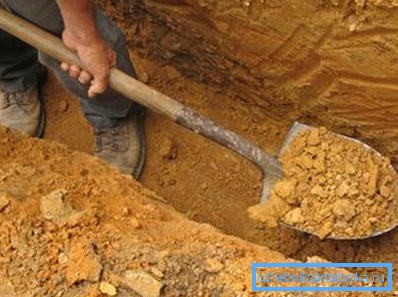

Incluso antes del inicio del trabajo de instalación de la bomba, es necesario llevar a cabo todas las manipulaciones relacionadas con la creación de un sistema de suministro de agua a una distancia de la casa al pozo. Para ello, cavar una zanja.

Es deseable que la zanja permanezca plana, sin giros y curvas, esta forma permitirá no perder la fuerza de la presión. Para cavar una zanja debe estar a una profundidad de aproximadamente 1-1.5 m.

Por lo tanto, cavar una zanja, cuyo ancho es de 40-50 cm. Asegúrese de que en la parte inferior de la zanja no haya piedras afiladas, vidrios y escombros.

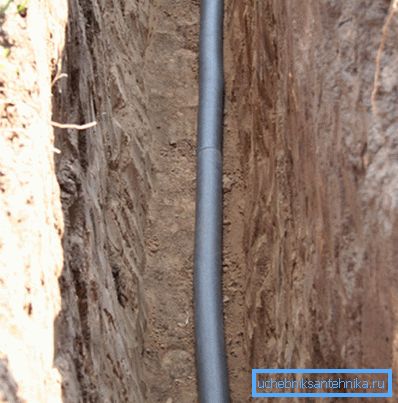

Colocamos el cojín de arena en la parte inferior de la zanja, que consiste en una capa de arena compacta de 10 a 15 cm de espesor. La arena se cubre con geotextil, que luego se envuelve en un tubo. Después de eso, puede proceder directamente a la colocación de tuberías.

Colocación de tuberías de agua.

Para la construcción de fontanería en la calle se pueden utilizar varios tipos de tuberías:

• Tubos de acero;
• Tubos de metal;
• Tubos de acero inoxidable;
• Tubos de polipropileno;
• Mangueras de soda (aptas solo para fontanería temporal).

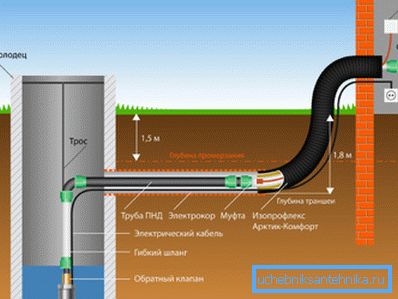

El procedimiento en sí mismo de plomería se divide en los siguientes pasos:

1. Las secciones de tuberías están interconectadas del pozo a la propia casa;
2. La tubería de agua se envuelve con materiales aislantes del calor y se tira dentro de la tubería de un diámetro mayor. El asbesto o los productos plásticos para aguas residuales se usan comúnmente para esto;

1. La estructura resultante se coloca en la zanja excavada y marca el lugar en la pared del pozo, que se insertará;

1. En la pared del pozo, cortamos un orificio con un diámetro de 15 cm. Inserte un manguito dentro del orificio, cuya longitud no debe ser inferior a 0,5 m. Alrededor del manguito cubrimos la pared del pozo con una solución de concreto que, después del secado, se aísla con masilla bituminosa;
2. Colocamos el suministro de agua en el manguito de manera que entre en el pozo del pozo por lo menos 25 cm;
3. Finalmente, instale el grifo y el tee. Girar el tubo hacia abajo conduce al lugar donde está instalada la bomba vibradora para el pozo;

Consejo Se debe instalar un grifo con una T, ya que un grifo de drenaje puede ser útil si necesita un drenaje de agua de emergencia del sistema de tuberías.

1. A continuación, debe calcular la distancia que separará la válvula de la bomba y cortará la longitud de la tubería de agua.

Ahora puedes ir directamente a la instalación del dispositivo.

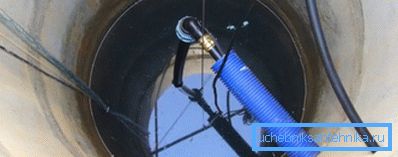

Instalación de la bomba en el pozo.

Las bombas de vibración para pozos se suspenden con un cable. Por lo tanto, el primer paso es soldar un marco cuadrado desde la esquina, que se monta en la parte superior de la punta.

Es necesario atar el cable a este marco.

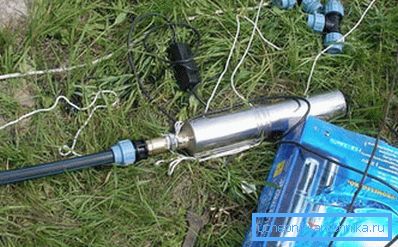

1. En el suelo, extienda el tubo, la bomba y desenrolle el cable de alimentación para una fácil conexión;

1. En la entrada del dispositivo, instalamos una válvula de retención con material de embalaje sanitario;
2. Un acoplamiento de plástico o latón está unido a la válvula de retención;
3. Conecte el acoplamiento a la tubería de agua;
4. Conectamos el cable eléctrico a la tubería con cinta aislante o abrazaderas con una ligera holgura en el cable;
5. Conecte un cable de seguridad de nylon o galvanizado a la bomba;
6. Esta construcción debe introducirse en el pozo, sujetando la bomba por el cable de seguridad;

Presta atencion Queda estrictamente prohibido sujetar la bomba por el cable de alimentación.

1. Después de haber bajado la bomba a la profundidad necesaria, es necesario atar un cable a un marco;
2. Para conectar la tubería al grifo, una persona debe bajar al pozo, quien realizará la conexión utilizando una grúa o una pasta sanitaria.

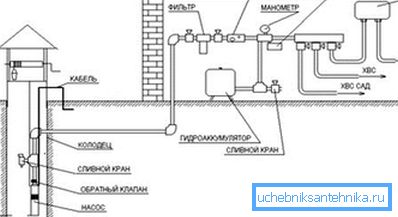

Después de instalar la bomba, el cable eléctrico se debe colocar en el lugar de instalación de todos los equipos de plomería: acumulador, caldera y filtros. Una vez finalizada la instalación de la tubería, la tubería debe cubrirse con geotextil, con una capa de arena de 10 cm de espesor y con tierra.

Las bombas de vibración para pozos son una excelente manera de proporcionar agua para su propia casa de campo, estos dispositivos son económicos y muy fáciles de instalar. Y puede obtener información aún más útil sobre estos dispositivos al ver el video en este artículo.
