Bomba de superficie para un pozo: características,

15-02-2018
Suministro de agua

Las bombas de superficie para pozos permiten bombear agua desde una profundidad poco profunda, lo que es importante para los propietarios de casas de campo y áreas suburbanas.

Hablaremos sobre las principales características y características de estos dispositivos, y también mostraremos cómo instalar la bomba de superficie en el pozo.

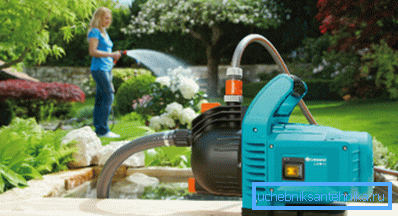

En una foto la bomba superficial de trabajo.

Bomba de superficie

Dispositivo y propósito

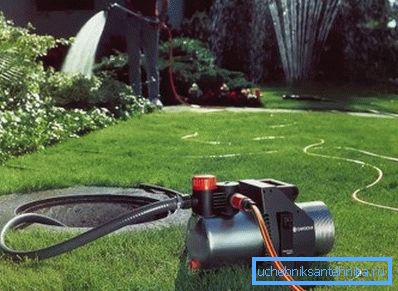

La unidad facilita la organización del riego del sitio.

Las bombas de superficie funcionan según el principio de aspirar agua creando un vacío en el extremo de la manguera de succión, que se sumerge por el otro extremo en el agua. Por lo tanto, hay una diferencia en la presión en diferentes extremos de la manguera, y al vacío total en el lado de succión será el valor de la presión atmosférica, es decir, aproximadamente 760 mm Hg.

Si reemplazamos la columna de mercurio con una columna de agua, entonces la altura de dicha columna será de 10.3 metros, lo que significa que con un vacío total en el lado de succión, el agua no puede subir más de 10.3 metros.

Teniendo en cuenta las pérdidas por fricción del agua contra las paredes de la tubería y un vacío incompleto en el sistema, la altura máxima del agua de dicha bomba no será superior a 9 metros, y si se tiene en cuenta la parte horizontal de la tubería de succión, resulta que la altura de trabajo real será de 7 - 8 metros.

Presta atencion Al calcular los parámetros, tenga en cuenta la distancia desde el pozo de la bomba de superficie. Aquí sería apropiada la siguiente fórmula: Y = 4 (8-X), donde Y es la longitud de la parte horizontal de la tubería, X es la altura de succión. Es decir, cuatro metros de la parte horizontal equivalen a un metro de elevación.

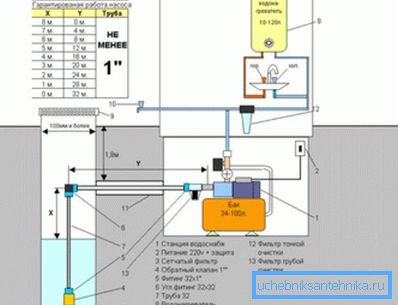

El diagrama muestra la relación entre la altura de succión (X) y la longitud de la parte horizontal de la tubería desde el pozo hasta la bomba (Y).

Presta atencion Del cálculo anterior podemos concluir que la bomba de superficie está diseñada para elevar el agua hasta una altura de hasta 8 metros. Esto le permite utilizar este dispositivo para la toma de agua de cuerpos de agua abiertos, pozos de arena poco profundos y pozos.

Por diseño, las bombas externas se dividen en tres tipos principales:

  1. Girando Los dispositivos más compactos y económicos capaces de crear una presión suficientemente alta en el sistema, pero tienen una eficiencia baja, no más del 45%. Se utilizan principalmente para irrigación y bombeo de agua de locales inundados, pero la baja eficiencia y la baja confiabilidad no nos permiten recomendar este tipo de equipo como una unidad permanente para un sistema de suministro de agua autónomo;
  2. Centrífuga Dispositivos más caros y confiables que crean al menos menos que el vórtice, pero una presión suficiente para asegurar el trabajo de la plomería. Tienen una alta eficiencia, hasta un 92%, con una fiabilidad suficiente para un uso continuo, lo que permite utilizar este tipo de equipos en la operación de estaciones de bombeo de suministro de agua;
  3. Eyector Tienen dos circuitos de circulación de agua: en el primer circuito, el líquido se suministra a la boquilla de expulsión, donde, debido al efecto Bernoulli, se crea una diferencia de presión y el agua se aspira desde el entorno externo: el segundo circuito. Esta solución le permite bajar el eyector a una profundidad y resolver el problema de limitar la altura de succión, pero ahora para este propósito utilizan unidades sumergibles más eficientes, cuya relación precio / calidad es mayor.

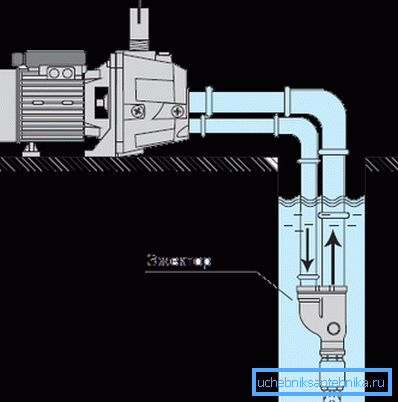

El eyector se puede sumergir en agua.

Como vemos, los diseños de bombas centrífugas resultaron ser los más prácticos, por lo que los detendremos con más detalle.

La unidad centrífuga dispuesta es bastante simple:

  • Dos impulsores están rígidamente fijados en el eje de transmisión de la caja de engranajes, en el centro de uno de los cuales hay un agujero;
  • El orificio se comunica con el espacio interdisco, donde las placas inclinadas se sueldan, creando canales desde el centro del espacio hasta sus bordes, que están conectados a un tanque colector (difusor) que se comunica con la manguera de suministro;
  • Una manguera de succión está conectada al orificio en el centro del disco;
  • Si la manguera de succión y el espacio interdisco están llenos de líquido y la transmisión por engranajes se pone en movimiento, entonces las cuchillas inclinadas en la dirección opuesta a la rotación comenzarán a empujar el agua desde el centro hacia los bordes del espacio entre los discos debido a la fuerza centrífuga;
  • Como resultado, se creará un vacío en el área del centro de la rueda y el puerto de admisión, y en la región de los bordes y en comunicación con la manguera de descarga del difusor, un área de mayor presión;
  • Bajo estas condiciones, el sistema se esforzará por lograr el equilibrio, y el agua será expulsada por la presión del tanque de acumulación en el borde de la rueda hacia la manguera de descarga, mientras que surgirá un vacío en el centro de la rueda y el fluido saldrá por la manguera de succión bajo la presión atmosférica.
El dispositivo es una bomba centrífuga.

Como resultado, se crea una circulación continua y el agua se bombea de un punto a otro, que era lo que se necesitaba para lograr. Sin embargo, para el trabajo en el sistema de suministro de agua autónomo de la casa, la unidad de superficie no se usa independientemente del pozo, sino que se ensambla una estación de bombeo, que se describe con más detalle en el siguiente párrafo.

Estación de bombeo

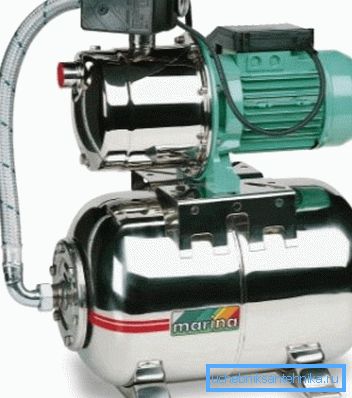

Montaje de la estación de bombeo.

Para el funcionamiento normal de la bomba de superficie como parte del sistema de suministro de agua de una vivienda, está conectada a un tanque de acumulación y un sistema de control de activación automático. Esto es necesario para reducir el número de unidades por unidad de tiempo.

El hecho es que cuando se enciende la potencia del devanado del motor, aparecen valores máximos de la magnitud de la corriente, que se denominan corrientes de arranque. Estas corrientes causan un efecto destructivo en el dispositivo, por lo tanto, desde el punto de vista del recurso de trabajo del motor eléctrico, es mucho mejor que funcione con el menor número de ciclos de arranque.

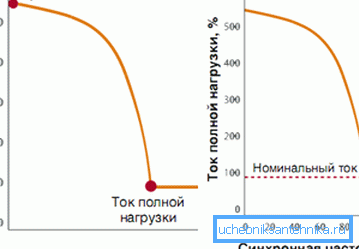

Los gráficos de valores de las corrientes de arranque en un motor eléctrico muestran un aumento de cinco veces la carga actual en el arranque.

Por otro lado, el funcionamiento constante de la bomba no es necesario y no es rentable económicamente, ya que consume una cantidad considerable de energía y vacía el pozo. Obviamente, es necesario crear una cierta cantidad de agua y presión en el sistema, que cubrirá los accesorios y grifos de plomería de encendido y apagado constante, y solo cuando esta presión caiga por debajo de ciertos valores, la bomba se encenderá y restablecerá la reserva.

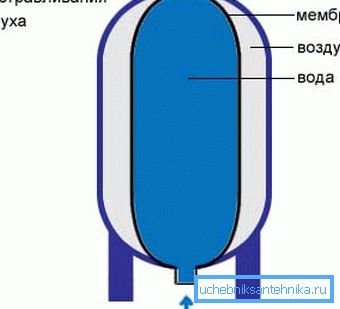

El acumulador del dispositivo acumulador acumulador.

En consecuencia, cuando se alcanza una cierta presión máxima en el tanque de almacenamiento, la bomba se apagará automáticamente.

Así que llegamos al dispositivo de la estación de bombeo, y sus partes principales son:

  1. Hidroacumulador o receptor. Es un tanque de metal o plástico, dentro del cual hay un bulbo de goma (membrana). Alrededor de la pera se comprime a 3.5 atm. El aire y el agua suministrados a la pera están bajo presión constante;
  2. Interruptor de presión Se establece en valores de disparo inferiores y superiores, y cuando se alcanza el límite inferior, los terminales cierran el circuito y, cuando se alcanza el límite superior, se abre. Como resultado, la potencia de la bomba se enciende a una caída de presión crítica en el tanque, y cuando se restaura el valor máximo, se apaga;
  3. Manómetro Un dispositivo para medir la presión y controlar la configuración del relé y la automatización;
  4. Bomba centrifuga;
  5. Manguera de succión con válvula de retención y filtro en el extremo;
  6. La manguera que da (forzando);
  7. Estrangulador de cinco pines. Requerido para cambiar todas las partes enumeradas en un sistema.

    Diagrama de la estación de bombeo.

Presta atencion Con un receptor acumulativo suficiente, el sistema rara vez encenderá la bomba, lo que prolongará significativamente su vida útil, así como la vida útil de los arrancadores de motor y los bloques de terminales. Además, en el sistema de tuberías no habrá picos de presión y su característico golpe de ariete, que protegerá las válvulas y las conexiones de tuberías.

Conexión de la estación de bombeo al pozo.

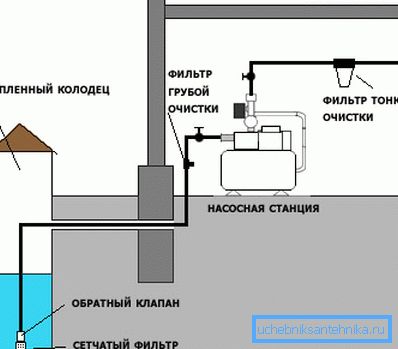

Esquema general del sistema autónomo de abastecimiento de agua de una vivienda particular.

Si planea conectar la bomba de superficie al pozo con sus propias manos, nuestra instrucción paso a paso lo ayudará a:

  1. La estación de bombeo (o por separado la bomba) se instala en una base firme y fija y las patas se fijan con pernos o anclajes. Se recomienda instalar un tapete de goma debajo de la instalación para reducir la actividad de vibración del dispositivo;

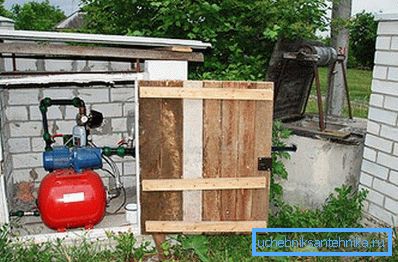

El dispositivo está instalado sobre una base sólida.
  1. La abertura de salida (suministro) de la bomba está conectada a la salida en pulgadas de la conexión de cinco terminales con una manguera o directamente;
La salida de la bomba está conectada al accesorio.
  1. El tanque del hidroacumulador también está conectado a la salida en pulgadas del estrangulador usando una manguera blanda o directamente;

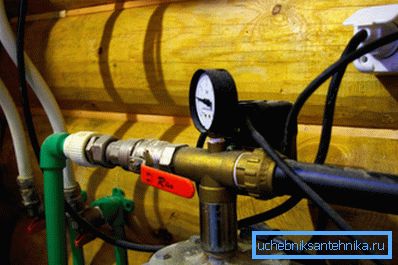

El acumulador está conectado a la salida en pulgadas.
  1. El accesorio de orificio restante en pulgadas está conectado a la tubería del suministro interno de agua en el hogar;

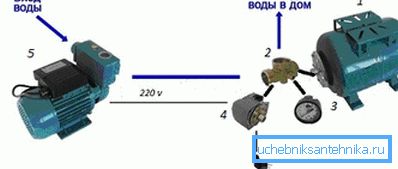

Esquema del sistema de montaje.
  1. ¿Al hoyo? pulgadas en el calibrador de presión del tornillo de ajuste;

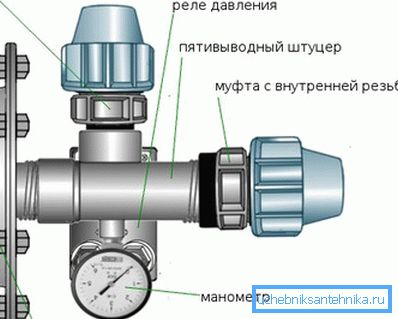

Ubicación de la conexión del manómetro.
  1. El interruptor de presión está conectado al último orificio restante no utilizado de la boquilla;
Coloque el interruptor de presión.
  1. El puerto de succión de la bomba está conectado a la tubería de admisión de agua;

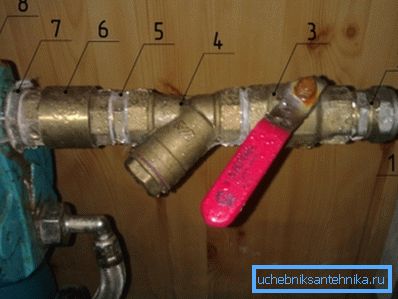

La bomba está conectada a la tubería desde el pozo.
  1. El extremo del tubo de admisión de agua está provisto de una válvula de retención y un filtro de agua gruesa y se baja al pozo (la distancia hasta el fondo es de al menos un metro);

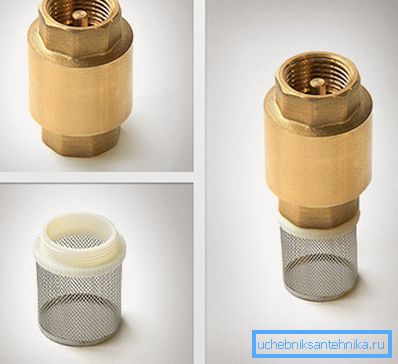

Montar el filtro y la válvula de retención.
  1. El cable de alimentación de la bomba está conectado a los terminales normalmente abiertos del interruptor de presión, y el propio relé, a la toma de corriente de 220 V;

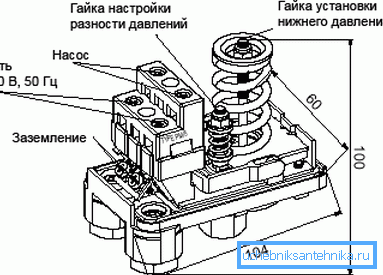

La figura muestra los puntos de conexión de la bomba y la fuente de alimentación al relé.

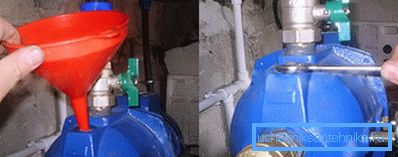

  1. El espacio de trabajo de la bomba se llena de agua a través de un orificio especial en la carcasa y el dispositivo se pone en marcha;
El espacio de trabajo de la bomba está lleno de agua.
  1. Las grúas en la casa están cerradas y esperan el llenado del tanque. Cuando el tanque está lleno y la bomba está apagada, corte la presión en el manómetro;
  2. Luego, los grifos se desbloquean y el agua se libera hasta que la bomba se enciende nuevamente. Incluye presostato;
  3. Finalmente, compare los valores de presión obtenidos con los datos del pasaporte del receptor y, si es necesario, ajuste el interruptor de presión.

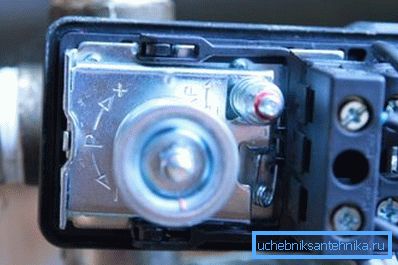

Los relés están sintonizados con tornillos de ajuste.

Presta atencion Todas las uniones de la conexión con las tuberías deben estar provistas de un acoplamiento con tuercas de tapa, y entre la conexión y el tanque, así como entre la conexión y la tubería de agua deben haber válvulas de bola integradas.

Conclusión

Las bombas de superficie son ampliamente utilizadas en sistemas de suministro de agua autónomos para suministrar agua desde pozos poco profundos. Con la ayuda de nuestra guía, podrá conectarse de forma independiente y establecer un sistema para suministrar agua desde un pozo u otra fuente. Puede estudiar el tema más a fondo con la ayuda del video en este artículo.
