Bomba de pozo sumergible con selección de características.

08-10-2018
Suministro de agua

En la disposición del suministro de agua autónomo sobre la base de un pozo, un punto importante es la organización del suministro de agua de la que es responsable la bomba. Por lo tanto, antes de que los propietarios de las parcelas, surja la cuestión de la elección, por ejemplo, puede usar una bomba sumergible de tornillo para un pozo, una máquina centrífuga o algún otro tipo de aparato. Todos ellos difieren en potencia, profundidad máxima permitida y muchas otras características.

Bombas de pozo

Para ayudar en este asunto, consideraremos los tipos más comunes de bombas, sus características, así como las reglas para elegir un dispositivo.

Información general

La principal diferencia entre una bomba sumergible y una bomba de superficie es que el sumergible se encuentra debajo del nivel de agua que enfría el dispositivo. Si el nivel del agua cae por debajo de la bomba, se apaga (los modelos baratos no tienen sistemas automáticos y, por lo tanto, no funcionan en el aire).

¿Por qué usar una bomba de agua sumergible para un pozo si puede usar una de superficie, cuyo costo es mucho menor? Esto se debe al hecho de que las bombas de superficie son menos potentes y si la profundidad del pozo es más de 10 metros, simplemente no hay opción.

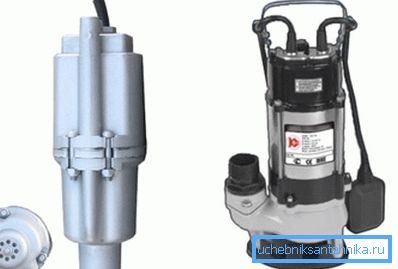

Bomba de pozo

Debo decir que es posible usar bombas especiales para el pozo y dispositivos para los pozos, sin embargo, el precio de este último es un poco más alto. Se organizan de la misma manera y las diferencias son sólo en forma. Esto se debe al hecho de que el pozo tiene un diámetro pequeño, respectivamente, el dispositivo se hace alargado, cilíndrico.

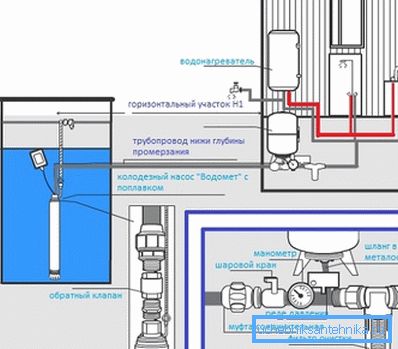

Diagrama de conexión de una bomba sumergible en un pozo y en un equipo de suministro de agua.

Para un pozo, tal forma es, más bien, una desventaja, ya que de acuerdo con la regla existente, el nivel de agua en la parte inferior y superior de la bomba debe ser de al menos un metro. Por consiguiente, si el pozo no es profundo, entonces obsérvelo, ya que colocó la bomba en posición vertical, no funcionará. Pero, a pesar de esto, los propietarios de pozos a menudo usan tales dispositivos.

Tipos de bombas

Más a menudo en los pozos se usan las bombas de los tipos siguientes:

  • Multietapa (centrífuga);
  • Tornillo o, como se les llama, tornillo;
  • Vibracion

Ahora considere las características de cada especie.

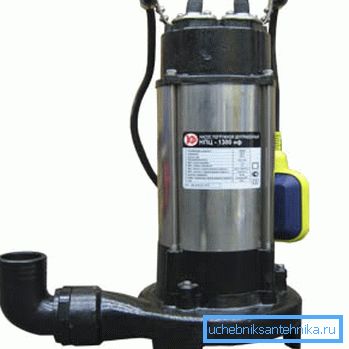

En la foto - bomba centrífuga.

Bombas centrifugas

El propósito de este tipo de equipo es el aumento de agua potable desde una gran profundidad. Las bombas centrífugas se caracterizan por su alto rendimiento y fiabilidad. Además, la cantidad máxima permitida de impureza de arena es de 180 gramos por metro cúbico, que es una cifra muy grande para una bomba sumergible.

Con la ayuda de ellos es posible proporcionar una buena presión del agua extraída desde una profundidad de hasta 120 metros. Por lo tanto, se utilizan no solo en pozos, sino también en pozos artesianos. Además, otra ventaja de estos dispositivos es que pueden trabajar sin interrupción durante mucho tiempo.

En cuanto a las características estructurales, dentro del dispositivo hay un impulsor con cuchillas fijas en él. El motor eléctrico pone en movimiento esta rueda, con el resultado de que en el centro del impulsor se forma una presión reducida, y en la región de las cuchillas: aumento de la presión. Debido a esta diferencia de presión, el agua primero se aspira hacia el centro de la rueda y luego se empuja hacia la tubería.

Como norma, estas bombas están provistas de protección térmica, que apaga el dispositivo en caso de situaciones de emergencia. Además, están equipados con flotadores y dispositivos electrónicos para protegerse contra el trabajo en el aire.

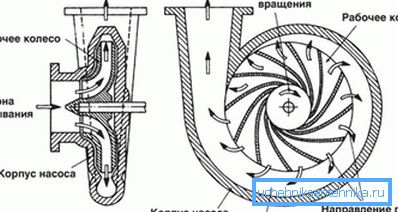

El esquema de la bomba centrífuga.

La carcasa de la bomba centrífuga puede ser de acero inoxidable o plástico. Como regla general, los estuches de plástico son suministrados por modelos más baratos, que cuestan alrededor de $ 100. El precio de los modelos caros puede alcanzar los 700 dólares estadounidenses.

Las bombas sumergibles italianas para los pozos ZDS y Pedrollo se han probado bien, además, Dinamarca (Grundfos), Alemania (Wilo), Rusia (cañón de agua) producen buenos dispositivos de este tipo. Sin embargo, debe tenerse en cuenta que el mismo fabricante puede producir modelos baratos y costosos, cuya calidad será muy diferente.

Bombas vibratorias

La principal diferencia entre las bombas de vibración y los dispositivos de otro tipo es que no tienen partes giratorias. Dentro de la caja hay un núcleo con un devanado en el que se suministra electricidad. Como resultado, se forma un campo electromagnético, como resultado de lo cual una barra con un pistón en el extremo es atraída hacia el núcleo.

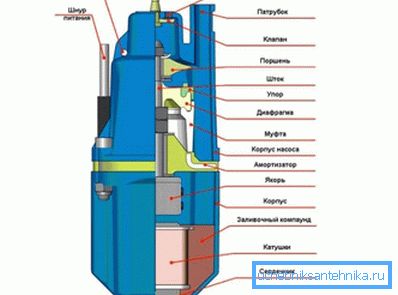

Diagrama del dispositivo de la bomba de vibración.

En este punto, el agua es absorbida, pero después de una fracción de segundo, el campo electromagnético desaparece, y el pistón vuelve a su posición original, la válvula de retención se cierra y el agua es empujada hacia la cámara. Cuando el pistón y el vástago vuelven a ser atraídos hacia el núcleo, el agua es empujada hacia la tubería.

No se recomienda instalar este tipo de equipo cerca del fondo del pozo, ya que como resultado de la vibración, pequeñas partículas de arena pueden elevarse desde el fondo. Esto hará que el filtro de agua falle rápidamente.

Presta atencion No se recomienda instalar la bomba sumergible vibratoria en el pozo, que está dispuesta en la arena rápida, ya que el equipo puede afectar negativamente el suelo frágil.

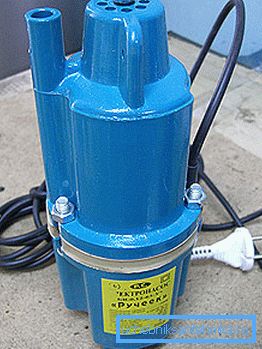

Bomba de vibración

Las bombas vibratorias son una categoría barata de equipos, por lo que los residentes de verano suelen utilizarlas.

Los más comunes son los modelos de producción doméstica:

  • "Arroyo";
  • "Bebé";
  • "Residente de verano";
  • "Acuario".

El costo promedio de tales dispositivos es de alrededor de $ 50. Además del bajo precio, otra ventaja es su confiabilidad, ya que el diseño no contiene partes que puedan sobrecalentarse. Sin embargo, para una casa en la que la familia vive permanentemente, la mejor opción es, sin embargo, una bomba centrífuga.

Bomba de tornillo en sección

Bombas de tornillo

La característica principal de esta bomba es que puede bombear sobre agua contaminada, por lo que puede usarse no solo para el pozo, sino también, por ejemplo, para un reservorio con agua técnica para abastecerla con un sistema de riego. Además, estas bombas pueden trabajar con diferentes tipos de líquidos, por lo que se utilizan activamente en la industria química, la vivienda y los servicios públicos, etc.

Las bombas sumergibles de tornillo para pozos también tienen una resistencia al desgaste y una confiabilidad muy altas debido a un mecanismo simple, que se basa en un tornillo sin fin. Girando, el tornillo crea una cavidad, que se llena de agua y se mueve hacia la tubería. Para facilitar la comprensión de este principio, imagine una picadora de carne común, en la que un tornillo proporciona el movimiento de piezas de comida a los cuchillos.

La única desventaja de esta bomba es que no puede extraer agua desde una gran profundidad. Por lo tanto, si el pozo tiene una profundidad superior a 15 metros, deberá prestar atención a otros tipos de dispositivos.

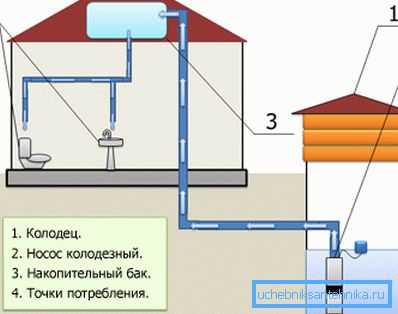

Plan de abastecimiento de agua autónomo.

¿Cómo elegir una bomba para un pozo?

Entonces, con los principales tipos de bombas que se pueden usar en los pozos, nos dimos cuenta. Ahora considere cómo elegir una bomba para que pueda proporcionar a la casa la cantidad necesaria de agua sin problemas.

Para hacer esto, debe decidir sobre los requisitos para el dispositivo, que incluyen:

  • El rendimiento del dispositivo: la cantidad de agua que la bomba puede enviar durante un tiempo determinado. Como regla general, este valor se indica en metros cúbicos (o litros) por hora.
  • La presión del agua que el dispositivo puede proporcionar.
  • La profundidad máxima a la que debe funcionar el dispositivo.
  • Capacidad para trabajar con impurezas arenosas.

Rendimiento

En primer lugar, debe decidir qué tipo de rendimiento de la bomba se necesitará en su caso.

Las instrucciones para contar el rendimiento son las siguientes:

  • Primero debe contar el número de mezcladores y grifos que se utilizarán en la casa, después de lo cual el número resultante se debe multiplicar por 500 litros por hora.
  • Si planea usar el sistema de riego en el sitio, entonces necesita agregar otros 500 litros por hora.
  • Luego, al valor obtenido, es necesario agregar otro 10-15% del margen de seguridad para que la bomba no funcione al límite de sus capacidades, lo que extenderá su vida útil.

Como regla general, para una casa con dos baños y un sistema de rociadores, una bomba con una capacidad de 3 metros cúbicos por hora es suficiente.

Presta atencion Es extremadamente importante que el rendimiento del dispositivo no exceda la tasa de flujo del pozo. De lo contrario, la bomba puede ser más alta que el nivel del agua.

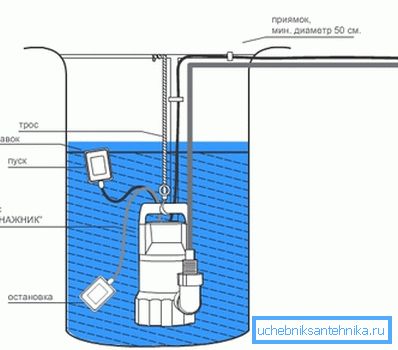

Bien ubicación

Presión en la cabeza

A menudo, los compradores son engañados por la profundidad de la recuperación, que se indica en el pasaporte del dispositivo. El hecho es que simplemente elevar el agua a la superficie no es suficiente, aún es necesario crear una cierta presión en el sistema, es decir, cabeza

El cálculo de la presión se realiza de acuerdo con la fórmula - H = hs + 0.2 * L + 30, donde:

  • hs - la profundidad a la que se sumergirá la bomba. Se considera en metros de la superficie de la tierra.
  • L - profundidad de la tubería desde la entrada al pozo, hasta la entrada de la casa.
  • H - columna nominal de agua, que se especifica en las características técnicas del dispositivo.

En este caso, también es necesario agregar un pequeño margen para extender la vida útil del dispositivo, ya que a los motores eléctricos "no les gusta" trabajar en el límite de potencia.

Calidad del agua bombeada

Finalmente, queda por descubrir la calidad del agua bombeada, porque no todas las bombas toleran las impurezas de la arena. Puedes aprender este indicador solo analizándolo tú mismo.

Para hacer esto, debe extraer agua de la profundidad a la que se supone que se encuentra el pozo y colarlo. De esta manera, descubrirás cuánta arena hay en el agua. Este indicador debe compararse con el contenido de impureza permisible para el cual está diseñado el dispositivo, que generalmente se indica en su pasaporte.

Conclusión

Después de revisar las características de cada tipo de bomba sumergible y determinar los requisitos básicos que se le presentan, puede elegir fácilmente el modelo óptimo. Solo una selección tan cualificada de la bomba permitirá organizar un suministro de agua confiable e ininterrumpido.

Se puede obtener información adicional sobre este tema en el video de este artículo.
