Bomba de agidel

La Asociación de Producción de Ufa produce diversos productos para las industrias de defensa y de petróleo y gas, industria de automóviles y aeronaves. Para sus productos, la empresa ha registrado la marca "Agidel". Bajo la misma marca producida la bomba de Agidel.

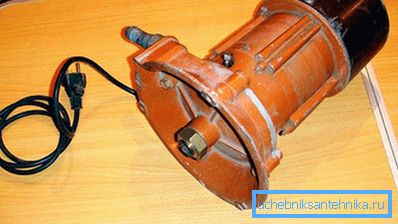

Que es un

El comienzo del lanzamiento de las primeras modificaciones de la bomba de la Asociación de Producción Ufa se perdió en los años setenta del siglo pasado. Algunas muestras todavía funcionan. En la actualidad, bajo la TM “Agidel”, se fabrican dos versiones de bombas: “Agidel M” y “Agidel 10”. Estas unidades pertenecen a la clase de bombas centrífugas de superficie.

Las unidades de bombeo Agidel están diseñadas para suministrar agua para el riego, una ducha de verano o la provisión de agua desde dos puntos, por ejemplo, una bañera y una cocina.

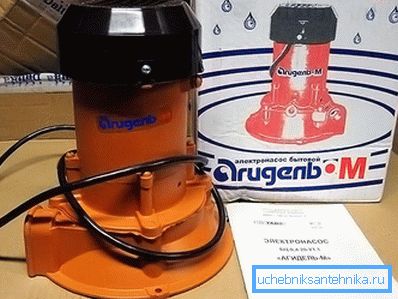

Características "Agidel M"

La bomba "Agidel M" es una bomba centrífuga de pequeño tamaño. Las características técnicas de la unidad son:

• el peso es de 6 kg;
• diámetro - 23.8 cm, longitud - 25.4 cm;
• la unidad puede aspirar agua desde una profundidad de 7 m, con la instalación de un eyector la profundidad aumenta a 15 m;
• La altura de la elevación del agua es de 20 m;
• por hora es capaz de bombear 2,9 l / h;
• Costos de electricidad - 370 W / h.

Instale esta unidad solo en posición vertical. Un requisito previo para el funcionamiento de la bomba es la pureza máxima del agua bombeada. Por lo tanto, cuando se usa para bombear agua de un pozo a otro, la distancia desde la válvula receptora al fondo no debe exceder los 35 cm.

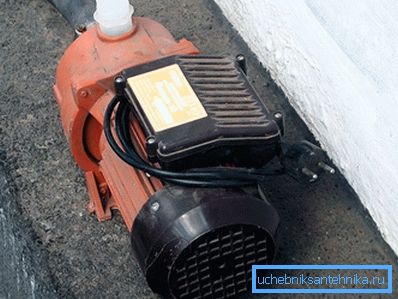

Características "Agidel 10"

La bomba “Agidel 10” es un modelo más potente, que tiene las siguientes características técnicas:

• peso 9 kg;
• Las dimensiones de la construcción son 23.0? 16.0? 37.0 cm;
• la bomba puede obtener agua de un pozo con una profundidad de 7 m;
• la altura máxima a la que el aumento de agua es de 30 m;
• La productividad es de 3,3 l / h;
• Consumo de energía de la unidad 700 W / h.

La unidad está montada solo en posición horizontal.

Para ambos modelos, un requisito común es instalar en una superficie plana y asegurar temperaturas positivas en el sitio de instalación de la bomba. Si se permite la congelación del líquido dentro de la unidad, se romperá.

Componentes principales

El diseño del dispositivo bombas TM "Agidel" consta de los siguientes componentes:

• una carcasa que se adhiere a la carcasa del motor con tres pernos exteriores;
• carcasa del motor (unida a la base con cuatro tornillos);
• Caracoles, por medio de los cuales se absorbe el agua (es parte del cuerpo);
• impulsor (anclado), que se fija en el centro del cuerpo con un tornillo;
• Motor eléctrico con anclaje, juntas y junta entre ellos.

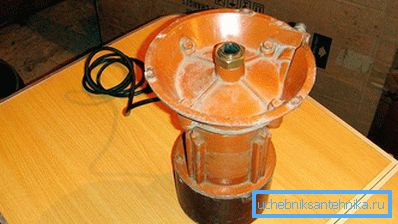

Modelos de diferencias constructivas.

La unidad Agidel M debe llenarse con agua antes de comenzar a trabajar. El diseño proporciona protección contra el sobrecalentamiento, por lo que se le permite operar el dispositivo sin detenerse por mucho tiempo. La temperatura del agua no debe exceder de 40? C. Se recomienda que la bomba se use solo a temperaturas ambiente positivas.

La bomba "Agidel 10" es una unidad autocebante, por lo tanto no requiere la inyección preliminar de agua antes del inicio de la operación. Es sensible a las sobrecargas, por lo que no debe usar la unidad para bombear agua desde una gran profundidad.

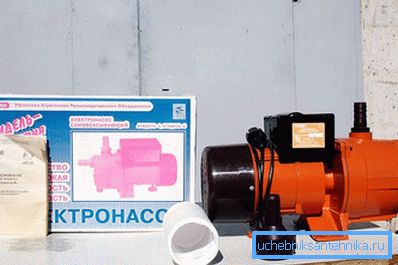

Cómo y dónde instalar el dispositivo.

Las bombas deben instalarse en contenedores o salas de servicios públicos que las protejan de la luz solar directa, la humedad y los desechos. Para reducir la resistencia al agua, las unidades están ubicadas lo más cerca posible del pozo. La instalación se realiza sobre una superficie plana.

Con el uso de la bomba durante todo el año, la habitación en la que se instala se calienta.

Dado que la unidad "Agidel M" está diseñada principalmente para operaciones estacionales, puede instalarla en la parte superior del pozo. Si es necesario utilizar la unidad durante todo el año, la instalación se realiza en una habitación caliente. También es posible cavar un hoyo por debajo del nivel de congelación del suelo. Cúbralo con ladrillo o concreto, aísle e instale una bomba allí.

Para el llenado inicial de la bomba con agua antes de comenzar, conéctela a la tubería de agua de la columna. Luego, las válvulas de detención se colocan frente a la cóclea de la bomba y la manguera del tubo de salida de la unidad se introduce en el tanque de agua, que se encuentra cerca. Cuando comienzan a bombear agua utilizando el asa de la columna, el agua a presión entra en la bomba y sale por la manguera hacia el tanque. Para evitar el movimiento constante de agua a través de la bomba, durante la operación, las columnas cierran la válvula de cierre.

La bomba "Agidel 10" se puede instalar directamente en la superficie del agua. Para ello, construir una pequeña balsa. En este caso, todas las partes actuales de la conexión están cuidadosamente aisladas del agua.

Otra característica de la instalación - la conexión a la fuente de alimentación. Dado que el cable de la bomba tiene una longitud de solo 1,5 m, y la distancia desde la bomba hasta la salida más cercana es mucho más larga, es mejor reemplazar el cable "nativo" por otro, la longitud requerida. El cable debe colocarse de tal manera que no sea posible tropezar con él o dañarlo accidentalmente.

Antes de comenzar la instalación y el funcionamiento de las bombas TM "Agidel", debe leer atentamente las instrucciones. Solo la implementación de todas las recomendaciones y requisitos garantizará un funcionamiento prolongado y confiable de la unidad.

El video

Aprenderá acerca de las ventajas, características y confiabilidad de las bombas de la "Agidel" de TM al ver la entrevista de un residente de verano con experiencia:
