Boca de inspección: características del dispositivo y los

Las escotillas de bocas de acceso, aunque no son complejas y costosas, siguen desempeñando una función bastante importante. Cierran el lumen del pozo, evitando la penetración de precipitaciones y escombros en el interior y, al mismo tiempo, protegen a las personas y mascotas de caer en un agujero.

Naturalmente, es necesario elegir las escotillas según la tarea que llevarán a cabo y las cargas que planea exponer. Y dado que la industria moderna produce estas piezas en una amplia gama, este artículo ayudará a comprender toda la abundancia de opciones disponibles.

Propósito y diversidad

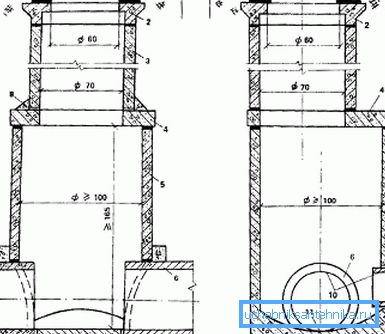

Inspección de pozo de diseño

Para la operación más eficiente de plomería, alcantarillado y otros sistemas de comunicación, es necesario el acceso a tuberías y cables subterráneos. Y para garantizar este acceso a lo largo de toda la franja, se instalan los llamados pozos de inspección (ejes verticales), donde puede evaluar la condición, ajustar o reparar la comunicación..

Un pozo típico consta de los siguientes elementos:

• Sala de trabajo. Ubicado en la parte inferior, incluye tuberías y cables, así como una cámara en la que una persona puede estar presente durante el trabajo. Un cuarto de trabajo completo está equipado solo con pozos de observación de las principales autopistas, mientras que en redes pequeñas (por ejemplo, sistemas de aguas residuales poco profundas de una casa privada), para ahorrar dinero, intentan prescindir de ellos.
• Un eje es un canal vertical que conecta las comunicaciones o una sala de trabajo a una superficie. Con una gran profundidad (a partir de 2 my más) se puede completar con una escalera fija.

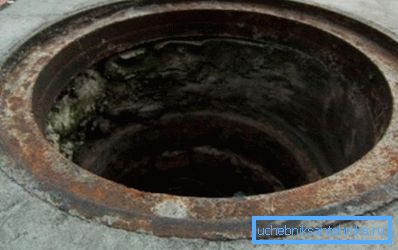

• Boca de inspección: proporciona acceso al interior del pozo. En la mayoría de los casos, consta de dos partes: un cuello estacionario, montado de manera fija en la parte superior del eje, y una cubierta removible.
• En algunos pozos, el cuello tiene una estructura más compleja y está equipado con dos cubiertas: protectora y de cierre. El dispositivo de bloqueo tiene una masa relativamente pequeña, sin embargo, tiene una alta resistencia mecánica y está equipado con un bloqueo sofisticado. En la mayoría de los casos, las tapas de bloqueo de acero se instalan en los pozos de las redes de cable para evitar el robo de metales no ferrosos. (Ver también el artículo Cubierta para el pozo: cómo instalar).

Requisitos de pozo

La fiabilidad de todo el sistema depende del diseño de la tapa de pozo.

Como norma, este elemento se caracteriza por:

• Alta resistencia mecánica para soportar intensas cargas peatonales y de tránsito. Para evitar roturas, estas piezas están hechas de fundición, polímeros, concreto reforzado, etc.
• Masa significativa, casi excluyendo apertura espontánea.

Presta atencion Los modelos caracterizados por su bajo peso están necesariamente equipados con cerraduras giratorias complejas.

• Superficie de textura lisa que asegura la adherencia de las suelas de los zapatos y neumáticos con la tapa de la escotilla. Casi nunca se hacen escotillas lisas, con la excepción de los modelos que están diseñados para montaje empotrado bajo una capa de recubrimiento.
• Alto grado de estanqueidad para proteger el contenido del pozo de la humedad. Algunas tapas hacen aberturas especiales para la apertura, pero esto solo se permite al equipar el suministro de agua y los sistemas de alcantarillado.
• La forma de la tapa suele ser uniforme o convexa. El uso de partes cóncavas es irracional, ya que en este caso la escotilla se convierte en un lugar de acumulación de agua de lluvia, y en invierno, nieve y hielo.

Características del mecanismo de bloqueo.

En la mayoría de los casos, la conexión de bloqueo de la tapa con el cuello no es difícil. Su tarea principal es evitar la apertura espontánea bajo la presión de un pie o rueda, y también fijar la tapa en el cuello y evitar que se mueva.

Como regla general, tales compuestos son de dos tipos:

• Las piezas de hierro fundido y arena polimérica están hechas con proyecciones laterales que, cuando se colocan, encajan en las ranuras correspondientes en el cuello.
• Los productos de plástico pueden tener una conexión roscada y, además, estar equipados con manijas plegables.

Presta atencion Los detalles hechos de concreto reforzado a menudo tienen la forma de un cono fuertemente truncado y funcionan de acuerdo con el principio del tapón, sin ningún tipo de fijación.

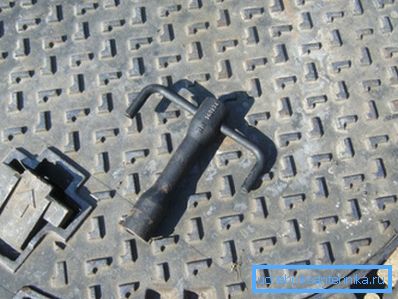

Sin embargo, las escotillas que se instalan en pozos con cables telefónicos o cables eléctricos también pueden equiparse con un mecanismo de bloqueo:

• Las cerraduras más comunes son de tipo bandera, en las que las protuberancias de acero forman un gancho entre el cuello y la tapa.
• Conexión roscada de uso menos frecuente con un perno que tiene un secreto.
• Sin embargo, el más confiable es el mecanismo de expansión, que bloquea la tapa en el cuello cuando está bloqueado.

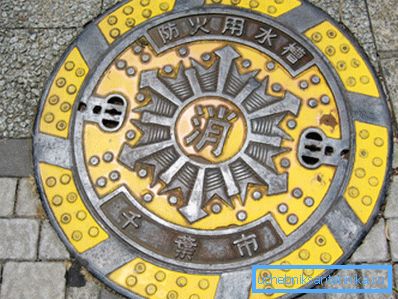

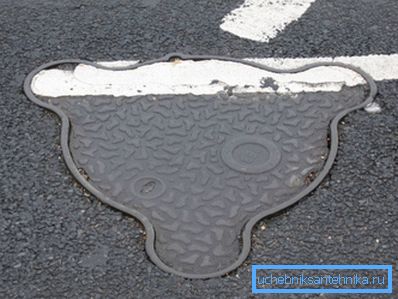

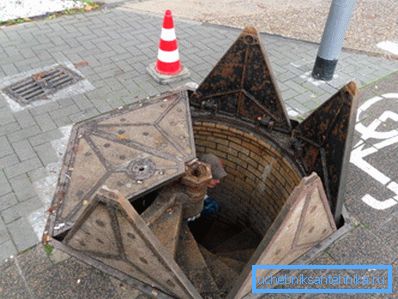

También se pueden usar otros diseños en el extranjero, y puede ver algunos de ellos en las fotos de nuestro artículo.

Clasificación de escotillas

Para que todos tengan la oportunidad de elegir una escotilla según las necesidades de una situación particular, se desarrollaron varias opciones para clasificar estas partes. El más popular es la clasificación por clase de carga.

Según este documento, las escotillas se dividen en:

• Ligero (tamaño completo y tamaño pequeño): se puede usar en áreas peatonales, espacios verdes y hogares privados.
• Medios - se utilizan en estacionamientos y aceras.

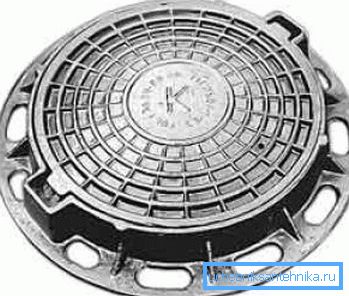

• Pesado: se instalan en calzadas con intensidad de tráfico media y alta.
• Tronco pesado - usado en carreteras interurbanas con alto tráfico.
• Súper pesado: montado en almacenes, aeródromos, puertos, etc.

Además, los pozos de registro se dividen en varias categorías según el material de fabricación. Es esta clasificación a la que dedicaremos las siguientes secciones del artículo.

Construcción de hierro fundido

Especificación según GOST

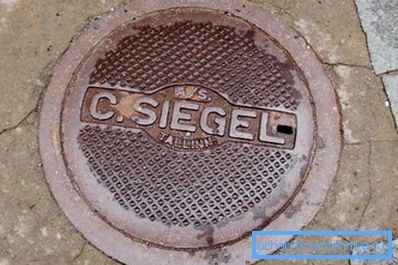

Las más comunes hoy en día son las estructuras de hierro fundido. El GOST en las bocas de hierro fundido para bocas de inspección garantiza el cumplimiento de los siguientes requisitos:

• Las construcciones que cumplan con esta norma deben ser adecuadas para uno de cuatro tamaños: liviano, pesado, pesado y reparación. La masa de los productos debe corresponder a su tipo.
• Cada tapa debe ser etiquetada para su propósito previsto. Los símbolos de marcado principales son: B - sistemas de suministro de agua, K - redes de alcantarillado, D - bocas de incendio, D - sistemas para el flujo de agua de lluvia.

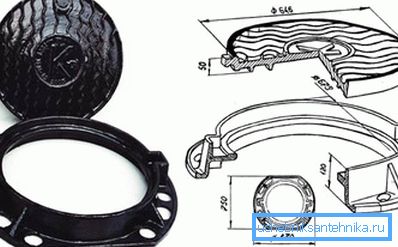

• La superficie de la cubierta debe ser acanalada. Las costillas pueden ser de forma ondulada o tangencial (consulte los dibujos y diagramas del artículo).

• Los cuellos se fabrican mediante moldeo por inyección de hierro fundido de la marca СЧ15 y superior. Para la fabricación de cubiertas utiliza materias primas no inferiores a SCh45.

Presta atencion Si el diseño contempla el equipamiento de una junta de goma, entonces, según GOST 3634 - 99, su dureza no puede ser inferior a 40 unidades.

Pros y contras

Las ventajas de las escotillas de hierro fundido son obvias:

• El material puede soportar cargas de hasta 75-80 toneladas.
• Al observar la tecnología de producción, se garantiza la durabilidad de un producto.
• Las deformaciones de la temperatura de las piezas metálicas masivas son mínimas.

Los contras también están presentes:

• Precio alto
• Peso considerable y como resultado - dificultades para mover la cubierta.
• La posibilidad de arcos en contacto con el metal.
• Y lo más importante, estas escotillas sistemáticamente roban y pasan a la fundición.

Productos de arena polimérica.

Producción

Como alternativa a las estructuras de fundición de hierro fundido de hoy, se propone utilizar escotillas hechas de material de arena de polímero.

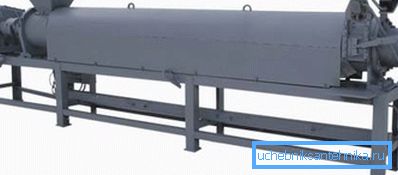

Estos productos son fabricados de acuerdo al siguiente esquema:

• Las materias primas de polímero de alta resistencia se calientan a temperaturas superiores a 300⁰ Con, logrando la máxima rotación.
• En el polímero fundido, la arena de cuarzo tamizada cuidadosamente, así como los aditivos colorantes y estabilizantes.
• Dependiendo del pigmento utilizado, el producto puede ser verde, rojo, naranja; en general, puede hacerse invisible contra el fondo del recubrimiento y contrastarlo para atraer la atención.
• La mezcla resultante se agita hasta obtener una masa homogénea.
• El refuerzo de metal se coloca en formas especiales. El grosor de las barras de refuerzo determina en gran medida la resistencia del producto.

Presta atencion La presencia de refuerzo facilita la búsqueda de escotillas ocultas bajo la nieve y el hielo. Para encontrar un pozo en el camino helado es suficiente usar el detector de metales más simple.

• La mezcla de polímero-arena se vierte en el molde reforzado, después de lo cual la parte se envía a la sección de prensado con más secado.
• El producto terminado se retira y se somete a un proceso de acabado: nivelación de los bordes, eliminación de rebabas, etc.

Dependiendo del grosor del polímero y del diámetro de la varilla de refuerzo, las escotillas de polímero y arena se dividen en varias categorías:

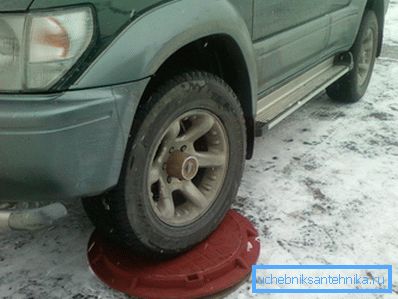

• Ligero: no pesa más de 45 kg y puede soportar cargas de hasta 3 toneladas. La elección óptima para la mayoría de las parcelas personales y la posesión privada.
• Mediano: tiene casi la misma masa, pero debido al uso de un refuerzo más grueso puede soportar cargas de hasta 6 toneladas. Puede caber en carreteras con poco tráfico.
• Pesado: pese más de medio centímetro, "mantenga" hasta 15 toneladas. Son casi un reemplazo completo para el hierro fundido en las carreteras.

Ventajas y desventajas

Este tipo de producto tiene varias ventajas:

• La capacidad de carga es suficiente para usar en la mayoría de las situaciones.
• Debido a la masa relativamente pequeña de las escotillas se montan fácilmente a mano.
• El diseño sofisticado hace que sea más fácil abrir y cerrar la escotilla.
• A diferencia de los productos metálicos, la tapa y el cuello no se "pegan" entre sí, incluso en las heladas fuertes.

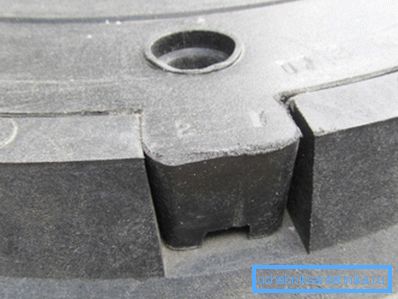

Presta atencion La observancia de la rejilla dimensional en la etapa de prensado permite lograr la máxima estanqueidad del pozo de registro.

• El material (compuesto de arena y polímero con aditivos) no está sujeto a podredumbre ni a la corrosión, y no se deforma incluso con un cambio brusco de temperatura.
• La compuerta resulta bastante resistente a las heladas, ya que la mezcla no pierde fuerza a temperaturas más bajas.
• El costo de los productos también es más bajo que el del hierro fundido. Esto se explica por la simplicidad del proceso tecnológico: la producción no necesita un horno capaz de fundir metales.

Sin embargo, la principal ventaja es la falta de interés por parte de los intrusos. Robar tales productos no tiene sentido, porque contienen la cantidad mínima de metal. Y es muy difícil extraerlo de un monolito polimérico.

En cuanto a los menos, también tienen lugar:

• Para carreteras con cargas extremas, es mejor elegir hierro fundido. En cualquier caso, la producción en masa de escotillas de polímero con una capacidad de carga de más de 50 toneladas no se ha realizado hasta la fecha.
• La durabilidad del polímero relleno también es inferior al metal. La instrucción adjunta a la mayoría de estos productos garantiza el servicio durante 20 años. Como norma, en realidad, este período es mucho más alto, pero aún después de 40 años habrá que cambiar las escotillas. En cuanto a los productos de hierro fundido, en la actualidad, en algunos lugares, los que aún se fundieron durante la "NEP" se desempeñan perfectamente.

Otras variedades

Naturalmente, la lista de piezas usadas no se limita a estas dos variedades.

Los más populares, además del hierro fundido y la arena polimérica, también incluyen escotillas de plástico y concreto reforzado:

• Las construcciones plásticas están hechas de tecnopolímeros basados ​​en PVC. El método más común es el moldeo por inyección.
• Las ventajas de las construcciones plásticas de tapas de pozo incluyen una masa baja y un costo relativamente bajo.
• Al mismo tiempo, la elasticidad sustancial, así como la alta fragilidad a bajas temperaturas, limitan el uso de estos productos. Más a menudo se utilizan en parcelas de jardín, y se instalan donde prácticamente nadie camina.

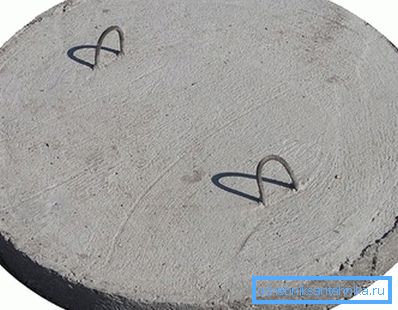

• Las estructuras de hormigón armado con refuerzo de acero también se utilizan con bastante frecuencia. Tienen un buen margen de seguridad, ya que pueden instalarse en sitios de construcción y otros objetos similares.
• Para extraer la parte del cuello, se utiliza un soporte de acero, que se suelda a la jaula de refuerzo en la etapa de producción.
• Las desventajas clave de los productos de concreto: un aspecto no estético y dificultad para instalar al ras con el cuello. En la mayoría de los casos, el "corcho" de concreto se usa como una medida temporal, por ejemplo, para bloquear el agujero en el pozo cuando se roba una escotilla de hierro fundido.

Conclusión

En su sitio se puede usar un pozo de pozo de arena de polímero, junto con productos de plástico y hierro fundido. (Consulte también el artículo Tapa plástica para el pozo: cómo elegir). Es importante elegir el modelo que mejor se adapte a las tareas asignadas.

Pero los productos hechos de concreto reforzado deben usarse solo en la etapa de construcción: no se ven muy hermosos, y usted tropezará regularmente con el borde sobresaliente. Una descripción más detallada de los detalles descritos, puede ver el video en este artículo.
