La bomba de pozo correctamente seleccionada con automatización es el "corazón" de todo el sistema de suministro de agua. Al mismo tiempo, el funcionamiento de una unidad automática no es menos importante que el funcionamiento de la parte de elevación de agua en sí.

En nuestro artículo describimos los principios básicos mediante los cuales se regula el trabajo de dichos equipos, y damos algunos consejos que serán útiles para los maestros en el diseño independiente y el ensamblaje de sistemas.

Bombas y circuito de control automático.

Fundamentos del control automático.

Una bomba instalada en el pozo mismo puede realizar de manera eficiente solo una función, a saber, elevar el agua a una altura predeterminada. Sin embargo, siempre es necesario trabajar en este modo a menos que se bombee un pozo.

En cualquier otro momento, es importante que el flujo de agua esté controlado.

  • Naturalmente, el ajuste manual del funcionamiento del sistema de bombeo no funcionará, ya que la bomba se encuentra bajo tierra a una profundidad considerable.. Por este motivo, el control se lleva a cabo según el principio de retroalimentación: la automatización de una bomba de pozo percibe ciertos parámetros y, en consecuencia, realiza ajustes en el funcionamiento de la bomba.
  • Un ejemplo de dicho ajuste puede ser la bomba de arranque del motor cuando la presión en el sistema. Tan pronto como el flujo de agua conduce a una disminución de la presión, la información se envía a la unidad de control y se inicia el bombeo.

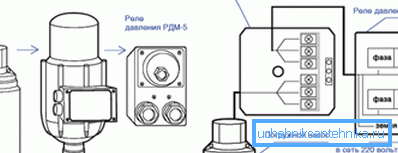

Sistema de control

Presta atencion Para que esto ocurra con menos frecuencia, y no después de cada encendido de la grúa, se instala un receptor especial en el sistema. Debido a las características de diseño, garantiza un arranque suave, lo que ahorra en gran medida el recurso de la parte de la bomba.

  • Los acumuladores funcionan exactamente de la misma manera.: Tan pronto como el tanque se llena a un cierto nivel, la bomba se apaga y el suministro de agua se interrumpe.
  • Una tarea importante de la automatización de la bomba es la protección del dispositivo.: si es necesario (trabajo sin agua, arena o contaminación por sedimento) se apaga, lo que evita que se rompa. Dado que el precio de los modelos de alta calidad es bastante grande, esta característica puede ser muy útil.

A continuación veremos los ejemplos de ajuste mencionados aquí con más detalle.

Tipos de automatización

Ajuste de presión

Para pozos individuales, es preferible instalar un conjunto de equipos que se ajuste al nivel de presión en el sistema. Para este propósito, se incorpora un receptor tipo membrana en el circuito de suministro de agua, que es capaz de compensar los choques hidráulicos y mantener el exceso de presión en las tuberías.

El ajuste se realiza de esta manera:

  • El interruptor de presión (montado por separado o como parte de una estación de bombeo automática) se ajusta a dos indicadores: el nivel al que se conecta el suministro de agua y el nivel al que se apaga la bomba.

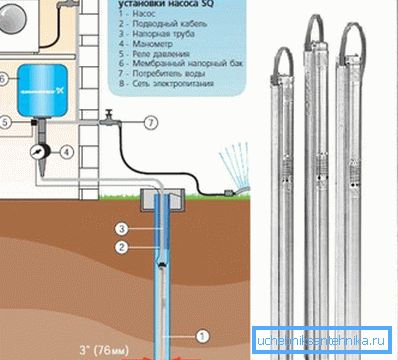

Bomba y receptor con manómetro.
  • Para evitar el encendido con demasiada frecuencia, los límites ajustables se eligen de acuerdo con el rendimiento de la bomba y las características del receptor.
  • Para obtener el máximo rendimiento, deben usarse relés industriales (XMP de Telemecanique, MDR de Condor y similares). Soportan una cantidad significativa de corriente (15-16 A) y están equipados con contactos confiables. El inconveniente de los relés profesionales es la ausencia de graduación: se utiliza un manómetro para el ajuste, que afecta negativamente a la precisión.

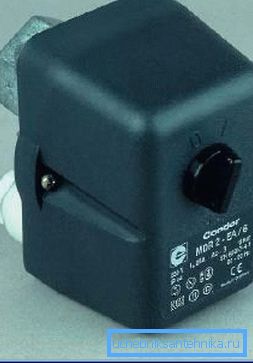

Presostatos de Condor
  • Los electrodomésticos son más fáciles de usar, pero menos confiables. Si no posee la habilidad adecuada, es mejor no intentar personalizarlo, sino dejar esta tarea a los profesionales.

Sugerencia Al usar relés domésticos, los expertos aconsejan usar una protección automática adicional instalada en un gabinete de control separado,

Regulación en función del nivel.

El control del nivel de llenado del tanque es necesario si el suministro de agua se organiza mediante un tanque en la torre de agua o un acumulador hidráulico en el ático.

En este caso, el ajuste está asegurado por el funcionamiento de un sistema bastante simple:

Foto de sensores de nivel y unidad de control.
  • Dentro del tanque de reserva con agua se instalan varios electrodos, los llamados sensores de llenado.
  • Cuando cambia el nivel del agua, los electrodos se cierran o se abren en consecuencia.
  • Tan pronto como el agua llega a la marca superior, el relé de control apaga la bomba y el suministro de agua se detiene.
  • Al alcanzar la marca inferior, la bomba se activa, reanudando el suministro de agua al tanque.

En lugar de electrodos, estos sistemas a veces están equipados con los llamados interruptores de flotador. Sin embargo, estos dispositivos son menos confiables y tienen una pequeña reserva de trabajo.

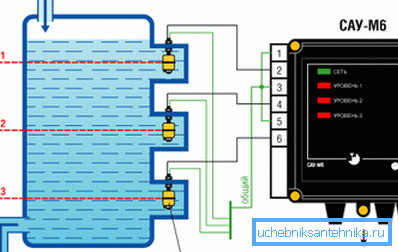

Esquema de funcionamiento de sensores de flotador.

Presta atencion En cualquier caso, la instrucción recomienda instalar un sistema de descarga de emergencia en el tanque, o instalar una unidad de alarma por separado en caso de desbordamiento.

Los sistemas de ajuste "atados" al nivel del agua en el tanque se usan más a menudo para el suministro masivo de agua. Las bombas para pozos con sistemas automáticos del tipo de nivel duran mucho más tiempo, ya que su modo de operación es más estable. También ahorrar recursos contribuye a la falta de lanzamientos a corto plazo.

Mecanismos protectores

Otra función importante de los sistemas de ajuste es proteger el propio mecanismo. Una bomba de pozo automática generalmente está equipada con varios dispositivos de seguridad, lo que le permite permanecer en condiciones de trabajo incluso bajo cargas pesadas.

Las principales razones de la avería del dispositivo son:

  • Aumento o disminución del voltaje en la red.
  • El funcionamiento de un motor eléctrico bajo carga extrema durante mucho tiempo.
  • "Ejecución en seco", es decir, Funcionamiento de la parte de la bomba sin agua.

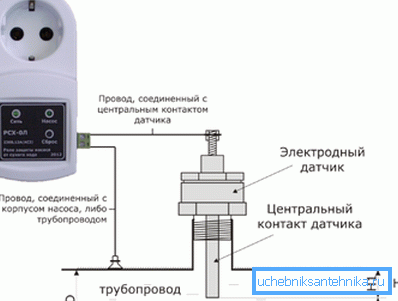

Relé de protección contra marcha en seco

Cada una de estas razones debe ser eliminada:

  • Para estabilizar la fuente de alimentación, los relés se utilizan para controlar el voltaje. Con las sobrecargas de corriente, dicho dispositivo simplemente apaga la bomba. Los modelos modernos están además equipados con un relé de retardo de tiempo, que evita el encendido frecuente del dispositivo durante una serie de sobrecargas de voltaje.

Presta atencion En los sistemas de suministro de agua industrial, se pueden usar los estabilizadores actuales, pero su uso es bastante costoso.

  • Para que el motor no se sobrecaliente bajo cargas pesadas, se utiliza el denominado relé de corriente térmica. En este caso, el ajuste de esta parte se realiza para que sus parámetros correspondan a las características nominales de la bomba.
  • La protección contra el funcionamiento en seco se está incorporando cada vez más en la propia bomba. Dicho ajuste se denomina "indirecto": la bomba se apaga cuando la parte de flujo comienza a estar inactiva. Sin embargo, esto aumenta el nivel de desgaste de todas las piezas.
  • Más confiable es el ajuste del funcionamiento del dispositivo de acuerdo con el nivel de agua en el pozo: como es el caso con el tanque, se pueden usar sensores o flotadores.

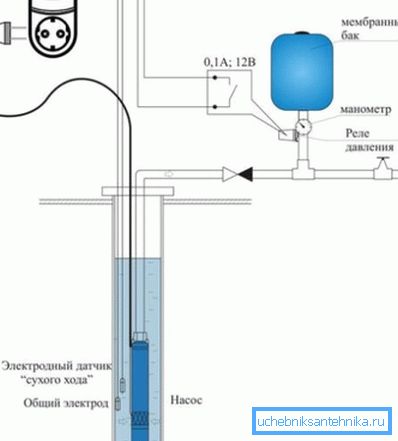

La organización del sistema de protección.

Todos estos mecanismos se pueden ensamblar tanto en el merengue de las placas de circuito impreso como en la base de microprocesadores. Los procesadores de autorregulación son más confiables, pero son mucho más caros y deben ser configurados por profesionales.

Conclusión

La automatización de pozos equipados con una bomba sumergible eléctrica le permite optimizar significativamente todos los procesos de trabajo. Al mismo tiempo, no solo reduciremos los costos de energía, sino que también reduciremos el desgaste del propio dispositivo de elevación de agua. Más información sobre este tema contiene un video en este artículo.
