Automatización del pozo: en qué elementos se compone y por

Al organizar el suministro de agua utilizando recursos subterráneos, es extremadamente importante elegir la automatización adecuada para ello.

El término "automatización para pozos" significa un complejo de dispositivos que consiste en:

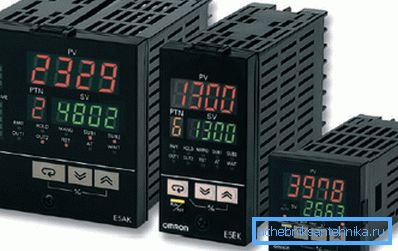

• relés de control;
• unidad eléctrica de potencia;
• Varios sistemas de protección, cuyo propósito es prevenir el peligro de daños al motor y la bomba en sí.

Control automático de la bomba

Los más comunes son dos esquemas de control para iniciar / detener una bomba sumergible:

• por el volumen de agua en el tanque de almacenamiento;
• Sobre el nivel de presión en el suministro de agua.

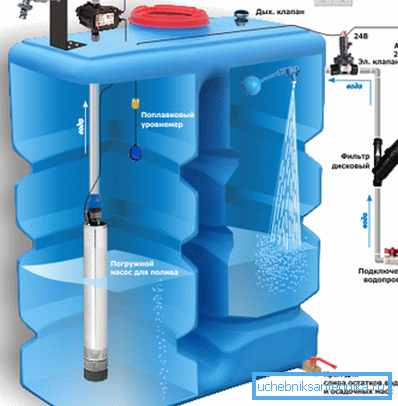

Control del nivel de agua en el trabajo.

Este esquema se usa cuando se operan bombas sumergibles para instalaciones de presión de agua o para llenar un tanque especial, desde el cual se bombea agua a los consumidores mediante una bomba adicional.

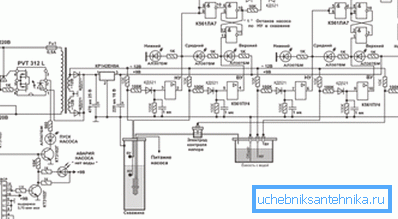

1. Dentro de los tanques de almacenamiento se montan sensores especiales de nivel. Ellos, con la ayuda de los relés de comando, monitorean el umbral de llenado inferior y superior del tanque. Dependiendo del volumen de agua, los relés dan comandos para iniciar o detener la bomba. Los sensores pueden ser de flotador o de electrodo. Los primeros son menos fiables, porque Su recurso de trabajo es pequeño.
2. La capacidad de almacenamiento de agua debe estar equipada con un desbordamiento de emergencia, en caso de que se desborde.

Presta atencion La principal ventaja de este esquema es la estabilidad de la bomba. Hidráulica mientras constante, porque. El consumo nominal se calcula sobre la altura que consiste en la profundidad del pozo, la altura de la torre de agua y el pico de 1/2 metro. Cada ciclo es igual al gasto de todo el volumen del tanque / torre, toma en cuenta el consumo del análisis de agua actual. Se evita el peligro de contracciones del motor, lo que aumenta su vida útil.

Bomba de control de presion

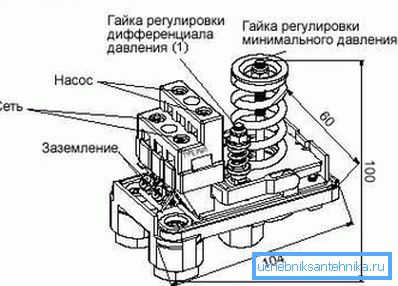

1. De acuerdo con este esquema, la bomba se controla mediante un comando de relé, que se monta en la tubería. Establece dos valores: la presión a la que se enciende o apaga la bomba.
2. Este suministro automático de agua de un pozo se utiliza con mayor frecuencia para pozos individuales, en contraste con el esquema anterior, típico de los sistemas de suministro de agua colectivos.
3. Como regla general, en este caso, se utilizan receptores (tanques de membrana). Son necesarios para mantener la sobrepresión requerida en el sistema, así como para compensar los bajos costos y los golpes de ariete.
4. Es muy importante configurar correctamente el relé, de acuerdo con los parámetros de la bomba y el volumen del receptor. Para que la unidad de bombeo no funcione con demasiada frecuencia, es necesario establecer los umbrales de presión superior e inferior, según la zona promedio de las características de la bomba. La histéresis de los valores debe seleccionarse de 1,2 bar a 2,5, teniendo en cuenta que los datos sobre el máximo de la bomba comienzan en un momento determinado.

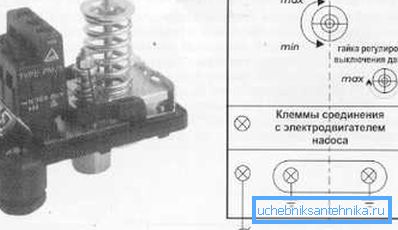

Los interruptores de presión, que se utilizan en dicho esquema, se dividen en contrapartes industriales y domésticas.

1. Los primeros están equipados con poderosos grupos de contacto y pueden soportar una corriente de hasta 16 amperios. Sin embargo, no tienen una escala de ajuste que muestre el rango de presión para el ajuste.
2. Por lo tanto, se requiere un medidor de presión para configurar dichos relés.
3. La ventaja de tales dispositivos para el pozo es la posibilidad de uso en circuitos eléctricos de potencia para el control directo de la bomba. Además, los dispositivos industriales tienen una alta fiabilidad y precisión.
4. Contras: baja precisión de sintonización y baja vida útil, debido al impacto de las fuertes corrientes de entrada. Los dispositivos tienen contactos de baja corriente, se deben cambiar a través del arrancador externo.

La instrucción requiere que el funcionamiento de la bomba, junto con un tipo de relé industrial, utilice gabinetes de control con instrumentos para protección adicional o sin ellos.

Al montar un relé doméstico, basta con conectar la bomba directamente, con la ayuda de sus grupos de contacto, a la red eléctrica. El diseño simple y el bajo precio del dispositivo lo hacen popular entre los compradores.

Presta atencion Sin embargo, este ahorro se ve nivelado por los gastos adicionales asociados con la sustitución del relé, que no difieren en la durabilidad. Además, incluso si coloca un nuevo dispositivo con sus propias manos, difícilmente podrá restablecer la configuración necesaria y probar la operación.

Dispositivos de proteccion de bombas

Las principales causas de las fallas de la bomba de perforación son:

• su funcionamiento a voltaje reducido / incrementado en la red eléctrica;
• sobrecarga del motor;
• su trabajo al ralentí, en otras palabras, sin agua.

Tecnicas de seguridad

1. La mejor manera de hacer que la calidad de la potencia de la bomba sea usar estabilizadores de voltaje de CA.. A menudo, el pozo automático incluye un relé de control de voltaje. Apaga la bomba cuando cae el voltaje y ajusta la asimetría y la secuencia de fase en los motores trifásicos.

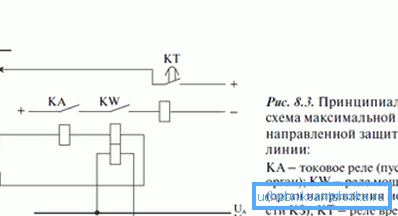

1. Los motores eléctricos están protegidos contra sobrecargas por relés térmicos (actuales). Apagan la unidad cuando se alcanza la corriente establecida. Es importante que la variación de los ajustes de dicho relé coincida con el valor nominal de la corriente de la bomba.
2. Las bombas de ralentí están protegidas por dos métodos.. Directamente - por el volumen de agua en el tanque / torre, utilizando sensores de electrodo o flotador. Indirectamente - por la magnitud de la corriente o el cambio en las fases y el voltaje de la corriente del motor eléctrico, por medio de un relé.

El tipo de protección menos indirecto es su naturaleza secundaria. El relé de control reacciona solo cuando los rodamientos y la unidad de flujo ya se han quedado sin agua, lo que los enfría y lubrica.

Cuando la capacidad de la bomba es mayor que el caudal del pozo, esto ocurre varias veces al día. Esto reduce la vida útil de la bomba sumergible. Por lo tanto, es deseable poner un dispositivo de electrodo para controlar el volumen. Permite apagar la bomba antes de que ocurra un accidente.

Tipos de dispositivos de protección

Se pueden utilizar diferentes tipos y combinaciones de dispositivos para proteger y controlar la bomba.

Se dividen en 3 categorías:

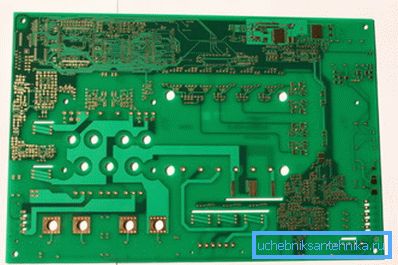

• dispositivos de protección, que se basan en placas de circuito impreso QA-50B o QA-60C;
• unidades de control de relé;
• Dispositivos basados ​​en microprocesadores.

Los dispositivos basados ​​en PCB son dispositivos completos estructural y funcionalmente.

1. Requieren la conexión de equipos externos: la bomba en sí, a menudo a través de un arrancador (magnético), un interruptor de presión, sensores de nivel, etc.
2. Tienen una amplia gama de opciones y parámetros ajustables: protección de corriente (térmica), compensación de caídas de tensión, control de velocidad de ralentí y cargas del motor, etc.
3. Cabe señalar que debido a la integridad del dispositivo, no es posible cambiar la lógica de su funcionamiento.
4. Además, los modelos a menudo no tienen la opción de cambiar los valores de respuesta en algunos parámetros. Si el tablero falla, entonces necesitas cambiarlo todo. Al costo, esto es casi lo mismo que comprar un nuevo dispositivo.

La transmisión automática en el pozo es muy diversa. Estos pueden ser los dispositivos y gabinetes más simples en los que se encuentran los dispositivos que regulan el funcionamiento de varias bombas.

Las ventajas de este tipo de dispositivos:

• Fiabilidad relativa y simplicidad de diseño;
• Actualizaciones rápidas y fáciles para uso no estándar;
• si algún elemento del dispositivo se rompe, entonces solo cambia.

Los dispositivos que regulan el funcionamiento y la protección de las bombas, que se basan en controladores de microprocesadores, son los más modernos y complejos.

Brindan la oportunidad de controlar los siguientes parámetros de la operación de la unidad:

• la cantidad de resistencia a su aislamiento;
• temperatura del motor;
• secuencia de alternancia y asimetría de fase;
• compensar baja / alta tensión;
• proteger el motor de sobrecarga y ralentí;
• brindan la oportunidad de tener en cuenta el tiempo del dispositivo y la cantidad de energía consumida en este caso.

Conclusión

En este momento, es difícil imaginar el funcionamiento de pozos individuales y colectivos sin utilizar automatización funcional y de protección. Permite aumentar la eficiencia del suministro de agua y aumentar la durabilidad del equipo utilizado en este proceso. Echa un vistazo al video publicado en este artículo. Contiene mucha información útil.
