Anillos de pozos: características, especificaciones,

18-06-2018
Suministro de agua

La autoconstrucción del pozo es más fácil y más conveniente de producir utilizando anillos de pozo de concreto reforzado. Por supuesto, estos anillos son diferentes, y queremos decir qué productos es mejor elegir, cómo bajar los anillos al pozo y cómo arreglarlos en la columna.

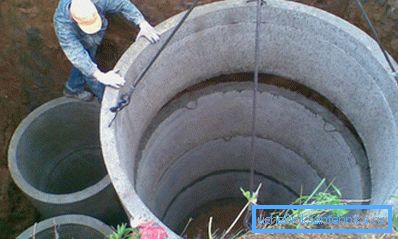

Para no quedar atrapados los anillos en el pozo, se suspenden con la ayuda de varillas.

Anillos de hormigón armado

Propósito

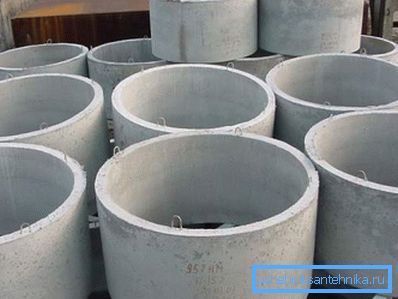

Los anillos en un pozo están destinados a reforzar el eje del tronco.

Los anillos de concreto reforzado para la construcción de pozos son productos de concreto reforzado de grados pesados ​​de forma cilíndrica con un vacío en el interior. En pocas palabras, el anillo se asemeja a una sección corta de tubería, cuya longitud es aproximadamente igual al diámetro.

El anillo de pozo está destinado a la construcción de un eje de revestimiento:

  • alcantarillado
  • drenaje
  • viendo
  • o bien la plomería,
  • así como para la construcción de fosas sépticas,
  • varios coleccionistas
  • Y otros tanques subterráneos.

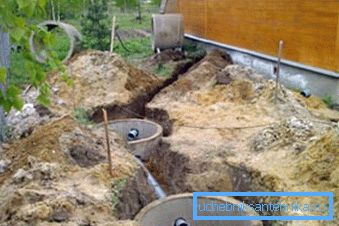

Disposición de un tanque séptico de anillos de hormigón armado.

En otras palabras, los anillos RC se utilizan para la construcción de estructuras de hormigón prefabricado, y en la mayoría de los casos se trata de columnas verticales hechas de productos que se colocan uno encima del otro, que se sujetan entre sí con soportes, mortero o su propio peso.

La mayoría de los productos similares se utilizan para la construcción de las siguientes estructuras:

  • Pozos para la extracción de agua potable.. Aquí necesitamos los productos de mayor calidad, tanto en resistencia como en fiabilidad, y en composición, porque estarán en contacto con el producto alimenticio;
  • Pozos de alcantarillado. Para la construcción de estas estructuras, se permiten productos de menor calidad, ya que la profundidad de dichos tanques es pequeña y no hay contacto con el agua potable;
  • Pozos de drenaje de tormenta e inspección.. Lo mismo que con la alcantarilla;
  • Fosas septicas. Hay mayores requisitos para la resistencia y confiabilidad de las uniones, ya que hay impurezas en este tanque, cuya penetración está más allá de los límites de la construcción;
  • Alcantarillado pluvial y sistema de drenaje.. Estas estructuras están sujetas a altas exigencias de resistencia al agua y durabilidad.

Presta atencion Por lo tanto, podemos decir que los anillos de concreto reforzado se utilizan para la construcción de varias estructuras hidráulicas y para fortalecer los ejes verticales de los pozos.

Caracteristicas

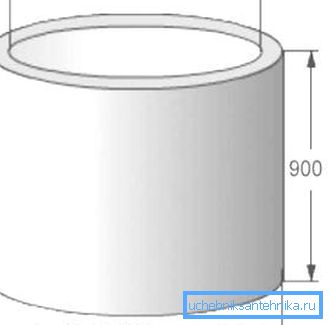

La altura del anillo de pozo y su diámetro interno se encuentran entre las principales características del producto.

Los productos de hormigón para la construcción de troncos de pozos tienen una amplia gama de características. Los principales incluyen la altura del producto, su diámetro interno, así como la masa, el volumen y el espesor de las paredes.

Las dos primeras características están indicadas en la marca del anillo. Se compone de las letras KS y dos números. "COP" significa "anillo de pared", y los números indican el diámetro interior (primero en orden) y la altura de la parte (segundo número). Por ejemplo, un producto con la marca KC 10-9 tiene un diámetro interno de 10 decímetros y una altura de 9 decímetros.

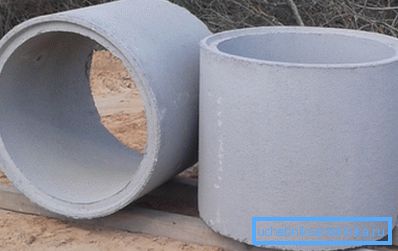

La foto de los productos de hormigón KS 10-9 con un candado para la construcción de pozos.

El tamaño de las mercancías concretas puede ser muy diferente: la altura varía de 1 a 12 dm, el diámetro interno - de 7 a 25 dm. Para la construcción de pozos de acumulación de agua, los productos más utilizados están marcados con COP 10–9, ya que tienen un ancho óptimo y 90 cm de altura dan como resultado una masa de 550 a 630 kg, lo que también es bastante aceptable.

Para determinar la masa de productos, puede utilizar la tabla.

El grosor de la pared puede variar de 8 a 10 cm, además, los extremos del anillo pueden ser planos o tener un bloqueo en forma de brida. Los bloqueos le permiten hacer estructuras más duraderas y evitar el desplazamiento horizontal de la columna durante el levantamiento del suelo.

El grosor de la pared es igual a la diferencia entre el diámetro exterior e interior del tubo.

El volumen del producto se puede determinar fácilmente mediante la fórmula:

V = S * h, donde V es el volumen, S es el área de la base del cilindro, h es la altura del cilindro.

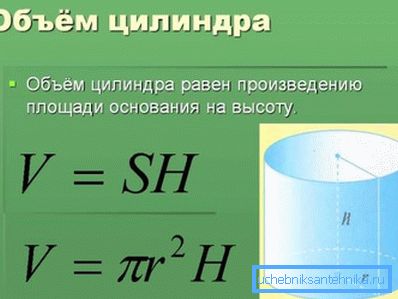

La fórmula para calcular el volumen del cilindro.

La altura se indica en la marca, pero ¿cómo determinar el área de la base? Elemental

S =? R2, ¿dónde? = 3.14, R =? D, D es el diámetro indicado en el marcado.

Como resultado, obtenemos: V = 0.785 * D2 * h, además, D es el primer número en la marca, h es el segundo número en la marca de la parte.

Por ejemplo, calculemos cuántos litros hay en el anillo de pozo KS 10-9:

V = 0.785 * 1 * 0.9 = 0.7065 cu. m = 700 l.

En algunos productos, la altura puede ser igual a 89 cm, respectivamente, el volumen será ligeramente inferior.

Variedades de productos de hormigón por tipo de conexión.

El mismo cálculo se puede usar para calcular el volumen de agua en la parte que recibe el agua del barril, pero en lugar de la altura del anillo, sustituya la altura de la columna de agua, que puede determinarse fácilmente al colocar una cuerda con una carga en el pozo y medir la longitud de la parte húmeda.

Montaje de estructuras

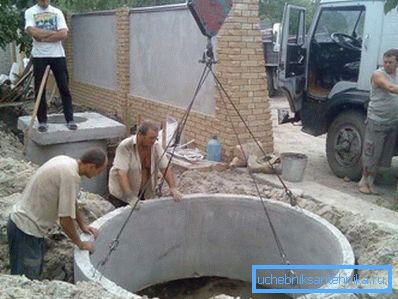

Trabajar solo con estos productos de hormigón es muy difícil.

Ahora queremos decirle cómo trabajar con los anillos de concreto durante la construcción del pozo. Como ya se mencionó, utilizan para este propósito una variedad con la marca COP 10-9.

La presencia de una cerradura no es necesaria, muchos instaladores tienden a tener extremos planos, porque la calidad de las cerraduras a menudo no está a la altura, y debido a esto los productos se vuelven desiguales, además, el precio de la pieza con pliegues es aproximadamente 500 rublos más alto. Finalmente, los escépticos argumentan que la fuerza del levantamiento del suelo no podrá retener ningún bloqueo u otra sujeción, ya que puede alcanzar varias toneladas por metro cuadrado de la superficie de la estructura.

Si planea construir un pozo con sus propias manos, encontrará útiles las instrucciones de montaje para concreto reforzado:

  1. Se cava un hoyo en el suelo para el primer anillo de aproximadamente un metro y medio de profundidad. El diámetro de la fosa - 1.3 - 1.5 m;

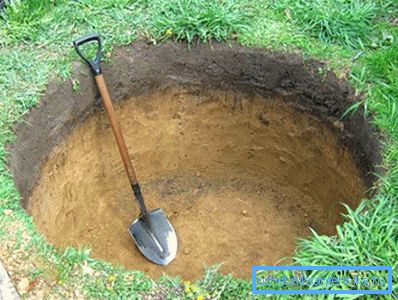

Comenzar con la excavación de un pozo poco profundo.
  1. Un trípode con un elevador de elevación o un cabrestante se coloca sobre el foso, en el extremo del cable del cual hay trozos con cuatro ganchos;

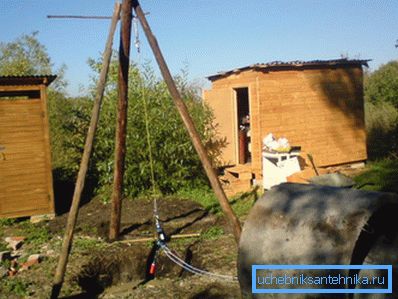

Sobre la fosa, coloque un trípode con un dispositivo de elevación y varillas.
  1. Antes de bajar los anillos en el pozo, la parte inferior del pozo está nivelada y apisonada;
La parte inferior de la fosa se alinea.
  1. Mercancías de concreto puestas en una superficie lateral por medio de chatarra u otra palanca y enrolladas a un sitio de instalación como una rueda;

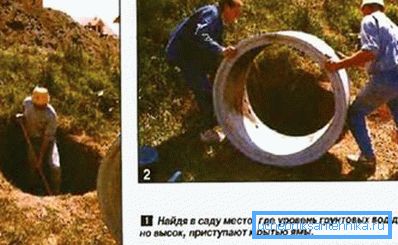

    Transporte realizado por laminación.

  2. La boca del pozo está cubierta con un escudo de madera de tablas duraderas, sobre las cuales se enrolla y se coloca el producto en el extremo;

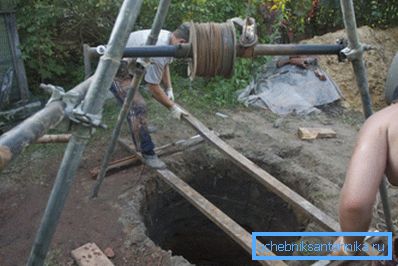

El pozo está cubierto con un escudo de madera.
  1. Los soportes de montaje del gancho de chaflán, incrustados en los extremos del anillo, y comienzan a levantar los productos de concreto sobre la fosa;

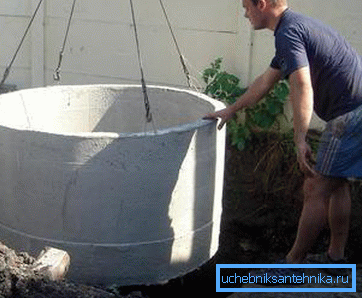

El producto se eleva por encima de la fosa.
  1. Cuando el anillo cuelga del cable, se quita el blindaje de la boca del pozo y se baja el producto, al mismo tiempo que se ajusta su trayectoria presionando la superficie lateral y meciéndola;

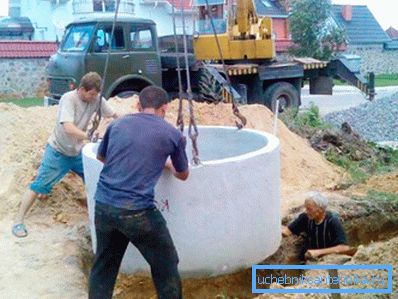

Balanceo de la carga, lograr una instalación precisa.
  1. Cuando el anillo está en la posición de diseño, las orejas de montaje se doblan hacia adentro y el extremo se recubre con una solución de arena, agua y cemento. En general, hay mucho debate sobre cómo perder el anillo del pozo, ofrecemos la opción más sencilla y respetuosa con el medio ambiente;
El final de la capa con una solución.
  1. Después de eso, la fosa se cubre nuevamente con un escudo, se enrolla el siguiente producto, se levanta sobre las varillas, se retira el escudo y se coloca la parte anterior. La precisión de la instalación se ajusta manualmente o mediante palancas;
En los primeros productos de hormigón poner el segundo.
  1. Luego, extraiga el suelo de debajo de la columna, y cuando caiga debajo de la superficie de la tierra, el proceso se repite nuevamente;

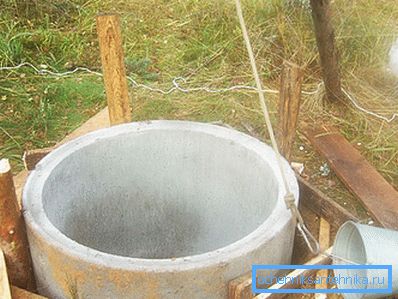

Desde debajo de la columna desentierra el suelo y levanta los cubos.
  1. Después de ensamblar toda la columna, las juntas se revisten con mortero de cemento mezclado con vidrio líquido.

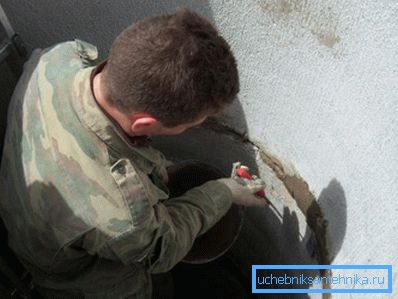

Costuras cubiertas con sellador.

Presta atencion Adquiera productos de concreto solo de fabricantes probados con una buena reputación a largo plazo, ya que la vida del pozo y la condición del agua dependerán de su calidad.

Conclusión

Anillos de hormigón armado: el material más conveniente y seguro para la autoconstrucción del pozo. Para su instalación son suficientes dos o tres personas y un simple mecanismo de elevación, el video en este artículo le ayudará a comprender mejor las complejidades del trabajo.
